ОКГСф Опоры контактной сети граненые фланцевые

Область применения: опоры контактной сети совмещают в себе функцию поддерживающих устройств питающей линии контактной сети и элементов наружного освещения

Назначение опоры: Контактной сети, Силовая
Высота (м): 9-12
Тип опоры: СФГ
Вес (кг): 336-1389
Форма ствола опоры: Граненая
Верхний диаметр (мм): 216-402
Способ установки: Фланцевая
Материал: Лиcтoвoй пpoкaт
Нижний диаметр (мм): 289-598
Подвод кабеля: Воздушный, Подземный
Количество крепежных отверстий: 8-12
Размер фланца (мм): 500-870
Артикул производителя: ОКГСф

В наличии

Цена: от 97 944 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Назначение

Опоры контактной сети совмещают в себе функцию поддерживающих устройств питающей линии контактной сети и элементов наружного освещения. В связи с этим опоры воспринимают большие нагрузки в сравнении с силовыми опорами предназначенными исключительно для освещения, а также должны обладать большей жесткостью (отклонение под действием нагрузки не более 1/70 высоты опоры) для сохранения работоспособности контактной сети при различных климатических условиях.

Конструкция опоры

Ствол силовой граненой опоры контактной сети выполнен из листового металла методом последовательной гибки. В вижу отсутствия поперечных сварных соединений обладают большей надежностью, а технология изготовления позволяет получить широкий набор типоразмеров по сравнению с трубчатыми аналогами.

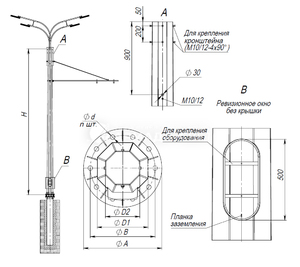

Габаритные размеры

Таблица модификаций опоры ОКГСф

Тип	Цена	Н, м	D1, мм	D2, мм	А/B, мм	d, мм	n, шт	Посадочное место кронштейна	Масса, кг	Рекомендуемый фундаментный блок
ОКГСф-0,4-9-01	97 944 ₽	9	289	216	500/420	28	8	К230	336	ЗДФ-0,273-2,5 (Д500-420-8х28)
ОКГСф-0,4-10-01	113 394 ₽	10	314	216	500/420	28	8	К230	389	ЗДФ-0,273-2,5 (Д500-420-8х28)
ОКГСф-0,4-11-01	130 592 ₽	11	343	216	560/470	28	10	К230	448	ЗДФ-0,325-2,5 (Д560-470-10х28)
ОКГСф-0,4-12-01	146 916 ₽	12	363	216	560/470	28	10	К230	504	ЗДФ-0,325-2,5 (Д560-470-10х28)
ОКГСф-0,7-9-01	135 256 ₽	9	324	255	560/470	28	10	К270	464	ЗДФ-0,325-2,5 (Д560-470-10х28)
ОКГСф-0,7-10-01	153 038 ₽	10	353	255	550/460	28	12	К270	525	ЗДФ-0,377-2,5 (Д550-460-12х28)
ОКГСф-0,7-11-01	175 192 ₽	11	353	255	590/490	34	10	К270	601	ЗДФ-0,377-2,5 (Д590-490-10х34)
ОКГСф-0,7-12-01	202 010 ₽	12	412	255	600/520	28	12	К270	693	ЗДФ-0,426-2,5 (Д600-520-12х28)
ОКГСф-1,0-9-01	143 127 ₽	9	373	255	580/480	34	10	К270	491	ЗДФ-0,377-3 (Д580-480-10х34)
ОКГСф-1,0-10-01	169 945 ₽	10	412	255	630/530	34	10	К270	583	ЗДФ-0,426-3 (Д630-530-10х34)
ОКГСф-1,0-10-02	169 945 ₽	10	412	255	630/530	34	10	К270	583	ЗДФ-0,426-3 (Д630-530-10х34)
ОКГСф-1,0-11-01	200 261 ₽	11	422	304	630/530	34	10	К320	687	ЗДФ-0,426-3 (Д630-530-10х34)
ОКГСф-1,0-11-02	200 261 ₽	11	422	304	630/530	34	10	К320	687	ЗДФ-0,426-3 (Д630-530-10х34)
ОКГСф-1,0-12-01	225 330 ₽	12	451	304	660/560	34	10	К320	773	ЗДФ-0,426-3 (Д660-560-10х34)
ОКГСф-1,0-12-02	225 330 ₽	12	451	304	660/560	34	10	К320	773	ЗДФ-0,426-3 (Д660-560-10х34)
ОКГСф-1,5-9-01	165 572 ₽	9	422	304	630/530	34	12	К320	568	ЗДФ-0,426-3 (Д630-530-12х34)
ОКГСф-1,5-9-02	165 572 ₽	9	422	304	630/530	34	12	К320	568	ЗДФ-0,426-3 (Д630-530-12х34)
ОКГСф-1,5-10-01	197 929 ₽	10	466	304	690/580	34	12	К320	679	ЗДФ-0,426-3 (Д690-580-12х34)
ОКГСф-1,5-10-02	197 929 ₽	10	466	304	690/580	34	12	К320	679	ЗДФ-0,426-3 (Д690-580-12х34)
ОКГСф-1,5-11-01	276 342 ₽	11	451	304	690/560	40	10	К320	948	ЗДФ-0,426-3 (Д690-560-10х40)
ОКГСф-1,5-11-02	276 342 ₽	11	451	304	690/560	40	10	К320	948	ЗДФ-0,426-3 (Д690-560-10х40)
ОКГСф-1,5-12-01	321 525 ₽	12	461	353	690/570	40	12	К370	1103	ЗДФ-0,426-3 (Д690-570-12х40)
ОКГСф-1,5-12-02	321 525 ₽	12	461	353	690/570	40	12	К370	1103	ЗДФ-0,426-3 (Д690-570-12х40)
ОКГСф-1,8-9-01	220 374 ₽	9	407	304	650/530	40	10	К320	756	ЗДФ-0,426-3 (Д650-530-10х40)
ОКГСф-1,8-9-02	220 374 ₽	9	407	304	650/530	40	10	К320	756	ЗДФ-0,426-3 (Д650-530-10х40)
ОКГСф-1,8-10-01	250 690 ₽	10	446	304	666/546	40	10	К320	860	ЗДФ-0,426-3 (Д666-546-10х40)
ОКГСф-1,8-10-02	250 690 ₽	10	446	304	666/546	40	10	К320	860	ЗДФ-0,426-3 (Д666-546-10х40)
ОКГСф-1,8-11-01	296 164 ₽	11	461	353	690/570	40	12	К370	1016	ЗДФ-0,426-3 (Д690-570-12х40)
ОКГСф-1,8-11-02	296 164 ₽	11	461	353	690/570	40	12	К370	1016	ЗДФ-0,426-3 (Д690-570-12х40)
ОКГСф-1,8-12-01	335 808 ₽	12	500	353	750/630	40	12	К370	1152	ЗДФ-0,53-3 (Д750-630-12х40)
ОКГСф-1,8-12-02	335 808 ₽	12	500	353	750/630	40	12	К370	1152	ЗДФ-0,53-3 (Д750-630-12х40)
ОКГСф-2,0-9-01	221 832 ₽	9	426	304	655/535	40	10	К320	761	ЗДФ-0,426-3 (Д655-535-10х40)
ОКГСф-2,0-9-02	221 832 ₽	9	426	304	655/535	40	10	К320	761	ЗДФ-0,426-3 (Д655-535-10х40)
ОКГСф-2,0-10-01	262 059 ₽	10	466	304	695/575	40	12	К320	899	ЗДФ-0,426-3 (Д695-575-12х40)
ОКГСф-2,0-10-02	262 059 ₽	10	466	304	695/575	40	12	К320	899	ЗДФ-0,426-3 (Д695-575-12х40)
ОКГСф-2,0-11-01	302 869 ₽	11	480	353	750/630	40	12	К370	1039	ЗДФ-0,53-3 (Д750-630-12х40)
ОКГСф-2,0-11-02	302 869 ₽	11	480	353	750/630	40	12	К370	1039	ЗДФ-0,53-3 (Д750-630-12х40)
ОКГСф-2,0-12-01	350 675 ₽	12	520	353	790/650	46	10	К370	1203	ЗДФ-0,53-3 (Д790-650-10х46)
ОКГСф-2,0-12-02	350 675 ₽	12	520	353	790/650	46	10	К370	1203	ЗДФ-0,53-3 (Д790-650-10х46)
ОКГСф-2,5-9-01	241 945 ₽	9	451	353	750/630	40	12	К370	830	ЗДФ-0,53-3 (Д750-630-12х40)
ОКГСф-2,5-9-02	241 945 ₽	9	451	353	750/630	40	12	К370	830	ЗДФ-0,53-3 (Д750-630-12х40)
ОКГСф-2,5-10-01	286 545 ₽	10	490	353	790/650	46	10	К370	983	ЗДФ-0,53-3 (Д790-650-10х46)
ОКГСф-2,5-10-02	286 545 ₽	10	490	353	790/650	46	10	К370	983	ЗДФ-0,53-3 (Д790-650-10х46)
ОКГСф-2,5-11-01	318 318 ₽	11	529	353	800/660	46	10	К370	1092	ЗДФ-0,53-3 (Д800-660-10х46)
ОКГСф-2,5-11-02	318 318 ₽	11	529	353	800/660	46	10	К370	1092	ЗДФ-0,53-3 (Д800-660-10х46)
ОКГСф-2,5-12-01	391 193 ₽	12	549	402	820/680	46	12	К420	1342	ЗДФ-0,53-3 (Д820-680-12х46)
ОКГСф-2,5-12-02	391 193 ₽	12	549	402	820/680	46	12	К420	1342	ЗДФ-0,53-3 (Д820-680-12х46)
ОКГСф-3,0-9-01	255 063 ₽	9	495	353	790/650	46	10	К370	875	ЗДФ-0,53-3 (Д790-650-10х46)
ОКГСф-3,0-9-02	255 063 ₽	9	495	353	790/650	46	10	К370	875	ЗДФ-0,53-3 (Д790-650-10х46)
ОКГСф-3,0-10-01	299 371 ₽	10	529	353	800/660	46	12	К370	1027	ЗДФ-0,53-3 (Д800-660-12х46)
ОКГСф-3,0-10-02	299 371 ₽	10	529	353	800/660	46	12	К370	1027	ЗДФ-0,53-3 (Д800-660-12х46)
ОКГСф-3,0-11-01	342 804 ₽	11	569	353	840/700	46	12	К370	1176	ЗДФ-0,53-3 (Д840-700-12х46)
ОКГСф-3,0-11-02	342 804 ₽	11	569	353	840/700	46	12	К370	1176	ЗДФ-0,53-3 (Д840-700-12х46)
ОКГСф-3,0-12-01	404 894 ₽	12	598	402	870/730	46	12	К420	1389	ЗДФ-0,53-3 (Д870-730-12х46)
ОКГСф-3,0-12-02	404 894 ₽	12	598	402	870/730	46	12	К420	1389	ЗДФ-0,53-3 (Д870-730-12х46)

H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
