ТФ Опоры контактной сети фланцевые трубчатые

Версия для печати

Область применения: Площади, улицы и дороги с низкой и средней интенсивностью движения, дворы, территории микрорайонов, АЗС, парковки, автостоянки, ландшафтное освещение, аэропорты, морские и речные порты, открытые спортивные сооружения, улицы и дороги с высокой и средней интенсивностью движения, многоуровневые развязки, железнодорожные платформы.

Назначение опоры: Силовая, Контактной сети
Высота (м): 9
Тип опоры: ТФ
Вес (кг): 553-1278
Форма ствола опоры: Трубчатая
Верхний диаметр (мм): 219-377
Способ установки: Фланцевая
Нижний диаметр (мм): 299-426
Размер фланца (мм): 480-800
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Материал: Трубный прокат
Количество крепежных отверстий: 12
Установка: На железобетонные фундаменты, имеющие в своем составе закладной элемент
Артикул производителя: ТФ

В наличии

Цена: от 161 200 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Серия стальных трубчатых опор предназначена для организации освещения площадей, улиц и дорог. Опоры ТФ монтируют в морских и речных портах, на открытых спортивных площадках, парковках и железнодорожных платформах. Также их применяют для устройства контактной сети электротранспорта. Они позволяют использовать внутренний и воздушный подвод кабеля питания.

Для производства одной опоры ТФ используют две стальные трубы разного диаметра: от 219 до 426 мм. Их соединяют в целостный ступенчатый ствол высотой до 9 м. Величина максимального горизонтального усилия в верхней части опоры зависит от диаметра. Если при использовании труб диаметром 219 и 273 мм этот показатель будет составлять 700 кг, то для опор из труб 325 и 426 мм он увеличится до 1 800 кг.

Однако из-за использования тяжелых отрезков труб готовые опоры ТФ также отличаются большим весом. Именно благодаря этому свойству они многофункциональные и подходят для размещения контактной сети электротранспорта. Срок годности опор – до 30 лет, они защищены от коррозии методом горячего цинкования, дополнительно можно заказать лакокрасочное покрытие.

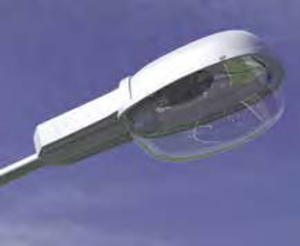

	Светильник GALAD Лидер Мощность – 70–400 Вт. Источник света: лампы ДРИ, ДНаТ или ДРЛ. Степень защиты светильника – IP65 или IP23. Высокоэффективный отражатель позволяет получать КПД до 86 %. Светильник является самым популярным на дорогах России.

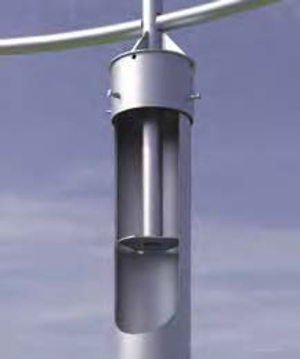

	Кронштейн «Ладья» (серия 4) Крепление кронштейна легко осуществляется с помощью нескольких болтов (болты поставляются в комплекте с кронштейном). За счет обечайки и внутренней трубы кронштейн прочно и надежно закрепляется на опоре. Все детали кронштейна и опоры обрабатываются методом горячего цинкования, а также могут быть окрашены декоративным лакокрасочным покрытием (уточняется при заказе).

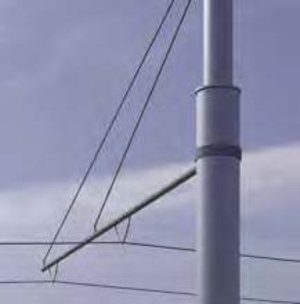

	Линии контактной сети На опору можно устанавливать специальную арматуру для подвеса контактных линий электротранспорта (арматура заказывается отдельно). В опоре предусмотрено специальное отверстие для воздушного подвода питания. В опоре предусмотрено отверстие под болт М10 для осуществления заземления.

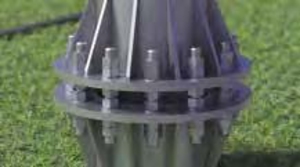

	Фланцевое соединение Опора имеет фланцевый узел крепления, что облегчает её транспортировку и установку.

Покрытие

На опоры методом горячего цинкования наносится специальное антикоррозийное покрытие в полном соответствии с ГОСТ 9.307-89, что обеспечивает сохранность изделий в течение 25 -30 лет эксплуатации. Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Дополнительно наружная поверхность опоры может быть обработана лакокрасочным покрытием. Цвет оговаривается при заказе.

Особенности конструкции

Опоры представляют собой стальные сварные ступенчатые металлические конструкции, стволы которых выполнены из труб (ГОСТ 8732-78, ГОСТ 10704-91). Сталь для элементов конструкции опор выбирается исходя из климатического района эксплуатации согласно СНиП II -23-81 «Стальные конструкции».

Способ установки опор

Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. Закладные элементы для данного типа опор выполняются трубными (ЗФ) или анкерными (ЗА, под запрос) и поставляются отдельно. Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.

Способ установки оборудования

На опору стандартно устанавливаются кронштейны со светильниками. При подземном подводе питающих кабелей (через окна в закладном элементе) предусмотрены ревизионные лючки с планками установки комплектующих и точка заземления (болт М10). При воздушном подводе питания точка заземления выполняется на расстоянии 900–1000 мм ниже верхнего обреза опоры.

Преимущества

В качестве материала используется высококачественный трубный прокат по ГОСТ 8732-78 ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации и нагрузки на опору с учетом коэффициента запаса прочности, в соответствии с СП 16.13330.2011.
Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25–30 лет эксплуатации.
Ревизионное окно и фланец имеют специальное усиление, что обеспечивает повышенную прочность опоры.
Возможен как воздушный, так и подземный подвод кабеля.
Опора может быть обработана декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции) в соответствии с требованиями ГОСТ 9.032.

Габаритные размеры и технические детали опор

Основные параметры опор ТФ

Название	Цена	Обозначение опоры	Наименов-е закладного элем-та фундамента	Обознач-е установочн. места кронштейна	P, кг	H, мм	h1, мм	h, мм	D1, мм	D2, мм	d, мм	А, мм	Б, мм	Масса*, кг
ТФ-700-9	161 200 ₽	ТФ-700-9,0-01**-ц	ЗФ-30/12/Д380-2,5-б	О3	700	9000	2500	2500	299	219	М30	480	380	553
ТФ-1000-9	184 811 ₽	ТФ-1000-9,0-01**-ц	ЗФ-30/12/Д440-3,0-б	О3	1000	9000	3000	3500	325	219	М30	550	440	634
ТФ-1300-9	211 192 ₽	ТФ-1300-9,0-01**-ц	ЗФ-36/12/Д470-3,0-б	О4	1300	9000	3000	4500	377	273	М36	590	470	724,5
ТФ-1500-9	223 289 ₽	ТФ-1500-9,0-01**-ц	ЗФ-36/12/Д540-3,0-б	О5	1500	9000	3000	5000	377	273	М36	670	540	766
ТФ-1800-9	257 832 ₽	ТФ-1800-9,0-01**-ц	ЗФ-36/12/Д560-3,0-б	О5	1800	9000	3000	5000	426	325	М36	690	560	884,5
ТФ-2000-9	275 176 ₽	ТФ-2000-9,0-01**-ц	ЗФ-36/12/Д560-3,0-б	О5	2000	9000	3000	4500	426	325	М36	690	560	944
ТФ-2200-9	278 383 ₽	ТФ-2200-9,0-01**-ц	ЗФ-36/12/Д560-3,0-б	О4	2200	9000	3000	2500	426	273	М36	690	560	955
ТФ-2500-9	306 075 ₽	ТФ-2500-9,0-01**-ц	ЗФ-36/12/Д620-3,5-б	О5	2500	9000	3500	2500	426	325	М36	750	620	1050
ТФ-3000-9	372 537 ₽	ТФ-3000-9,0-01**-ц	ЗФ-36/12/Д670-3,5-б	***	3000	9000	3500	2500	426	377	М36	800	670	1278

P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h – вылет верхней трубы
h1 – высота закладного элемента фундамента
D1 – диаметр нижней трубы
D2 – диаметр верхней трубы
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).

Галерея

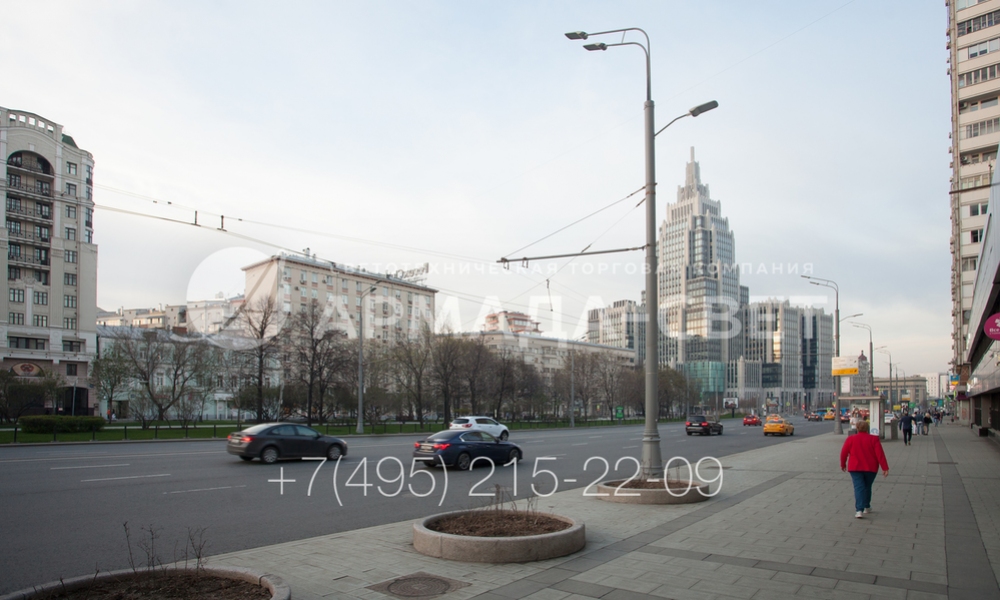

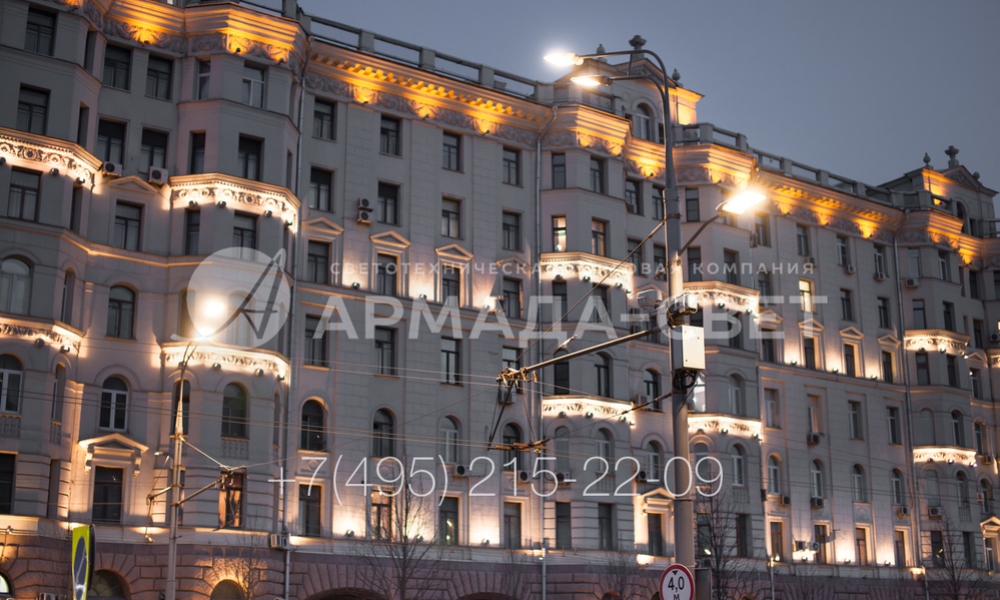

1) Трубчатые фланцевые опоры типа ТФ сделаны из трубного проката, имеют круглое поперечное сечение и фланец для установки на месте. Основное назначение этих конструкций – удержание контактной сети городского электрического транспорта. Дополнительно они используются для установки осветительных приборов на улицах города.

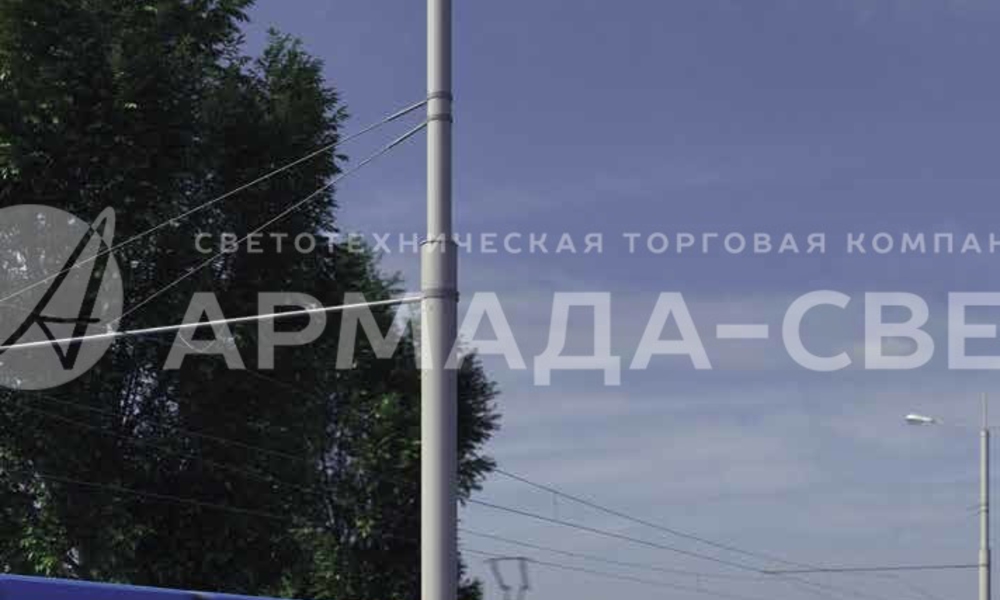

2) Опора ТФ имеет ствол, состоящий из нескольких сегментов разного диаметра. Они делаются из труб, которые свариваются друг с другом. Контактная сеть городского транспорта закрепляется на растяжках или жестких консолях. В верхней части может быть закреплен декоративный кронштейн с приборами освещения.

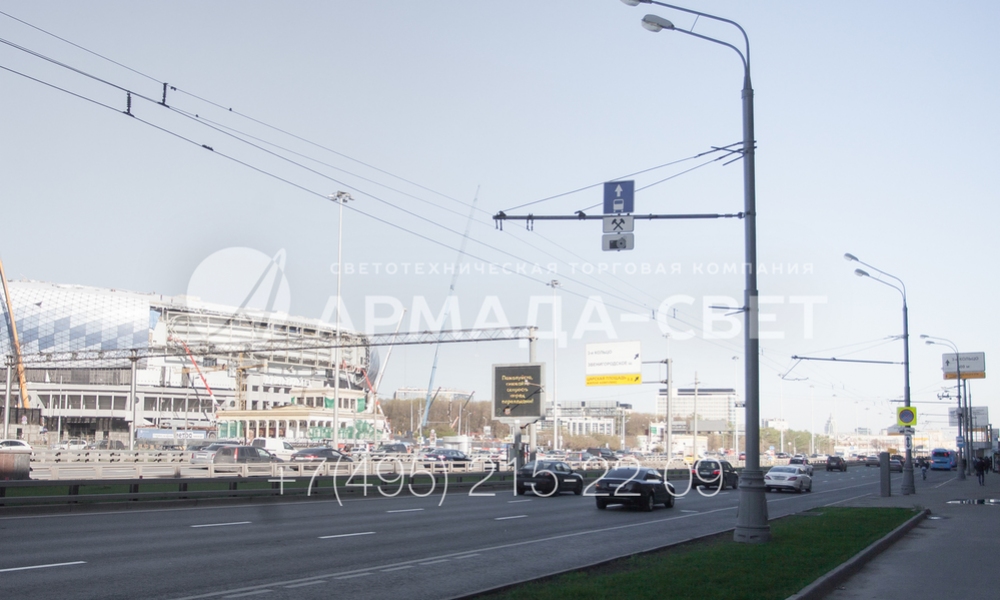

3) На фото изображена опора контактной сети с жесткой консолью на подвесах. Помимо проводов для подачи питания к троллейбусам, на консоли дополнительно закреплены дорожные знаки. В верхней части установлен кронштейн с двумя рожками для светильников, расположенных друг над другом. Фланец в нижней части задекорирован тумбой.

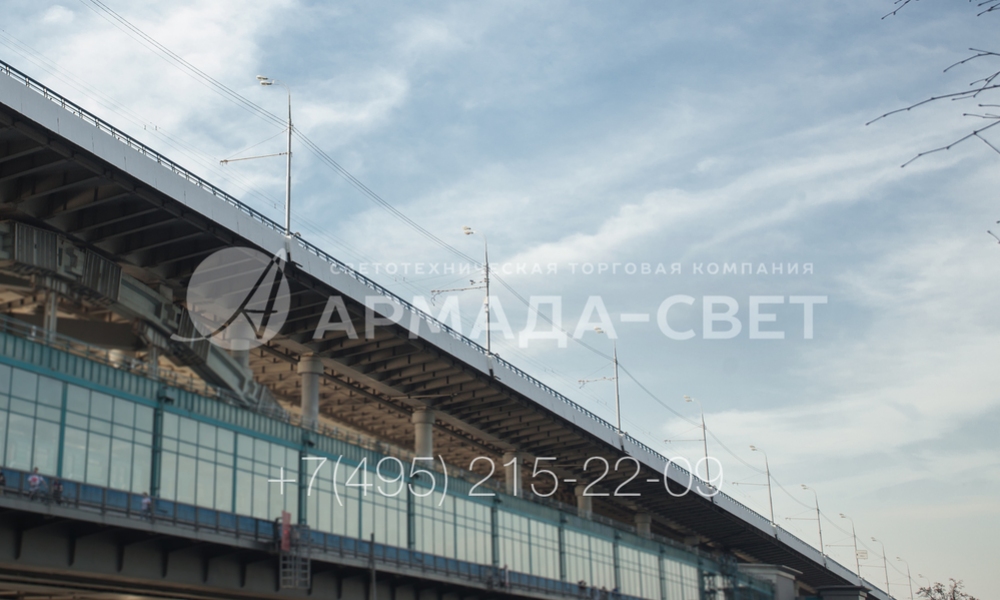

4) Трубчатые опоры с фланцевым способом установки могут быть установлены на мостах, эстакадах и других местах, где отсутствует грунт для монтажа закладных деталей фундамента. Крепление наземной части производится на предварительно забетонированные элементы или части трубчатых закладных деталей, приваренные к стальным деталям моста.

5) Трубчатые опоры с фланцевым способом установки используются для решения нескольких задач. На фото опора удерживает консоль с проводами для троллейбусов. Дополнительно на верхней части установлены два светодиодных светильника для проезжей части, а также одна дополнительная консоль для освещения тротуара в населенном пункте.

6) Использование трубчатых опор типа ТФ позволяет существенно сократить количество инженерных конструкций на улицах города и оптимизировать использование свободного пространства. На представленной на фотографии консоли установлено три светильника для освещения проезжей части и тротуара, контактная сеть для троллейбусов и дорожный знак.

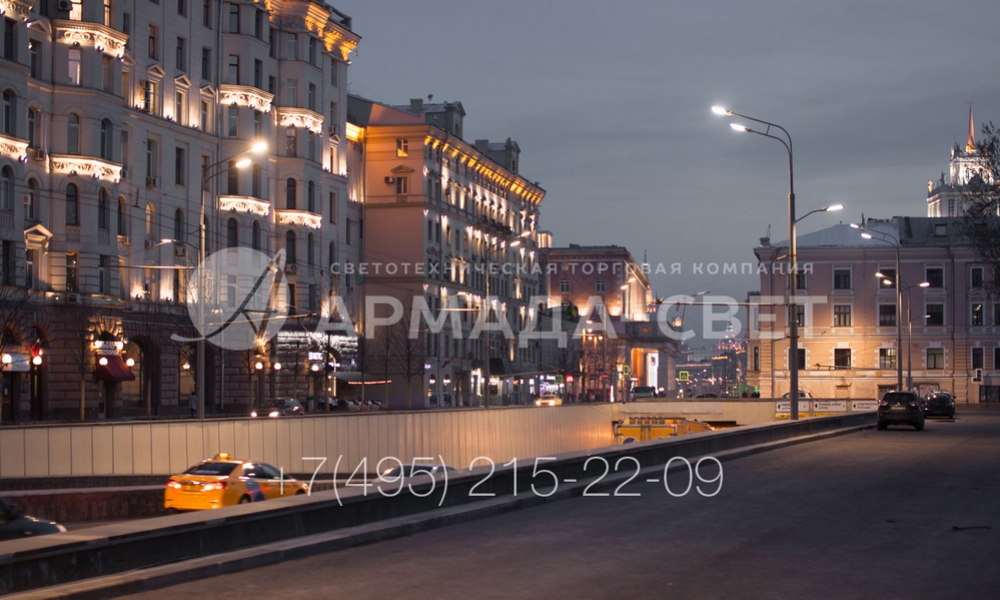

7) На фото представлена опора для установки контактной сети с фланцем для монтажа. Благодаря фланцу наземная часть конструкции установлена на ограждении съезда в тоннель на проезжей части. Крепление в этом случае выполнено не на закладную деталь фундамента, а на специальные элементы в парапете. Прямостоечную опору так установить нельзя.

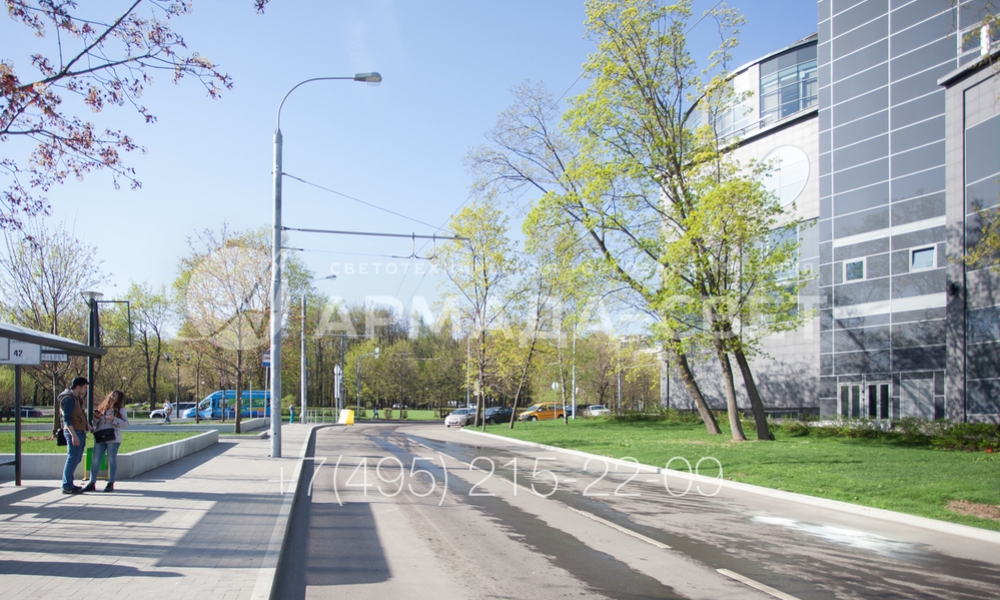

8) Опоры силового типа модели ТФ могут устанавливаться на улицах с средней и малой интенсивностью движения. Их основное назначение – обеспечение работы троллейбусов. Однако дополнительно на верхушку устанавливаются консольные светильники на кронштейнах. Подводка силовых кабелей производится по воздуху или под землей.
