Область применения: Площади, улицы и дороги с низкой и средней интенсивностью движения, железнодорожные платформы, контактная сеть городского транспорта, железнодорожные станции, открытые спортивные сооружения, рекламные щиты.

Назначение опоры: Силовая, Контактной сети
Высота (м): 9-10
Тип опоры: ТФ, СФГ
Вес (кг): 405-978
Форма ствола опоры: Граненая
Верхний диаметр (мм): 150-250
Способ установки: Фланцевая
Нижний диаметр (мм): 380-600
Размер фланца (мм): 560-860
Подвод кабеля: Воздушный, Подземный
Покрытие: Горячее цинкование
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 12
Установка: На железобетонные фундаменты, имеющие в своем составе закладной элемент
Артикул производителя: ТФГ

В наличии

Цена: от 118 058 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Граненые силовые опоры используют для устройства сетей питания, с их помощью организуют освещение площадей, дорог, улиц, железнодорожных станций и открытых спортивных сооружений. Этот тип опор подходит для монтажа информационных, рекламных щитов, а поскольку подключить кабель питания можно не только внутренним, но и воздушным путем, опоры ТФГ подойдут для размещения сетей питания электротранспорта.

Опоры изготавливают из высококачественного стального проката толщиной 6–8 мм. Его изгибают таким образом, чтобы придать коническую граненую форму. Грани выполняют функцию ребер жесткости, они увеличивают надежность, прочность и устойчивость опор. Вес опор не превышает 825 кг. Высота надземной части опоры от 9 до 10 м, нагрузка, которую может выдержать конструкция, достигает 3 000 кг.

Чтобы защитить металл от коррозии, изготовитель обрабатывает его методом горячего цинкования. Цинковый слой продлевает срок эксплуатации опор до 30 лет, но при оформлении заказа вы можете дополнительно запросить лакокрасочное покрытие.

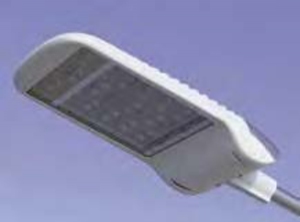

	Светильник GALAD Волна LED Мощность – 100–200 Вт. Источник света: светодиоды. Корпус изготовлен из алюминия методом литья под давлением. Степень защиты светильника – IP65. Универсальный узел крепления позволяет установить светильник торшерным или консольным способом.

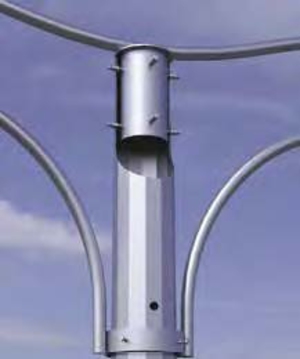

	Кронштейн «Гранд» (серия 3) Крепление кронштейна легко осуществляется с помощью нескольких болтов (болты поставляются в комплекте с опорой). За счет опорного фланца и внутренней трубы кронштейн прочно и надежно закрепляется на опоре. Все детали кронштейна и опоры обрабатываются методом горячего цинкования, а также могут быть окрашены декоративным лакокрасочным покрытием (уточняется при заказе).

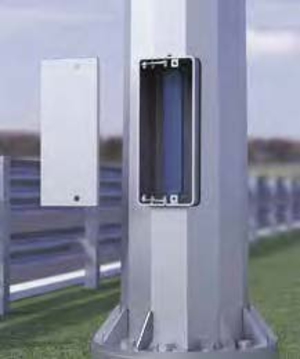

	Ревизионный лючок В опоре предусмотрен ревизионный лючок с планкой для установки электрокомплектующих. Лючок имеет специальное усиление, которое обеспечивает жесткость и прочность конструкции. Опора предусматривает как подземный, так и воздушный подвод питания. Возможно наличие дополнительных лючков и отверстий (оговаривается при заказе и выполняется по индивидуальному проекту). На всех этапах изготовления осуществляется контроль качества продукции.
	Фланцевое соединение Опора имеет фланцевый узел крепления, что облегчает её транспортировку и установку.

Покрытие

На опоры методом горячего цинкования наносится специальное антикоррозийное покрытие в полном соответствии с ГОСТ 9.307-89, что обеспечивает сохранность изделий в течение 25 -30 лет эксплуатации. Данный вид покрытия не является декоративным и носит сугубо функциональный характер. Дополнительно наружная поверхность опоры может быть обработана лакокрасочным покрытием. Цвет оговаривается при заказе.

Особенности конструкции

Опоры выполнены из листового металлопроката, что существенно снижает массу изделия по сравнению с аналогичной трубной продукцией. Сталь для элементов конструкции опор выбирается исходя из климатического района эксплуатации согласно СНиП II-23-81 «Стальные конструкции».

Способ установки опор

Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. Закладные элементы для данного типа опор выполняются трубными (ЗФ) или анкерными (ЗА, под запрос) и поставляются отдельно. Основные параметры фундамента (количество и марка бетона) определяются исходя из климатических условий района эксплуатации и параметров грунта.

Способ установки оборудования

На опору стандартно устанавливаются кронштейны со светильниками. При подземном подводе питающих кабелей (через окна в закладном элементе) предусмотрены ревизионные лючки с планками установки комплектующих и точка заземления (болт М10). При воздушном подводе питания точка заземления выполняется на расстоянии 900–1000 мм ниже верхнего обреза опоры.

Преимущества

В качестве материала используется высококачественный листовой металл (сталь С345 по ГОСТ 27772–88) толщиной от 6 до 8 мм ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации и нагрузки на опору с учетом коэффициента запаса прочности, в соответствии с СП 16.13330.2011.
Сварные швы выполняются на линии автоматической сварки, что делает их прочными и долговечными. Полное соответствие ГОСТ 14771, ГОСТ 23518 и ГОСТ 14776.
Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25–30 лет эксплуатации.
Сечение ствола имеет форму многоугольника (12 граней), благодаря чему опора имеет малый вес, что облегчает её доставку и установку.
Ревизионное окно и фланец имеют специальное усиление, что обеспечивает повышенную прочность опоры.
Возможен как воздушный, так и подземный подвод кабеля.

Габаритные размеры и технические детали опор

Основные параметры опор ТФГ

Название	Цена	Обознач-е опоры	Наим. закладн. элемента фундам-та	Обозначение установочн. места кронштейна	P, кг	H, мм	h1, мм	Dн, мм	Dв, мм	d, мм	А, мм	Б, мм	Масса*, кг
ТФГ-700-9	116 746 ₽	ТФГ-700-9,0-01**-ц	ЗФ-24/12/Д460-2,5-б	Ф9, Ф10, Ф15	700	9000	2500	395	150	М24	540	460	400,5
ТФГ-700-10	154 058 ₽	ТФГ-700-10,0-01**-ц	ЗФ-24/12/Д560-2,5-б	Ф9, Ф10, Ф15	700	10000	2500	490	150	М24	640	560	528,5
ТФГ-1000-9	138 754 ₽	ТФГ-1000-9,0-01**-ц	ЗФ-30/12/Д510-3,0-б	Ф14, Ф19	1000	9000	3000	430	200	М30	620	510	476
ТФГ-1000-10	162 949 ₽	ТФГ-1000-10,0-01**-ц	ЗФ-30/12/Д550-3,0-б	Ф14, Ф19	1000	10000	3000	470	200	М30	660	550	559
ТФГ-1500-9	186 123 ₽	ТФГ-1500-9,0-01**-ц	ЗФ-36/12/Д520-3,0-б	Ф11, Ф18	1500	9000	3000	425	220	М36	640	520	638,5
ТФГ-1500-10	217 896 ₽	ТФГ-1500-10,0-01**-ц	ЗФ-36/12/Д560-3,0-б	Ф12, Ф17	1500	10000	3000	465	220	М36	680	560	747,5
ТФГ-1800-9	205 945 ₽	ТФГ-1800-9,0-01**-ц	ЗФ-36/12/Д560-3,0-б	Ф12, Ф17	1800	9000	3000	460	250	М36	690	560	706,5
ТФГ-1800-10	239 759 ₽	ТФГ-1800-10,0-01**-ц	ЗФ-36/12/Д600-3,0-б	Ф12, Ф17	1800	10000	3000	500	250	М36	730	600	822,5
ТФГ-2000-9	218 479 ₽	ТФГ-2000-9,0-01**-ц	ЗФ-36/12/Д600-3,0-б	Ф12, Ф17	2000	9000	3000	490	250	M36	730	600	749,5
ТФГ-2000-10	249 816 ₽	ТФГ-2000-10,0-01**-ц	ЗФ-36/12/Д620-3,5-б	Ф12, Ф17	2000	10000	3500	520	250	M36	750	620	857
ТФГ-2500-9	226 350 ₽	ТФГ-2500-9,0-01**-ц	ЗФ-36/12/Д620-3,5-б	Ф12, Ф17	2500	9000	3500	520	250	М36	750	620	776,5
ТФГ-2500-10	267 597 ₽	ТФГ-2500-10,0-01**-ц	ЗФ-36/12/Д670-3,5-б	Ф12, Ф17	2500	10000	3500	575	250	М36	800	670	918
ТФГ-3000-9	244 860 ₽	ТФГ-3000-9,0-01**-ц	ЗФ-36/12/Д670-3,5-б	Ф12, Ф17	3000	9000	3500	570	250	М36	800	670	840
ТФГ-3000-10	288 877 ₽	ТФГ-3000-10,0-01**-ц	ЗФ-36/12/Д730-3,5-б	Ф12, Ф17	3000	10000	3500	630	250	М36	850	730	991

P – максимальное горизонтальное усилие в верхней точке опоры
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).

Галерея

1) Опоры для размещения контактной сети с фланцевым способом монтажа и граненым стволом конической формы являются наиболее универсальными и имеют максимальную несущую способность среди аналогов. Использование листовой стали для производства ствола делает их легкими, а многогранное поперечное сечение – максимально прочными.

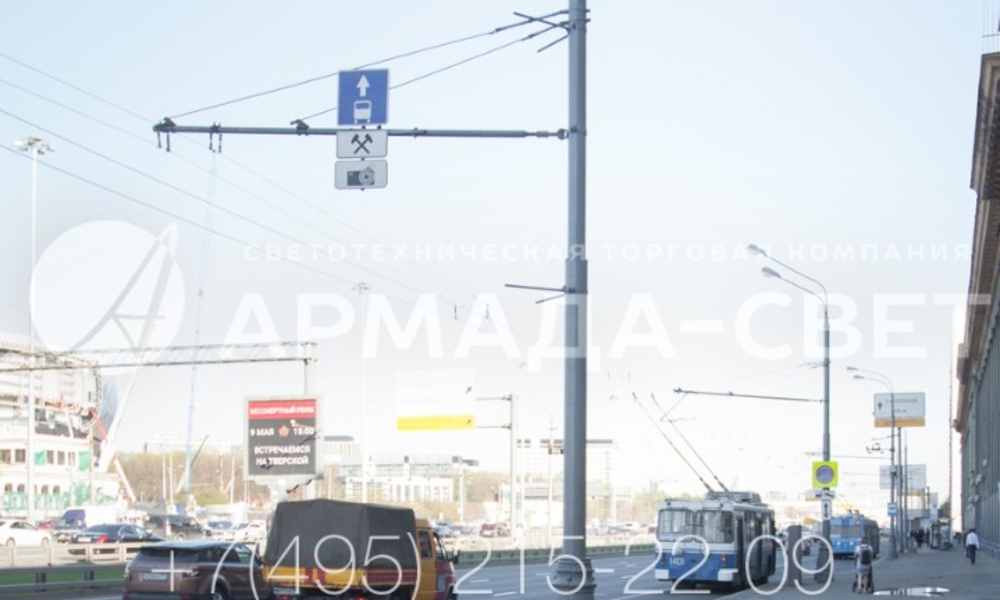

2) Опоры с граненым поперечным сечение ствола в стандартном варианте комплектации используются для прокладки кабелей, по которым подается электричество для работы троллейбусов и трамваев. На их оголовок устанавливаются световые приборы на кронштейнах, а кабели могут подводиться по воздуху или под землей.

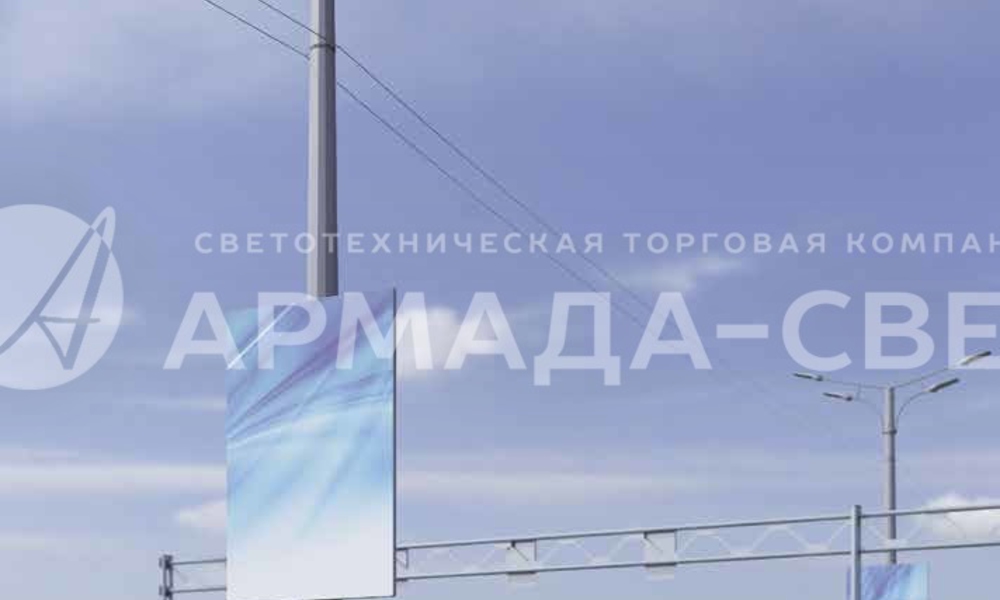

3) На фото изображены граненые опоры для размещения контактной сети, у которых имеется жесткая консоль для подвески проводов. Обратите внимание, что выше на ствол закреплены гибкие растяжки, на который крепятся рекламные и информационные баннеры. Еще выше на оголовке установлено три консольных светильника на кронштейне.

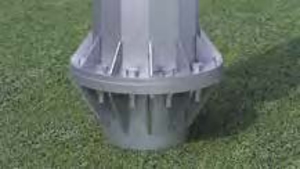

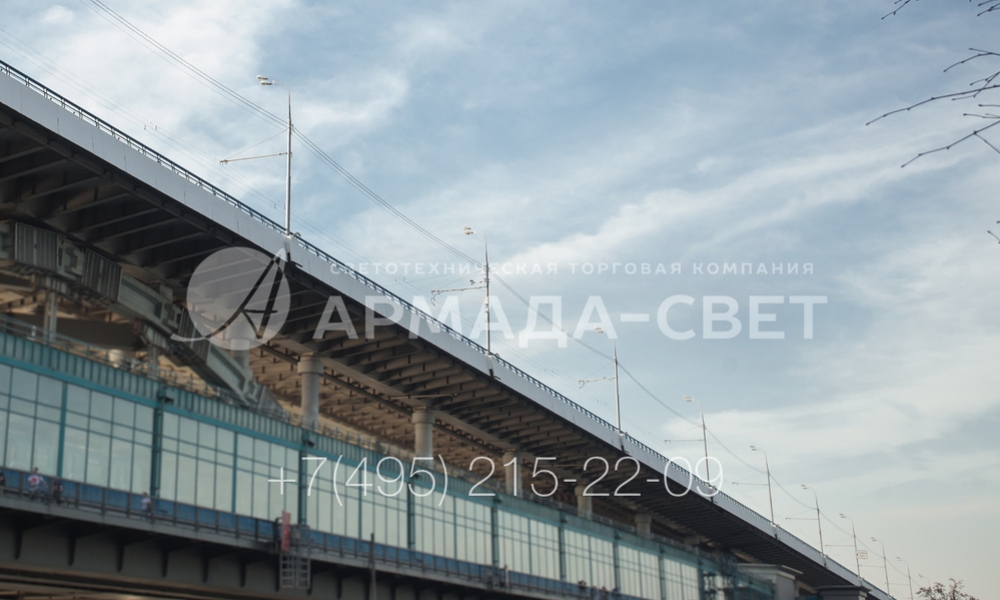

4) Фланцевые граненые опоры отличаются от прямостоечных тем, что могут устанавливаться в местах, где отсутствует грунт для устройства фундамента. За круглый подпятник в нижней части наземную часть конструкции можно прикрутить к закладным элементам, которые заранее забетонированы или приварены на мосту или эстакаде.

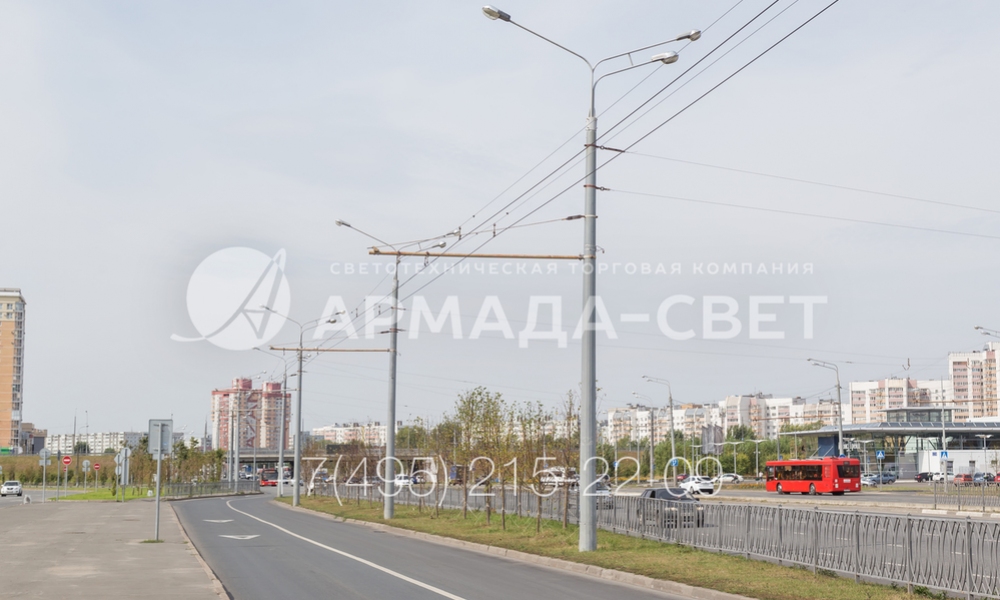

5) Опоры контактной сети могут использоваться для крепления гибких кабелей, к которым подвешены провода для питания троллейбусов и трамваев. Такой вариант монтажа используется в случаях, когда нужно закрепить провода на повороте улицы или на кольце, где разворачивается городской общественный электрический транспорт.

6) На опоре для контактной сети, изображенной на этой фотографии, установлен консольный светильник на радиальном кронштейне. Особенностью этой конструкции является подземная подводка кабеля. Провода проложены в траншеях под тротуаром и не видны снаружи, что улучшает внешний вид улицы.

7) На фото хорошо видна жесткая консоль, к которой крепятся провода для питания трамваев и троллейбусов. Консоль зафиксирована с помощью дополнительных растяжек. На горизонтальном элементе дополнительно установлены дорожные знаки. Место стыковки фланца и закладной детали фундамента задекорировано тумбой.

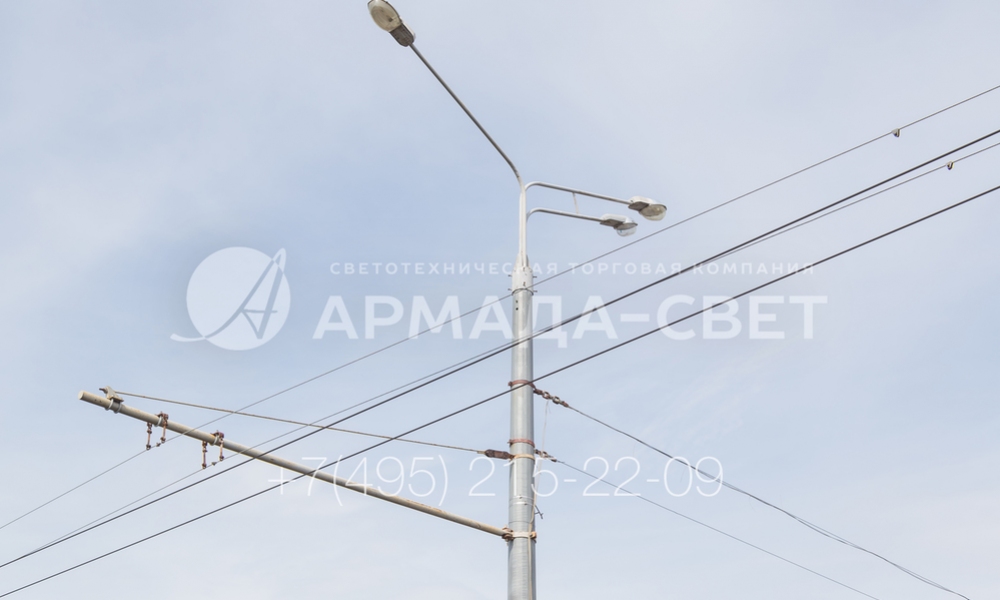

8) На этом фото изображена верхняя часть опоры контактной сети с граненым коническим стволом. С одной стороны конструкции установлена жесткая консоль с проводами для троллейбусов, с другой – растяжки для установки баннера. На верхушке закреплен кронштейн с обечайкой, у которого с одной стороны расположено два, а с противоположной – один консольный светильник.
