ОКККС Опоры круглоконические силовые контактной сети

Версия для печати

Область применения: применяются для строительства контактных сетей городского электротранспорта, а также для функционального освещения автомобильных дорог, развязок

Назначение опоры: Контактной сети, Силовая
Высота (м): 9-13
Тип опоры: ОККСф, ОККф
Вес (кг): 423-1157
Форма ствола опоры: Круглоконическая
Верхний диаметр (мм): 210-343
Способ установки: Фланцевая
Нижний диаметр (мм): 335-480
Размер фланца (мм): 460-700
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Материал: Лиcтoвoй пpoкaт
Количество крепежных отверстий: 6
Артикул производителя: ОКККС

В наличии

Цена: от 123 305 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Опоры круглые конические силовые контактной сети применяются для строительства контактных сетей городского электротранспорта, а также для функционального освещения автомобильных дорог, развязок.

Изготавливаются из листовой стали методом гибки с одним продольным сварным швом, защищены от коррозии методом горячего цинкования (ГОСТ 9.307-89). Данный вид покрытия не является декоративным и носит сугубо функциональный характер. гарантия на коррозийную стойкость- не менее 25 лет.

Возможно совмещение контактной сети и воздушной подводки питания (СИПа). Отклонение верхней части опоры под нагрузкой согласно СП 98.13330.2012 "Трамвайные и троллейбусные линии. Актуализированная редакция СНиП 2.05-09-90". Оборудование для подвеса контактной сети в комплект подставки не входит.

Возможно изготовление силовых опор без фланца по специальному заказу. Возможно изготовление по индивидуальному заказу любых типоразмеров для использования в I-VII ветровом районе. Для каждого объекта конструкция опоры рассчитывается индивидуально.

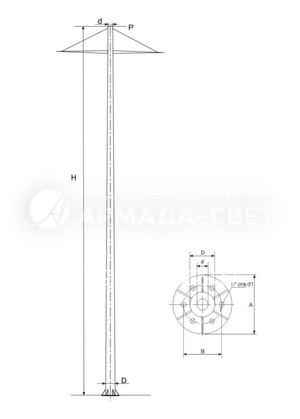

Габаритные размеры опор

Основные параметры опор ОКККС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Вес	Высота	Приведенная нагрузка	Приведенная высота приложения нагрузки
ОКККС		мм	мм	мм	кг	м	P	м
ОКККС 0.7-9	123 305 ₽	230	343	580	423	9	0,7	9
ОКККС 0.8-9	141 961 ₽	230	343	580	487	9	0,8	9
ОКККС 0.9-9	160 325 ₽	230	343	580	550	9	0,9	9
ОКККС 1.0-9	163 240 ₽	235	348	460	560	9	1,0	9
ОКККС 1.5-9	191 807 ₽	280	393	625	658	9	1,5	9
ОКККС 2.1-9	214 253 ₽	320	432	550	735	9	2,1	9
ОКККС 0.7-10	127 094 ₽	210	335	515	436	10	0,7	7,5
ОКККС 1.0-10	149 248 ₽	210	335	580	512	10	1,0	7,5
ОКККС 1.5-10	163 240 ₽	275	400	625	560	10	1,5	7,5
ОКККС 1.8-10	187 435 ₽	275	400	625	643	10	1,8	7,5
ОКККС 2.0-10	181 313 ₽	305	430	650	622	10	2,0	7,5
ОКККС 2.3-10	207 840 ₽	305	430	650	713	10	2,3	7,5
ОКККС 0.4-11	199 969 ₽	230	368	590	686	11	0,4	11
ОКККС 0.6-11	233 783 ₽	230	368	590	802	11	0,6	11
ОКККС 1.0-11	294 124 ₽	260	397	625	1009	11	1,0	11
ОКККС 1.3-11	320 650 ₽	293	430	660	1100	11	1,3	11
ОКККС 1.4-11	329 978 ₽	305	443	660	1132	11	1,4	11
ОКККС 1.8-11	286 836 ₽	343	480	700	984	11	1,8	11
ОКККС 2.7-11	286 836 ₽	343	480	700	984	11	2,7	9
ОКККС 1.0-13	256 812 ₽	334	480	700	881	13	1,0	13
ОКККС 1.1-13	296 747 ₽	335	480	700	1018	13	1,1	13
ОКККС 1.5-13	337 266 ₽	337	480	700	1157	13	1,5	13
ОКККС 1.9-13	337 266 ₽	337	480	700	1157	13	1,9	13
