ОКСТф Опоры контактной сети фланцевые

Версия для печати

Область применения: опоры контактной сети совмещают в себе функцию поддерживающих устройств питающей линии контактной сети и элементов наружного освещения

Назначение опоры: Силовая, Контактной сети
Высота (м): 9-12
Тип опоры: ОККф, ОККСф
Вес (кг): 424-1387
Форма ствола опоры: Трубчатая
Верхний диаметр (мм): 168-377
Способ установки: Фланцевая
Материал: Трубный прокат
Нижний диаметр (мм): 273-426
Подвод кабеля: Воздушный
Количество крепежных отверстий: 8-10
Размер фланца (мм): 450-660
Артикул производителя: ОКСТф

В наличии

Цена: от 123 596 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

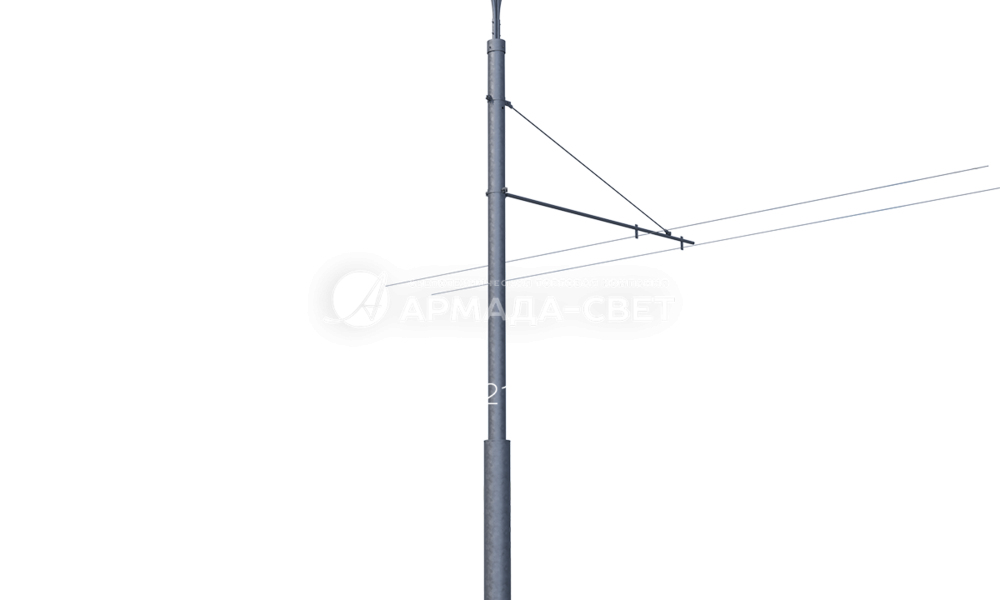

ОКСТф - опоры контактной сети трубчатые фланцевые совмещают в себе функцию поддерживающих устройств питающей линии контактной сети и элементов наружного освещения. В связи с этим опоры воспринимают большие нагрузки в сравнении с силовыми опорами, предназначенными исключительно для освещения, а также должны обладать большей жесткостью (отклонение под действием нагрузки не более 1/70 высоты опоры) для сохранения работоспособности контактной сети при различных климатических условиях. Трубчатые силовые опоры контактной сети изготавливаются двухсоставными с поперечным сварным стыком в центральной части стойки из стальных труб. В верхней части опоры выполнено отверстие для возможности ввода питающего кабеля к светильнику.

Назначение

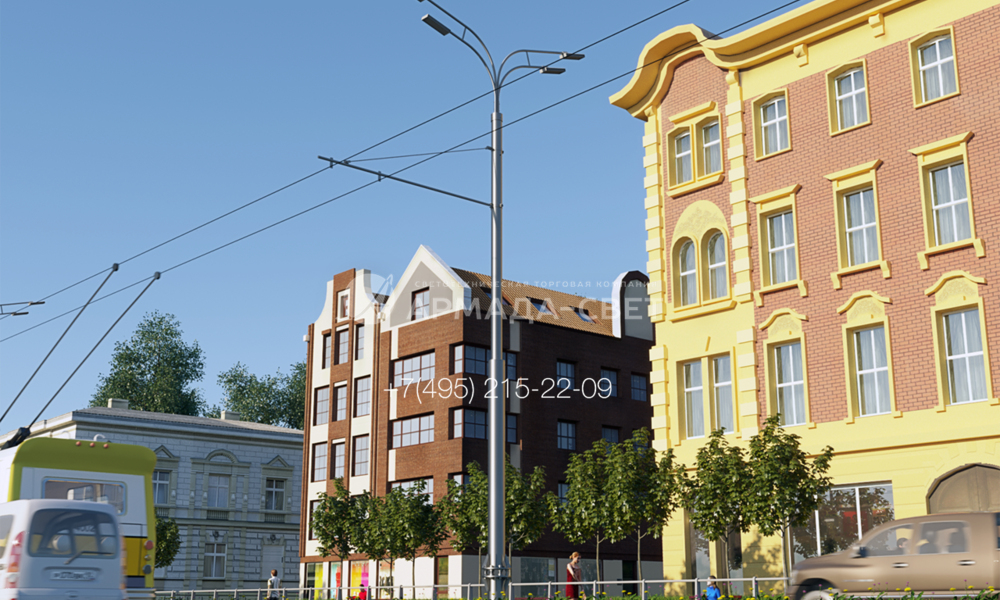

Опоры контактной сети совмещают в себе функцию поддерживающих устройств питающей линии контактной сети и элементов наружного освещения. В связи с этим опоры воспринимают большие нагрузки в сравнении с силовыми опорами предназначенными исключительно для освещения, а также должны обладать большей жесткостью (отклонение под действием нагрузки не более 1/70 высоты опоры) для сохранения работоспособности контактной сети при различных климатических условиях.

Конструкция опоры

Силовые опоры контактной сети изготавливаются двухсоставными с поперечным сварным стыком в центральной части стойки из стальных труб. В верхней части опоры выполнно отверстие для возможности ввода питающего кабеля к светильнику.

Габаритные размеры

Таблица модификаций опоры ОКСф

Тип	Цена	Н, м	D1, мм	D2, мм	А/B, мм	d, мм	n, шт	Посадочное место кронштейна	Масса, кг
ОКСТф-0,4-9	108 147 ₽	9	273	168	450/370	28	8	О180	371
ОКСТф-0,4-10	133 216 ₽	10	325	168	525/425	28	8	О180	457
ОКСТф-0,4-11	149 248 ₽	11	325	168	525/425	28	8	О180	512
ОКСТф-0,4-12	165 572 ₽	12	325	219	525/425	28	8	О230	568
ОКСТф-0,7-9	129 718 ₽	9	325	219	525/425	34	8	О230	445
ОКСТф-0,7-10	168 196 ₽	10	325	219	525/425	34	8	О230	577
ОКСТф-0,7-11	179 273 ₽	11	377	219	570/480	34	8	О230	615
ОКСТф-0,7-12	205 799 ₽	12	377	219	570/480	34	8	О230	706
ОКСТф-1,0-9	146 916 ₽	9	377	219	570/480	40	8	О230	504
ОКСТф-1,0-10	183 937 ₽	10	377	219	570/480	40	8	О230	631
ОКСТф-1,0-11	194 722 ₽	11	377	273	570/480	40	8	О285	668
ОКСТф-1,0-12	227 662 ₽	12	426	273	630/530	40	8	О285	781
ОКСТф-1,5-9	170 236 ₽	9	426	273	630/530	40	8	О285	584
ОКСТф-1,5-10	210 463 ₽	10	426	273	630/530	40	8	О285	722
ОКСТф-1,5-11	238 447 ₽	11	426	273	630/530	40	10	О285	818
ОКСТф-1,5-12	281 298 ₽	12	426	325	630/530	40	10	О285	965
ОКСТф-1,8-9	190 933 ₽	9	426	273	630/530	40	10	О285	655
ОКСТф-1,8-10	231 743 ₽	10	426	325	630/530	40	10	О285	795
ОКСТф-1,8-11	251 856 ₽	11	426	325	660/545	46	8	О285	864
ОКСТф-1,8-12	281 298 ₽	12	426	325	660/545	46	10	О285	965
ОКСТф-2,0-9	217 168 ₽	9	426	325	660/545	46	8	О285	745
ОКСТф-2,0-10	234 949 ₽	10	426	325	660/545	46	8	О285	806
ОКСТф-2,0-11	253 314 ₽	11	426	325	660/545	46	10	О285	869
ОКСТф-2,0-12	318 610 ₽	12	426	377	660/545	46	10	О285	1093
ОКСТф-2,5-9	236 407 ₽	9	426	325	660/545	46	10	О285	811
ОКСТф-2,5-10	259 435 ₽	10	426	325	660/545	46	10	О285	890
ОКСТф-2,5-11	315 112 ₽	11	426	377	700/565	52	8	О285	1081
ОКСТф-3,0-9	266 140 ₽	9	426	377	700/565	52	8	О285	913
ОКСТф-3,0-10	319 776 ₽	10	426	377	700/565	52	10	О285	1097

H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
