ОГСКС 1.5-10 Опоры граненые силовые контактной сети

фото

Версия для печати

Область применения: Строительство контактных сетей городского электротранспорта, а также функциональное освещение автомобильных дорог, развязок.

Артикул производителя: ОГСКС 1.5-10
Верхний диаметр (мм): 320
Вес (кг): 602-715
Высота (м): 10
Количество крепежных отверстий: 8
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 550
Нагрузка на опору (кг): от 0,7 до 2,3 т.
Назначение опоры: Контактной сети, Силовая
Нижний диаметр (мм): 466
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 670
Способ установки: Фланцевая
Тип опоры: СФГ
Форма ствола опоры: Граненая

В наличии

Цена: от 175 483 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Граненая опора ОГСКС 1.5-10 – металлоконструкция силового типа, устанавливаемая вдоль автомагистралей и дорог различного назначения в качестве источника освещения в темное время. Универсальный тип изделия позволяет также использовать опорные столбы для подвода контактной сети электротранспорта, подвеса СИП по воздуху. Такие опоры устанавливаются в местах, где невозможен подземный подвод питающих систем.

Силовые опоры ОГСКС 1.5-10 изготавливаются из стального проката. Формирование граней в процессе производства обеспечивает изделию высокую устойчивость и способность переносить значительные нагрузки, что делает возможным его монтаж в районах с неблагоприятным климатом. Обработка металлической поверхности горячим цинкованием создает надежный защитный слой, предотвращающий развитие ржавчины и повышающий устойчивость изделия к воздействию внешних факторов среды. Благодаря оцинковке срок службы опор увеличивается до 30 лет.

Опоры фланцевого типа монтируются на закладной фундамент из бетона. Расчет параметров основания производится индивидуально для каждого столба. По заказу изделие может изготавливаться в прямостоечном исполнении.

Габаритные размеры опор

Основные параметры опор ОГСКС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Наружный диаметр фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГСКС		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГСКС 1.5-10 (2,0)	208 423 ₽	320	466	670	550	715	10
ОГСКС 1.5-10	175 483 ₽	320	466	670	550	602	10

Галерея

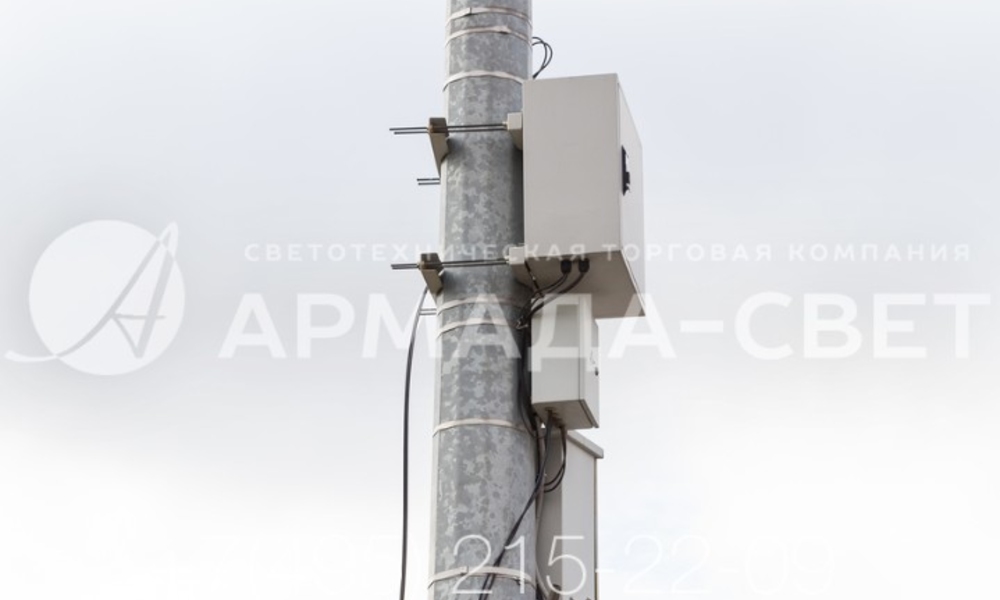

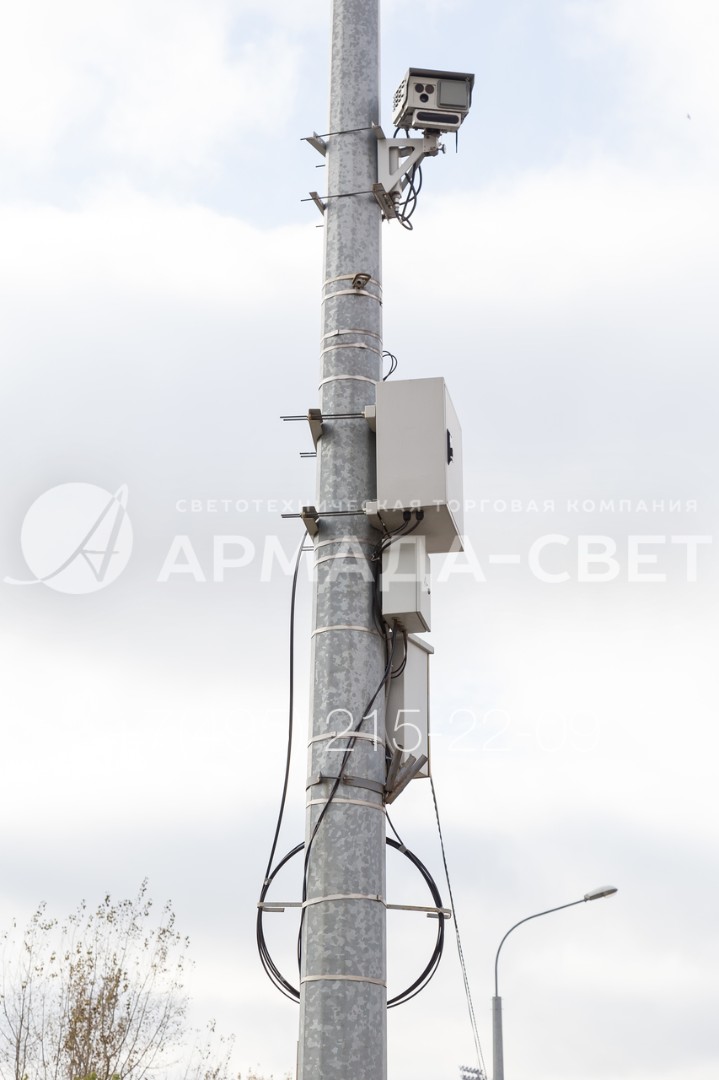

1) Опоры контактной сети этой модификации выдерживают нагрузку до 1,5 тонны на верх опоры при высоте в 10 метров. Поэтому их часто используют не по прямому назначению. Например, на стволах крепятся видеокамеры для систем наружного наблюдения, а также коммутационное оборудование и дорожные знаки.

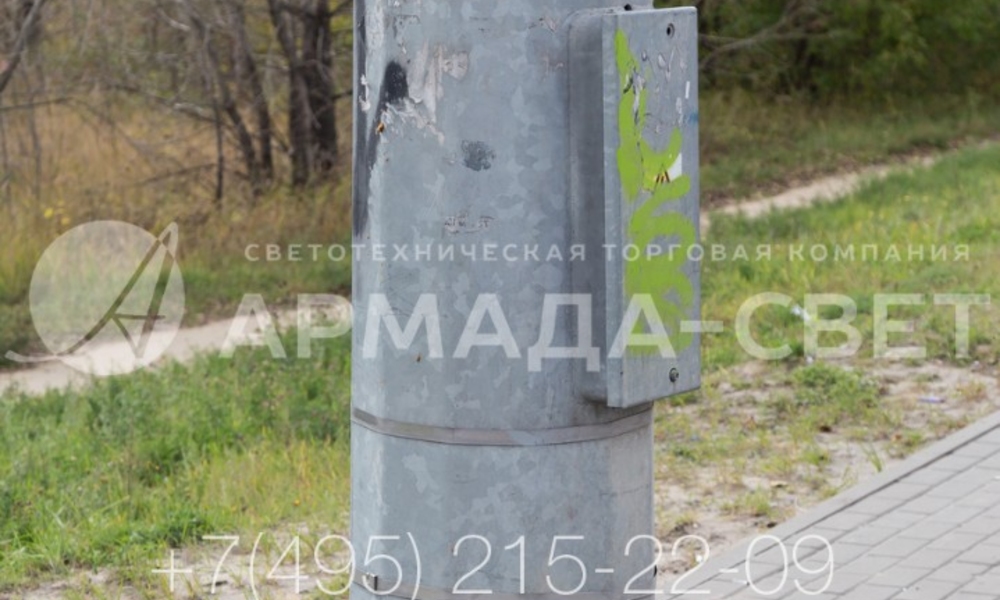

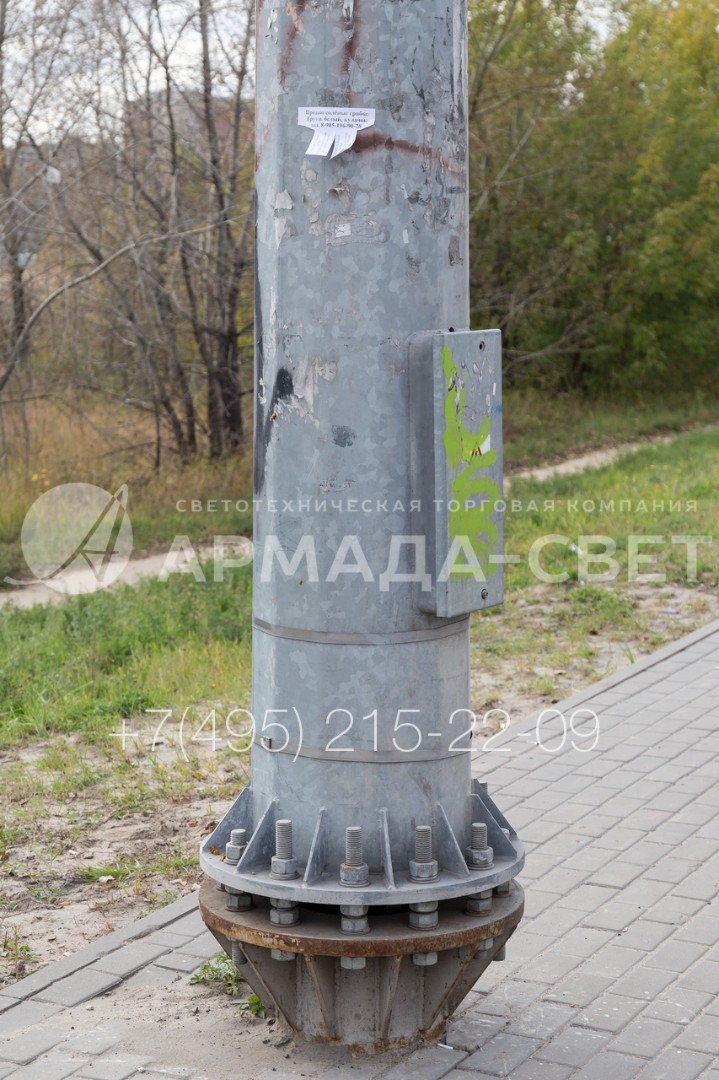

2) Питающие кабели для светильников, контактной сети и дополнительного оборудования могут подводиться под землей. Это разгружает воздушное пространство и обеспечивает большую сохранность силовых линий. На фото изображено ревизионное отверстие, в котором производится соединение силовой линии и внутренней проводки ствола.

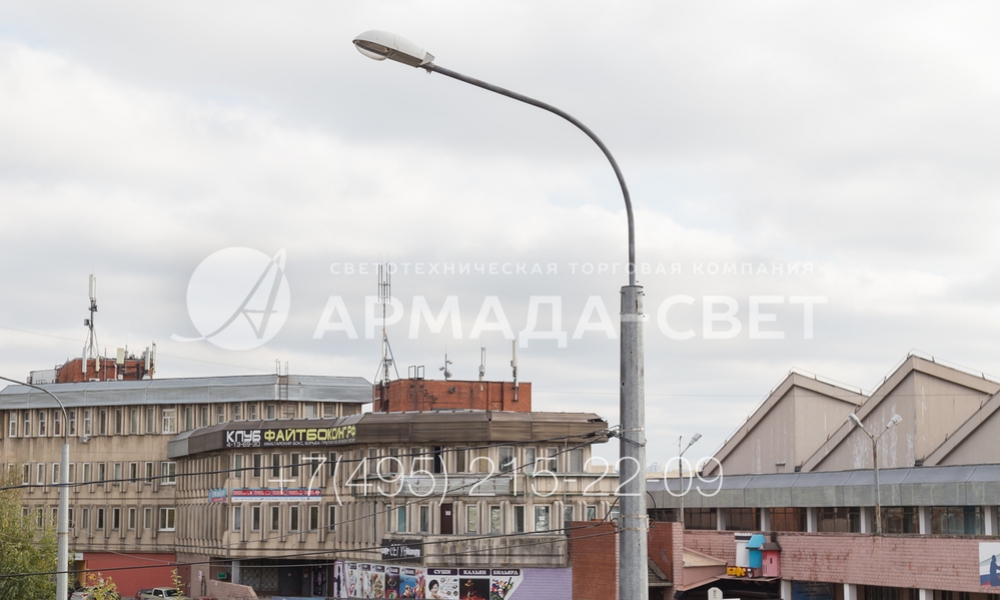

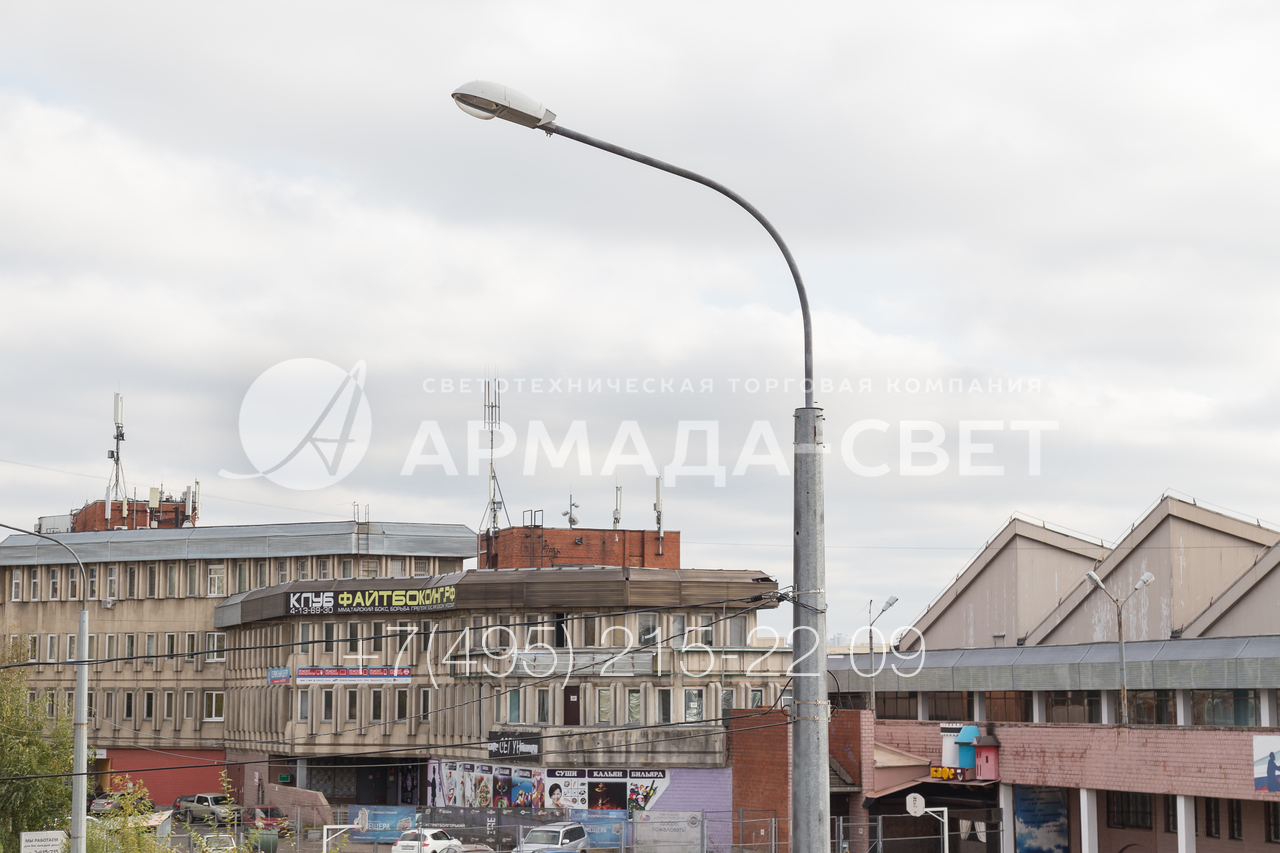

3) Опоры ОГСКС имеют двойное назначение: с их помощью устанавливаются контактные сети и крепятся светильники над улицами города. Установка производится на кронштейн, который крепится с помощью хвостовика и болтов. В результате такое прочное соединение остается разъемным и световой прибор можно демонтировать при необходимости.
