ОГСКС 1.8-10 Опоры граненые силовые контактной сети

фото

Версия для печати

Область применения: Строительство контактных сетей городского электротранспорта, а также функциональное освещение автомобильных дорог, развязок.

Артикул производителя: ОГСКС 1.8-10
Верхний диаметр (мм): 320
Вес (кг): 700-833
Высота (м): 10
Количество крепежных отверстий: 8
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 550
Нагрузка на опору (кг): от 0,7 до 2,3 т.
Назначение опоры: Контактной сети, Силовая
Нижний диаметр (мм): 466
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 670-710
Способ установки: Фланцевая
Тип опоры: СФГ
Форма ствола опоры: Граненая

В наличии

Цена: от 204 050 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Силовая контактная опора ОГСКС 1.8-10 – высотная металлоконструкция, установка которой обеспечивает создание функциональной контактной сети городского электротранспорта. Размещение опорных столбов с установленными в верхней части кронштейнами со светотехникой вдоль транспортных путей и автомагистралей позволяет организовать необходимый уровень освещения. Технические особенности конструкции позволяют использовать опоры для подвеса СИП.

ОГСКС 1.8-10 изготавливается из листовой стали. Изделие имеет граненую поверхность, создающую дополнительную устойчивость. Внутри опора полая, что минимизирует ее вес и упрощает обслуживание. Для защиты конструкции от коррозии и внешних негативных факторов поверхность металла подвергается оцинковке горячим методом. Изделие отличается длительной эксплуатацией, во время которой покрытие из цинка не требует замены или обновления.

Опора монтируется в закладной бетонный фундамент. Соединение с ЗДФ выполняется посредством фланца, размещенного в нижней части столба. По заказу ОГСКС 1.8-10 может иметь прямостоечное исполнение, позволяющее устанавливать опору непосредственно в грунт.

Габаритные размеры опор

Основные параметры опор ОГСКС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Наружный диаметр фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГСКС		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГСКС 1.8-10 (2,0)	242 820 ₽	320	466	710	550	833	10
ОГСКС 1.8-10	204 050 ₽	320	466	670	550	700	10

Галерея

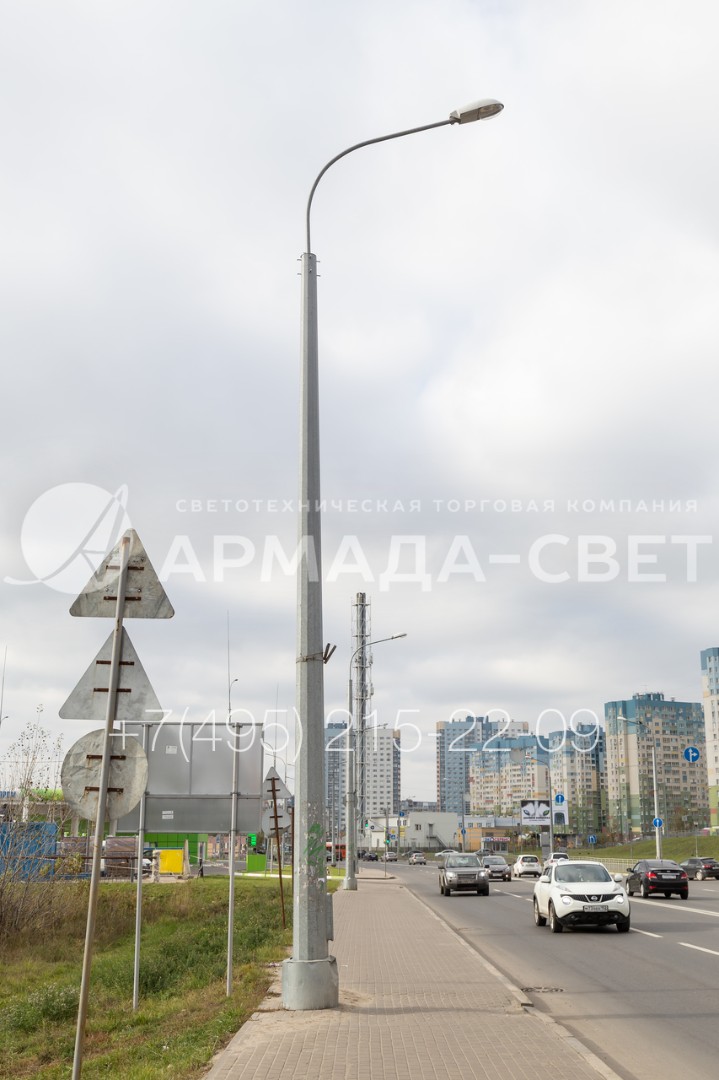

1) Опора ОГСКС, изображенная на фотографии, установлена на тротуаре возле проезжей части с помощью фланца. Чтобы улучшить внешний вид улицы города и защитить прохожих от возможных травм фланец внизу декорирован с помощью специальной накладки. Обратите внимание, что на стволе также закреплены кронштейны для установки флагов в праздничные дни.

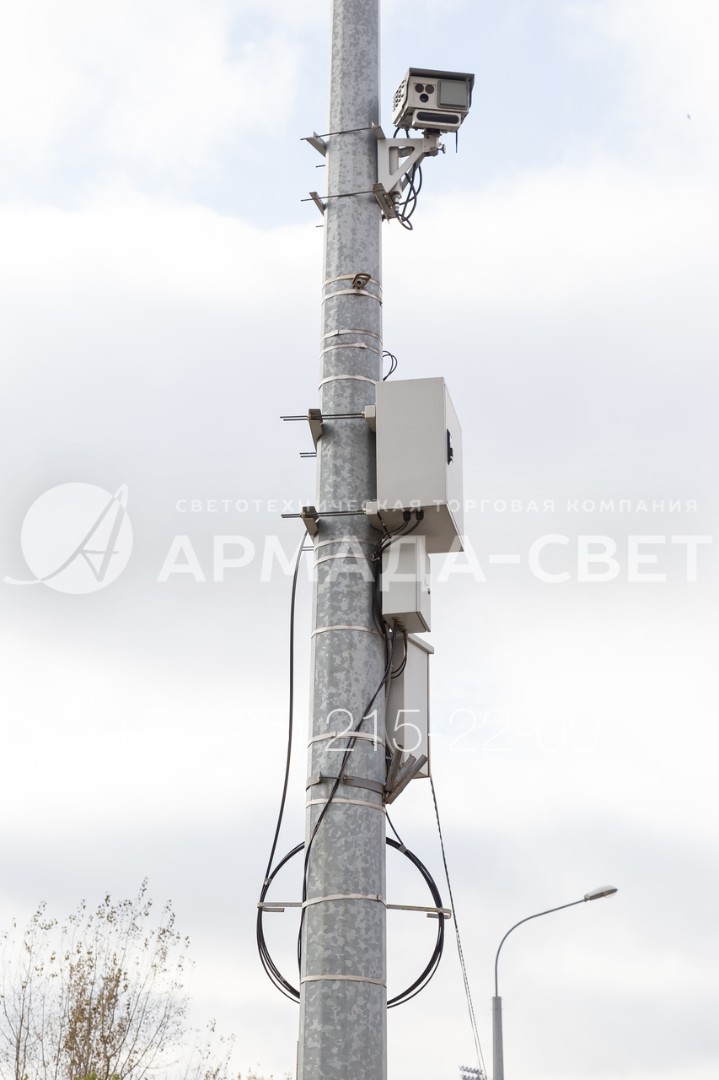

2) Осветительные опоры ОГСКС хороши тем, что дают возможность сильно сократить число инженерных конструкций в населенных пунктах. На фото изображен пример многозадачного использования опоры. На ней установлена камера видеонаблюдения за дорожной обстановкой и шкафы для размещения коммутационного оборудования.

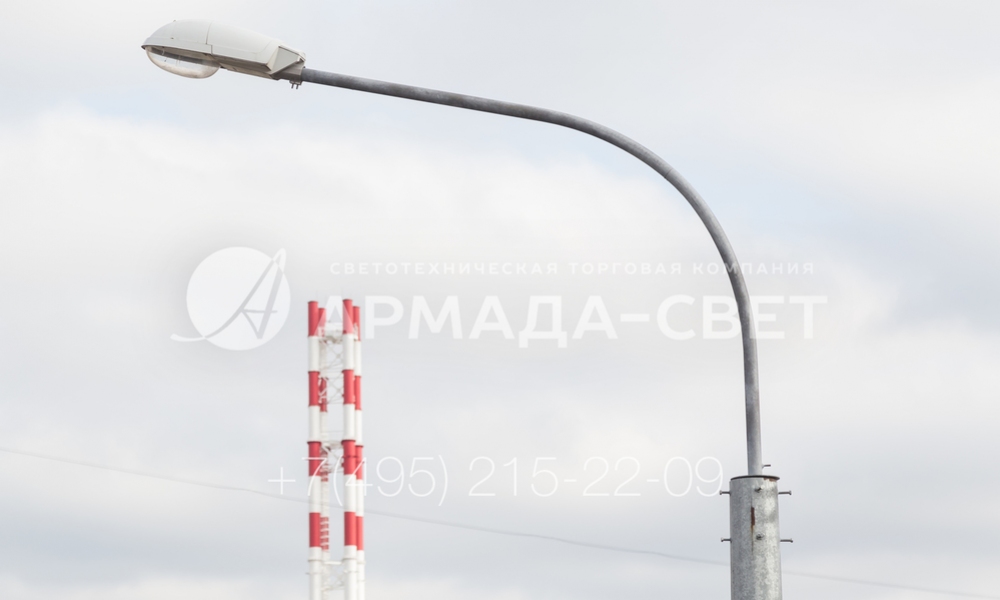

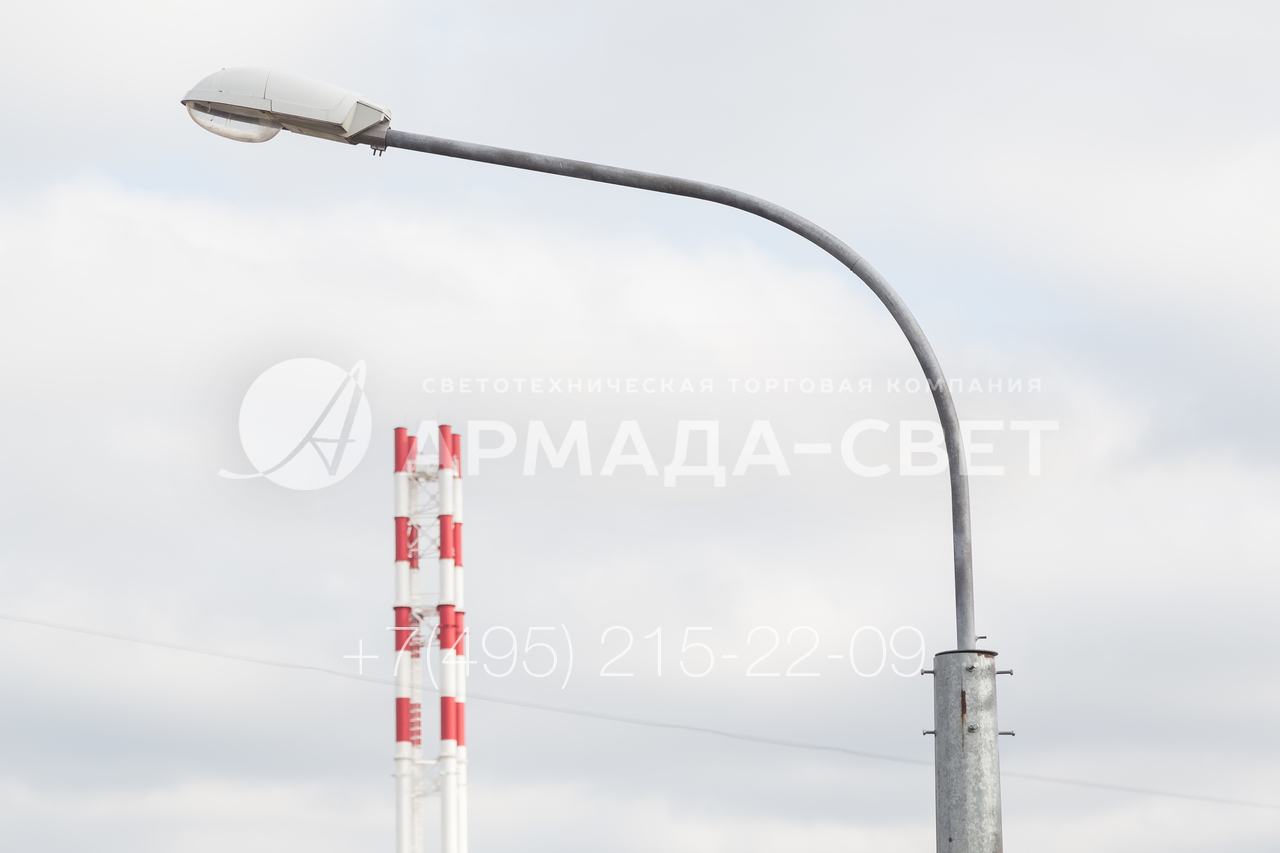

3) Опоры этого типа имеют ствол в виде конуса. Диаметр верхней части конструкции, изображенный на фотографии, меньше диаметра нижней части. Это сделано для того, чтобы увеличить стабильность опоры в процессе эксплуатации. Устойчивость на ветру и под большой нагрузкой обеспечивается низким размещением центра тяжести.
