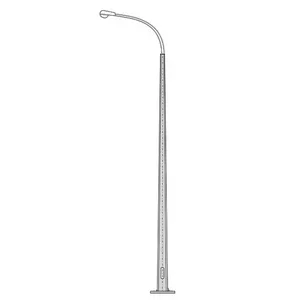

ОГСКС 2.0-10 Опоры граненые силовые контактной сети

фото

Версия для печати

Область применения: Строительство контактных сетей городского электротранспорта, а также функциональное освещение автомобильных дорог, развязок.

Артикул производителя: ОГСКС 2.0-10
Верхний диаметр (мм): 365
Вес (кг): 702-832
Высота (м): 10
Количество крепежных отверстий: 8
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 650
Нагрузка на опору (кг): от 0,7 до 2,3 т.
Назначение опоры: Контактной сети, Силовая
Нижний диаметр (мм): 550
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 770
Способ установки: Фланцевая
Тип опоры: СФГ
Форма ствола опоры: Граненая

В наличии

Цена: от 204 633 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Силовая опорная конструкция ОГСКС 2.0-10 устанавливается для прокладки контактных сетей при необходимости организовать движение электротранспорта на определенных участках автодорог. Фонарные столбы данного типа также применяются для воздушного подвеса СИП, создания необходимого уровня освещенности на транспортных магистралях и автодорогах различного назначения. Наружная подсветка обеспечивается установкой в верхней части опоры кронштейнов со светильниками.

ОГСКС 2.0-10 изготавливается из стального металлопроката высокого качества. Листы металла сгибаются на специальных станках для получения граненой поверхности – дополнительного источника устойчивости и надежности изделий. Наличие внутренней полости минимизирует вес изделия, но не снижает его устойчивости – опоры данного типа устанавливаются в зонах с сильными ветрами. Чтобы не допустить появления коррозии, конструкция обрабатывается горячим цинкованием. По желанию заказчика опора дополнительно окрашивается в любой выбранный оттенок по каталогу RAL.

Модель ОГСКС 2.0-10 относится к фланцевым изделиям, что предполагает установку на закладной фундамент с индивидуальным расчетом параметров монтажа.

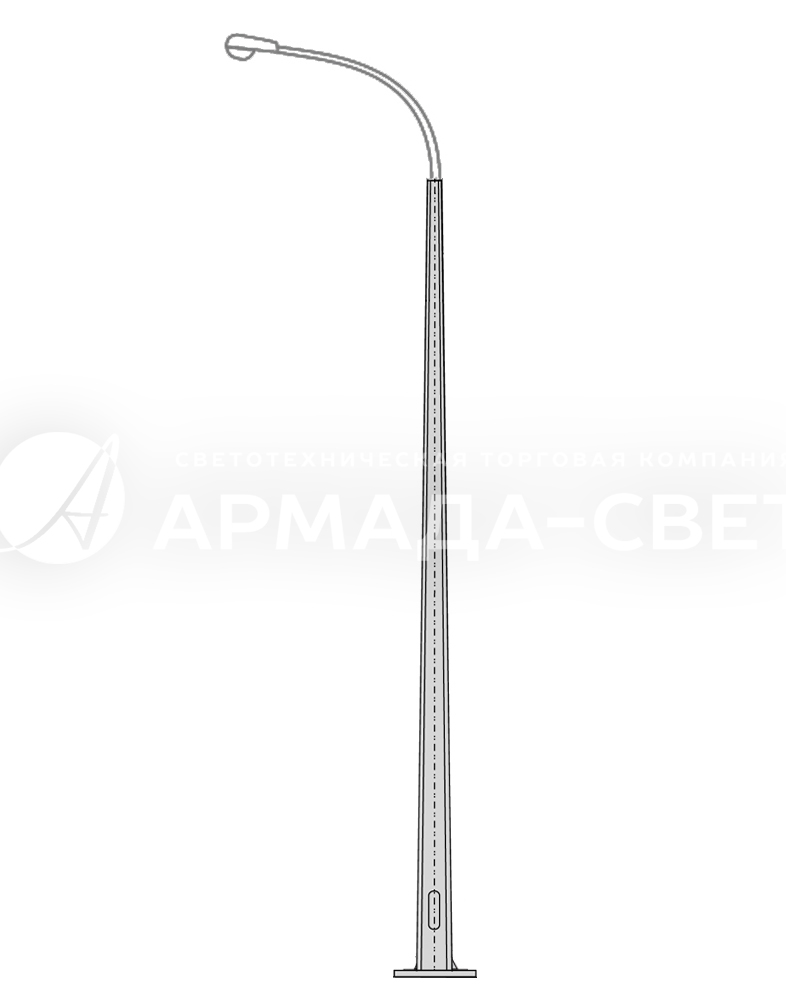

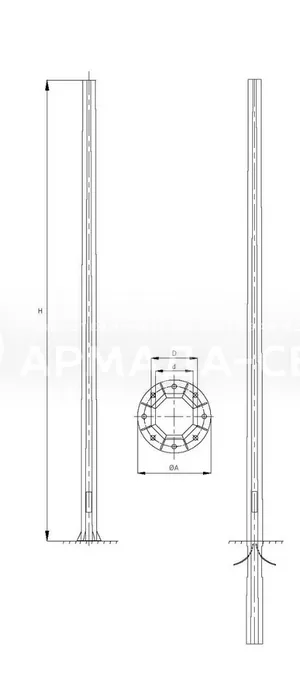

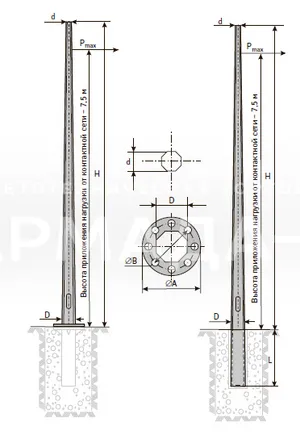

Габаритные размеры опор

Основные параметры опор ОГСКС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Наружный диаметр фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГСКС		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГСКС 2.0-10 (2,0)	242 528 ₽	365	550	770	650	832	10
ОГСКС 2.0-10	204 633 ₽	365	550	770	650	702	10

Галерея

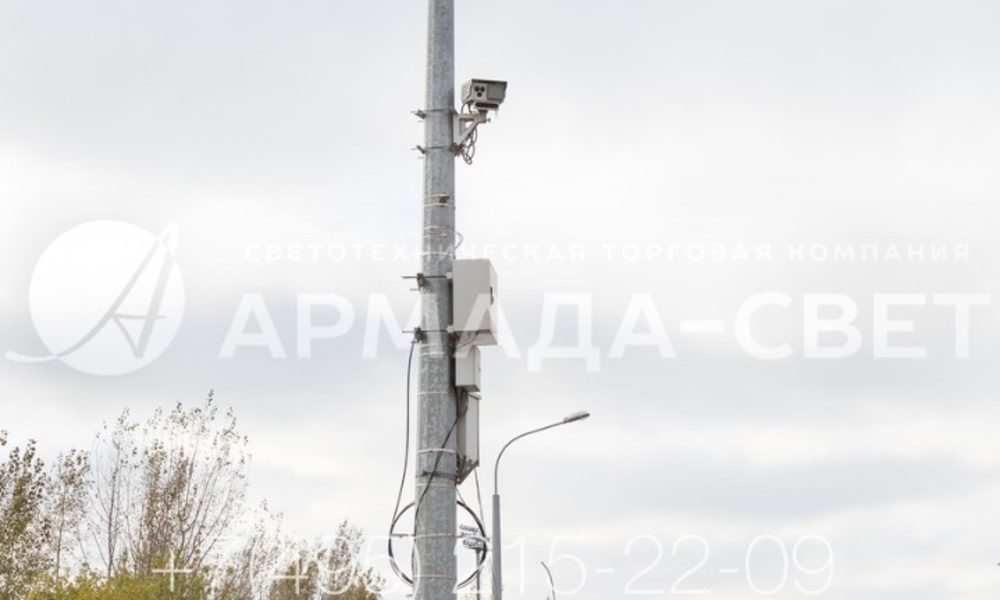

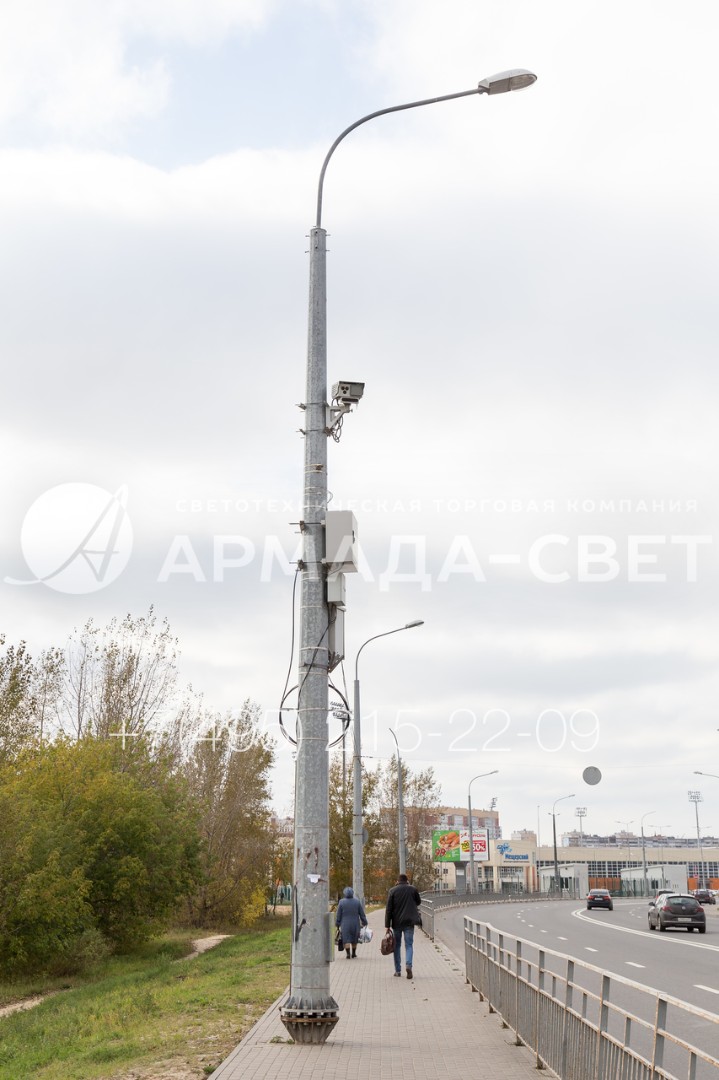

1) Первоначально опора ОГСКС разработана для установки на улицах города контактной сети городского транспорта. Однако благодаря тому, что она может выдерживать нагрузку до 2 тонн, ее используют для установки другого оборудования. Например, для камер наружного наблюдения, как это изображено на фото.

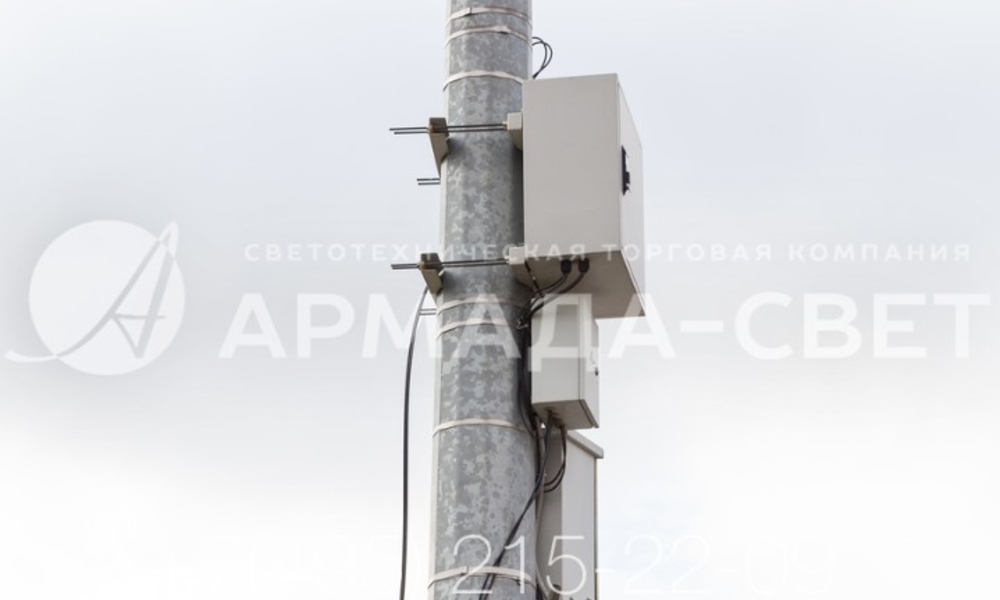

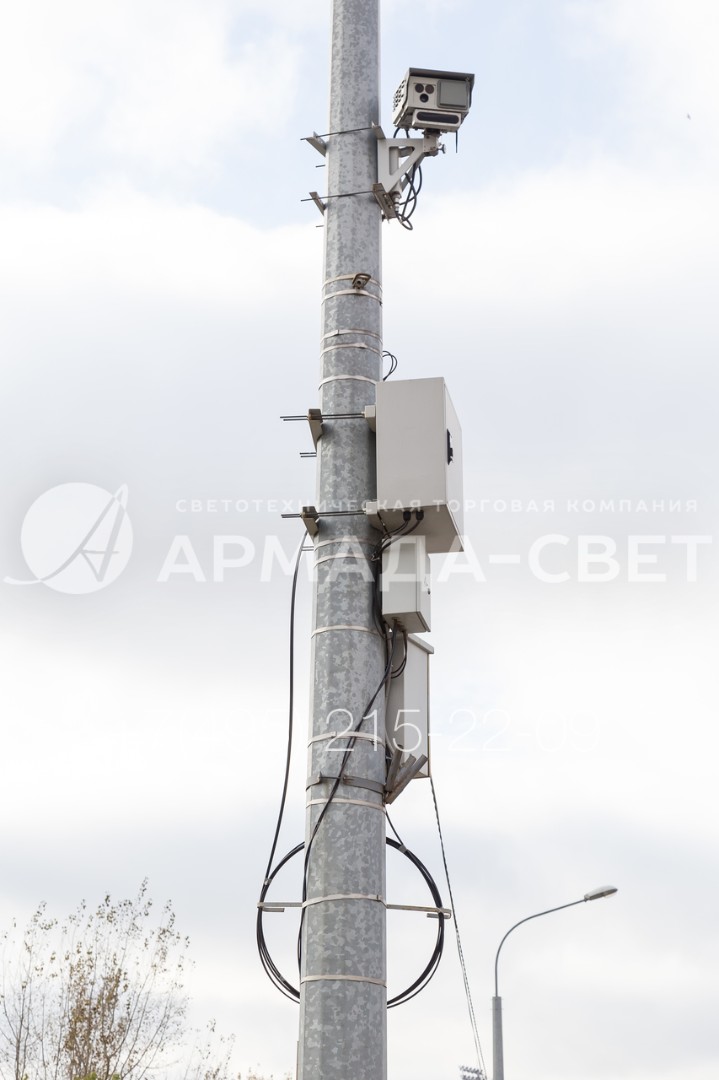

2) На опоре ОГСКС, которая изображена на фотографии, установлены камеры наблюдения и стальные шкафы для коммутационных устройств. Обратите внимание, что установка всех этих приспособлений выполнена на кронштейны, которые не требуют сверления в стволе отверстий. Поэтому вносить изменения в конструкцию опоры не нужно.

3) Опоры типа ОГСКС делаются из листовой стали. Для производства используется углеродистый прокат, марка которого подбирается под климатические особенности места эксплуатации. Так как производитель отказался в этой модели от использования труб, вес опоры значительно уменьшается. Ее легче устанавливать на месте.
