ОГСп Опоры граненые силовые прямостоечные

Версия для печати

Область применения: для установки приборов наружного освещения с воздушным подводом питающего кабеля

Назначение опоры: Несиловая
Высота (м): 8-9
Тип опоры: СПГ
Вес (кг): 185-495
Форма ствола опоры: Граненая
Верхний диаметр (мм): 90-150
Способ установки: Прямостоечная
Материал: Лиcтoвoй пpoкaт
Нижний диаметр (мм): 244-393
Подвод кабеля: Воздушный
Артикул производителя: ОГСп

В наличии

Цена: от 53 928 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

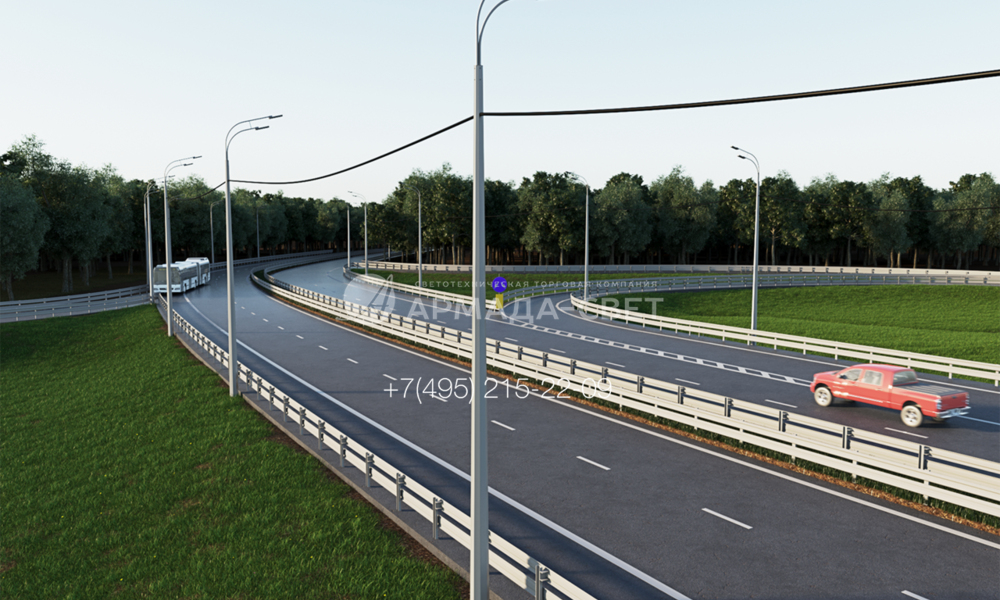

ОГСп - опоры граненые силовые прямостоечные. Предназначены для установки приборов наружного освещения с воздушным подводом питающего кабеля. В опорах этого типа отсутствуют ревизионные люки для подключения оборудования (эти элементы могут дополнительно выполняться в опорах при необходимости). В зависимости от сечения кабеля, района объекта строительства (ветрового, гололедного) опоры воспринимают различные нагрузки, поэтому силовые опоры имеют большую несущую способность в сравнении с опорами, предназначенными для подземного подвода кабеля. Ствол силовой граненой опоры выполнен из листового металла методом последовательной гибки. В виду отсутствия поперечных сварных соединений обладают большей надежностью, а технология изготовления позволяет получить широкий набор типоразмеров по сравнению с трубчатыми аналогами. Коническая форма ствола граненых опор является оптимальной для обеспечения необходимой прочности при меньшей массе.

Назначение

Силовые трубчатые опоры предназначены для установки приборов наружного освещения с воздушным подводом питающего кабеля. В опорах этого типа отсутствуют ревизионные люки для подключения оборудования (эти элементы могут дополнительно выполняться в опорах при необходимости). В зависимости от сечения кабеля, района объекта строительства (ветрового, гололедного) опоры воспринимают различные нагрузки, поэтому силовые опоры имеют большую несущую способность в сравнении с опорами предназначенными для подземного подвода кабеля (несиловыми).

Конструкция опоры

Ствол силовой граненой опоры выполнен из листового металла методом последовательной гибки. В виду отсутствия поперечных сварных соединений обладают большей надежностью, а технология изготовления позволяет получить широкий набор типоразмеров по сравнению с трубчатыми аналогами. Коническая форма ствола граненых опор является оптимальной для обеспечения необходимой прочности при меньшей массе.

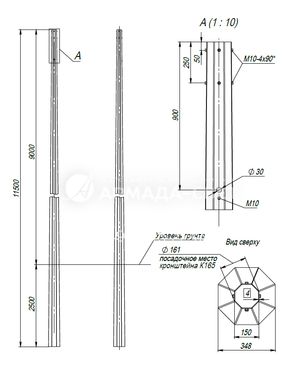

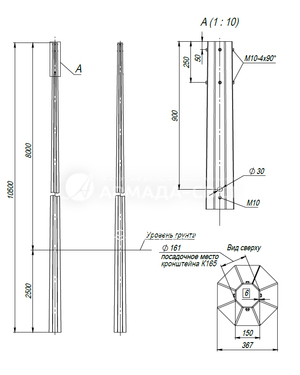

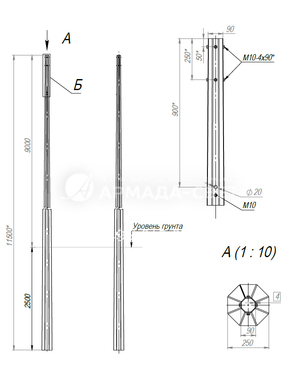

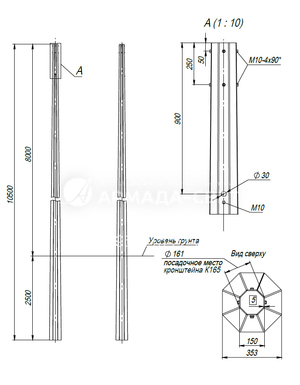

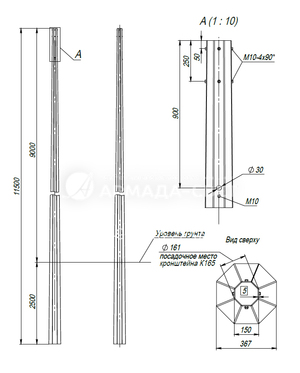

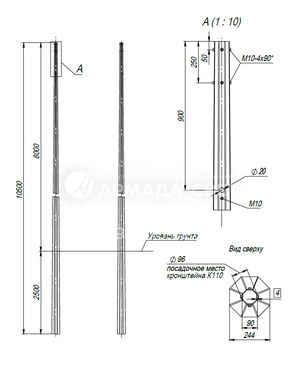

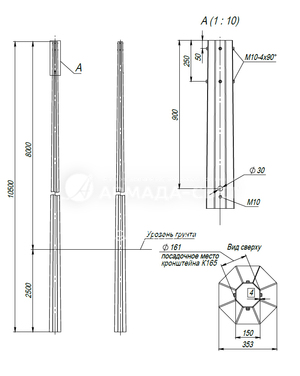

Габаритные размеры

Таблица модификаций опоры ОГСп

Тип	Цена	Р, кг	Н, м	Н1, м	D1, мм	D2, мм	h, м	Посадочное место кронштейна	Масса, кг
ОГСп-0,4-8,0-10,5	53 928 ₽	400	8	7	244	90	2,5	К100	185
ОГСп-0,4-9,0-11,5	60 049 ₽	400	9	8	250	90	2,5	К100	206
ОГСп-0,7-8,0-10,5	81 912 ₽	700	8	7	353	150	2,5	К165	281
ОГСп-0,7-9,0-11,5	88 908 ₽	700	9	8	348	150	2,5	К165	305
ОГСп-1,0-8,0-10,5	102 025 ₽	1000	8	8	353	150	2,5	К165	350
ОГСп-1,0-9,0-11,5	114 851 ₽	1000	9	9	367	150	2,5	К165	394
ОГСп-1,3-8,0-10,5	125 345 ₽	1300	8	8	367	150	2,5	К165	430
ОГСп-1,3-9,0-11,5	144 293 ₽	1300	9	9	393	150	2,5	К165	495
