ОГУ-0.4-11/0.4-12 Опоры граненые силовые 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ОГУ-0.4-11/0.4-12 Опоры граненые силовые

+11

фото

Версия для печати

Область применения: Предназначены для установки светильников, воздушной подвески кабельных сетей наружного освещения (СИП), устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов.

Артикул производителя: ОГУ-0.4-11/0.4-12
Верхний диаметр (мм): 150
Вес (кг): 262-273
Высота (м): 11-12
Количество крепежных отверстий: 6
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 420
Назначение опоры: Силовая
Нижний диаметр (мм): 275
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 500
Способ установки: Фланцевая
Тип опоры: СФГ
Установка: фланцевой частью на подготовленный фундамент (металлический закладной элемент и бетон)
Форма ствола опоры: Граненая

В наличии

Цена: от 76 373 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Силовая опорная конструкция ОГУ 0.4-11/0.4-12 имеет граненую поверхность и расположенные в верхней части кронштейны на 1-4 рожка, предназначенные для размещения светотехники. Фонарные столбы данной модели позволяют организовать качественную наружную подсветку на городских улицах и площадях, придомовой территории в кварталах многоэтажной жилой застройки, а также на автодорогах с различной интенсивностью движения. Опора подходит для подвода силовых кабельных систем и размещения рекламных конструкций.

В качестве материала для изготовления столбов используется стальной металлопрокат. Сырье сгибается на станках для создания на поверхности опор внешних граней, повышающих устойчивость конструкции. Технические параметры изделия позволяют выполнять его установку в регионах с неблагоприятным климатом, высокой влажностью и сильными ветрами. Изделие надежно защищено от коррозии посредством горячего цинкования – образуемый на поверхности металла слой цинка повышает устойчивость к внешним факторам среды, а также увеличивает срок эксплуатации столбов до 30 лет.

Установка изделий выполняется фланцевым методом на бетонный фундамент с ЗДФ.

Габаритные размеры опор

Основные параметры опор ОГС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГУ		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГУ-0.4-11	76 373 ₽	150	275	500	420	262	11
ОГУ-0.4-12	79 580 ₽	150	275	500	420	273	12

Галерея

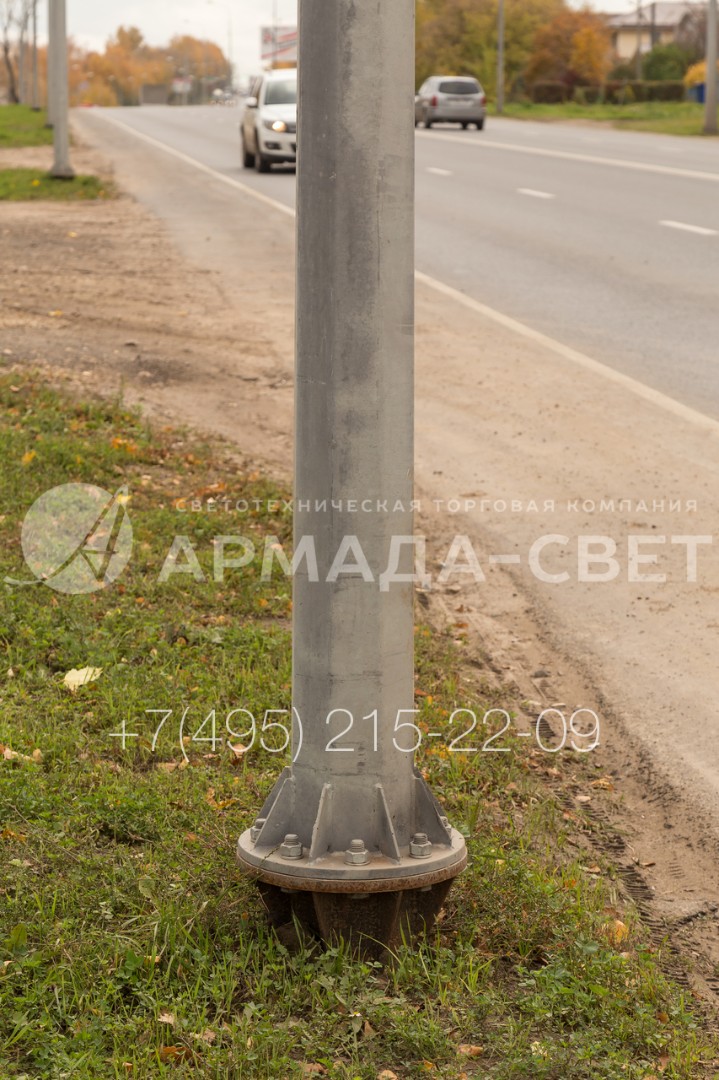

1) Опора с граненым стволом под нагрузку 400 кг чаще всего устанавливается на фланец. У силовых конструкций он имеет круглую форму, чтобы увеличить количество отверстий для монтажа и повысить прочность. В нижней части отчетливо видна закладная деталь фундамента трубчатого типа, которая забетонирована в основании в грунте.

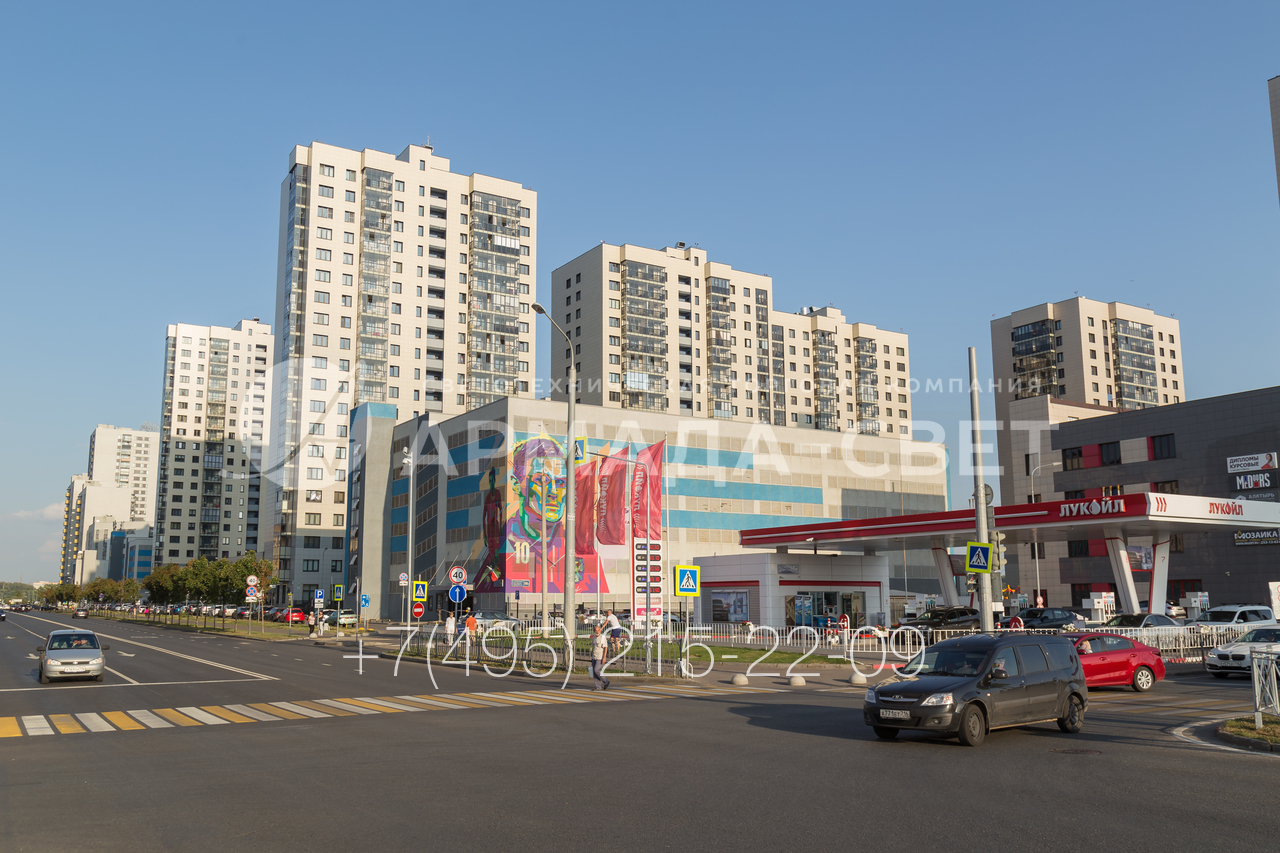

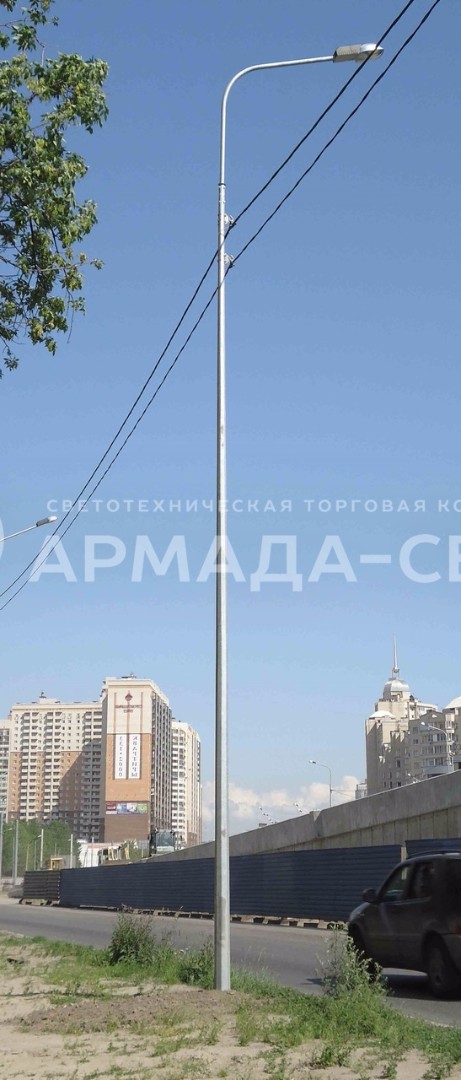

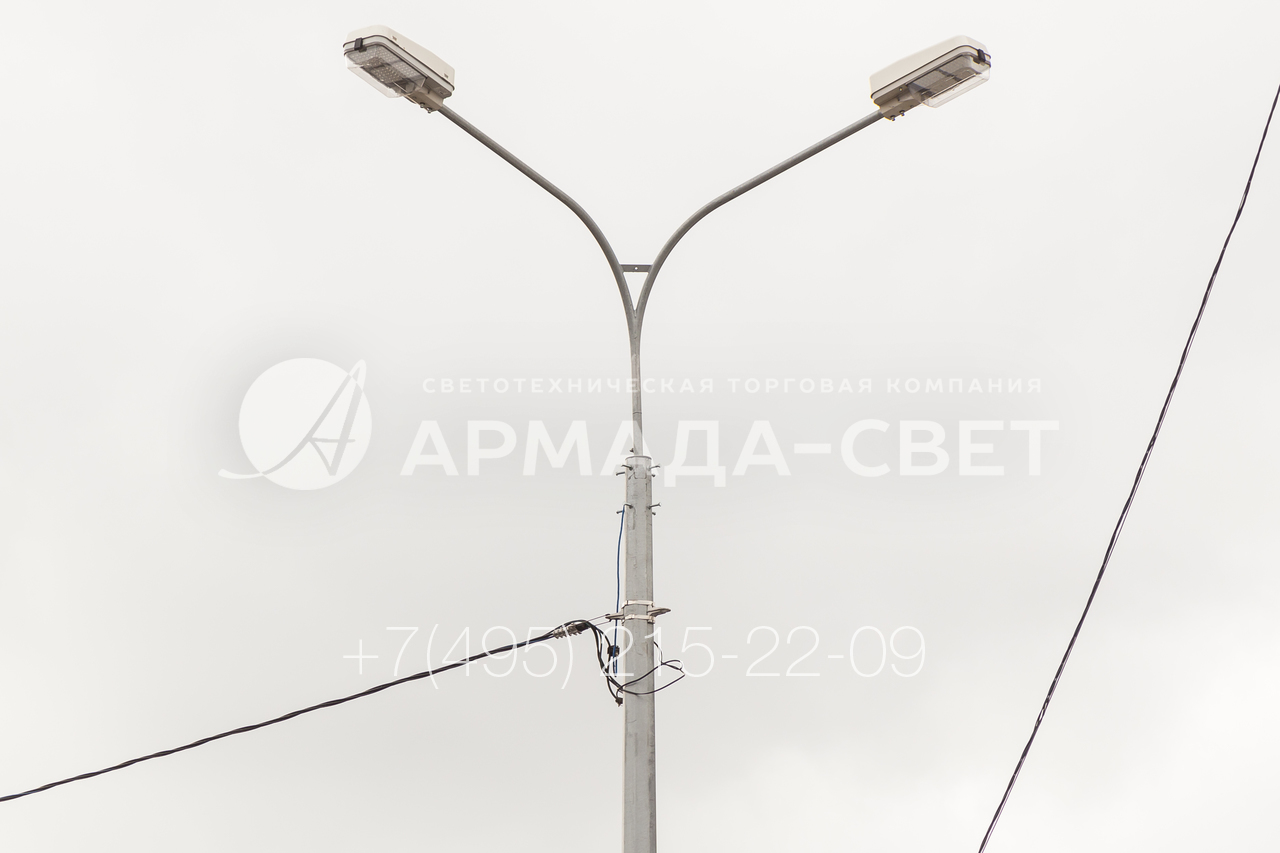

2) У опор уличного освещения типа ОГС ствол имеет граненое поперечное сечение. Сделано это для увеличения несущей способности с одновременным сохранением маленького веса. На изображенной на фото модели установлен кронштейн под два светильника консольного типа. Угол между рожками составляет 90 градусов.

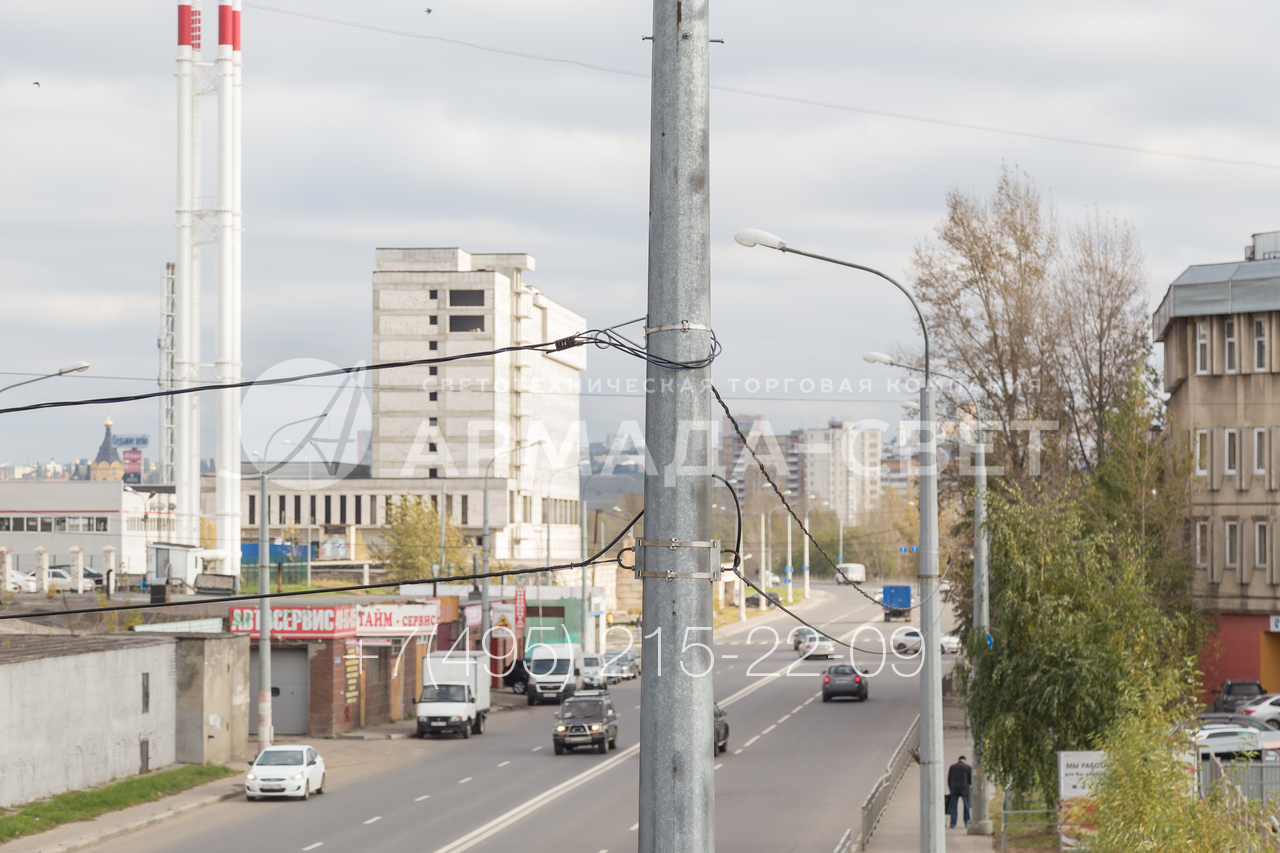

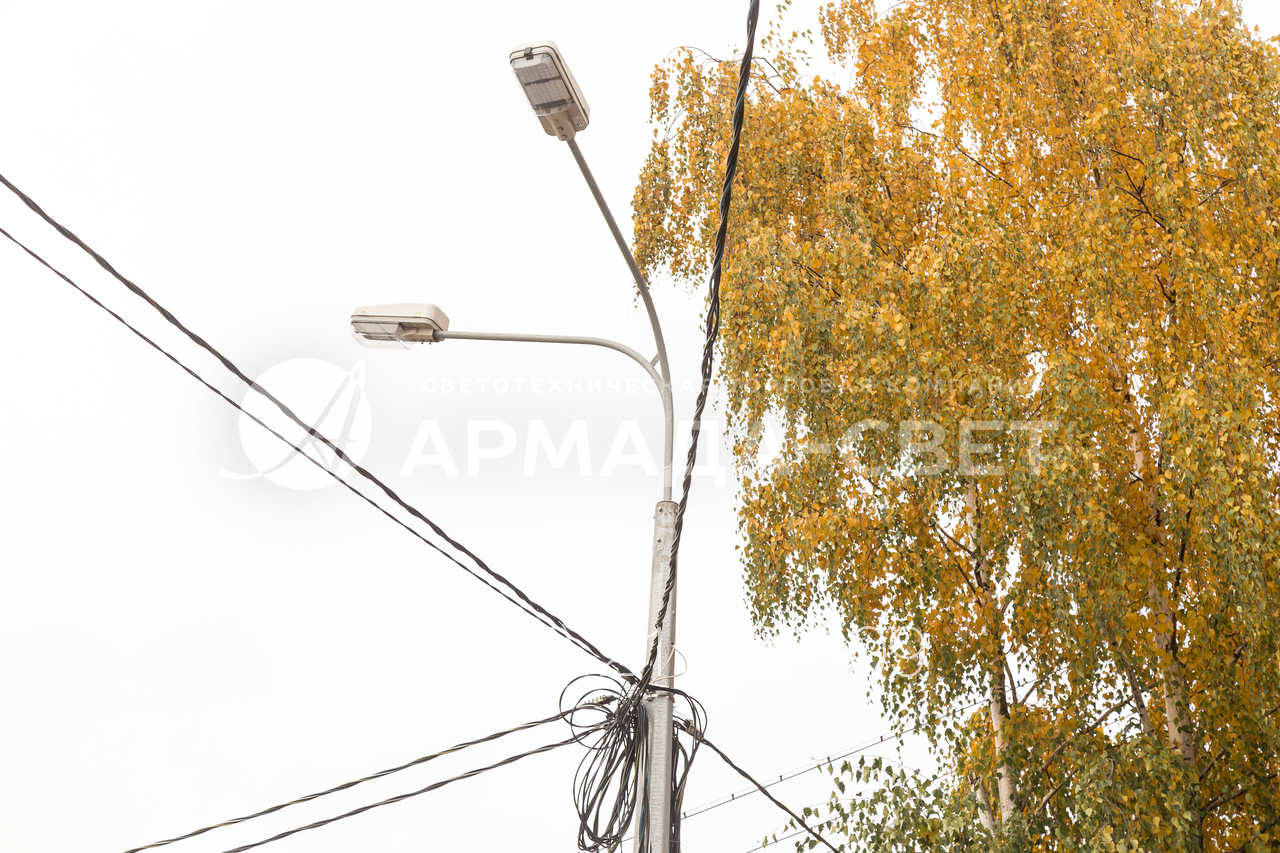

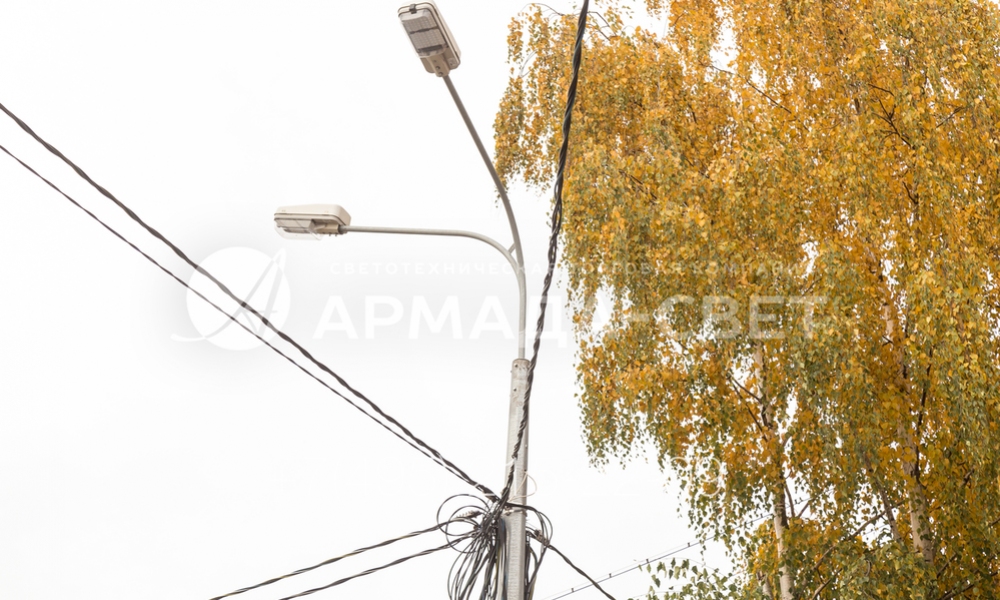

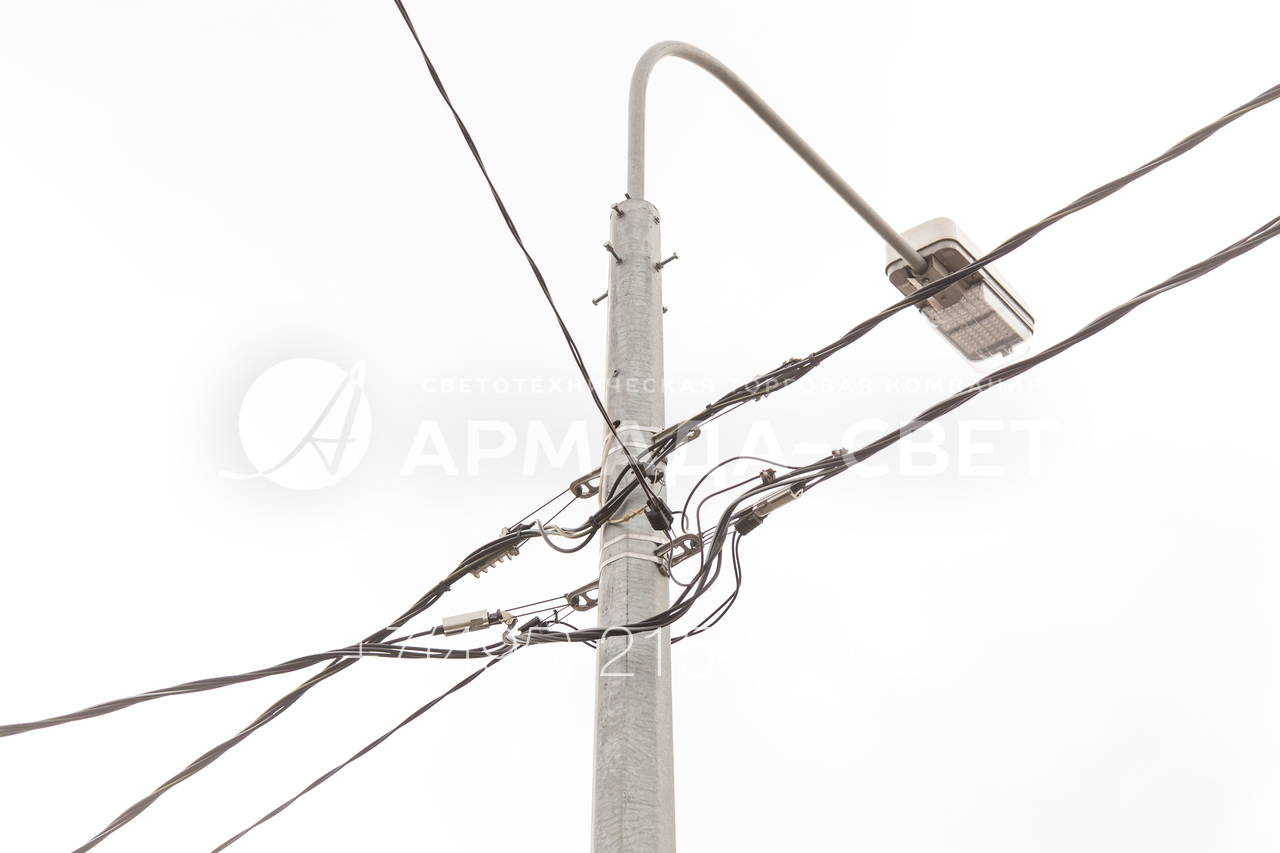

3) На фотографии изображена осветительная опора, к верхушке которой подвешено большое количество тяжелых кабелей для подачи электрической энергии к световым приборам. Изделия этого типа имеют коническую форму ствола, за счет чего центр тяжести снижается к уровню земли. Благодаря этому увеличивается стабильность при сильном ветре и с тяжелыми светильниками.

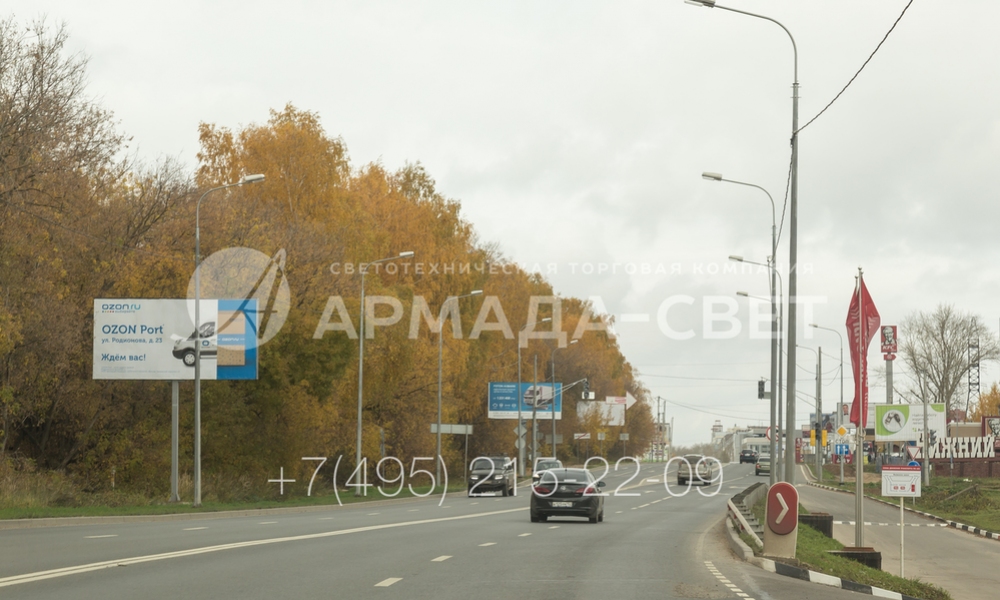

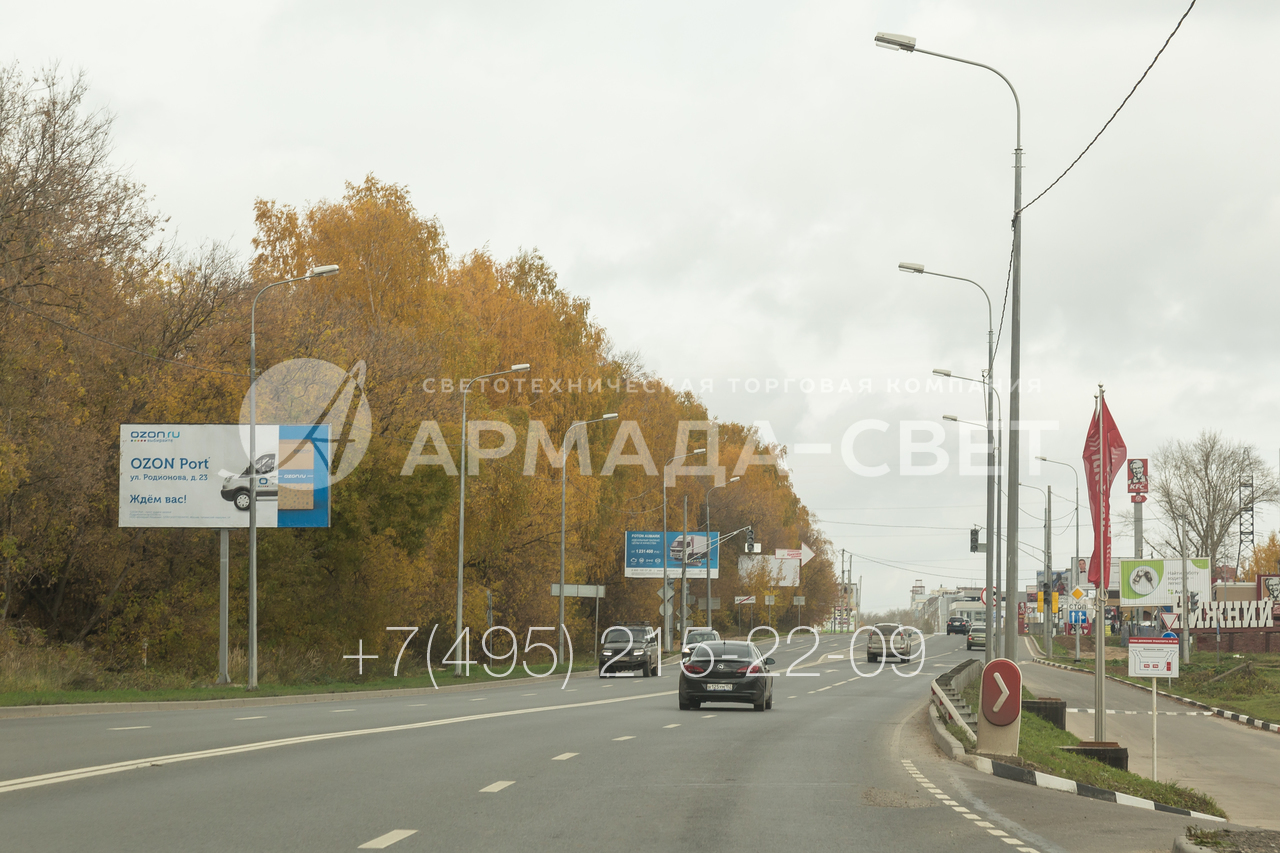

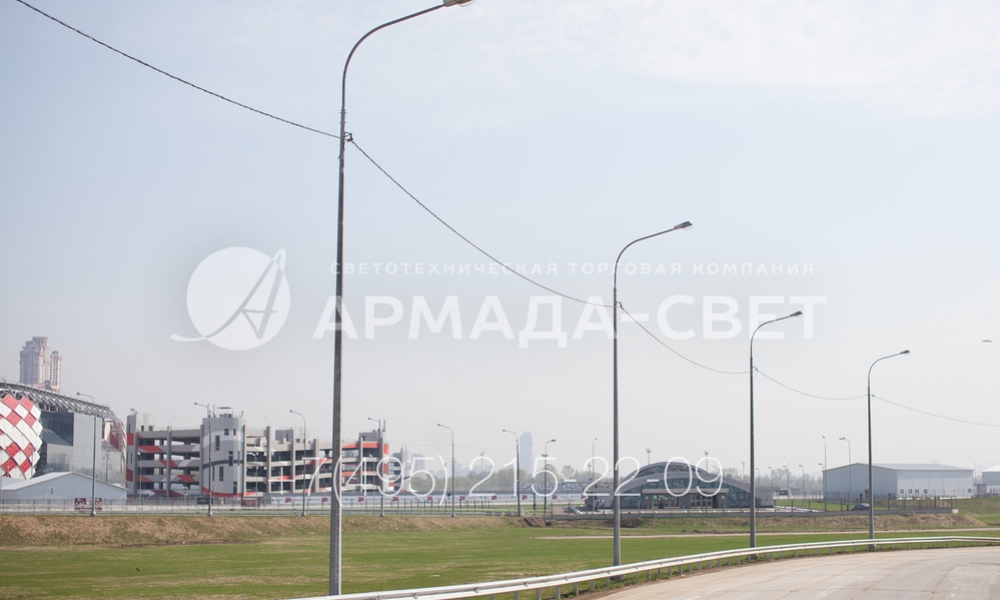

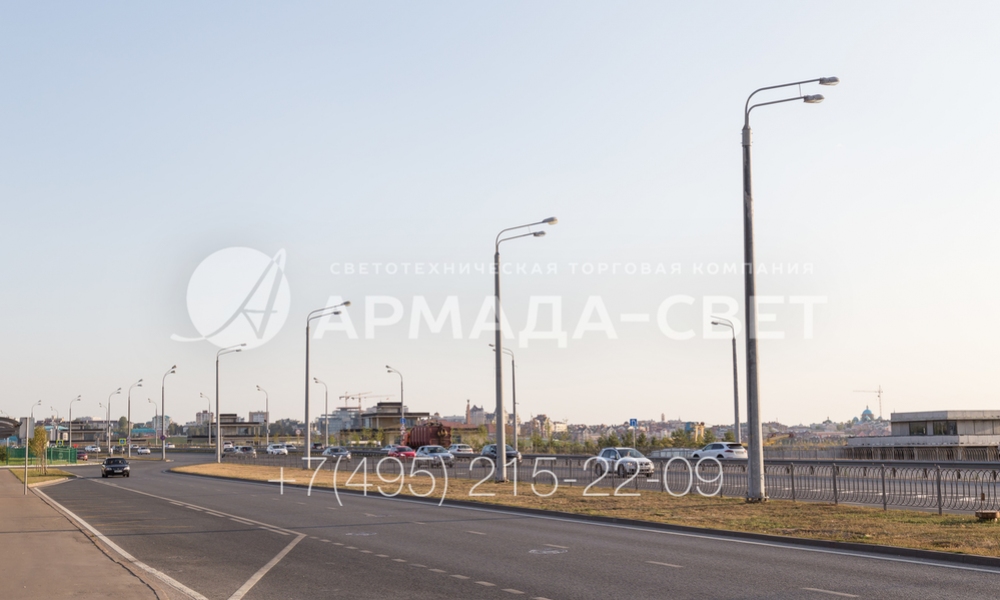

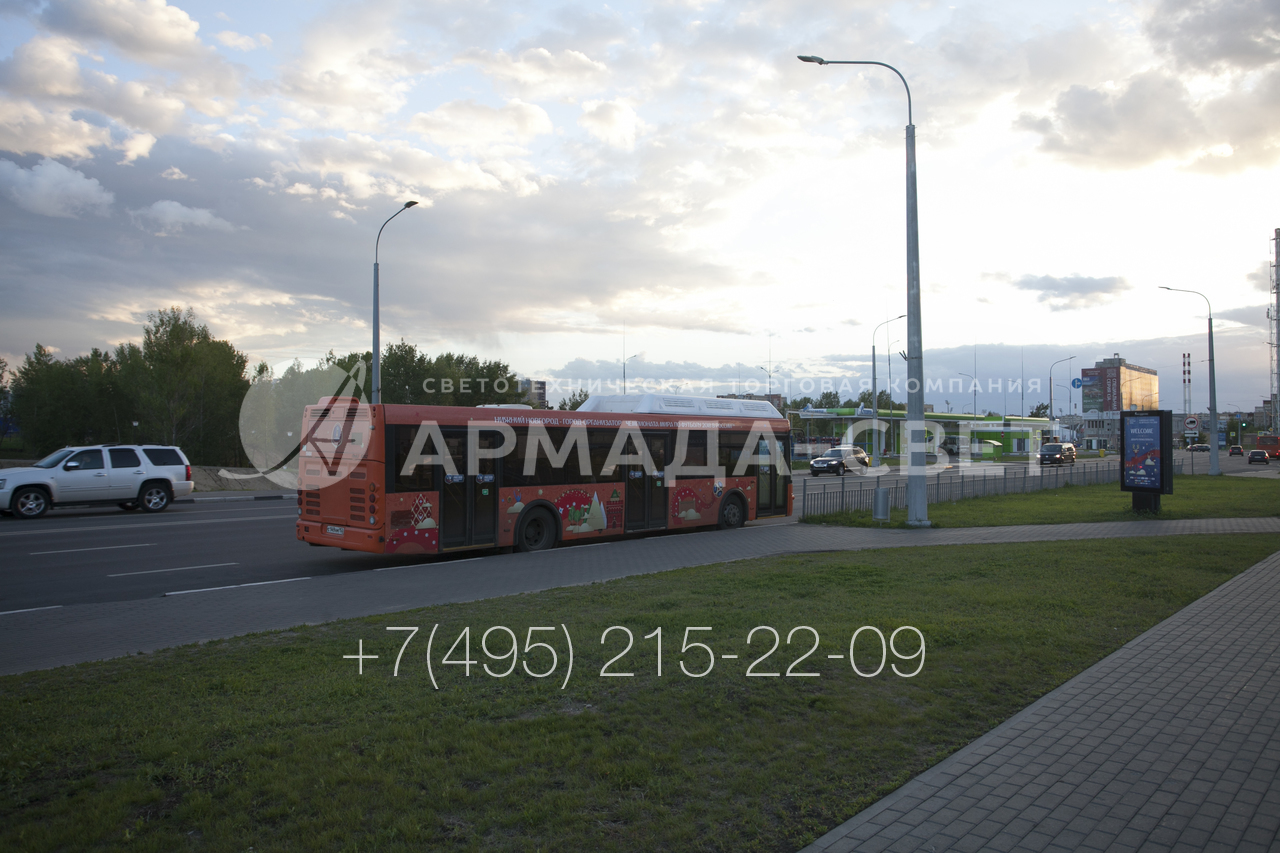

4) На фото изображены опоры ОГУ, которые установлены вдоль автомобильной дороги. Они выдерживают повышенную нагрузку на верхнюю часть и монтируются на фланец. Их часто применяют для освещения дорог, так как благодаря фланцу при повреждении наземной части из-за ДТП ее можно открутить и заменить на новую.

5) На фото изображены усиленные силовые граненые опоры, на верхушке которых закреплены мощные светильники с газоразрядными лампами. Рожки кронштейнов направлены в одну сторону, чтобы ярко осветить дорожную часть. Внизу имеется фланец, поэтому установка выполнена на закладные детали. Подводка кабелей проводится под землей, кабели не видны.

6) Все усиленные граненые осветительные опоры цинкуются методом горячего цинкования. Эта технология позволяет нанести равномерный слой цинка на поверхность углеродистой стали. Толщина цинкового слоя составляет 100 мкм. Защитное покрытие не имеет наплывов, которые могут испортить внешний вид инженерной конструкции.

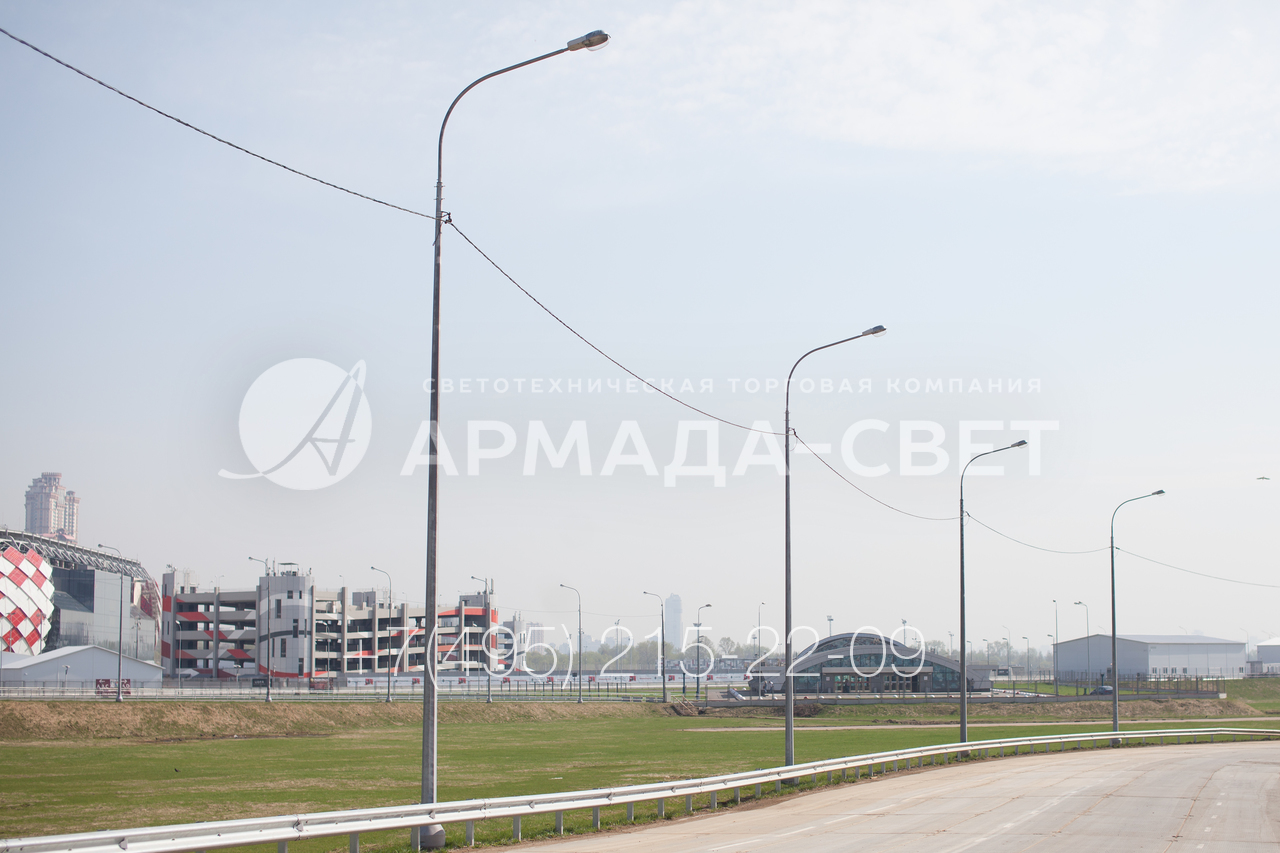

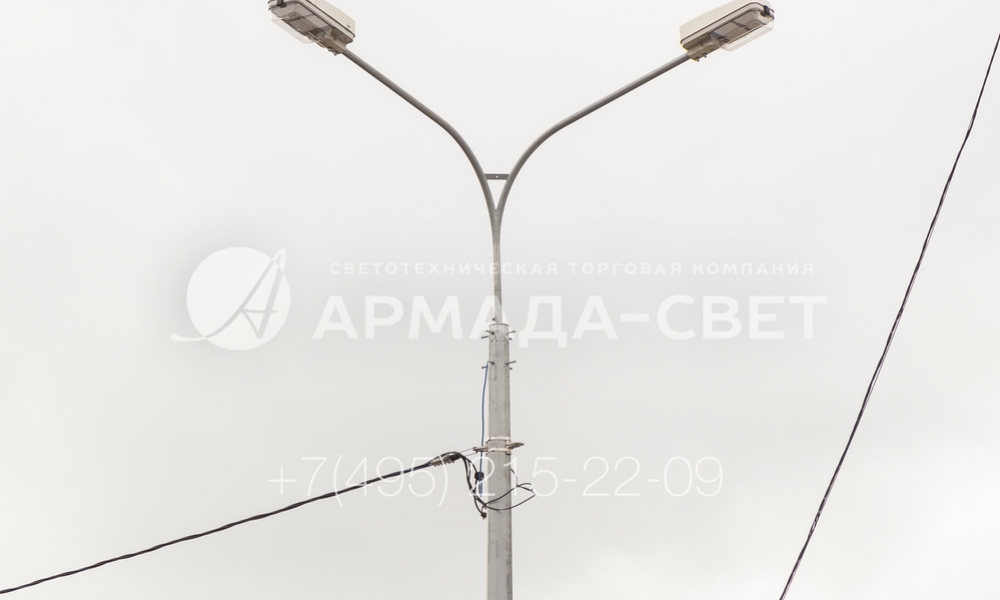

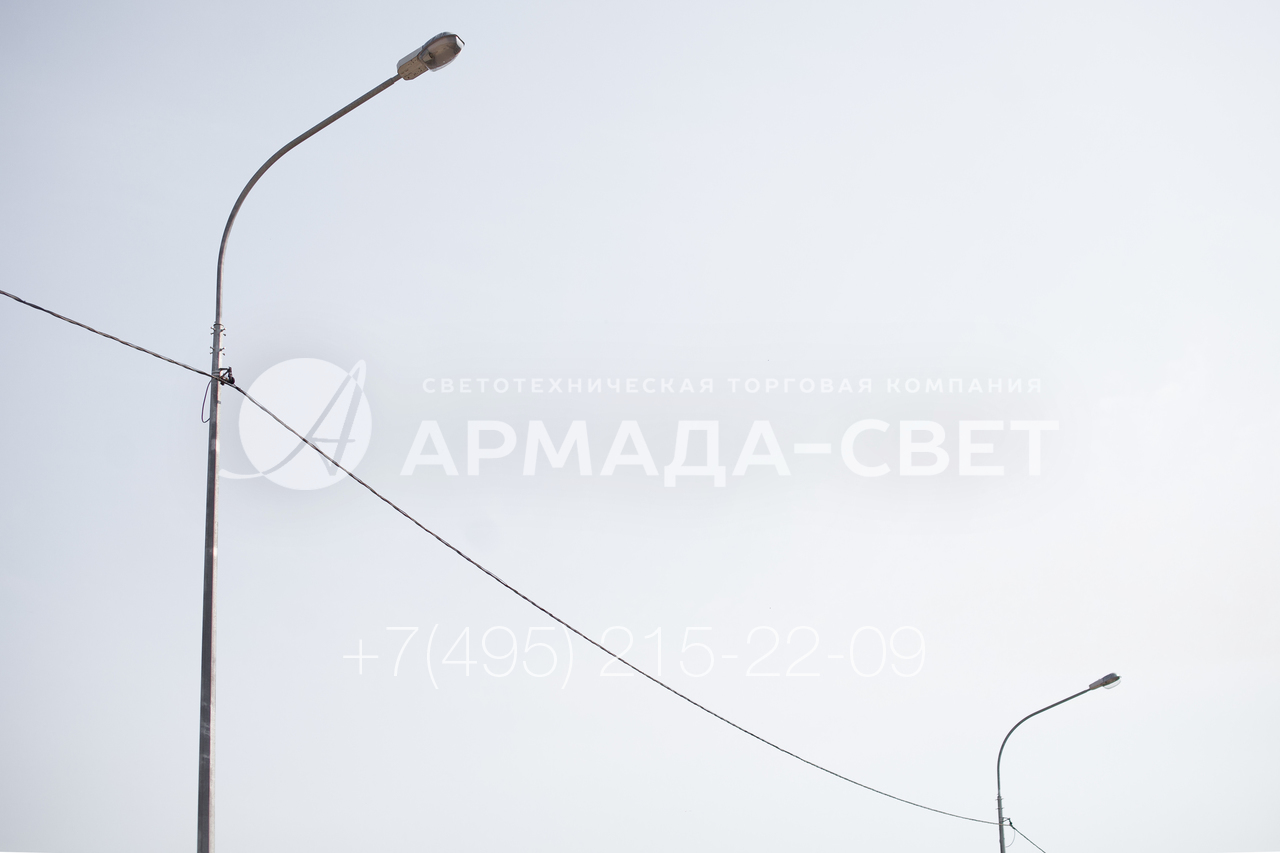

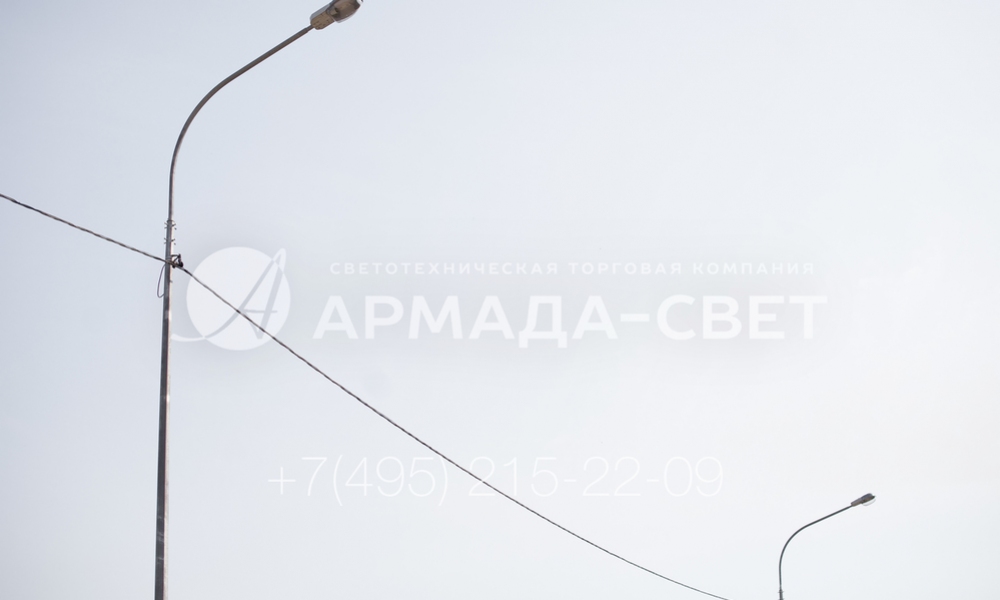

7) На фотографии представлены осветительные опоры усиленного типа, к которым силовой кабель подведен по воздуху. Для подвески использована отдельная арматура. При воздушной подводке кабель защищается от повреждений, которые могут быть вызваны проведением несанкционированных земляных работ вдоль обочины дороги.

8) Опоры уличного освещения модели ОГК делаются из листов углеродистой стали, которые предварительно порезаны на детали нужной формы. Сгибание заготовок для придания им нужной формы производится на гидравлических станках. Деформация происходит с малой скоростью, за счет чего сохраняется внутренняя структура и прочность изделий.

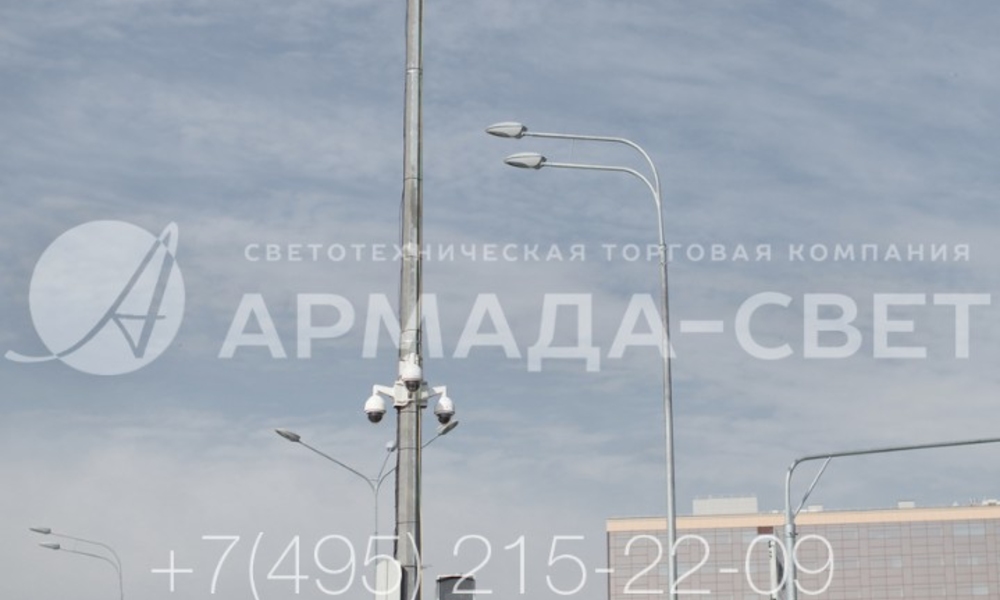

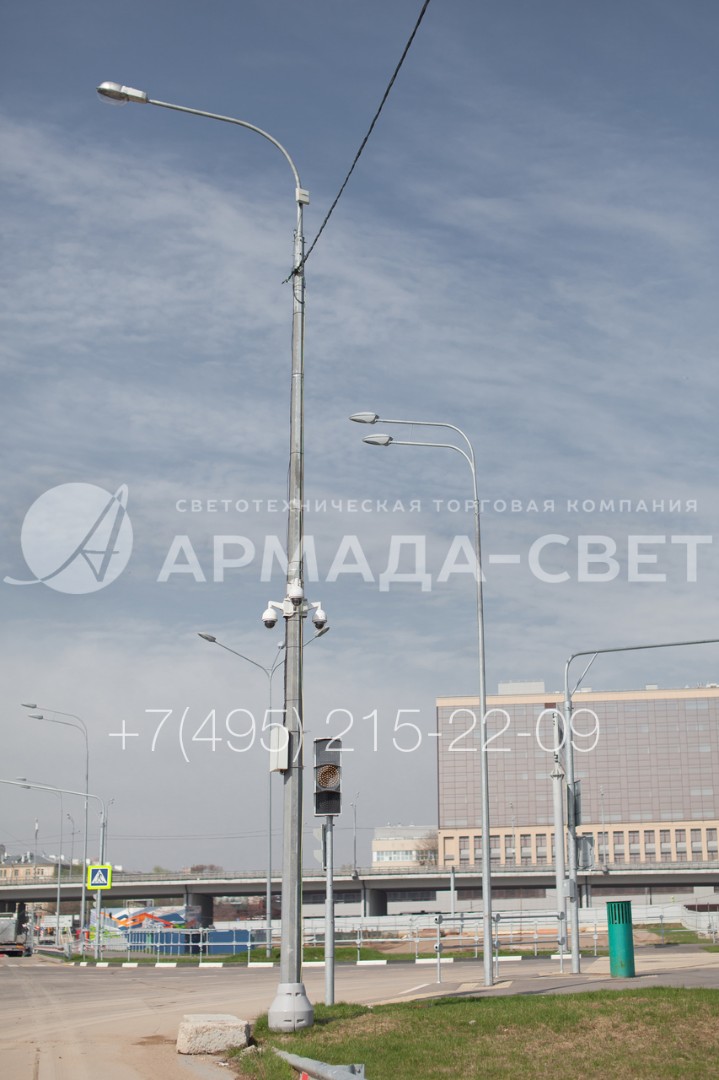

9) Опора ОГУ на фотографии установлена на краю проезжей части и служит для удержания светильника, воздушной силовой линии, камер наблюдения и коммутационного оборудования для них. Фланец, на который установлена наземная часть, задекорирован конической клумбой. При повреждении опора может легко демонтироваться.

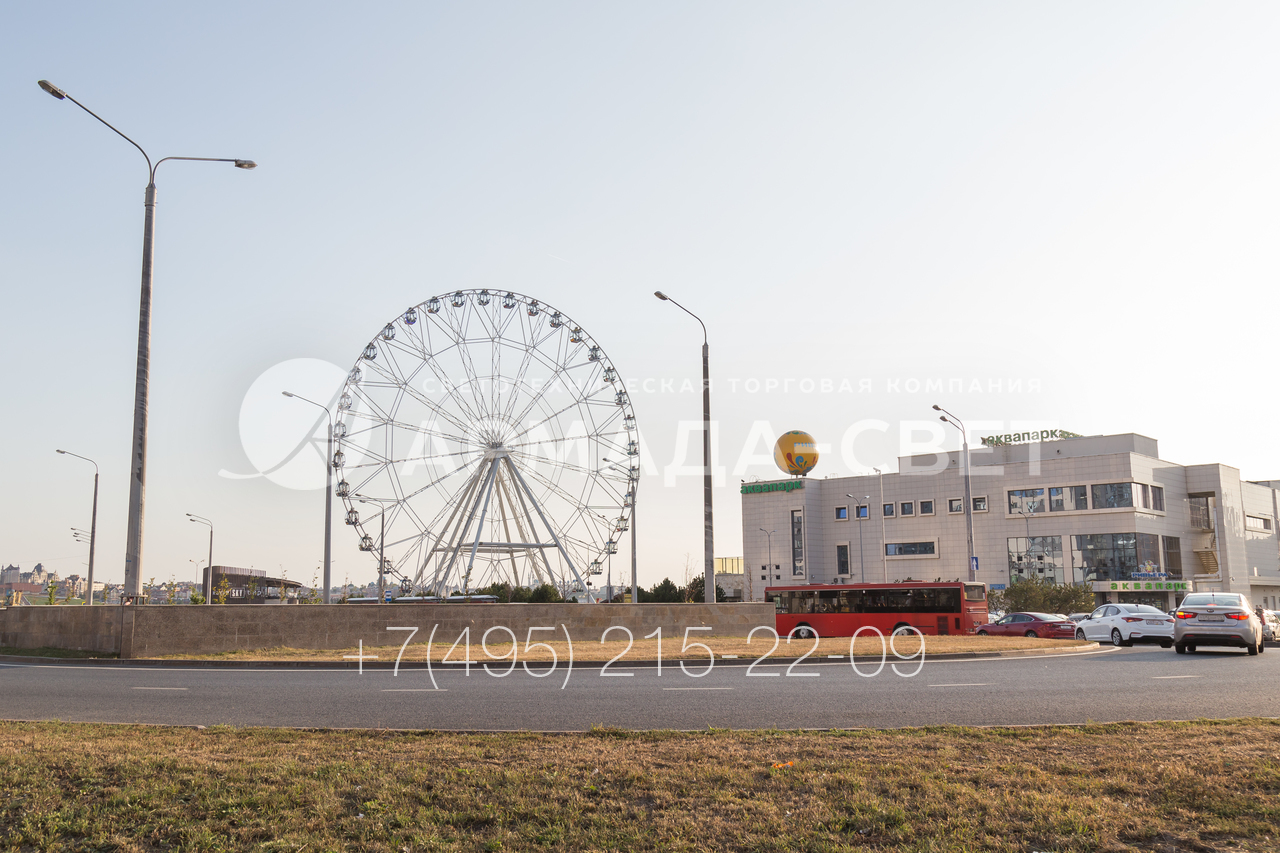

10) При использовании опор ОГУ для освещения мест массового отдыха людей подводка кабелей чаще проводится под землей. Сделано это для того, чтобы улучшить внешний вид освещаемых площадок и предотвратить повреждение кабелей при перемещении специальной техники и габаритных механизмов.
