ОГУ-0.6-12 Опоры граненые силовые

+10

фото

Версия для печати

Область применения: Предназначены для установки светильников, воздушной подвески кабельных сетей наружного освещения (СИП), устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов.

Артикул производителя: ОГУ-0.6-12
Верхний диаметр (мм): 150
Вес (кг): 304
Высота (м): 12
Количество крепежных отверстий: 6
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 420
Назначение опоры: Силовая
Нижний диаметр (мм): 315
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 500
Способ установки: Фланцевая
Тип опоры: СФГ
Установка: фланцевой частью на подготовленный фундамент (металлический закладной элемент и бетон)
Форма ствола опоры: Граненая

В наличии

Цена: от 88 616 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ОГУ 0.6-12 – высотная металлоконструкция силового типа, на вершине которой располагаются кронштейны со светотехникой. Опора применяется для организации освещения на городских улицах и автодорогах, промышленных территориях, районах жилой застройки и спортивных объектах. Стальные столбы предназначены для прокладки СИП по воздуху, а также могут использоваться для установки рекламных щитов и информационных указателей.

Устойчивость к различным нагрузкам обеспечивается за счет граненой поверхности изделия, образуемой посредством сгибания на станках стальных заготовок. Способность противостоять различным типам динамических нагрузок позволяет устанавливать опоры ОГУ 0.6-12 в регионах с сильными ветрами и влажным климатом. Поверхность металла фонарных столбов обрабатывается горячим цинкованием, что создает надежную защиту от ржавчины и воздействия внешних факторов. Такие опоры могут эксплуатироваться до 30 лет без необходимости обновления или замены покрытия.

ОГУ 0.6-12 устанавливаются фланцевым способом посредством размещения на бетонном основании с закладным металлическим элементом. Параметры фундамента рассчитываются для каждой опоры отдельно.

Габаритные размеры опор

Основные параметры опор ОГС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГУ		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГУ-0.6-12	88 616 ₽	150	315	500	420	304	12

Галерея

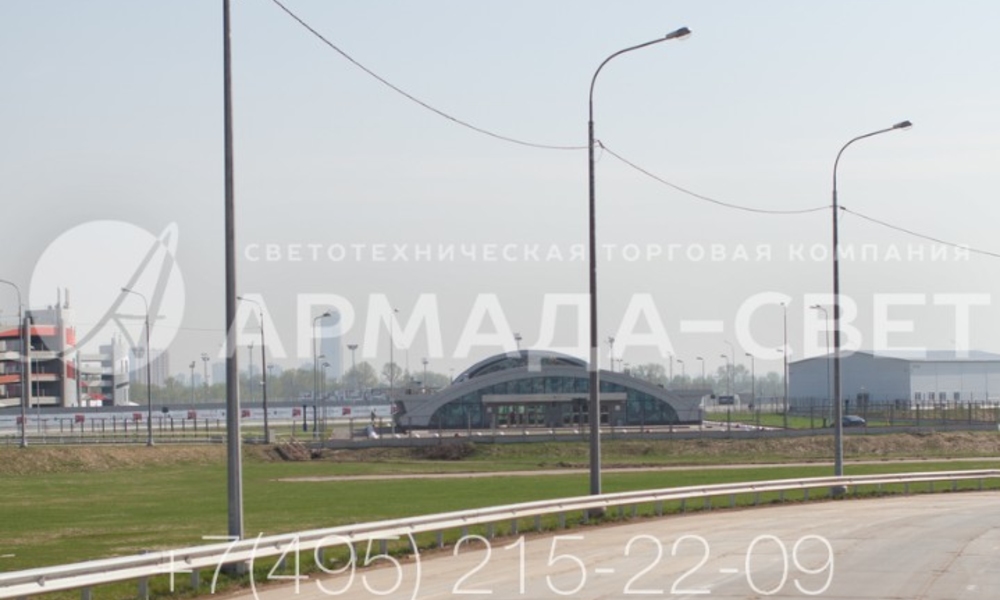

1) Изображенные на фото усиленные конструкции из листовой стали, имеющие граненый конический ствол, выдерживают нагрузку до 600 кг на верхнюю часть. Поэтому осветительные приборы консольного типа – не единственный вид оборудования, который может устанавливаться на оголовке. На ствол можно монтировать видеокамеры, СИП, рекламные щиты и т.д.

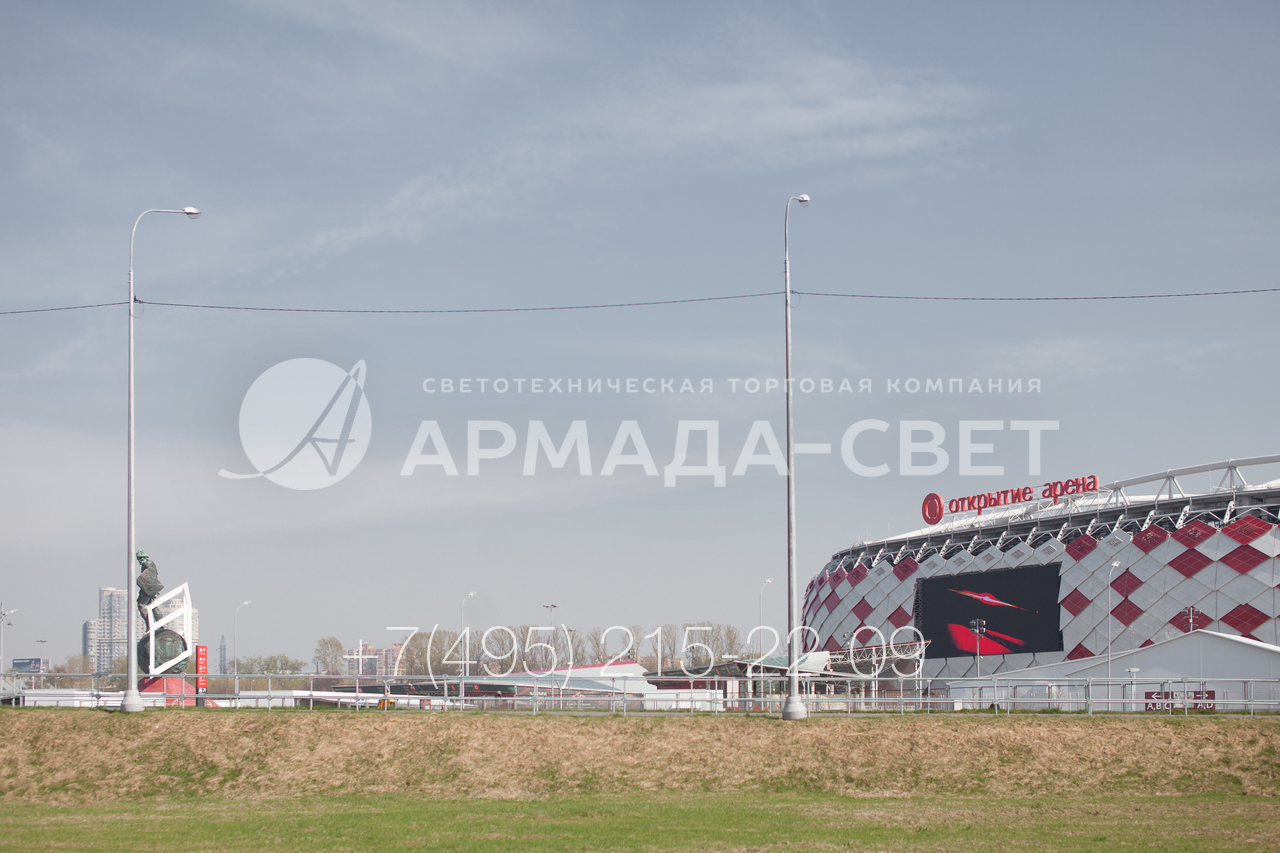

2) На фото изображен воздушный самонесущий изолированный кабель, с помощью которого подводится электричество к стволу для работы электрооборудования. Однако для подачи питания к самому светильнику используются провода, установленные в самом стволе и проходящие через полые детали кронштейна. Поэтому оголовок выглядит аккуратно и лаконично.

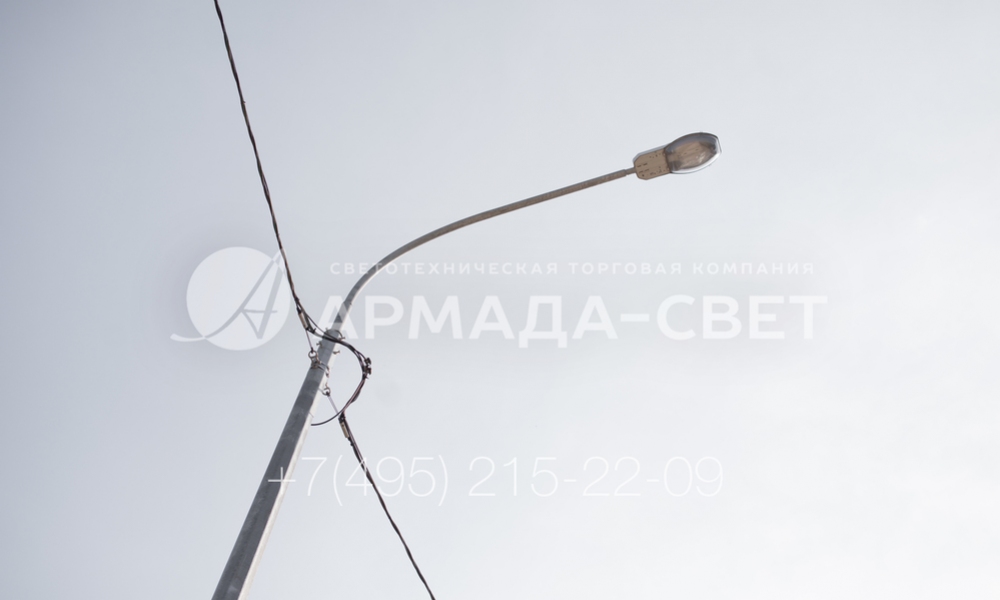

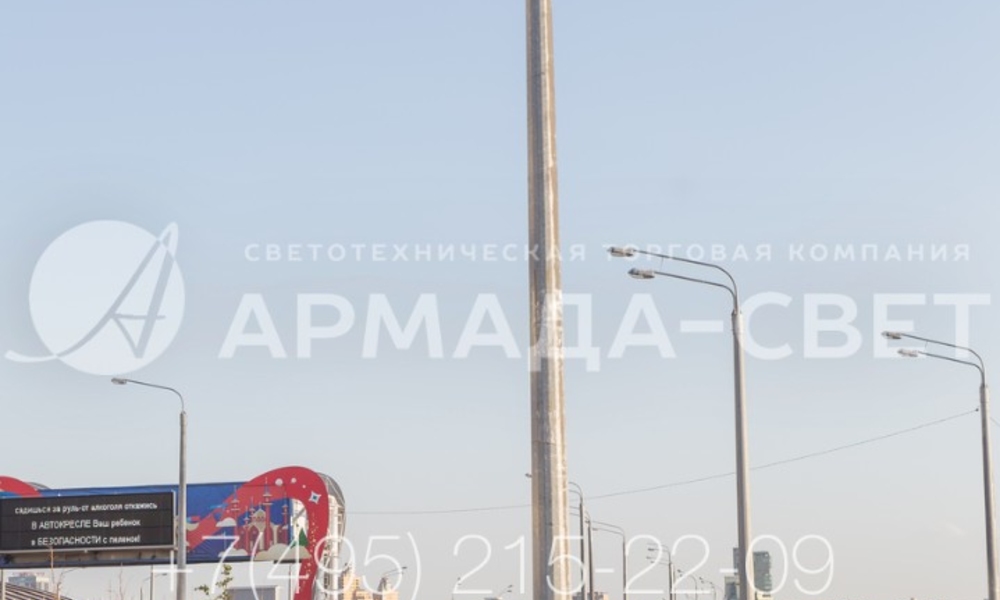

3) Для установки осветительных приборов на оголовке опор используются кронштейны разных типов. На фото видны кронштейны под консольные светильники с одним рожком. С их помощью освещается подъездная дорога к спортивному комплексу. Однако можно монтировать 2 и 4-х рожковые модели для создания заливающего освещения вокруг ствола.

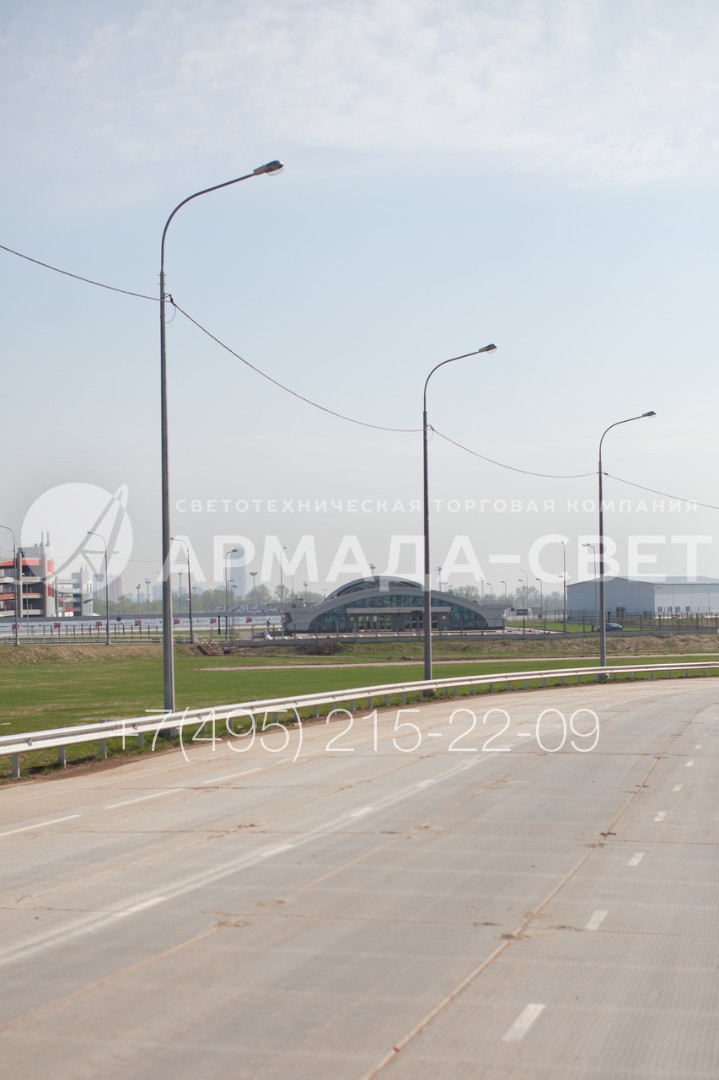

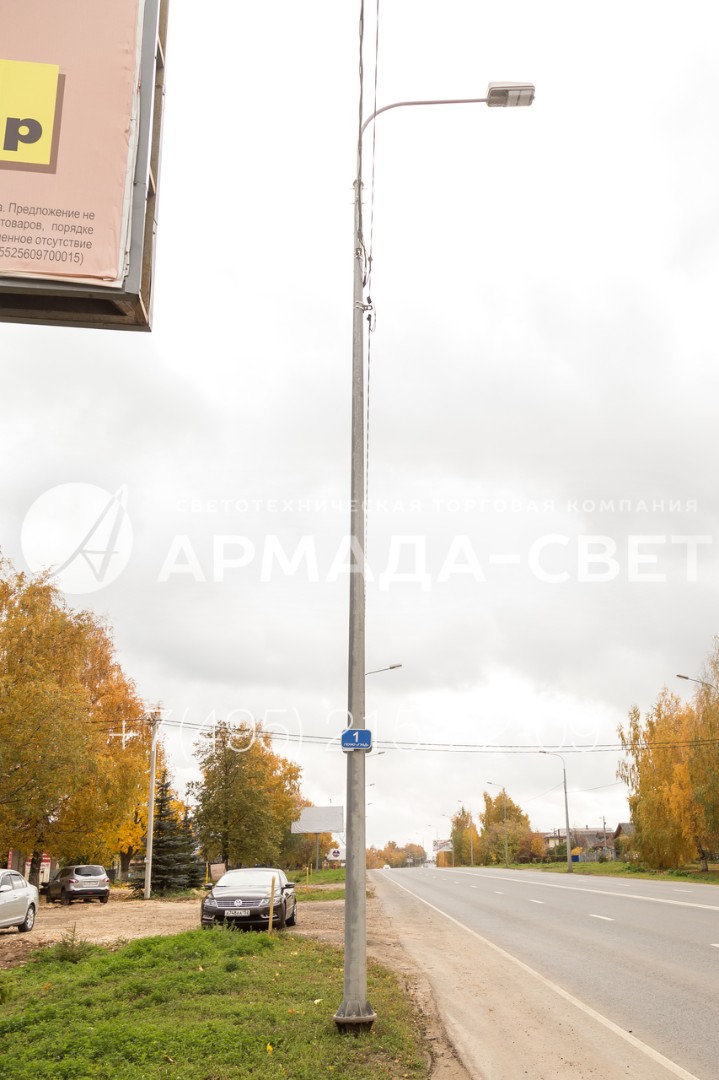

4) На фото изображена граненая усиленная опора уличного освещения с фланцевым способом установки. На стволе конструкции установлена информационная табличка. Для освещения используется светодиодный светильник консольного типа, смонтированный на радиальном однорожковом кронштейне. Силовые линии подводятся по воздуху.

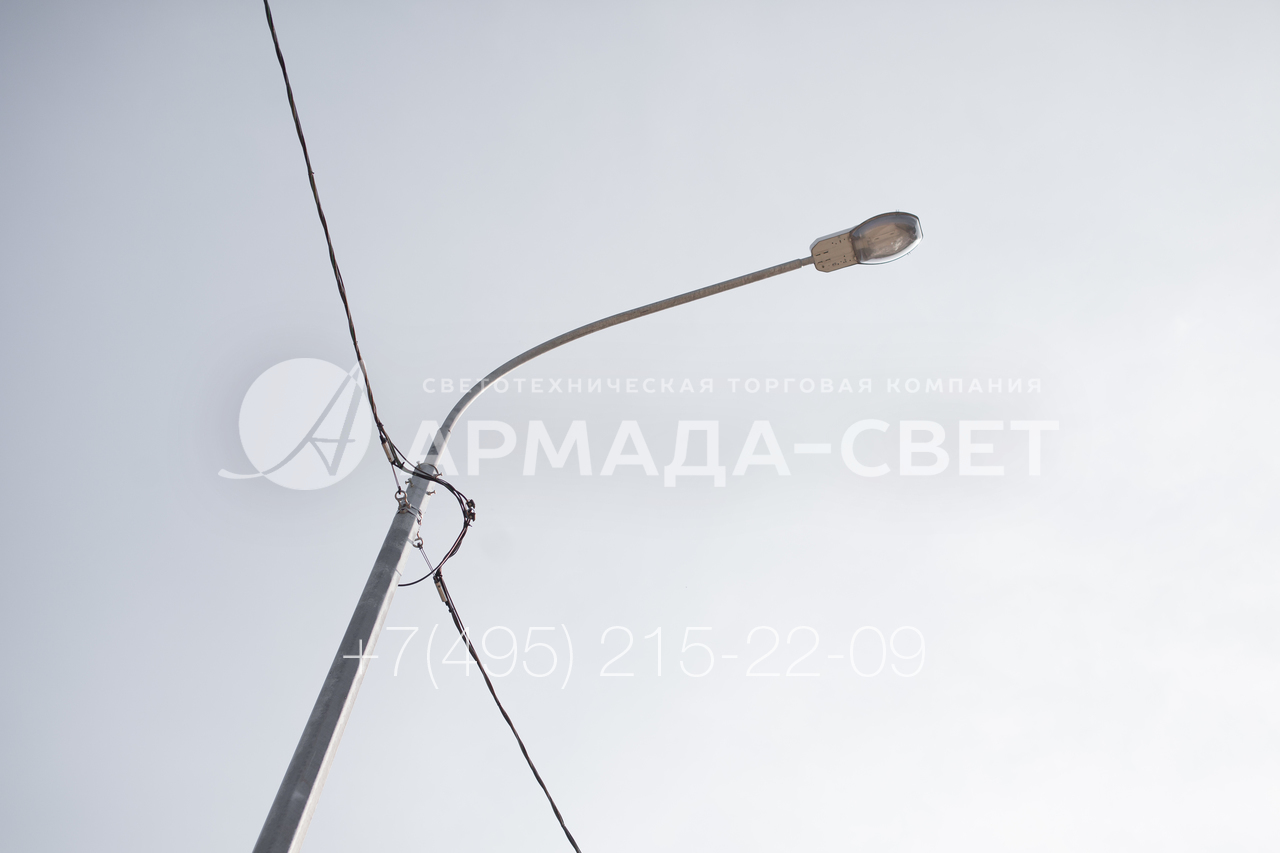

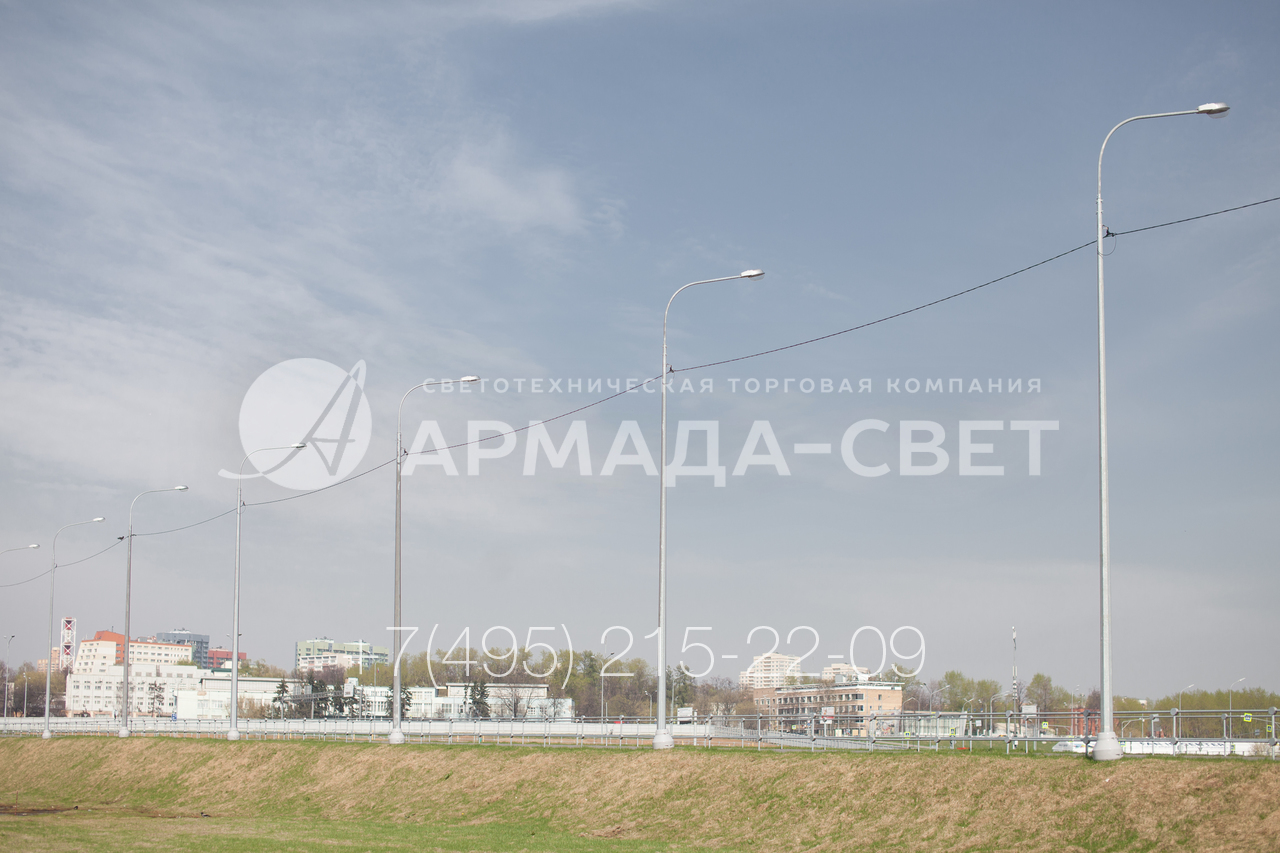

5) Опоры ОГУ могут подключаться к электрическим линиям под землей, чтобы улучшить внешний вид освещаемых улиц. В этом случае в конструкцию опоры производитель вносить определенные изменения. В нижней части делается ревизионное отверстие, в котором устанавливаются клеммные колодки и устройства защитного отключения.

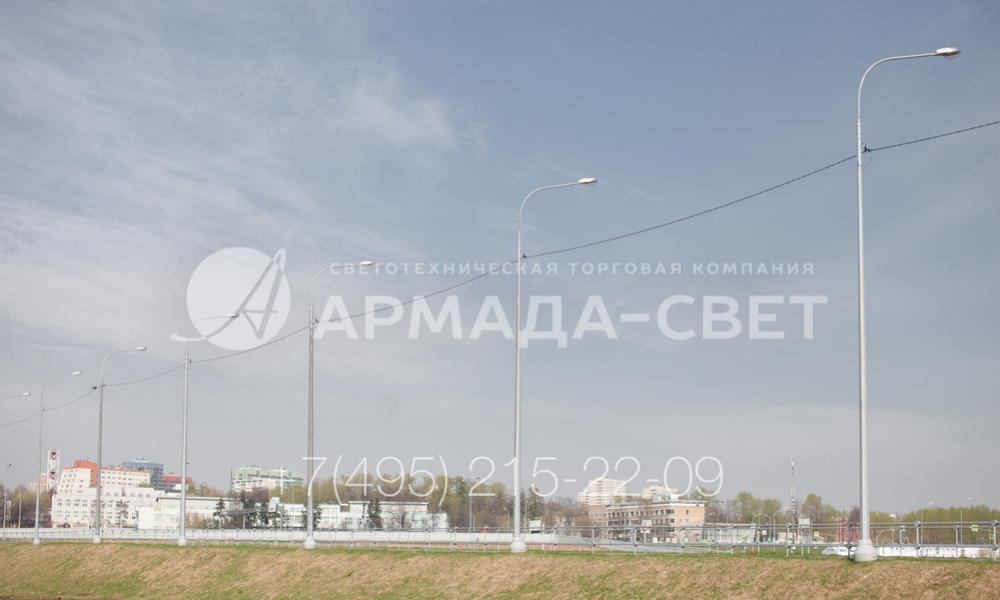

6) Верхняя часть осветительной опоры с граненым стволом усиленного типа имеет универсальную форму. На него можно устанавливать кронштейны, у которых имеется хвостовик с ограничительной шайбой. Хвостовик вставляется в опору на большую глубину и обеспечивает увеличенную площадь соприкосновения деталей. Улучшенное сцепление гарантирует большую прочность.

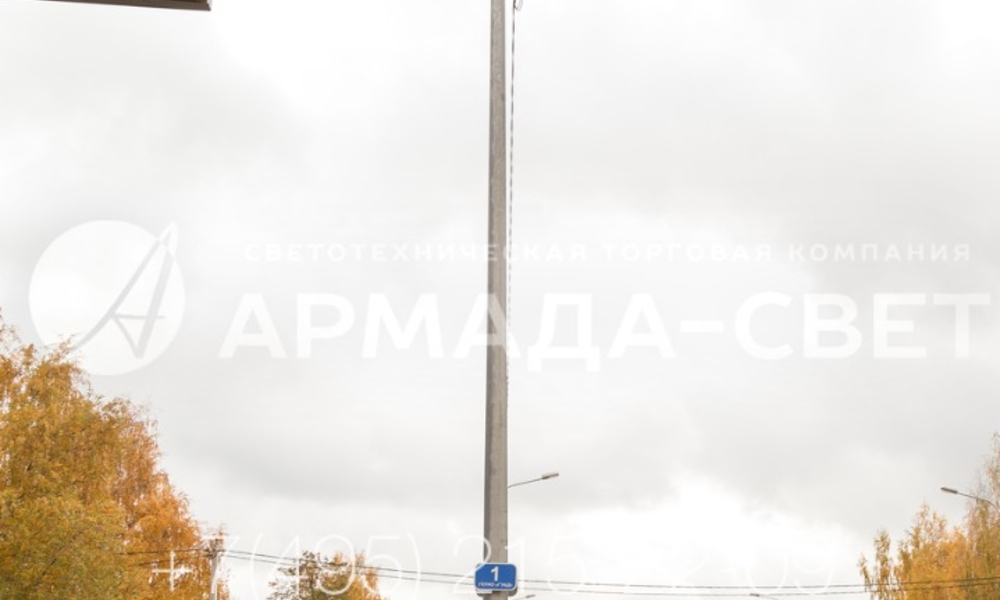

7) При покупке осветительных опор ОГУ, верхняя часть которой изображена на фотографии, покупатель может выбирать различные модификации изделий. Производитель использует разные типы сталей для конкретных климатических условий эксплуатации, а также может заменить фланец для установки на ЗДФ на хвостовик для бетонирования в фундаменте.

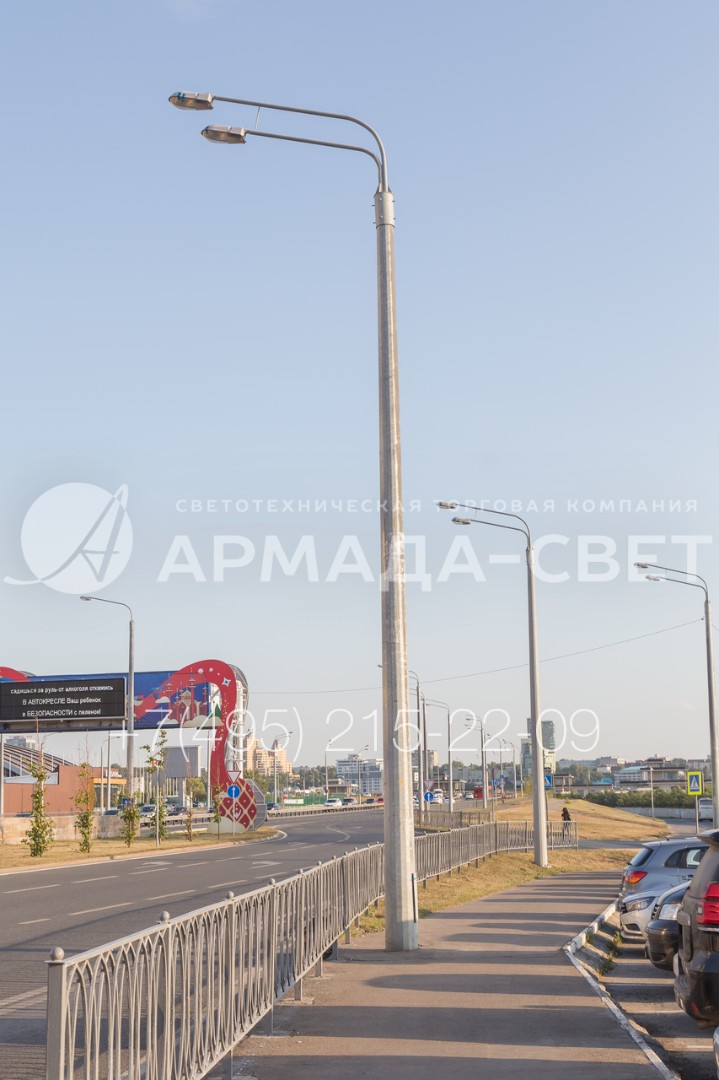

8) Опоры с граненым стволом устанавливаются вдоль автомобильных дорог на фланец. Однако у этого варианта есть минус – наличие массивного монтажного узла в нижней части, который портит внешний вид обочины автомобильной дороги или улицы. Чтобы избежать этого, фланец декорируется специальной тумбой.

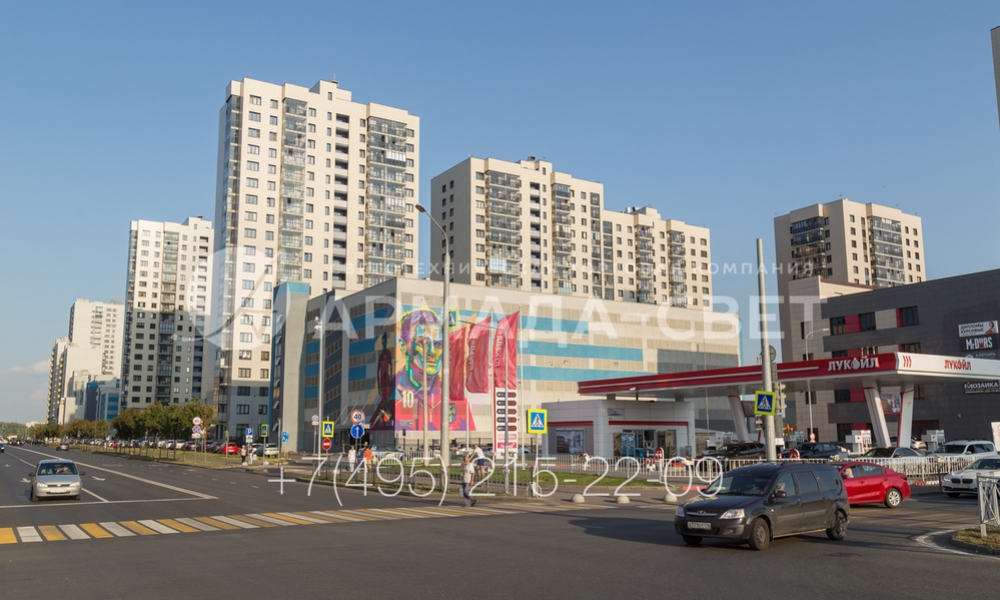

9) На фото изображены опору ОГУ, которые освещают территорию автозаправочной станции в городе и подъездные пути к ней. Чтобы улучшить внешний вид объекта выбрана подземная подводка кабелей. Все изображенные на фото опоры имеют в нижней части ревизионное отверстия, чтобы облегчить процесс коммутации подземных кабелей и проводки ствола.
