ОГУ-0.7-11 Опоры граненые силовые

+10

фото

Версия для печати

Область применения: Предназначены для установки светильников, воздушной подвески кабельных сетей наружного освещения (СИП), устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов.

Артикул производителя: ОГУ-0.7-11
Верхний диаметр (мм): 150
Вес (кг): 282
Высота (м): 11
Количество крепежных отверстий: 6
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 420
Назначение опоры: Силовая
Нижний диаметр (мм): 315
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 500
Способ установки: Фланцевая
Тип опоры: СФГ
Установка: фланцевой частью на подготовленный фундамент (металлический закладной элемент и бетон)
Форма ствола опоры: Граненая

В наличии

Цена: от 82 203 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Фланцевая опора силового типа ОГУ 0.7-11 – высотная металлоконструкция. Граненая поверхность изделия является результатом сгибания стальных заготовок на гибочном оборудовании. Для приспособления опорных столбов к условиям эксплуатации во внешней среде применяется защитное покрытие, образуемое на поверхности опоры в результате горячей оцинковки. Фонарные столбы ОГУ 0.7-11 применяются для создания внешней освещенности на объектах городской инфраструктуры, в парковых зонах, на магистралях и автострадах, жилых и промышленных районах.

Особенности конструкции опоры данного типа позволяют применять ее для прокладки силовых кабельных систем, организации низковольтных ЛЭП, а также установки рекламных конструкций, дорожных знаков, инфоуказателей. Внешняя подсветка с помощью опор данного типа осуществляется за счет размещения в верхней части столба многорожковых кронштейнов со светотехникой.

Конструкция столба образуется за счет сварки свободных краев изделия продольным сварочным швом. Такой подход облегчает вес опоры и одновременно повышает ее устойчивость. Опоры монтируются на закладной бетонный фундамент фланцевым способом.

Габаритные размеры опор

Основные параметры опор ОГС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГУ		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГУ-0.7-11	82 203 ₽	150	315	500	420	282	11

Галерея

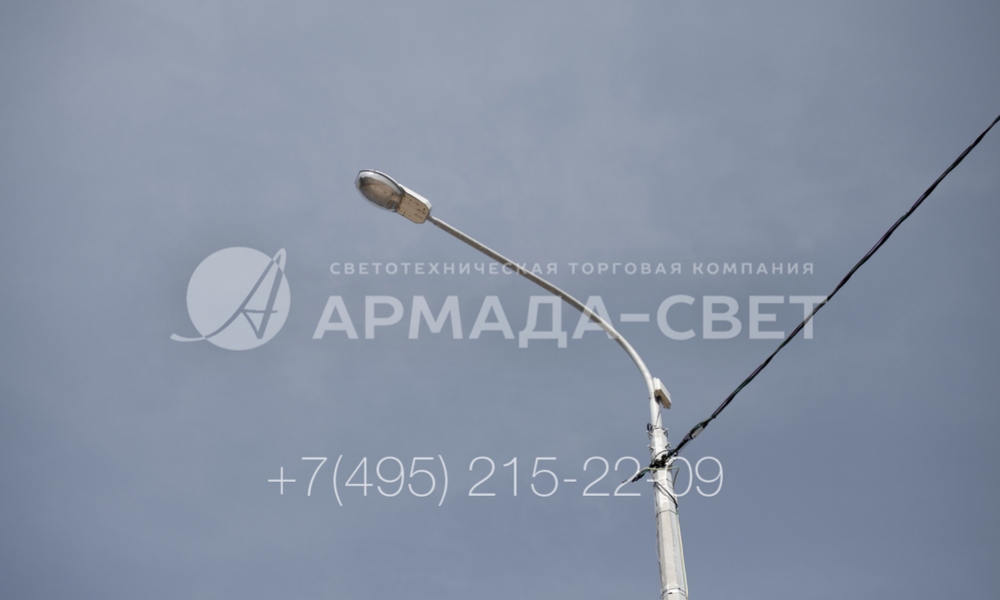

1) На фотографии изображен оголовок осветительной опоры усиленного типа, который предназначен для установки кронштейна с хвостовиком и ограничительной шайбой. При необходимости можно заказать у производителя модификацию опоры, на которую можно ставить кронштейны с обечайкой и креплением с помощью болтов на ней.

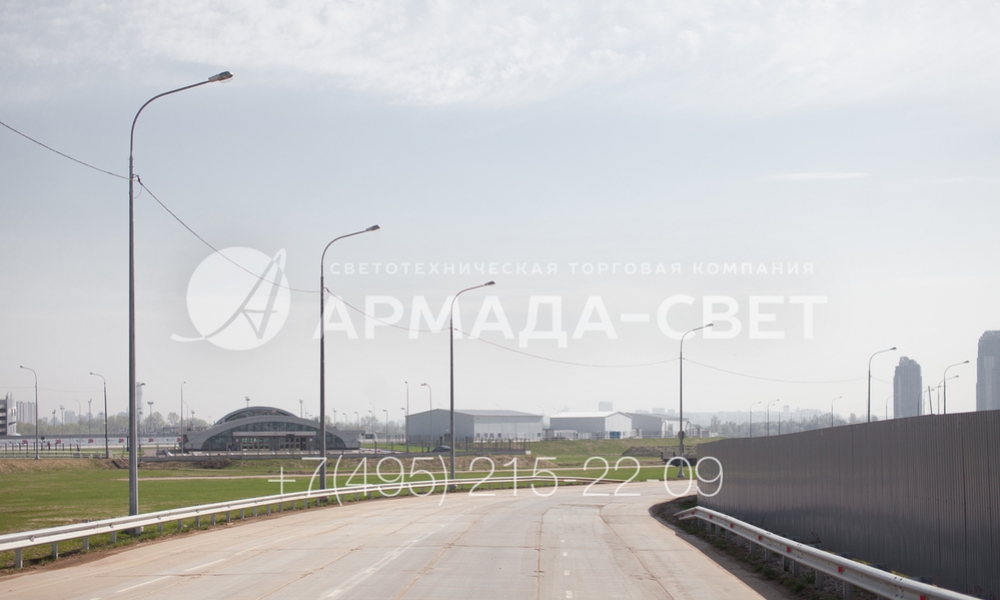

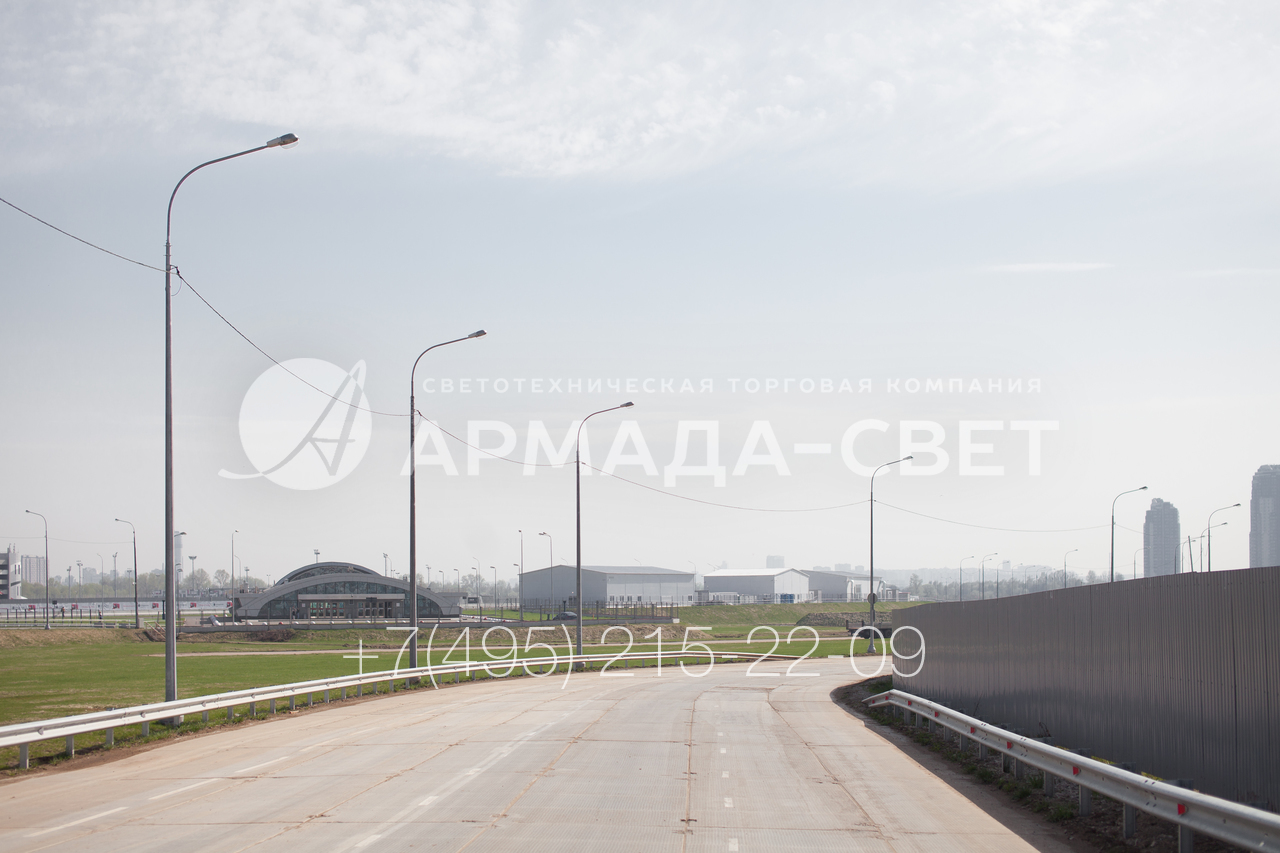

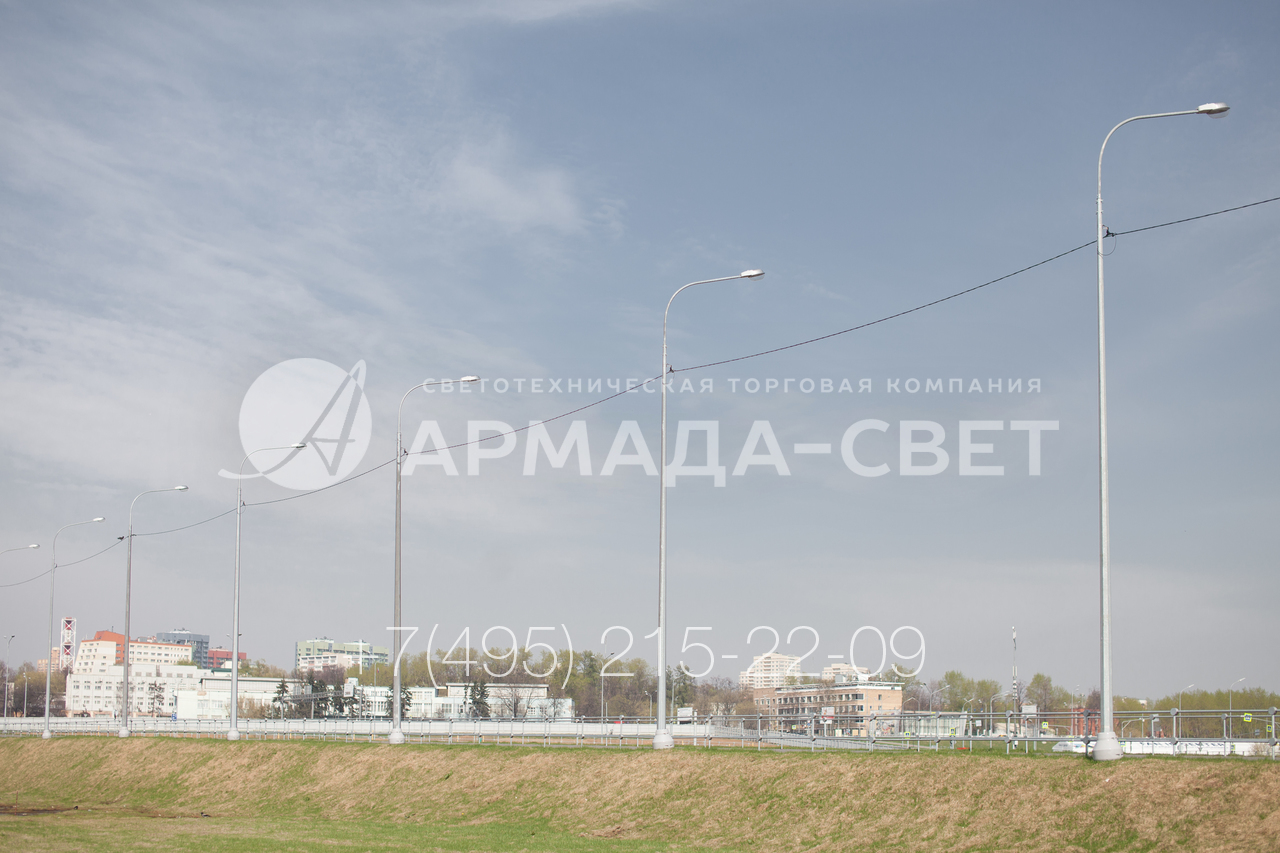

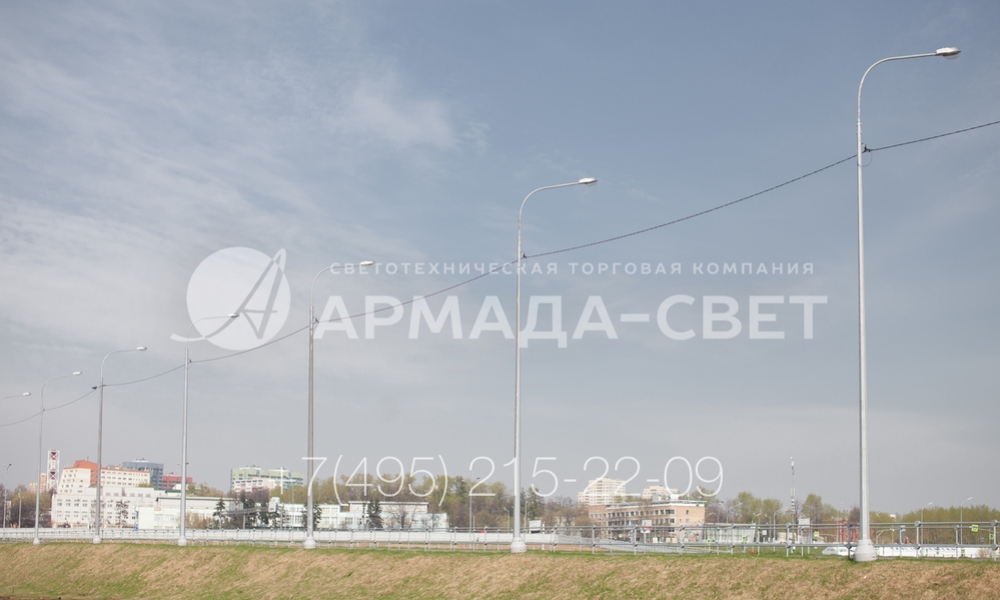

2) Осветительные опоры ОГУ имеют красивый внешний вид, поэтому опоры органично смотрятся на обочинах дорог, вдоль улиц в населенных пунктах. На фото изображены конструкции, которые освещают двухполосную дорогу со средней интенсивностью движения. Воздушный силовой кабель не портит внешний вид инженерной сети, так как аккуратно подвешен на арматуру.

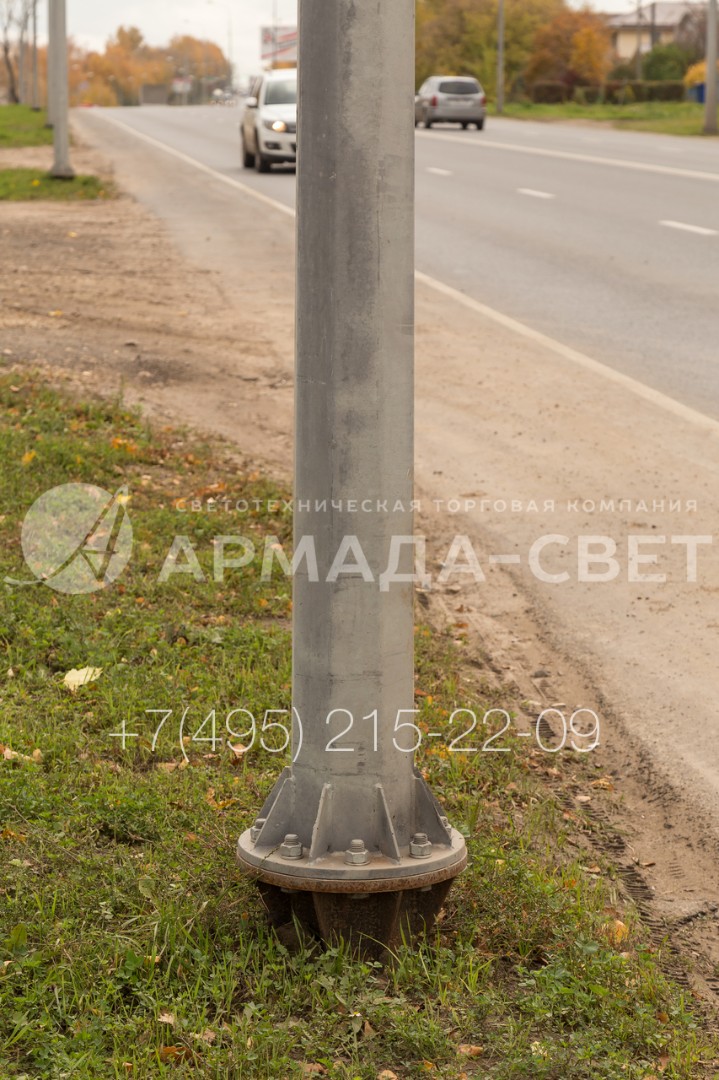

3) При установке усиленных граненых опор типа ОГУ часто применяется фланец. На фото изображен монтажный узел конструкции. Внизу видна верхняя часть трубчатой закладной детали фундамента. Для увеличения прочности инженеры прибегли к использованию треугольных косынок, которые приварены к самому фланцу и стволу опоры.

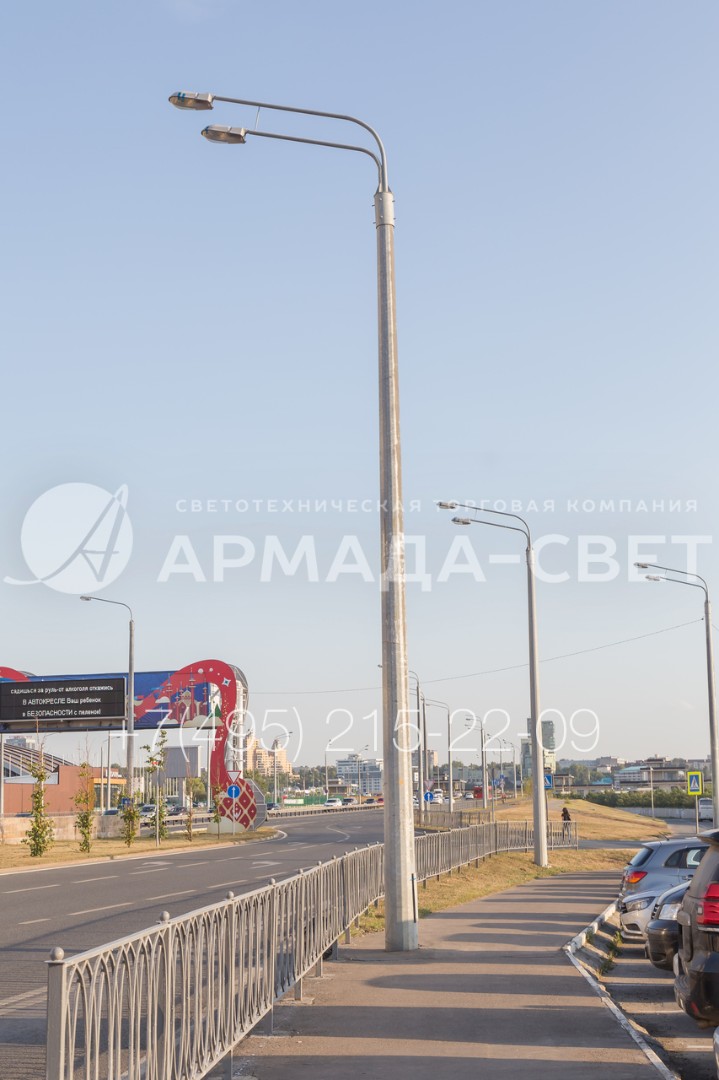

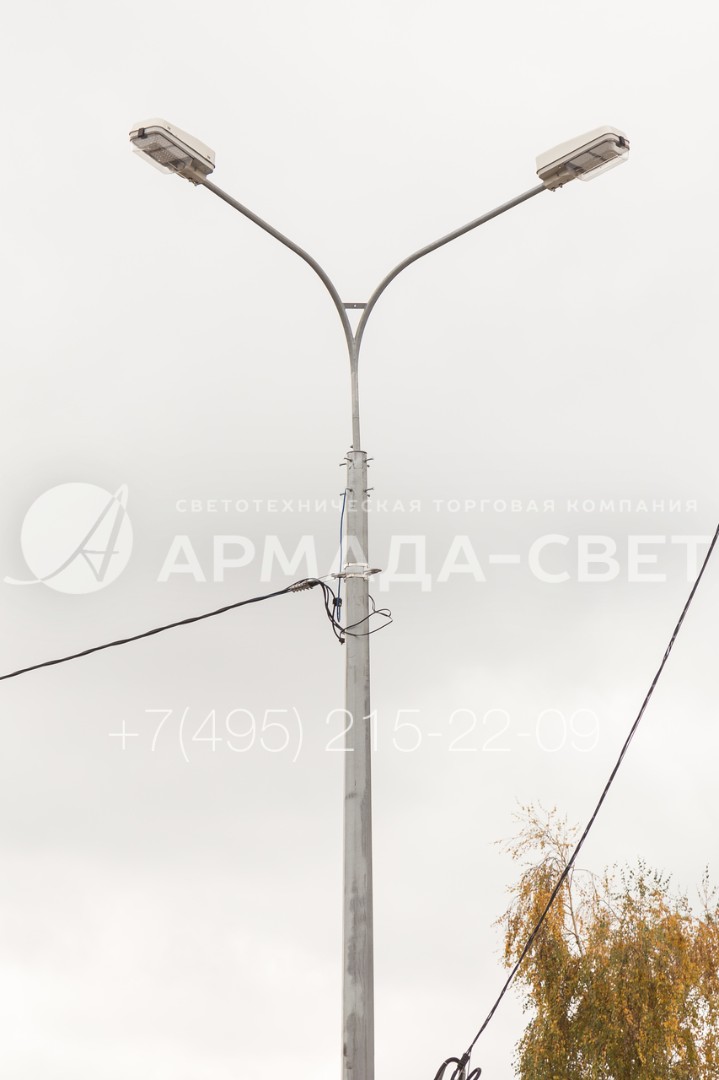

4) Усиленные опоры этой модификации могут выдерживать нагрузку на верхнюю часть в пределах 700 кг и имеют высоту 11 метров. Они часто применяются для создания заливающего освещения различных территорий. В представленном на фото примере на оголовок установлен двухрожковый кронштейн с консольными светодиодными светильниками.

5) На фото изображена мощная осветительная опора с граненым стволом, на верхушке которой установлен кронштейн с креплением за обечайку. Два размещенных друг над другом светильника ярко освещают проезжую часть. Установка производится на хвостовик, поэтому в месте монтажа отсутствует массивный круглый фланец.

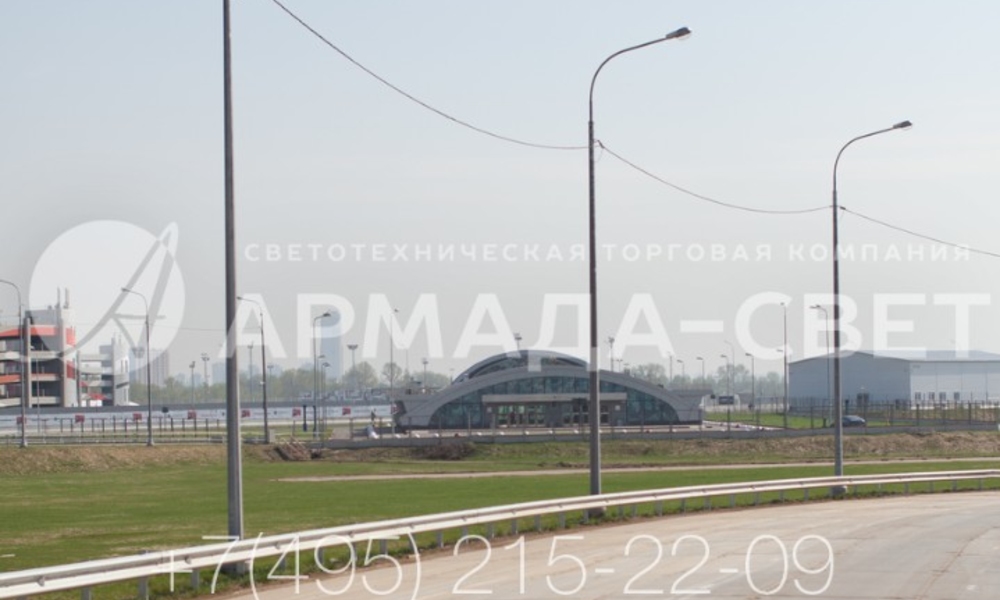

6) При строительстве систем освещения автомобильных дорог важно сократить сроки монтажа большого количества инженерных конструкций. Для этого рекомендуется применять фланцевые опоры. При их монтаже операции бетонирования закладных деталей фундамента и крепления наземной части разделяются по времени, поэтому могут поручаться разным бригадам.

7) Все опоры типа ОГУ на последнем этапе производства цинкуются. Это покрытие не только защищает углеродистую сталь от коррозии, но и придает конструкциям красивый внешний вид. После высыхания опора приобретает серебристый цвет, который может быть темным или светлым. Дополнительно окрашивать конструкцию не нужно.

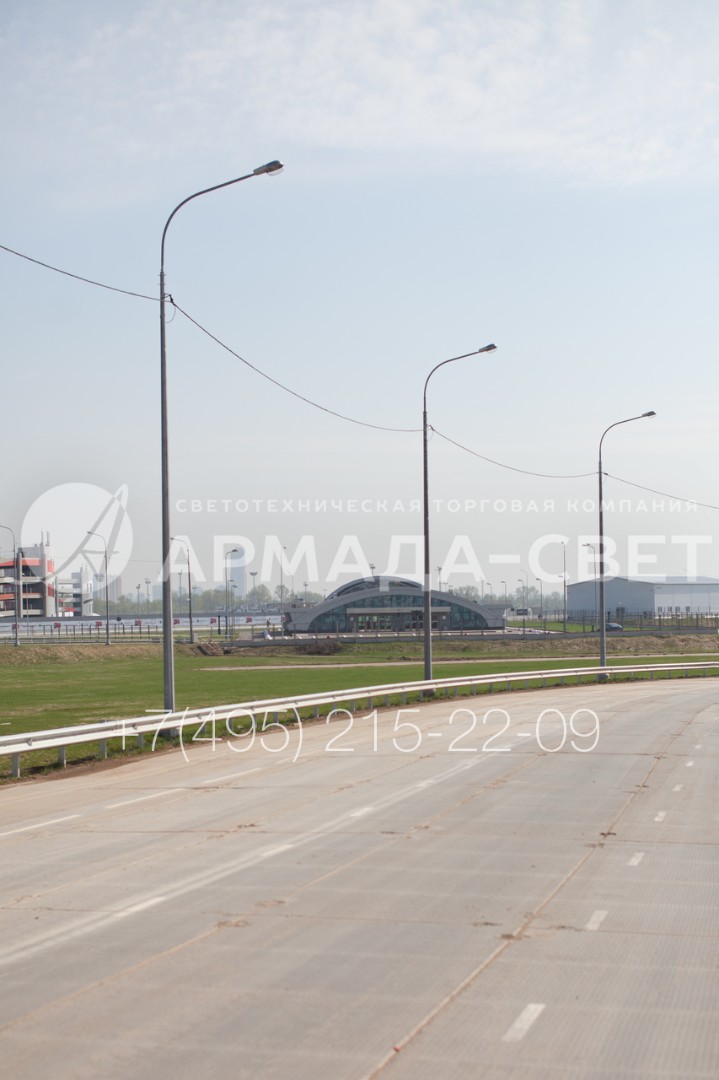

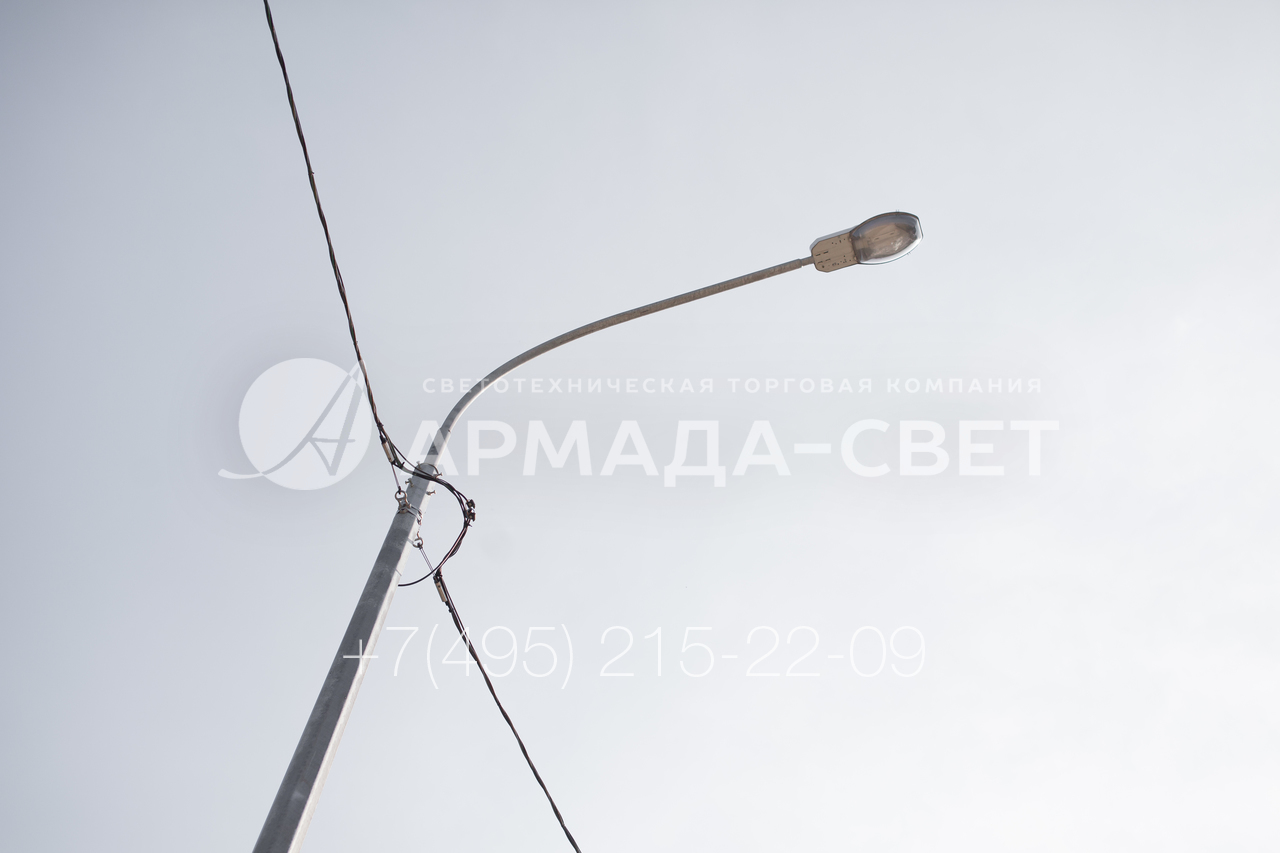

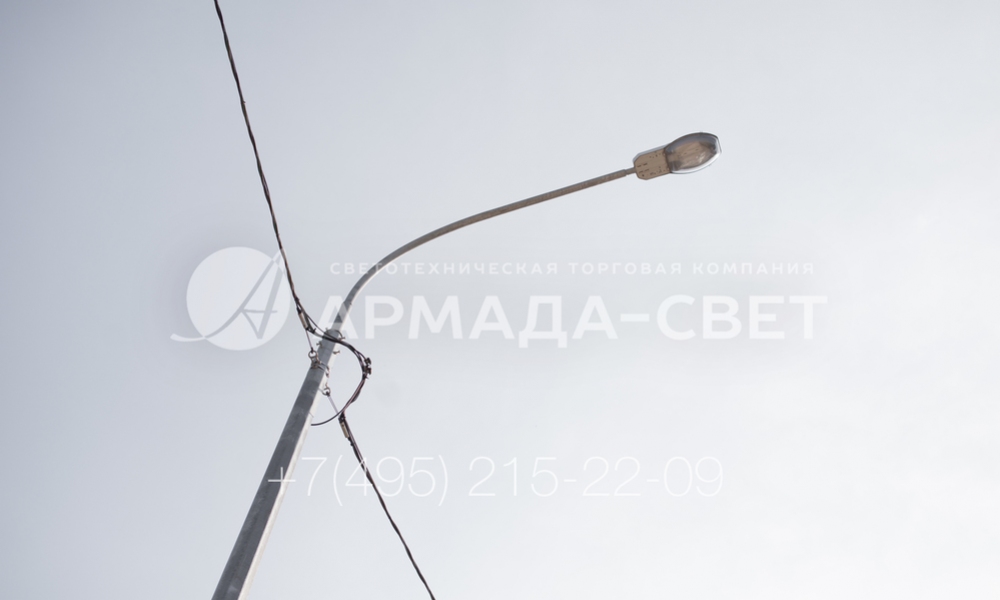

8) На фото изображена система освещения автомобильной дороги с воздушным силовым кабелем. Использование такого варианта подводки питания к стволам позволяет сократить затраты на прокладку инженерной сети. Строительной компании не нужно рыть траншеи, поэтому и размер сметы на строительство уменьшается.

9) При сборке усиленных граненых опор из листовой стали согнутые заготовки свариваются прямым продольным электросварным швом. За счет этого улучшается внешний вид готовой конструкции. Уменьшается время температурного воздействия на сталь, что сохраняет ее первоначальные технические характеристики. Шов проверяется на дефекты с помощью ультразвука.
