ОГУ-0.8-12 Опоры граненые силовые 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ОГУ-0.8-12 Опоры граненые силовые

+10

фото

Версия для печати

Область применения: Предназначены для установки светильников, воздушной подвески кабельных сетей наружного освещения (СИП), устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов.

Артикул производителя: ОГУ-0.8-12
Верхний диаметр (мм): 150
Вес (кг): 373
Высота (м): 12
Количество крепежных отверстий: 6
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 420
Назначение опоры: Силовая
Нижний диаметр (мм): 315
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 500
Способ установки: Фланцевая
Тип опоры: СФГ
Установка: фланцевой частью на подготовленный фундамент (металлический закладной элемент и бетон)
Форма ствола опоры: Граненая

В наличии

Цена: от 108 730 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ОГУ 0.8-12 – опорная силовая конструкция из металла, установка которой позволяет создать качественное освещение в районах жилой застройки, парковых зонах, на автодорогах различного типа, промышленных объектах. Светотехника размещается в верхней части столба на кронштейнах, помимо нее опоры используются для прокладки СИП, организации низковольтных линий, размещения рекламных указателей и знаков.

Опорные столбы рассчитаны на значительные нагрузки, что позволяют устанавливать их в регионах с неблагоприятными климатическими условиями, во влажной среде, сильными ветрами. Высокая прочность и устойчивость изделия объясняется наличием граней, выступающих в качестве дополнительных ребер жесткости.

Фонарные столбы изготавливаются из стали, в процессе изготовления металл проходит обработку горячим цинкованием, что обеспечивает надежную защиту от коррозии и увеличивает срок эксплуатации опор до 30 лет. Горячей оцинковке также подвергаются крепежные детали, используемые при фиксации кронштейнов со светотехникой.

Монтаж опор выполняется на бетонный фундамент с ЗДФ, параметры которого рассчитываются индивидуально.

Габаритные размеры опор

Основные параметры опор ОГС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГУ		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГУ-0.8-12	108 730 ₽	150	315	500	420	373	12

Галерея

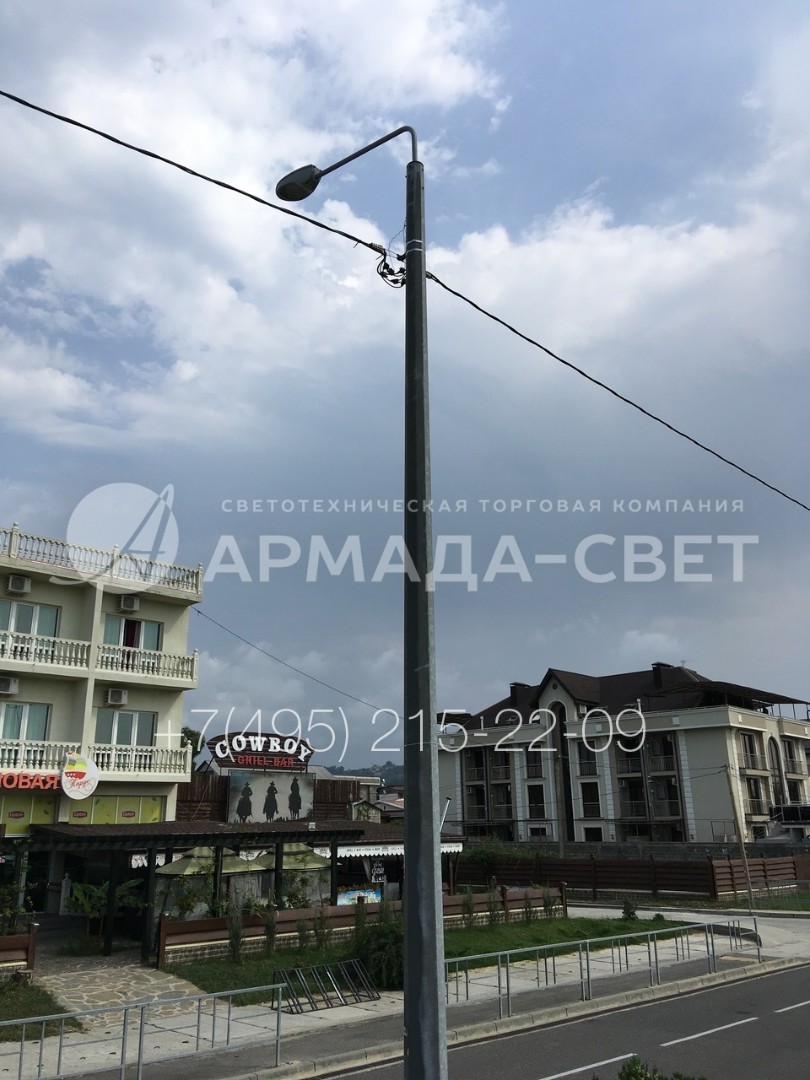

1) Усиленная осветительная опора в стандартном варианте используется только для освещения площадки с воздушной подводкой питающего кабеля. Однако изображенная на фотографии конструкция одновременно служит для того, чтобы закрепить над проезжей частью баннеры и информационные плакаты с помощью стальных тросов.

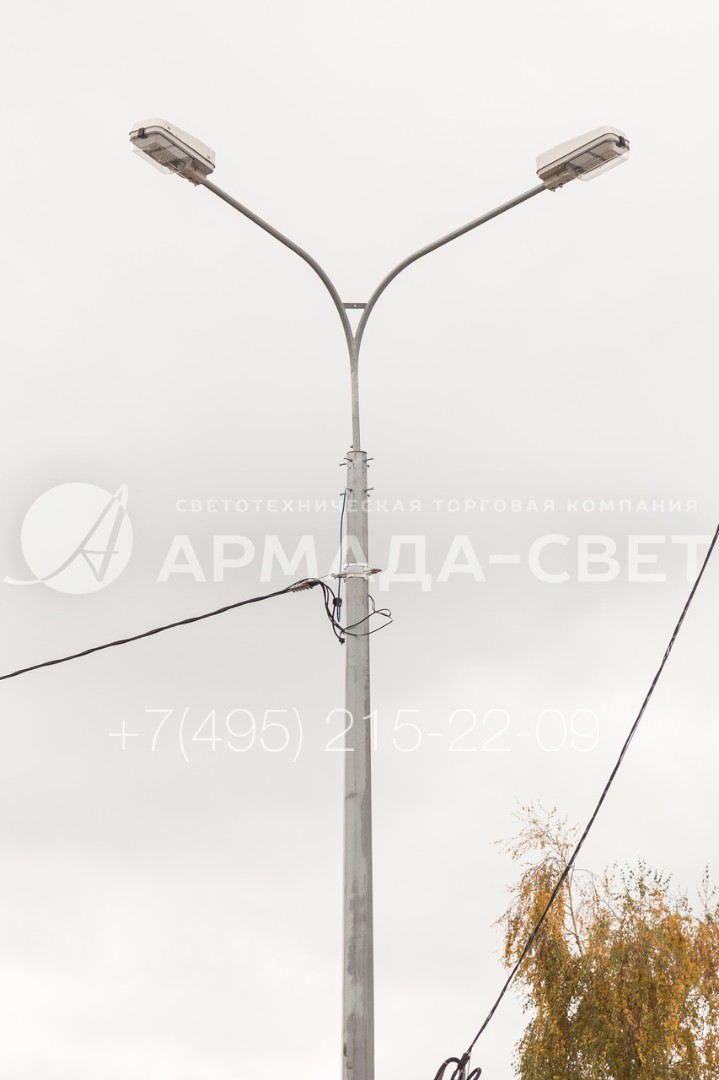

2) На фото изображен радиальный консольный кронштейн с двумя рожками, который установлен на оголовке граненой усиленной силовой опоры. Кронштейн имеет среднюю высоту и длину выноса, за счет чего регулируется расположение светового пятна на прилегающей территории. Все детали оцинкованы для предотвращения коррозии.

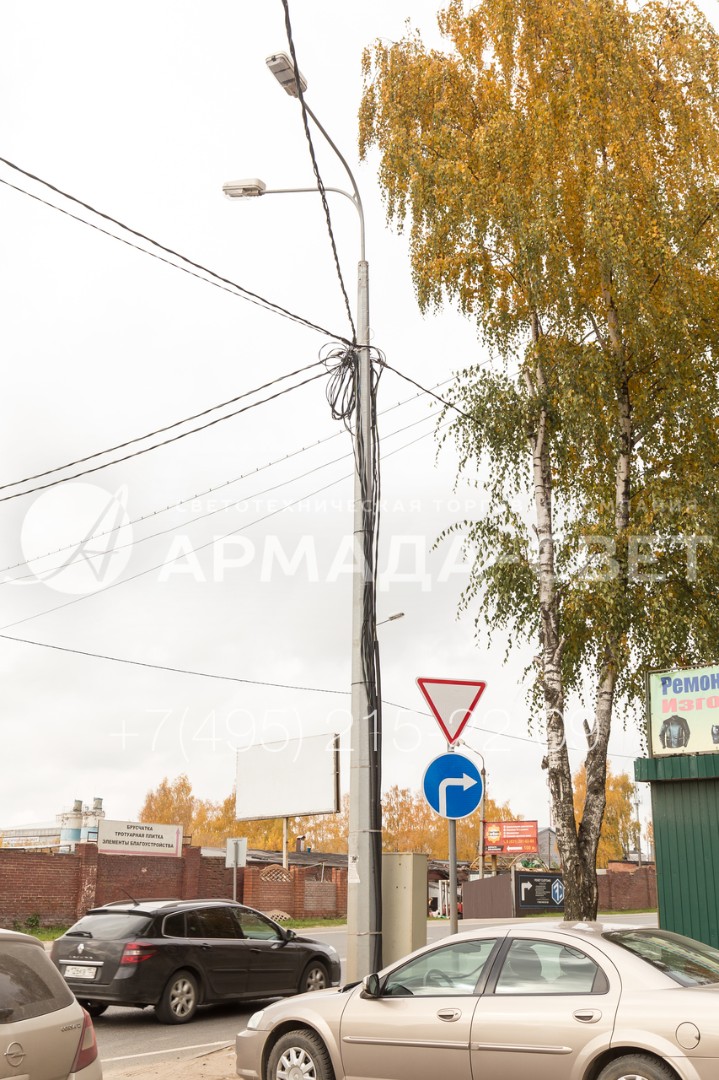

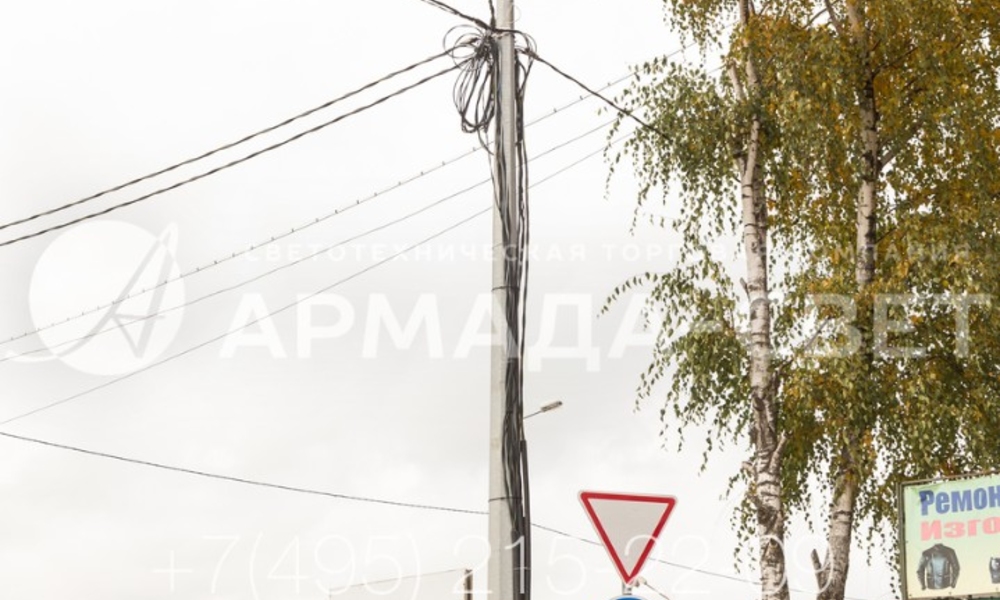

3) Усиленные опоры ОГУ могут выдерживать большую нагрузку на ствол. Предельный вес установленного оборудования и подвешенных силовых линий достигает 800 кг. Однако применение слишком большого числа силовых кабелей ухудшает внешний вид инженерной конструкции, поэтому такой вариант рекомендуется применять в исключительных случаях.

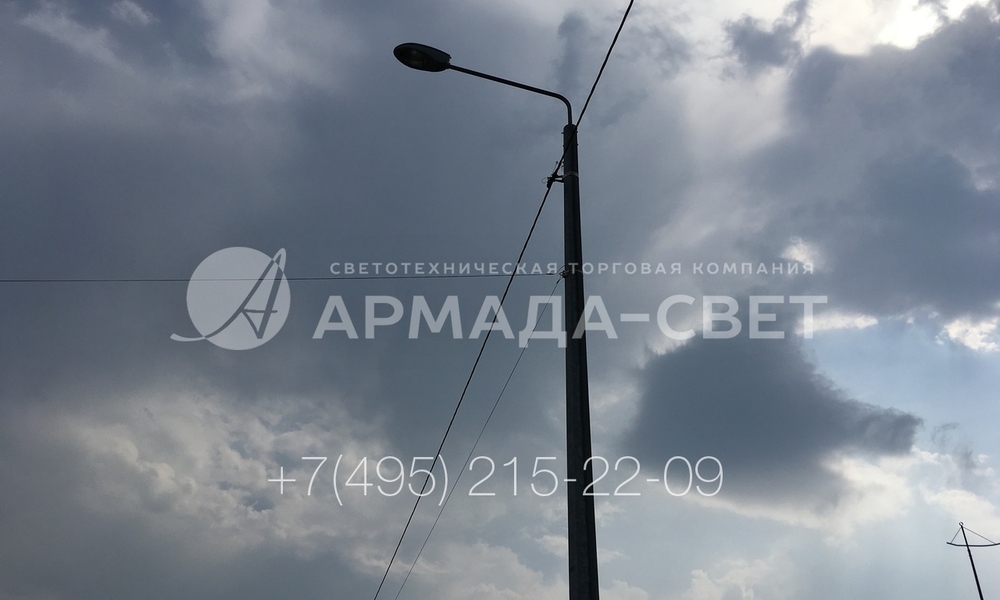

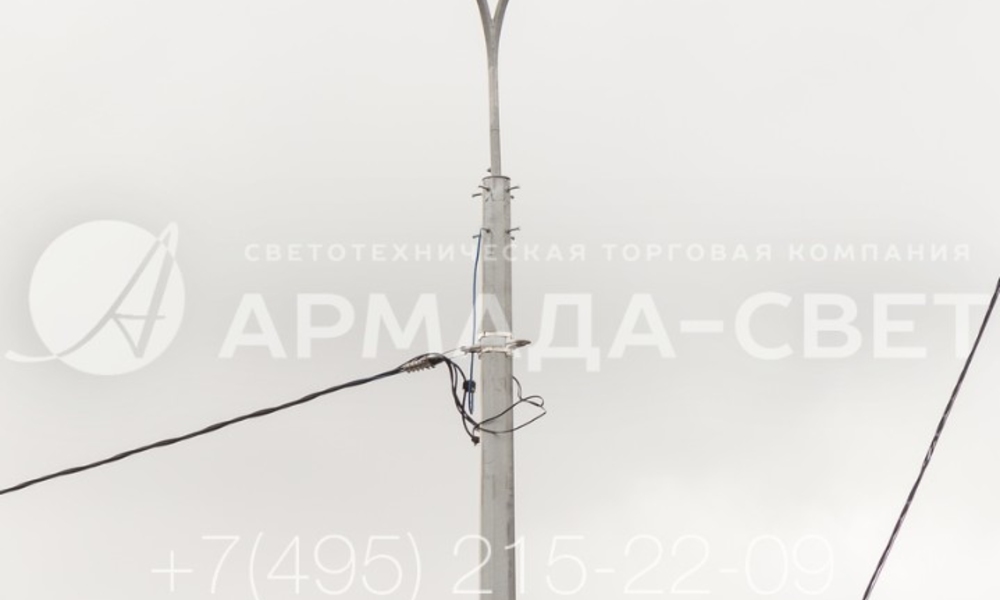

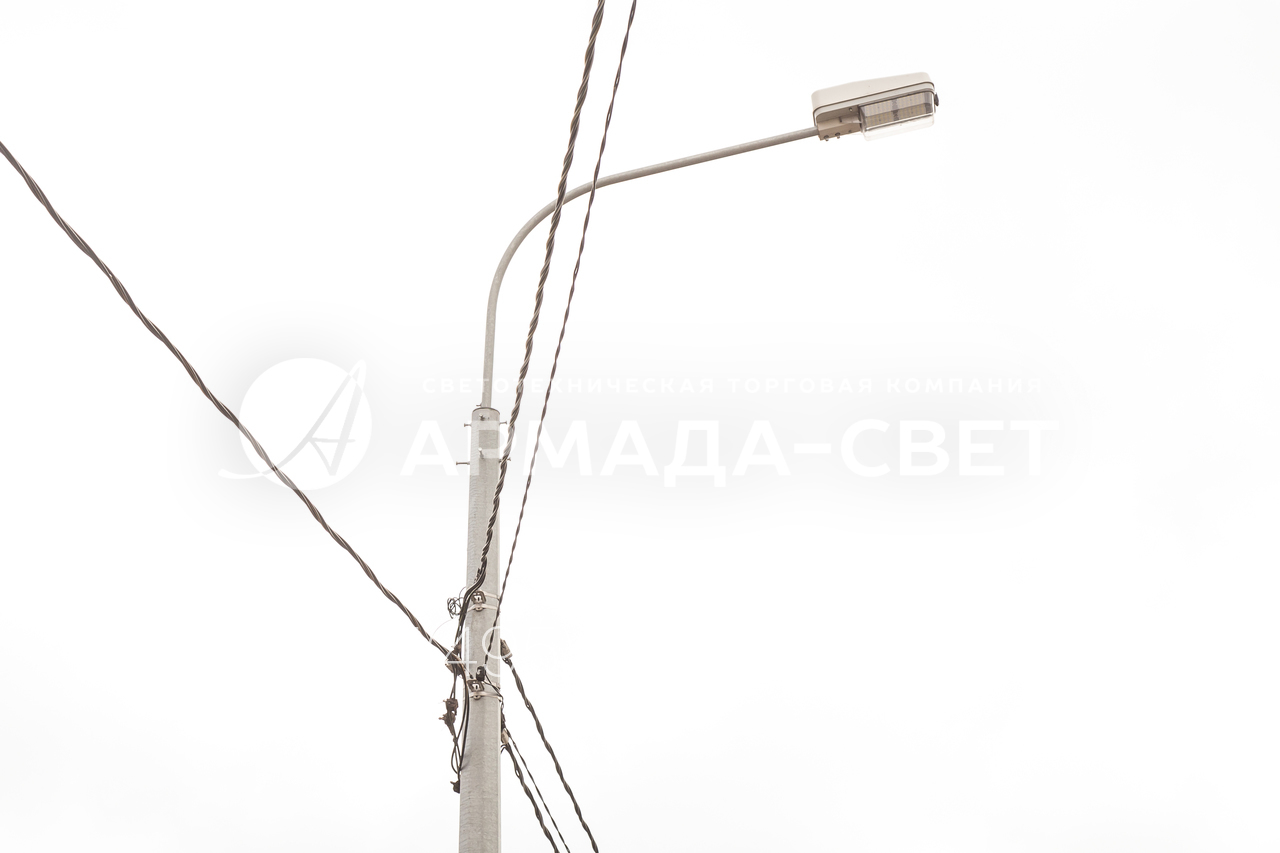

4) Для подвески силовых кабелей к стволу используется отдельно приобретаемая арматура. Чтобы закрепить ее на опоре, необходимо обвести скобу вокруг ствола и закрутить болт. Поэтому в стали не нужно сверлить дополнительные отверстия или просить модифицировать опору на производстве. Число кронштейнов для СИП зависит от количества проводов.

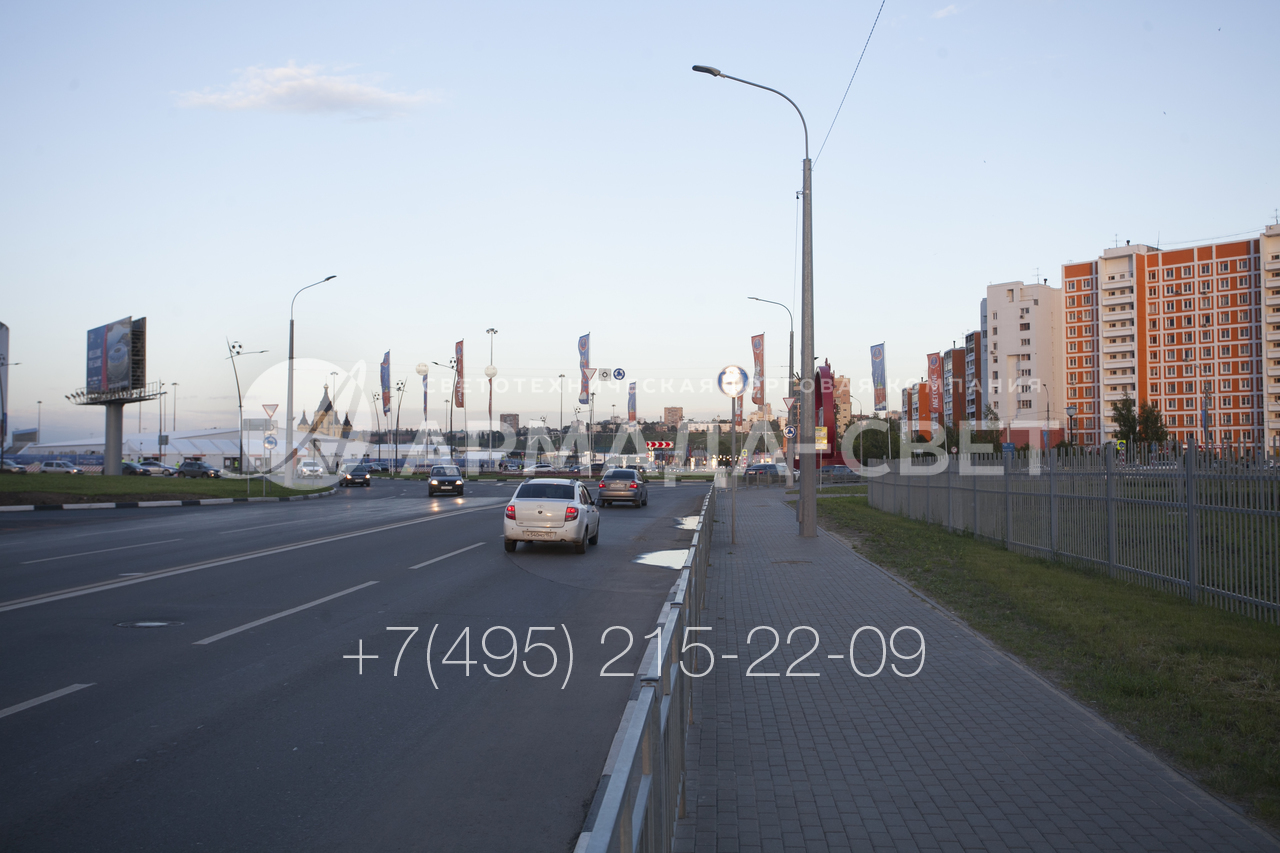

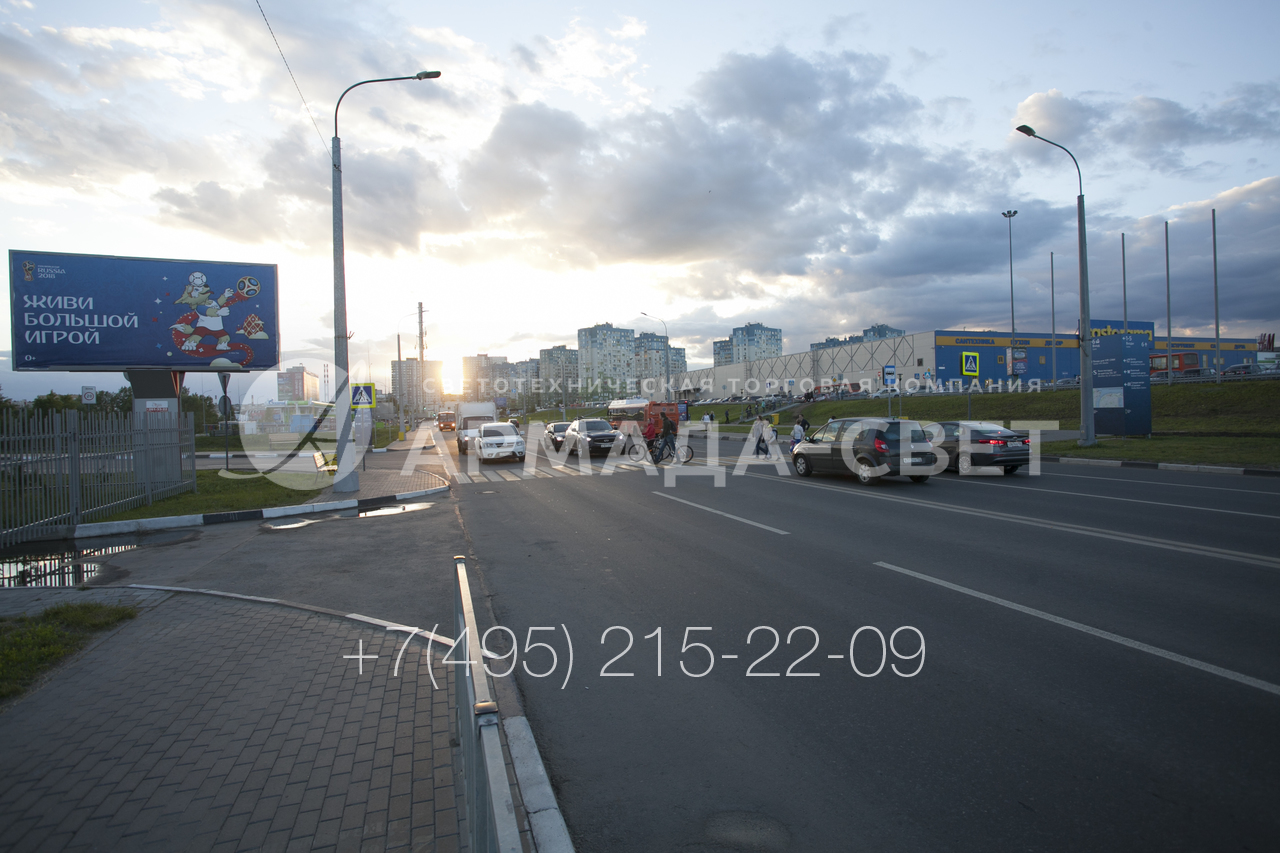

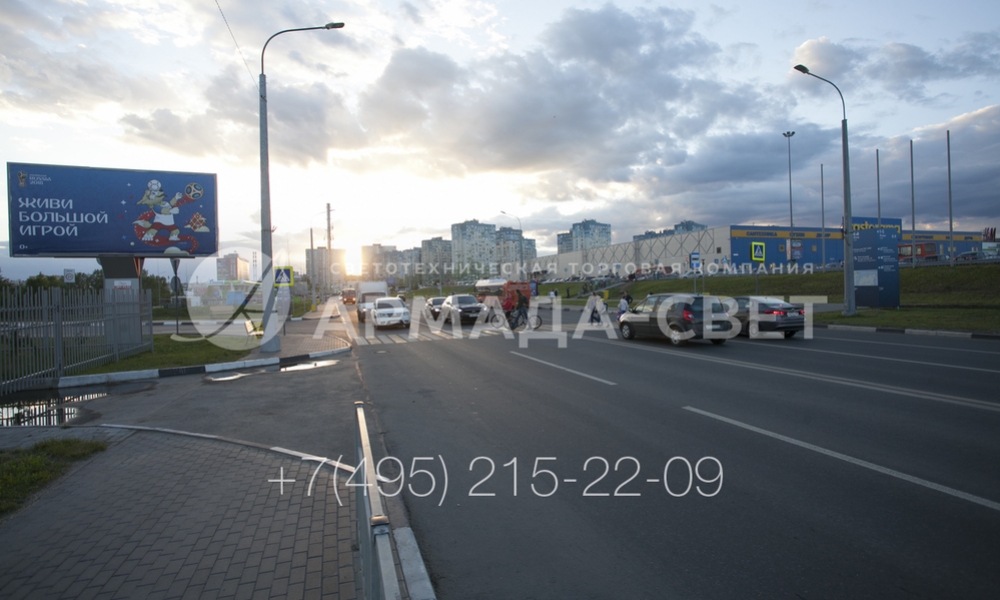

5) На фото изображены осветительные опоры из листовой стали, которые установлены на улице с помощью фланца. Такой вариант упрощает выравнивание и позволяет демонтировать конструкцию при необходимости. Однако производитель может заменить фланец на хвостовик, чтобы ускорить процесс установки, удешевить опору и освободить от необходимости покупки ЗДФ.

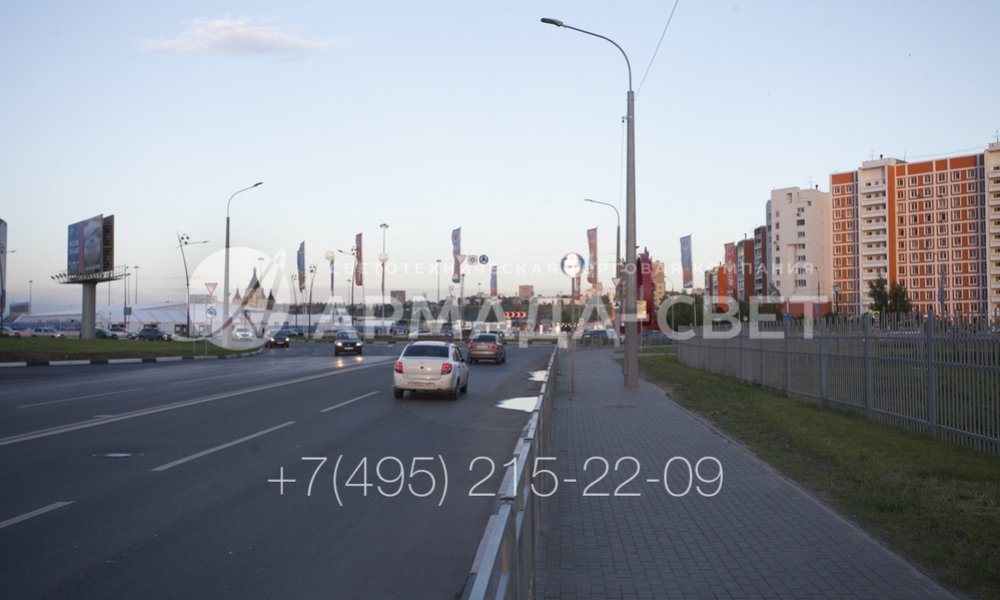

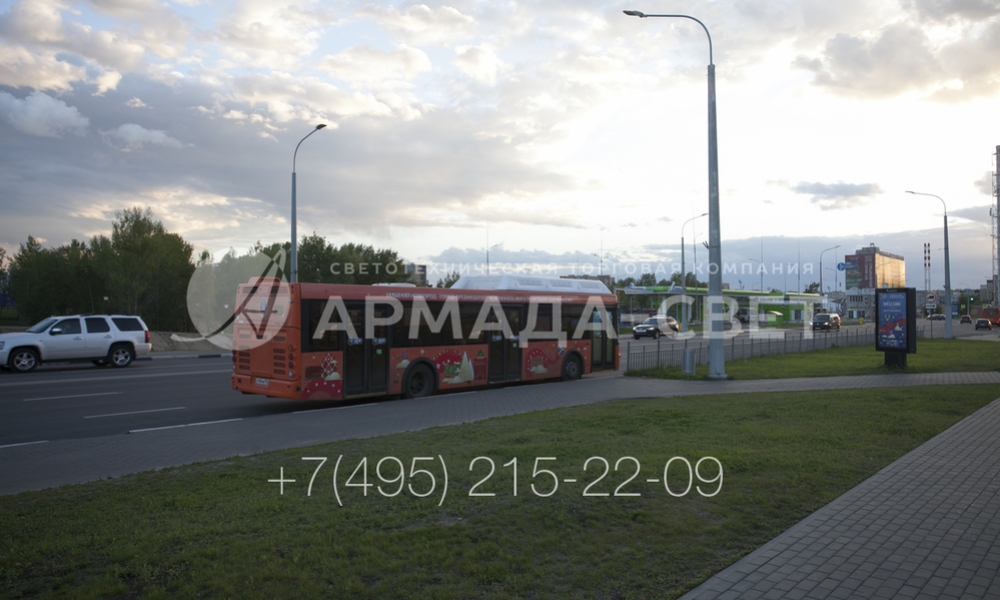

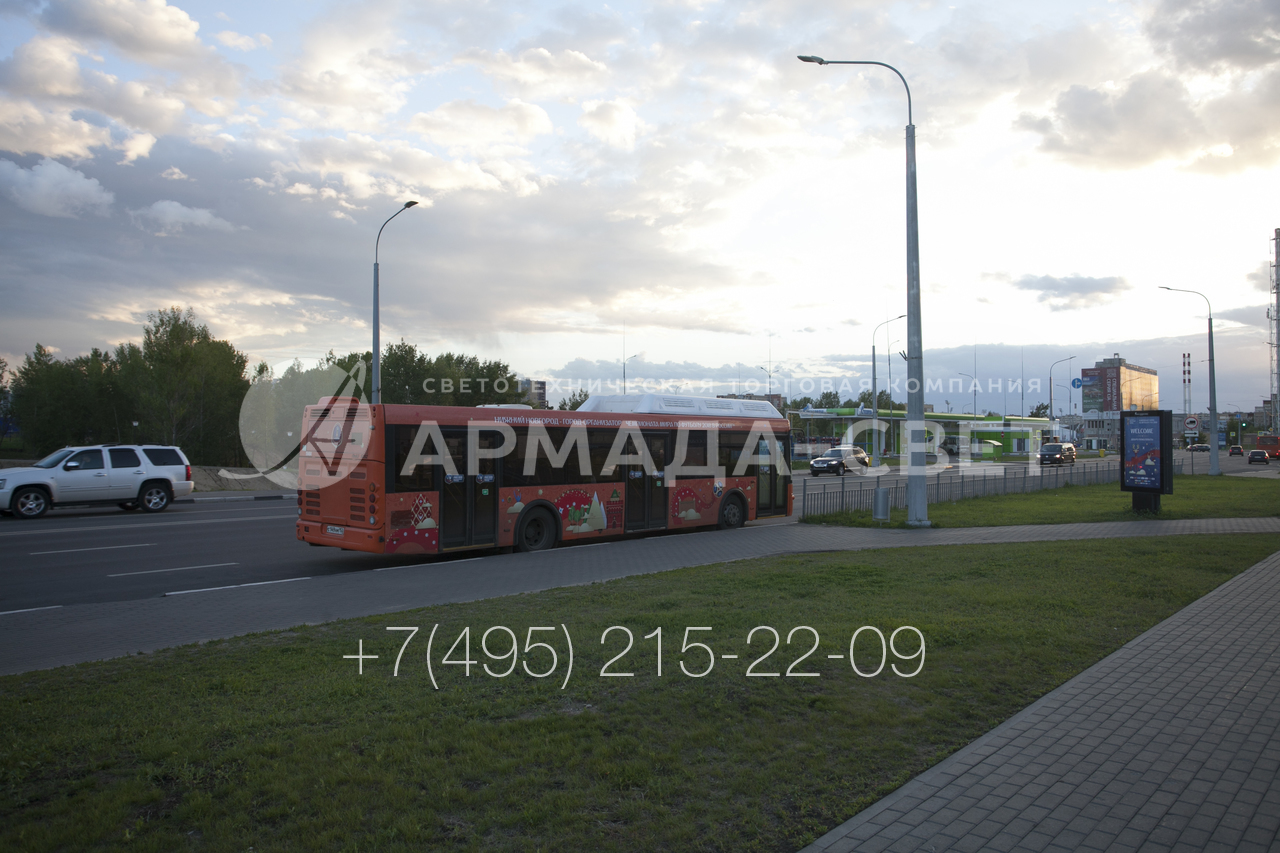

6) Изображенная на фотографии опора уличного освещения используется для установки световых приборов на улице района массового проживания людей. Граненый ствол серебристого цвета хорошо сочетается с ограждением тротуара и другими элементами оформления. Однако воздушную линию лучше заменять на подземную, если это возможно.

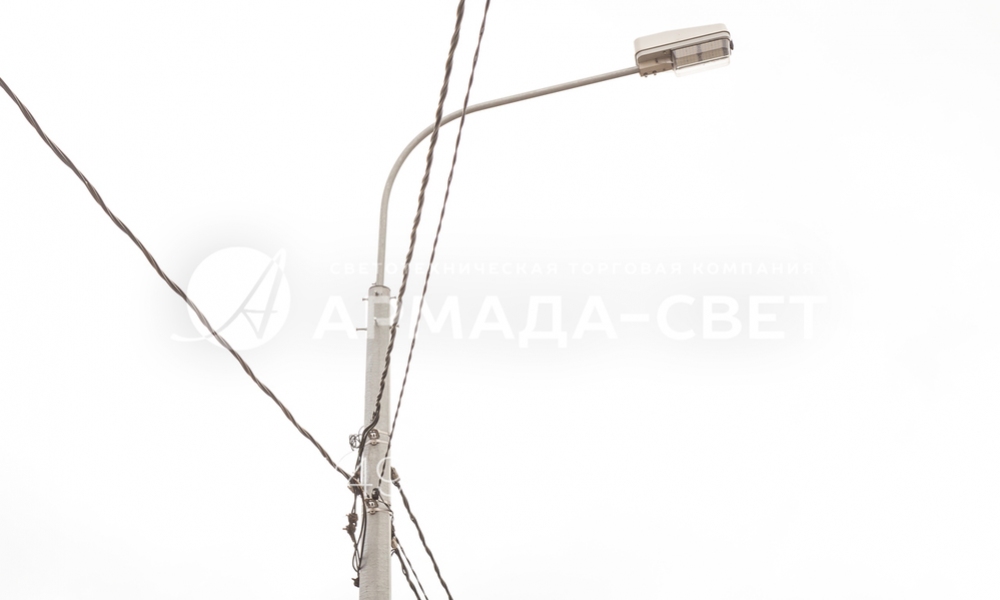

7) Осветительная опора ОГУ сделана из листовой стали. Эти конструкции являются более дорогими, чем модели из трубного проката или разновидности с круглоконическим стволом. Однако если использовать их, можно уменьшить стоимость инженерной сети за счет сокращения количества опор и уменьшения затрат на прокладку силовых кабелей.

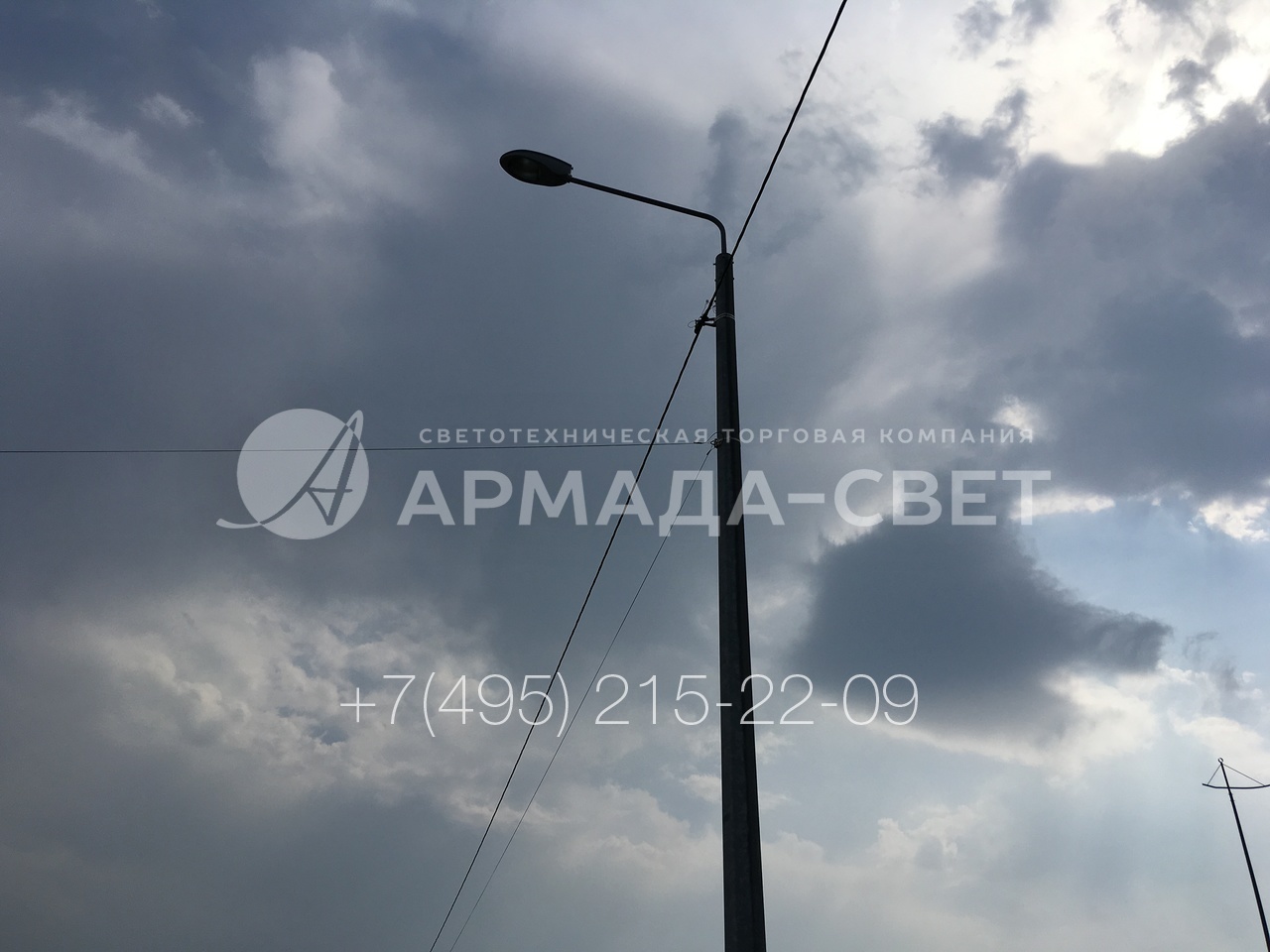

8) На фото изображена модификация опоры ОГУ с прямостоечной установкой. Благодаря отсутствию фланца плитка, которой оформлен тротуар, подступает вплотную к осветительной опоре. Круглая массивная деталь не мешает передвижению пешеходов. Воздушная подводка кабеля выбрана для того, чтобы не портить тротуар и газон при прокладке подземной линии.

9) На фото изображены опоры освещения с фланцевой установкой. Если инженерные конструкции монтируются на тротуарах или площадях, обычно фланец закрывается специальной декоративной тумбой. Она не мешает последующему демонтажу наземной части конструкции в случае ее повреждения.
