ОГУ-0.9-11 Опоры граненые силовые 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ОГУ-0.9-11 Опоры граненые силовые

+11

фото

Версия для печати

Область применения: Предназначены для установки светильников, воздушной подвески кабельных сетей наружного освещения (СИП), устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов.

Артикул производителя: ОГУ-0.9-11
Верхний диаметр (мм): 150
Вес (кг): 351
Высота (м): 11
Количество крепежных отверстий: 6
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 420
Назначение опоры: Силовая
Нижний диаметр (мм): 315
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 500
Способ установки: Фланцевая
Тип опоры: СФГ
Установка: фланцевой частью на подготовленный фундамент (металлический закладной элемент и бетон)
Форма ствола опоры: Граненая

В наличии

Цена: от 102 317 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Силовая опорная конструкция ОГУ 0.9-11 – металлоизделие, предназначенное для создания наружной иллюминации, подвода кабельных систем. Организация освещения осуществляется за счет установки на фонарном столбе кронштейнов со светильниками. Опоры позволяют создать качественную внешнюю подсветку в кварталах жилой застройки, на территории производственных комплексов, по линиям автомагистралей и транспортных путей, на городских аллеях и улицах. Особенности конструкции позволяют устанавливать опорные столбы данного типа в местах со значительной ветровой нагрузкой.

ОГУ 0.9-11 изготавливается из стального металлопроката высокого качества. Изделие имеет внутреннюю полость, что уменьшает его вес, позволяя задействовать имеющиеся ниши под прокладку питающих проводов. Обеспечение продолжительной эксплуатации опор в условиях внешней среды обеспечивается благодаря горячему цинкованию, что увеличивает срок использования столбов до 30 лет и надежно защищает их от развития ржавчины, а также действия иных факторов.

Монтаж опорных столбов выполняется на бетонный фундамент с ЗДФ посредством фланцевого соединения.

Габаритные размеры опор

Основные параметры опор ОГС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГУ		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГУ-0.9-11	102 317 ₽	150	315	500	420	351	11

Галерея

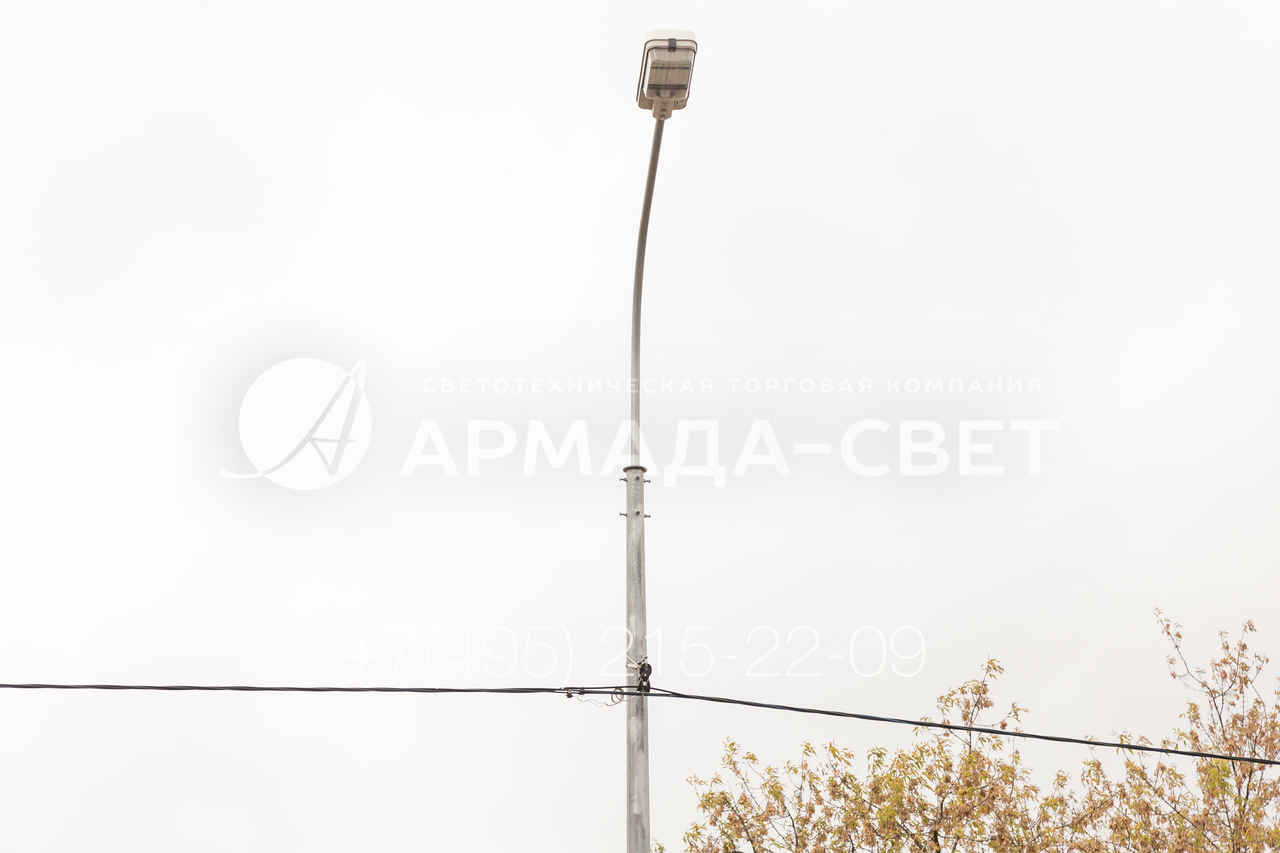

1) Опоры уличного освещения ОГУ и кронштейны для установки световых приборов на оголовках цинкуются для защиты от коррозии. Плюс цинкования состоит в том, что цинк играет роль жертвенного катода в реакции окисления. Частицы цинка постепенно расходуются, однако сама углеродистая сталь ствола остается неповрежденной.

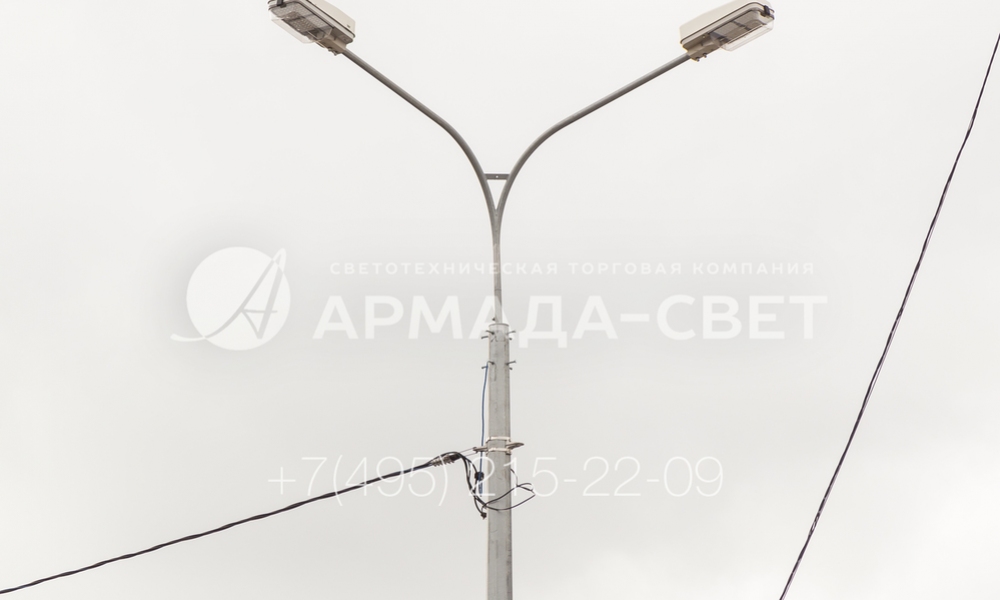

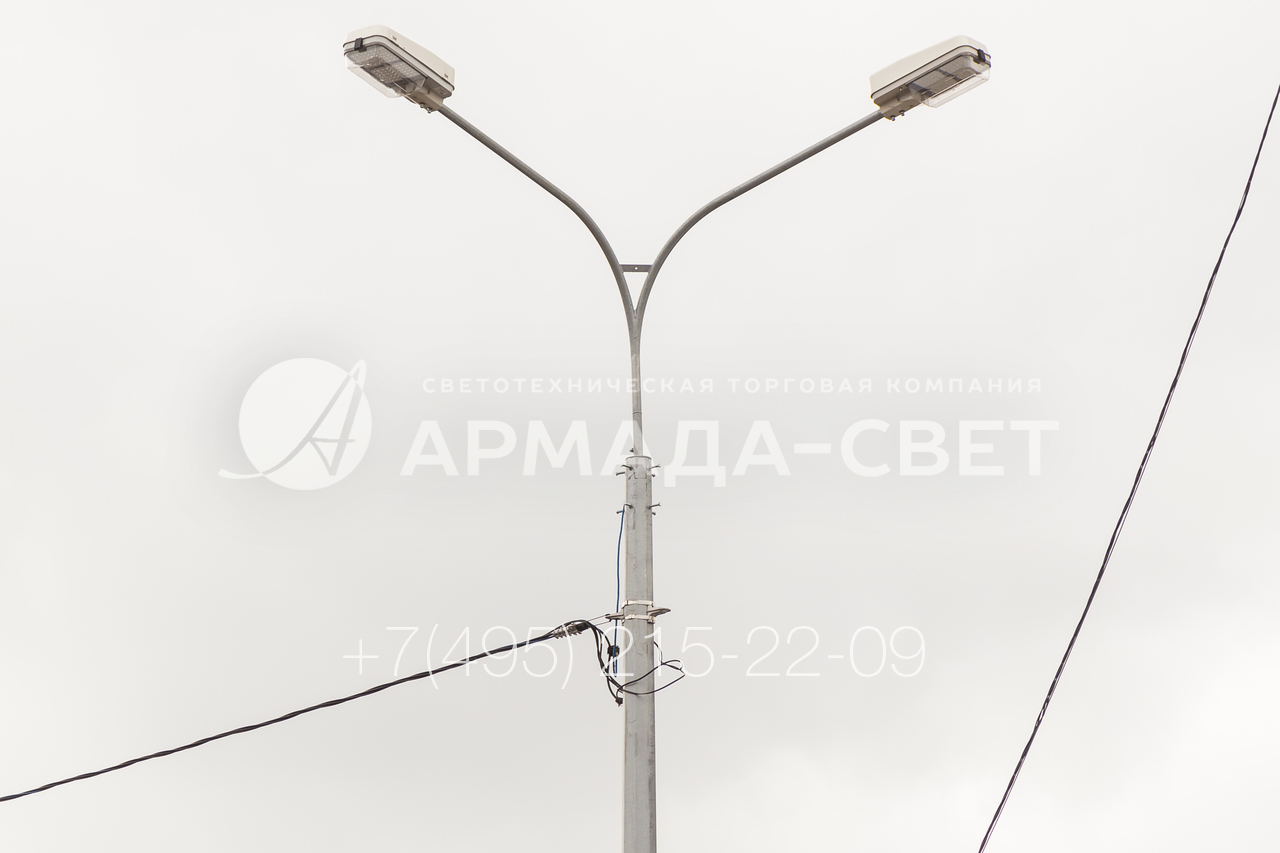

2) На фото изображен оголовок осветительной конструкции с двумя светильниками светодиодного типа. Хорошо видна силовая линия для подводки питания, закрепленная на стволе с помощью отдельной арматуры. Использование такого способа подключения уменьшает время, необходимое на строительство системы освещения в городе или вдоль дороги.

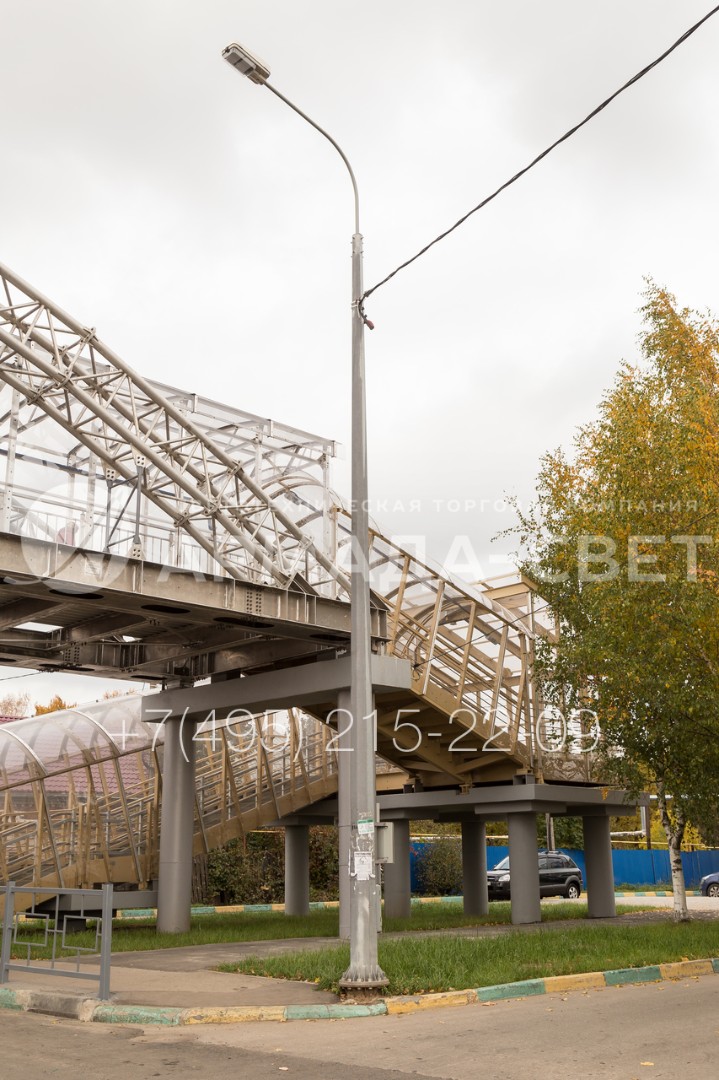

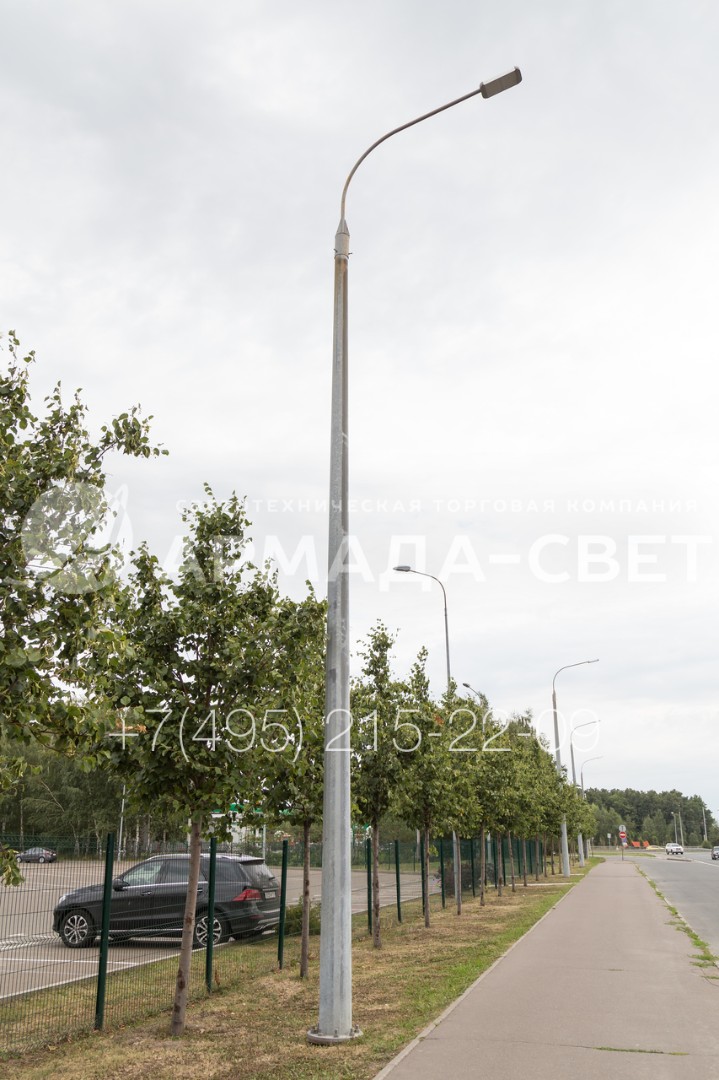

3) На фотографии представлена силовая усиленная граненая опора освещения, установленная на краю проезжей части. В нижней части виден фланец, с помощью которого производился монтаж на закладную деталь фундамента. Сверху размещен светодиодный светильник на радиальном кронштейне. Подводка силовой линии выполнена по воздуху.

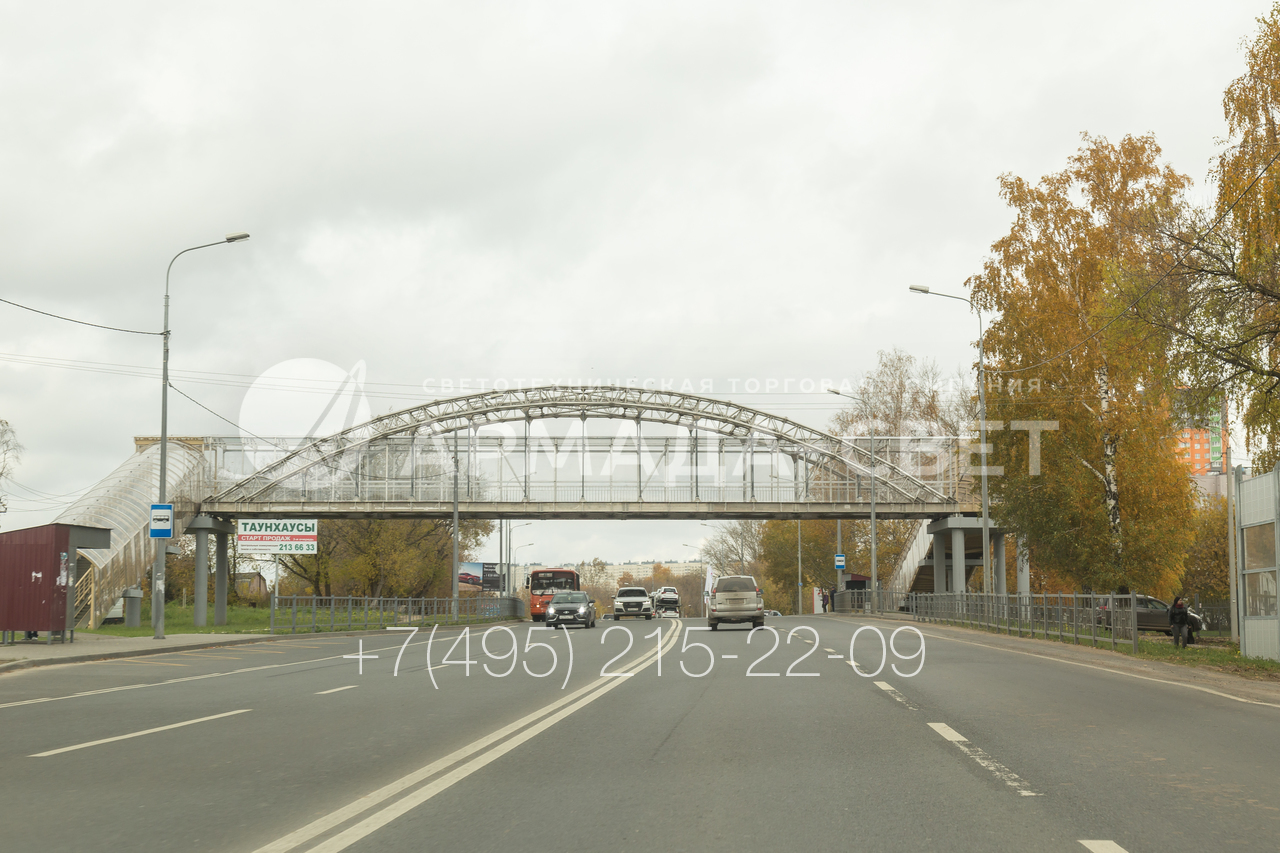

4) Осветительные опоры ОГУ красиво смотрятся на улицах города на фоне других элементов инфраструктуры. Обратите внимание, что на стволе, помимо приборов освещения, могут устанавливаться дорожные знаки. Это необходимо для того, чтобы уменьшить число инженерных конструкций на улицах и оптимально использовать свободное пространство.

5) На производстве производитель после сваривания ствола прикрепляет к нему дополнительные элементы, с помощью которых производится монтаж на месте и установка кронштейна под осветительные приборы. В нижней части может привариваться хвостовик, а в верхней делается оголовок, один из вариантов которого изображен на фотографии.

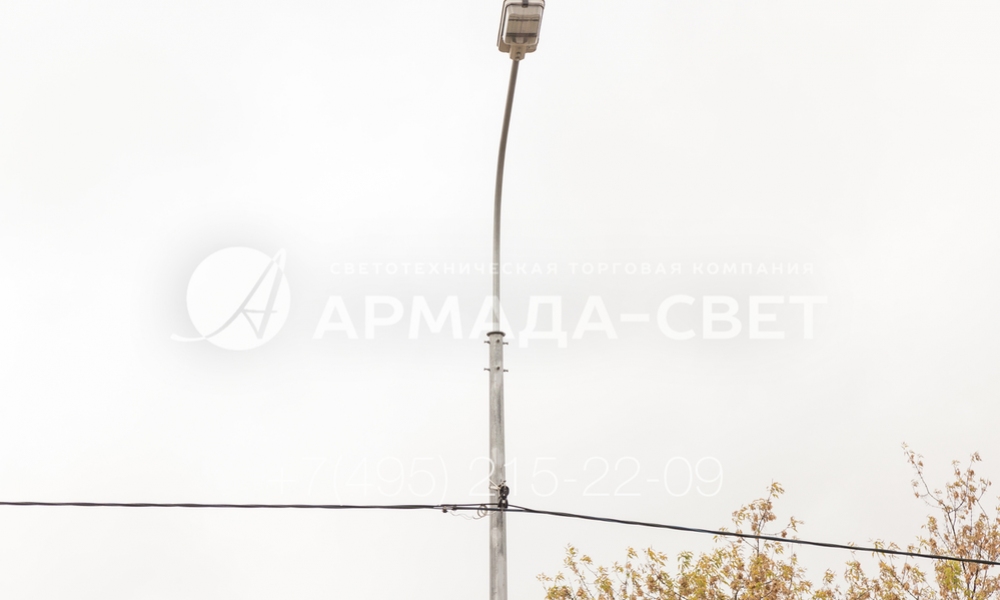

6) Опора с граненым стволом выглядит аккуратной, минималистичной и лаконичной на улицах города. Особенно хорошо смотрится конструкция в том случае, если подводка кабелей к ней производится под землей. В этом случае в нижней части предусматривается ревизионное отверстие, в котором подземная линия соединяется с проводкой ствола.

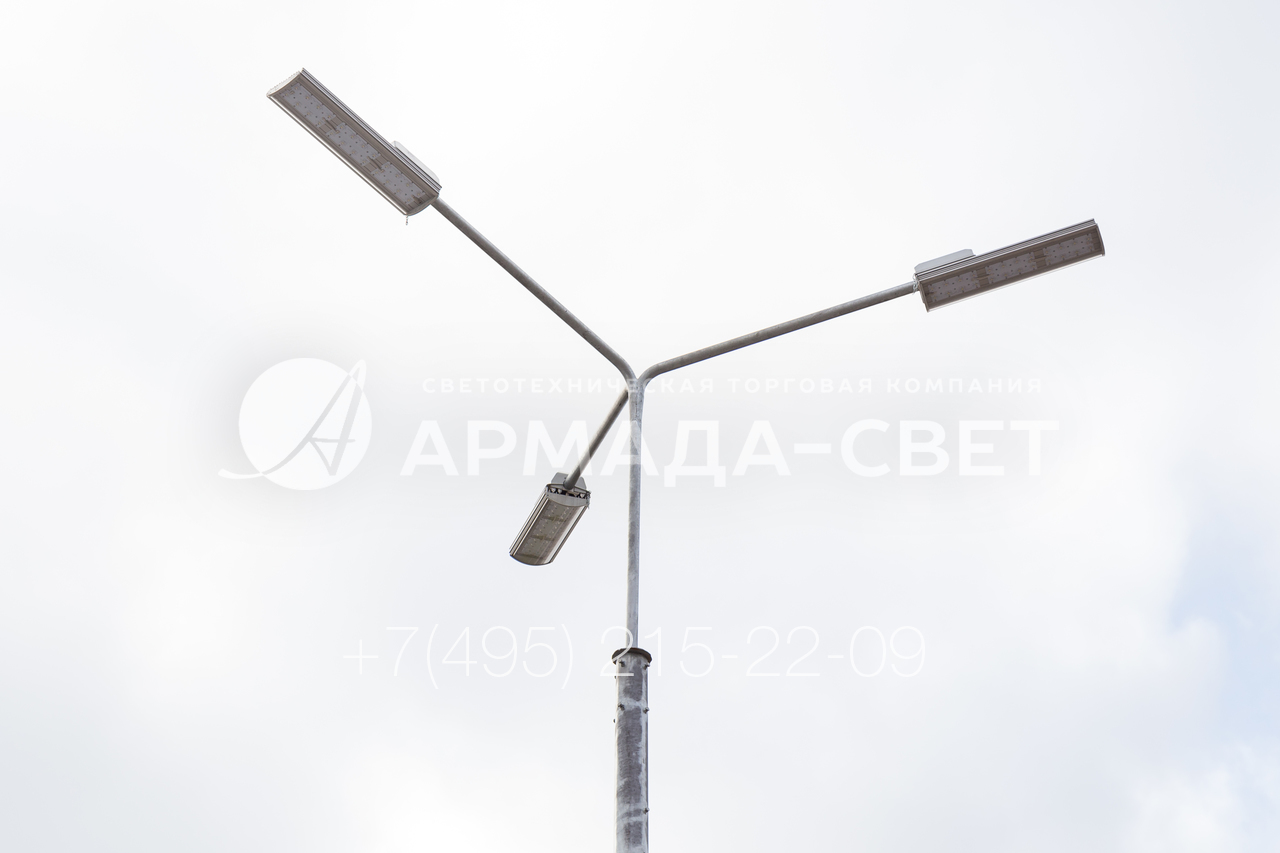

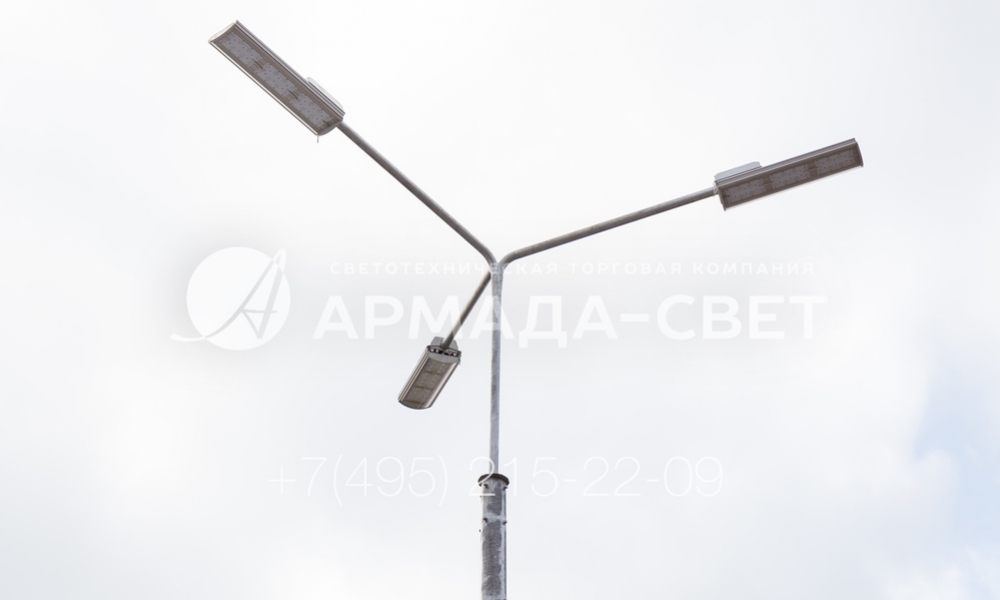

7) Для создания заливающего освещения используются 3-х и 4-хрожковые кронштейны под консольные светильники. Чтобы сократить потребление электрической энергии используются светодиодные лампы, которые излучают яркий световой поток. Высота кронштейна и длина консолей выбирается покупателем самостоятельно.

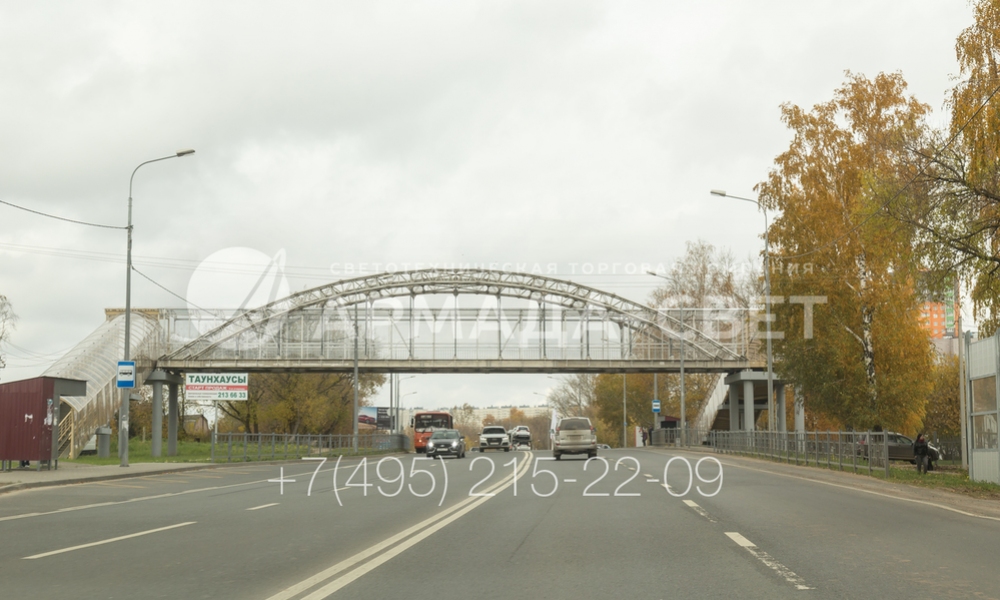

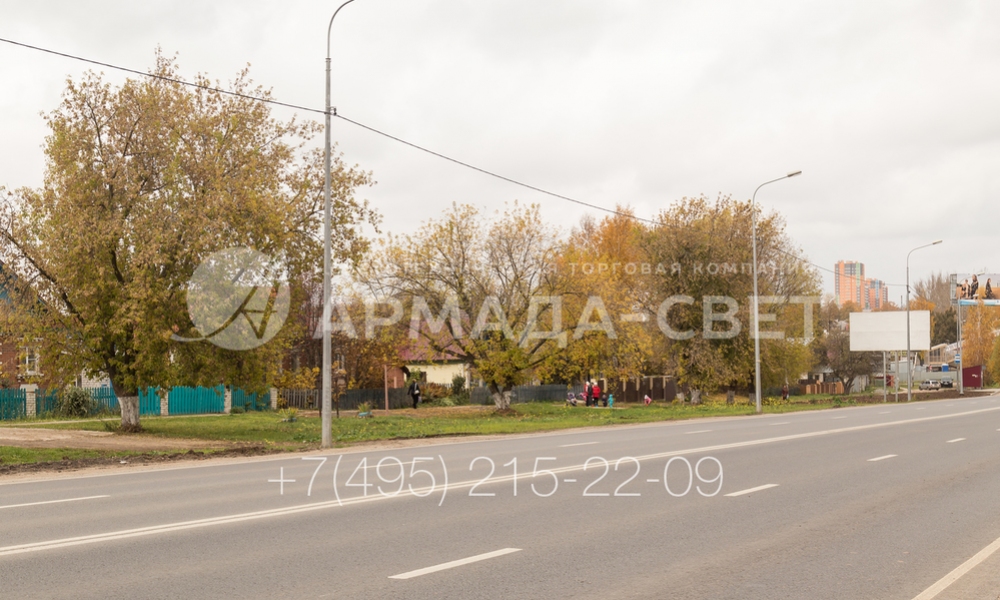

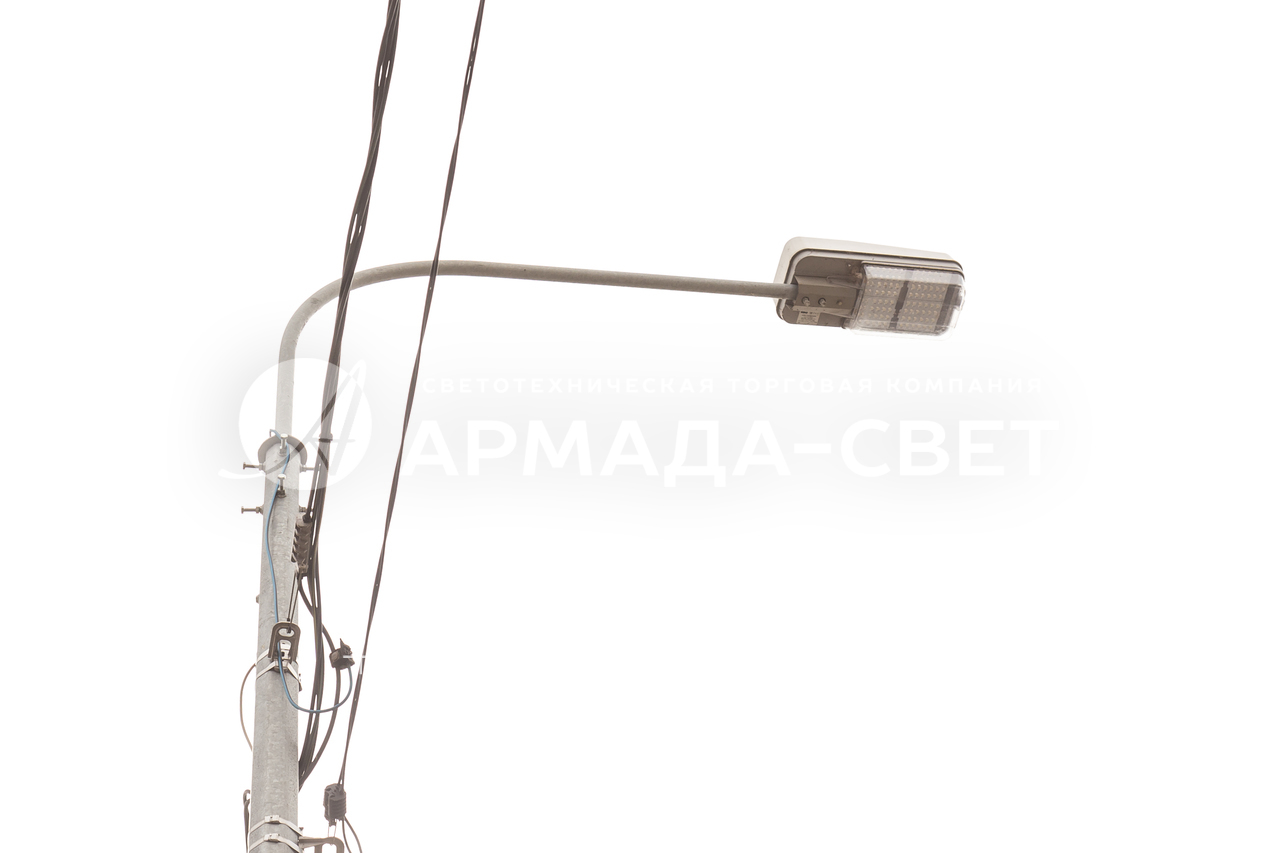

8) Опоры ОГУ чаще всего используются для освещения автомобильных дорог. На фото представлена инженерная сеть на базе этих конструкций. В этом случае выбрана модификация с консольным светильником на кронштейне, фланцем для установки на закладной детали фундамента и подвесной арматурой для фиксации СИП.

9) Для установки на опорах типа ОГУ могут использоваться разные типы светильников. Наиболее популярным вариантом являются светодиодные лампы. Они потребляют минимум электричества и излучают яркий световой поток нейтральной температуры. Кроме того, благодаря очень большому ресурсу работы лампы не требуют замены в течение всего срока службы опоры.

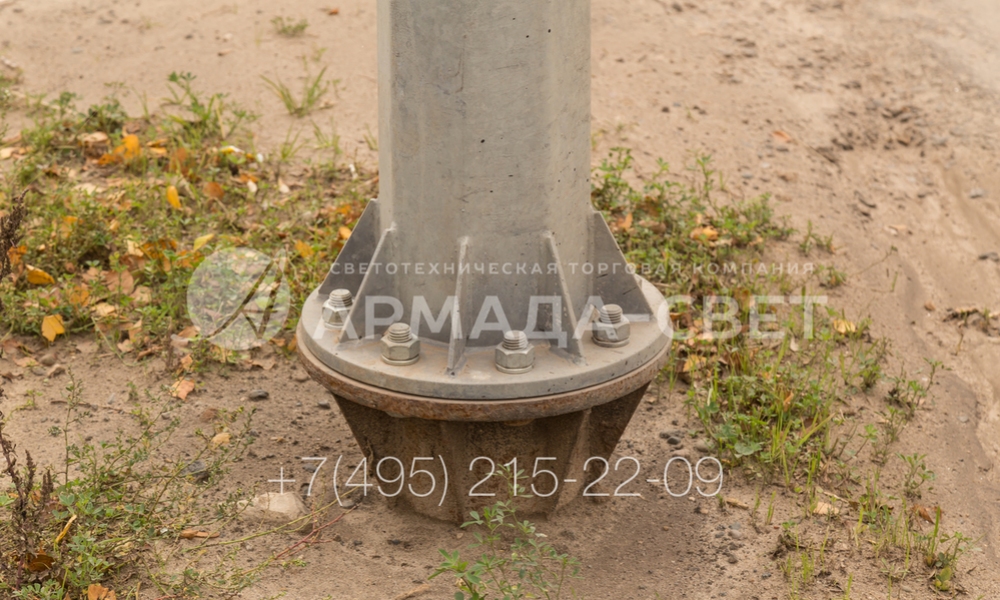

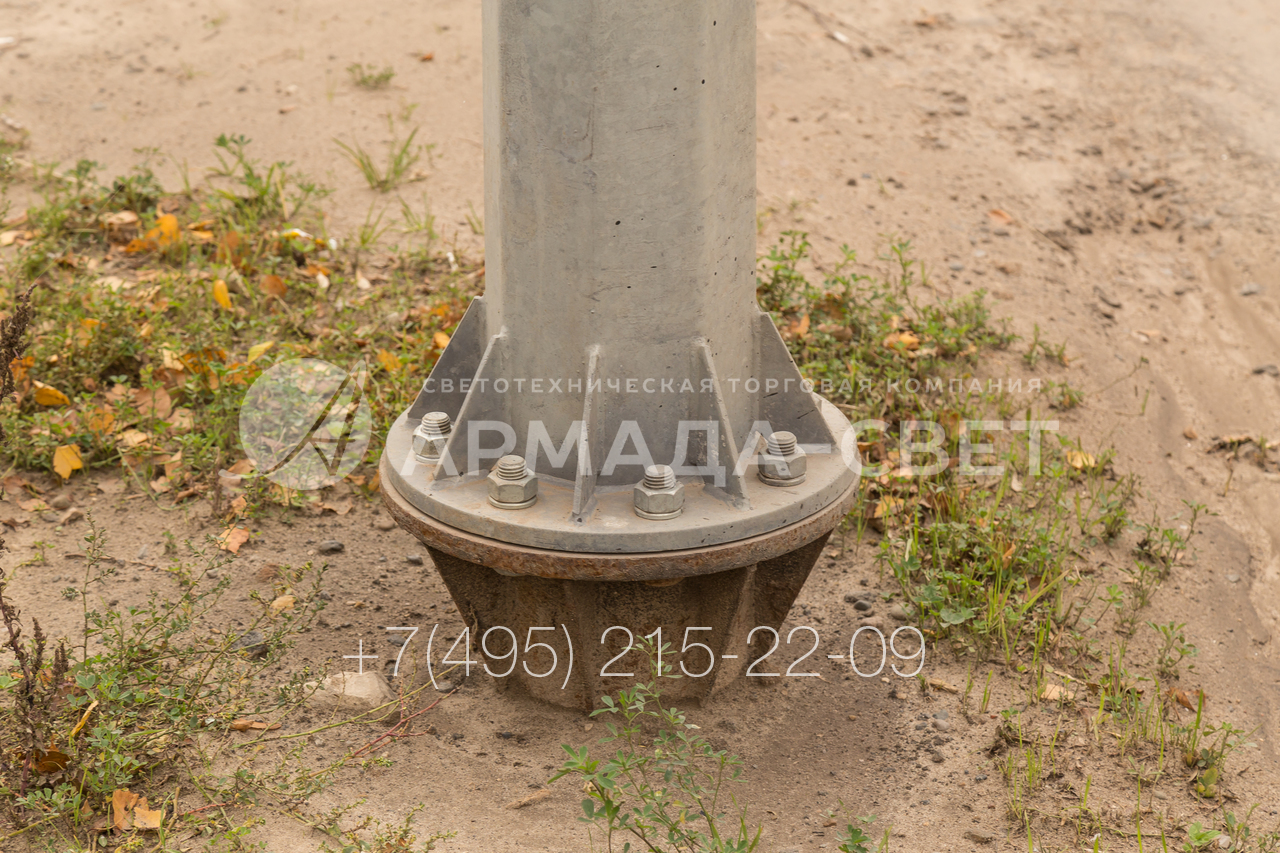

10) На фото изображен монтажный фланец осветительной опоры, которая установлена на закладной детали фундамента. Обратите внимание, что трубчатые ЗДФ на производстве не цинкуются, а покрываются грунтовкой. После бетонирования они надежно защищаются от воды и не подвержены коррозии в процессе эксплуатации.
