ОГУ-1.0-11/1.0-12 Опоры граненые силовые 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ОГУ-1.0-11/1.0-12 Опоры граненые силовые

+11

фото

Версия для печати

Область применения: Предназначены для установки светильников, воздушной подвески кабельных сетей наружного освещения (СИП), устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов.

Артикул производителя: ОГУ-1.0-11/1.0-12
Верхний диаметр (мм): 150
Вес (кг): 411-441
Высота (м): 11-12
Количество крепежных отверстий: 6
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 420
Назначение опоры: Силовая
Нижний диаметр (мм): 315
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 500
Способ установки: Фланцевая
Тип опоры: СФГ
Установка: фланцевой частью на подготовленный фундамент (металлический закладной элемент и бетон)
Форма ствола опоры: Граненая

В наличии

Цена: от 119 807 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Силовая граненая конструкция ОГУ 1.0-11/1.0-12 – металлоизделие, процесс изготовления которого предполагает сгибание стальных заготовок на специальных станках. Оборудование используется с целью создания наружной подсветки для промышленного и жилого сектора, вдоль автомагистралей и трасс, на объектах спортивного назначения. Конструкция также применяется при подвесе СИП, установке дорожных знаков и щитов с рекламной продукцией.

Особенности производственного процесса предполагают создание на поверхности столба граней, выступающих вспомогательными ребрами жесткости, усиливающими конструкцию. За счет этого ОГУ 1.0-11/1.0-12 может устанавливаться в любом климатическом регионе, включая зоны с сильными ветрами.

Светотехника, используемая в организации внешней подсветки, располагается на кронштейнах, монтируемых в верхней части опоры. Столбы хорошо защищены от губительного воздействия коррозии благодаря использованию при их изготовлении метода горячего цинкования.

Опора монтируется на обустроенное бетонное основание с находящимся внутри закладным элементом. Коммуникация столба и ЗДФ осуществляется через фланец, параметры фундамента рассчитываются индивидуально и зависят от условий эксплуатации.

Габаритные размеры опор

Основные параметры опор ОГС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГУ		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГУ-1.0-11	119 807 ₽	150	315	500	420	411	11
ОГУ-1.0-12	128 552 ₽	150	315	500	420	441	12

Галерея

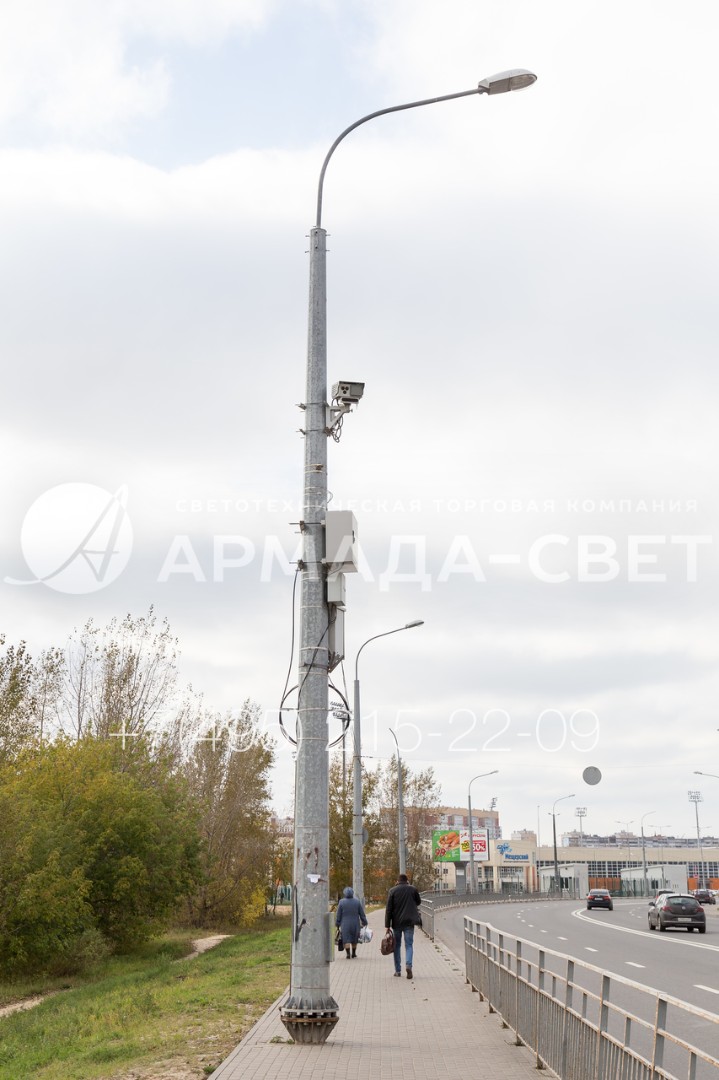

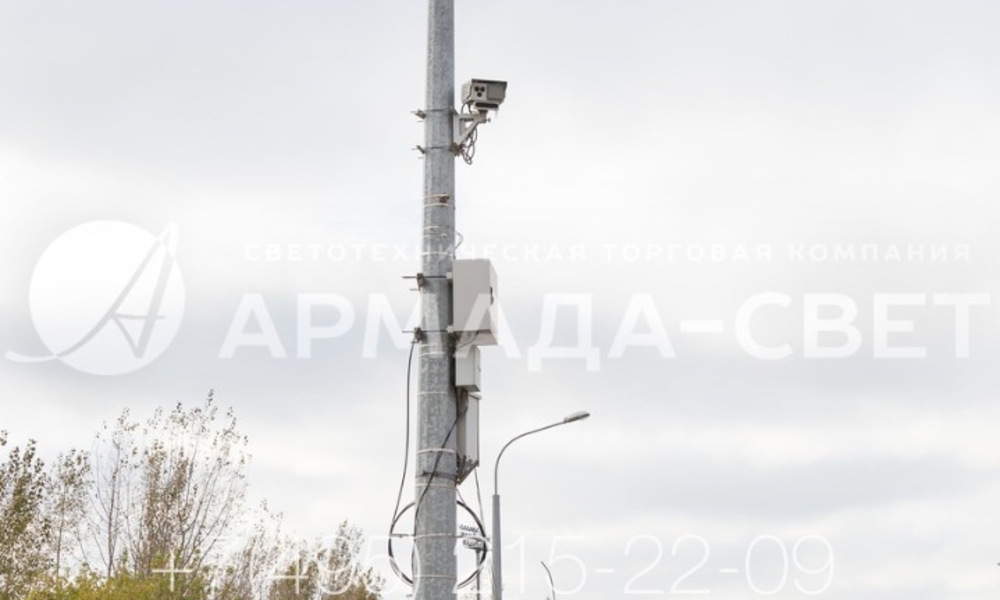

1) Осветительные опоры ОГУ этой модификации могут выдержать вес на верхней части конструкции до 1 тонны. Этим пользуются инженеры и устанавливают на инженерных конструкциях большое количество различного оборудования. В варианте, представленном на фото, опора применяется для освещения и размещения камеры наблюдения за дорожной обстановкой.

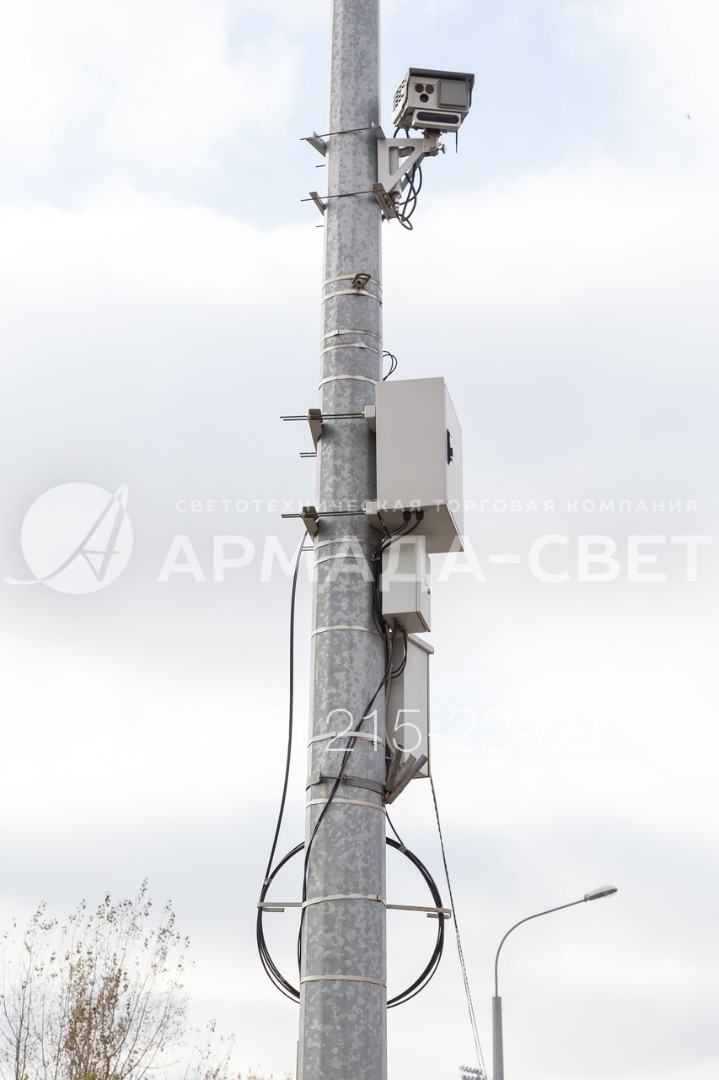

2) Так как опоры типа ОГУ могут выдерживать большой вес, на них можно монтировать коммутационные устройства для видеокамер и световых приборов. Чтобы избежать повреждения вспомогательных устройств, они помещаются в стальные ящики, размещенные на самой опоре. Так оборудование защищается от воды, пыли, механических повреждений.

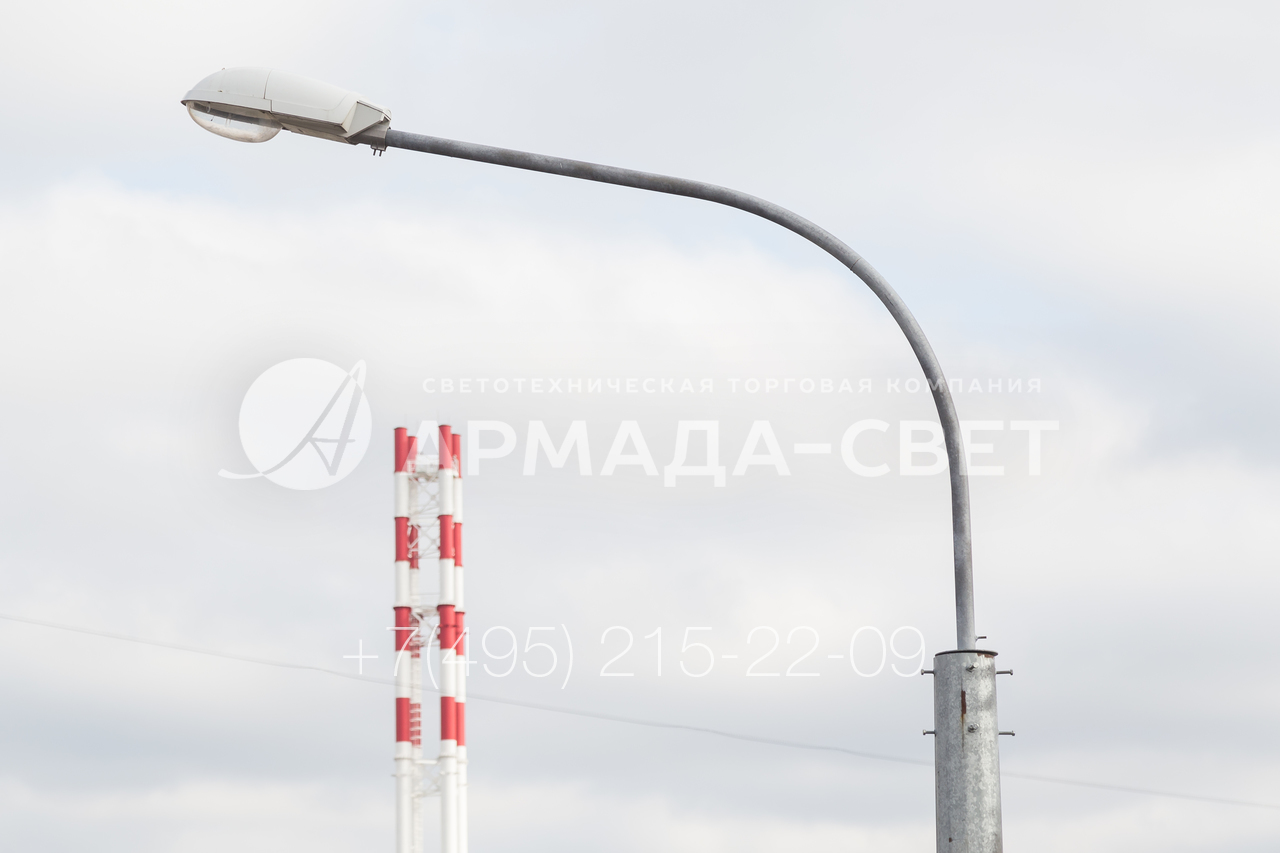

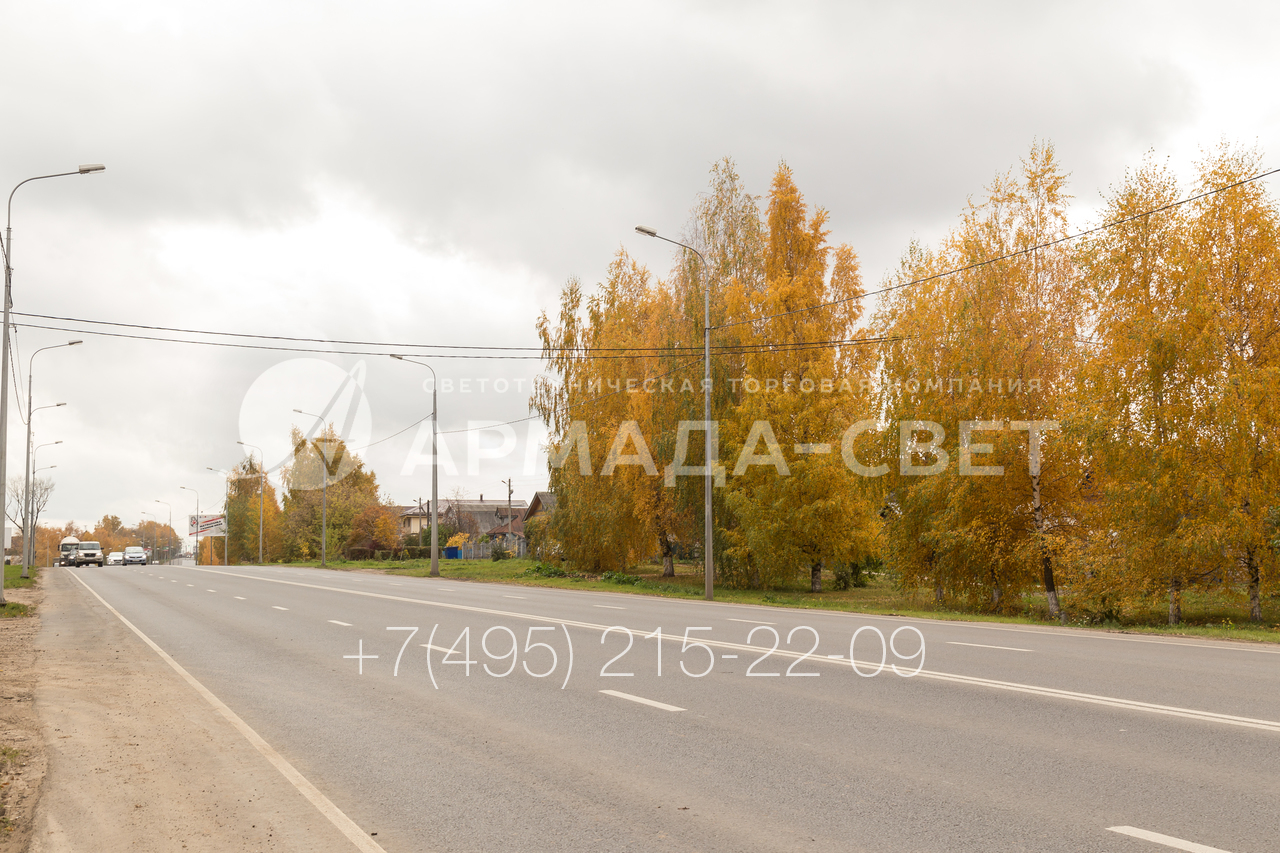

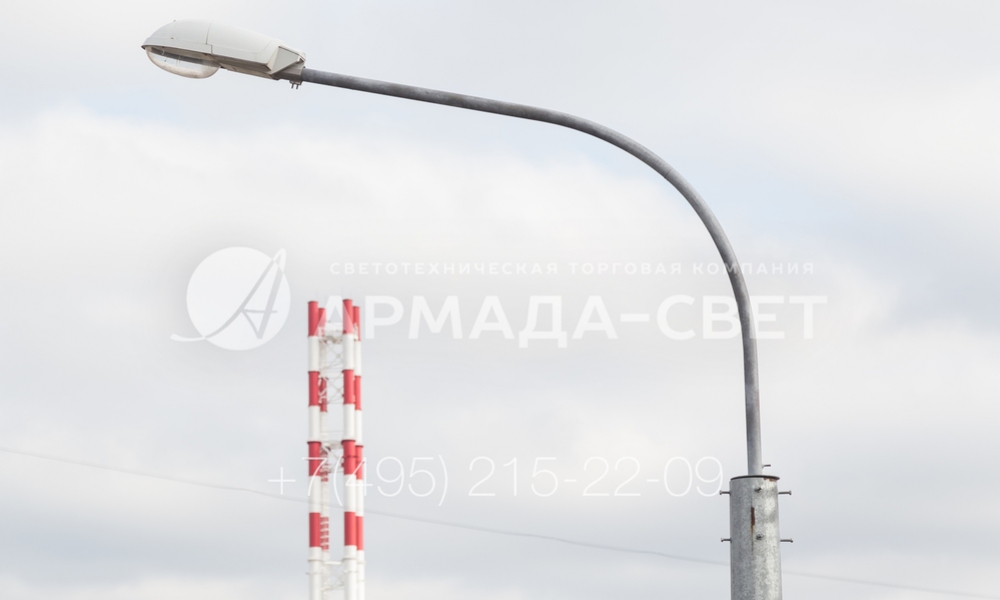

3) Внешний вид кронштейнов для светильников на оголовках опор с граненым коническим стволом очень минималистичен. Связано это с тем, что провод к газоразрядной лампе проходит в полой детали кронштейна. Помимо улучшения внешнего вида, это защищает его от обрывов вследствие воздействия внешних факторов.

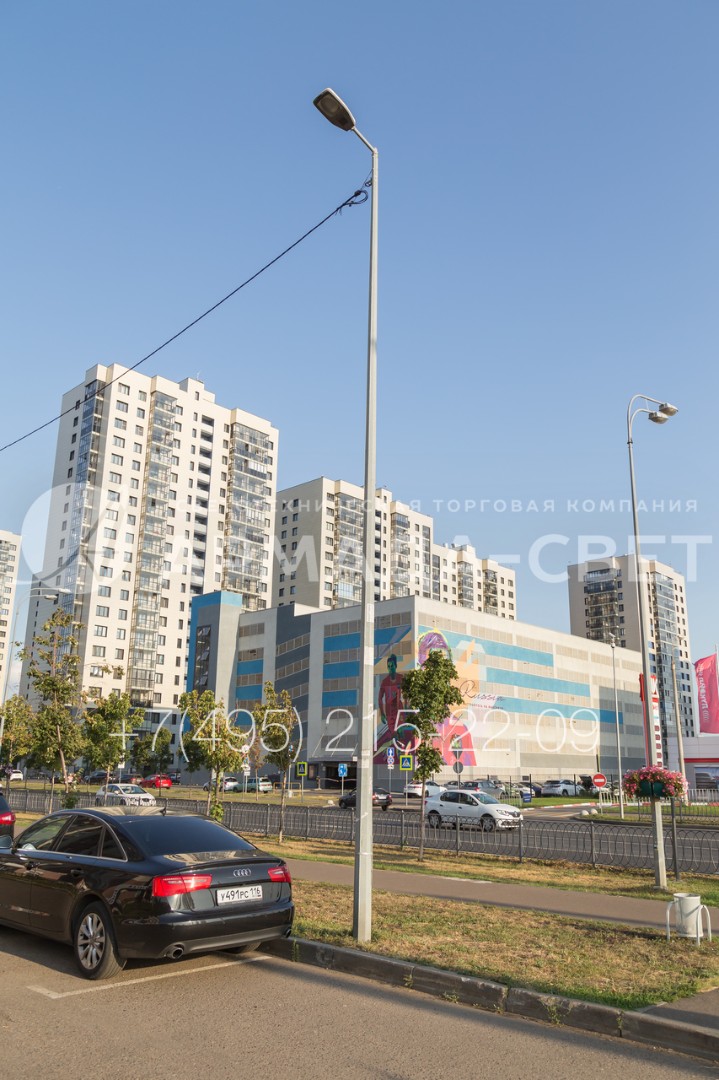

4) При подводке силовых линий к осветительным опорам используется специальный самонесущий изолированный кабель. Токопроводящая жила у него помещена в особую защитную изоляцию. Для ее изготовления применяются особые полимеры, которые не становятся хрупкими при низкой температуре и не разрушаются под прямым воздействием ультрафиолета.

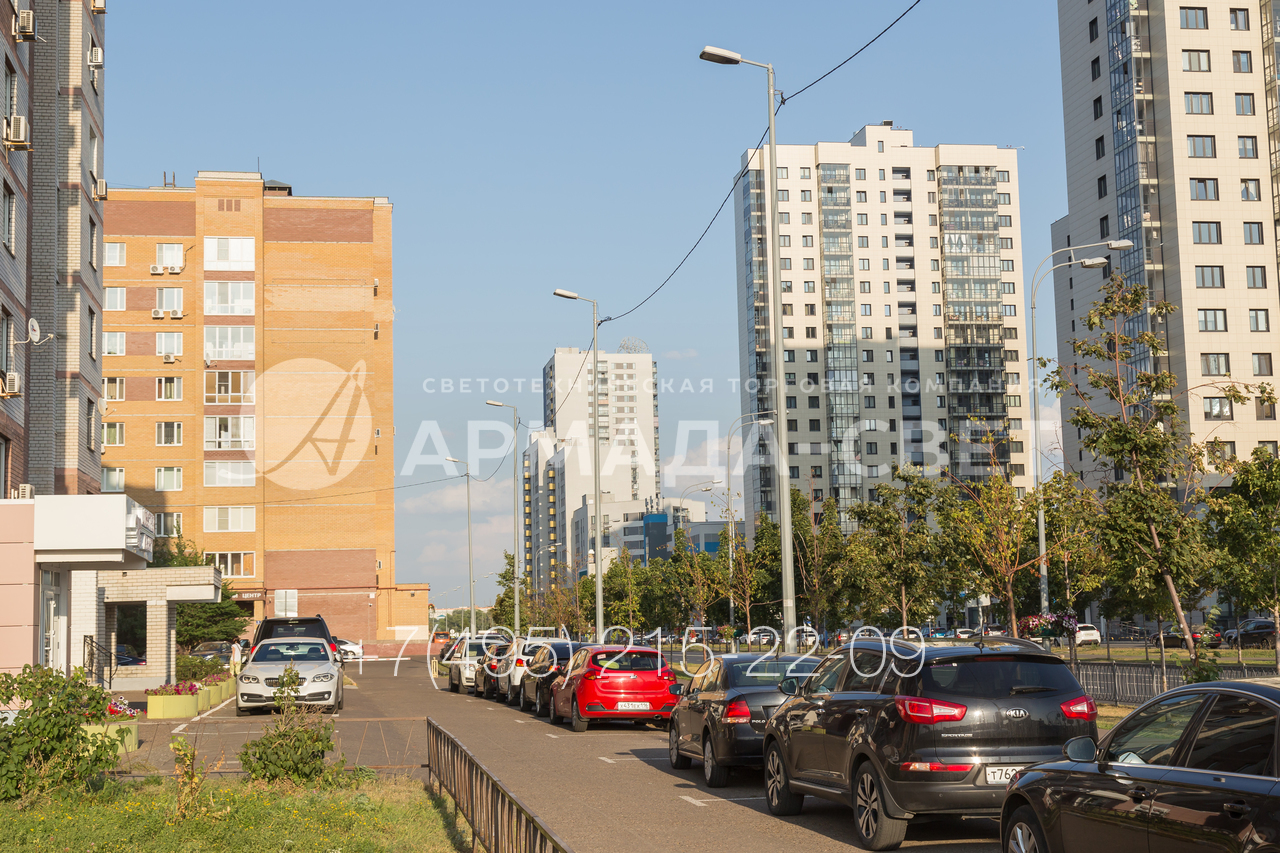

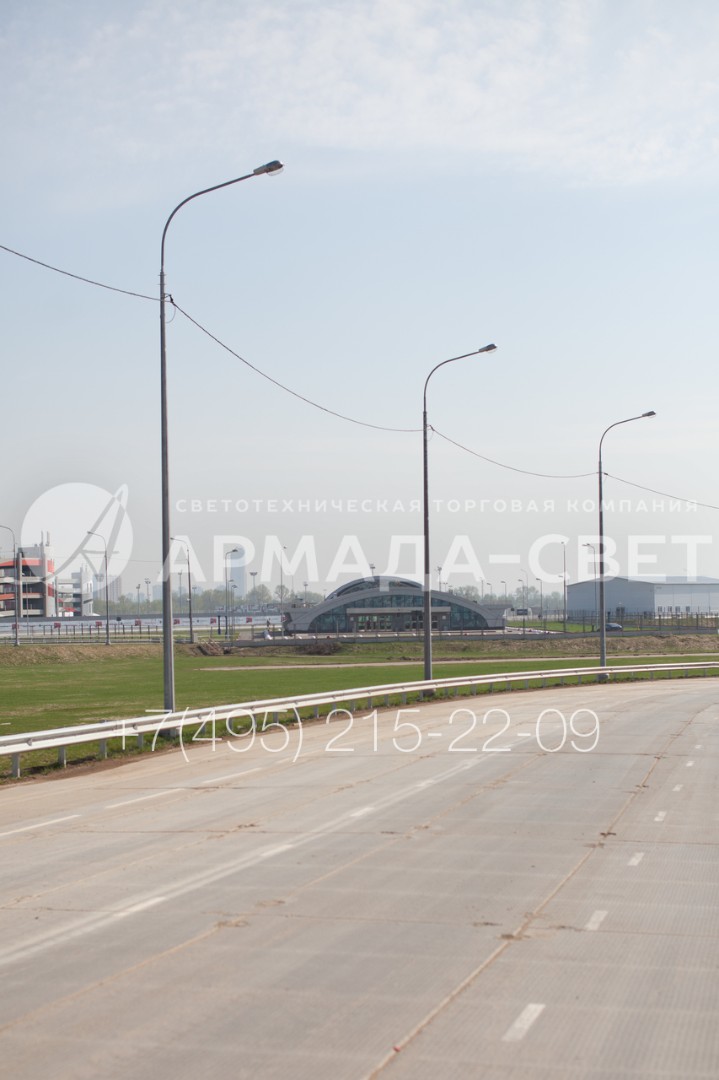

5) Осветительные опоры ОГУ, представленные на этой фотографии, используются для освещения придомовой территории и подъездных дорог к подъездам. В этой модификации на оголовке установлены консольные светильники с малой длиной выноса, чтобы световое пятно располагалось недалеко от ствола.

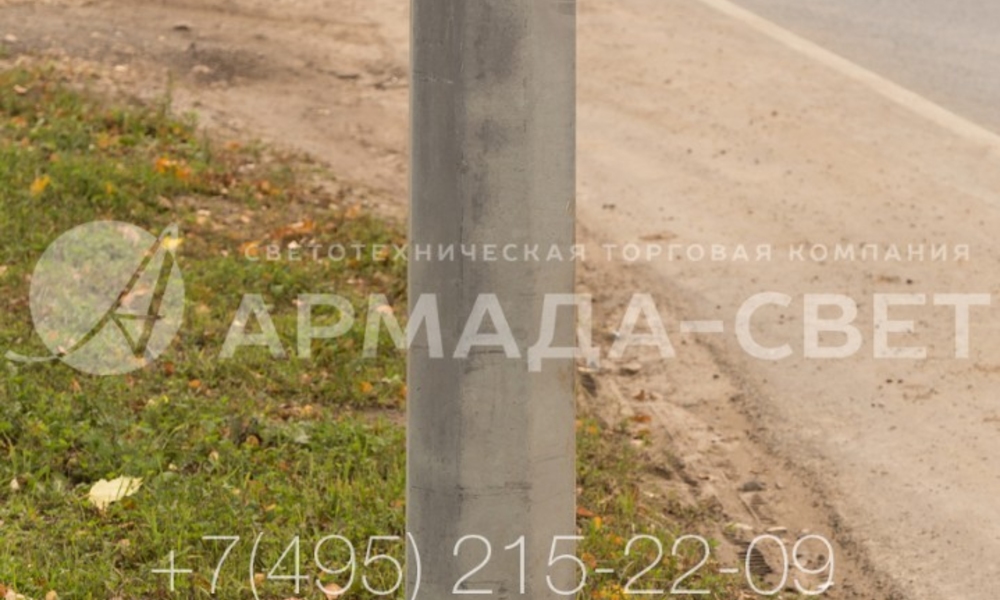

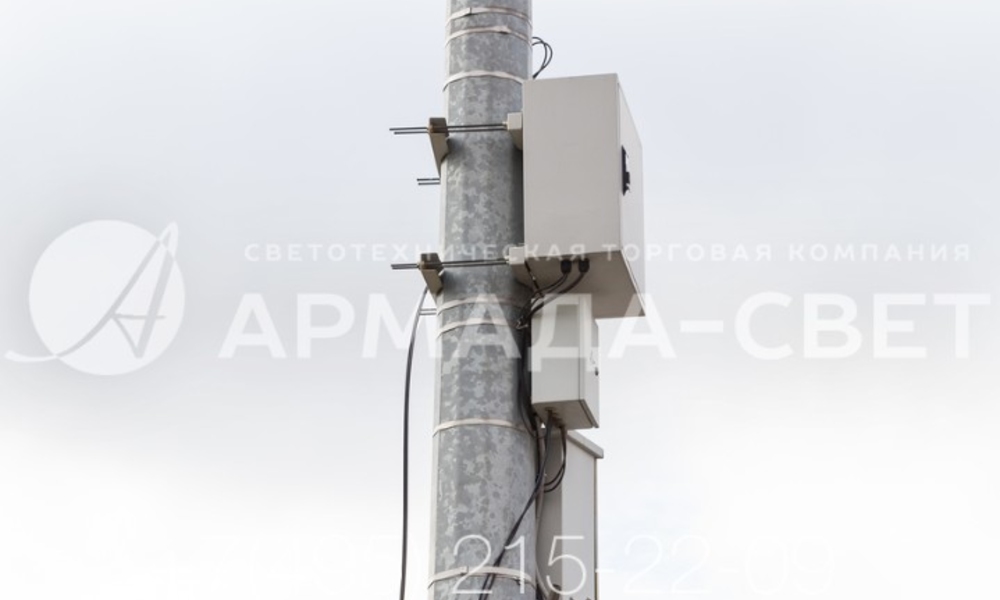

6) Опоры, представленные на фотографии, сделаны их тонких листов углеродистой стали, которая согнута в конический граненый ствол. За счет уменьшения материалоемкости изделия значительно снижается их вес. Поэтому производить монтажные работы и транспортировать опоры можно без использования мощного оборудования.

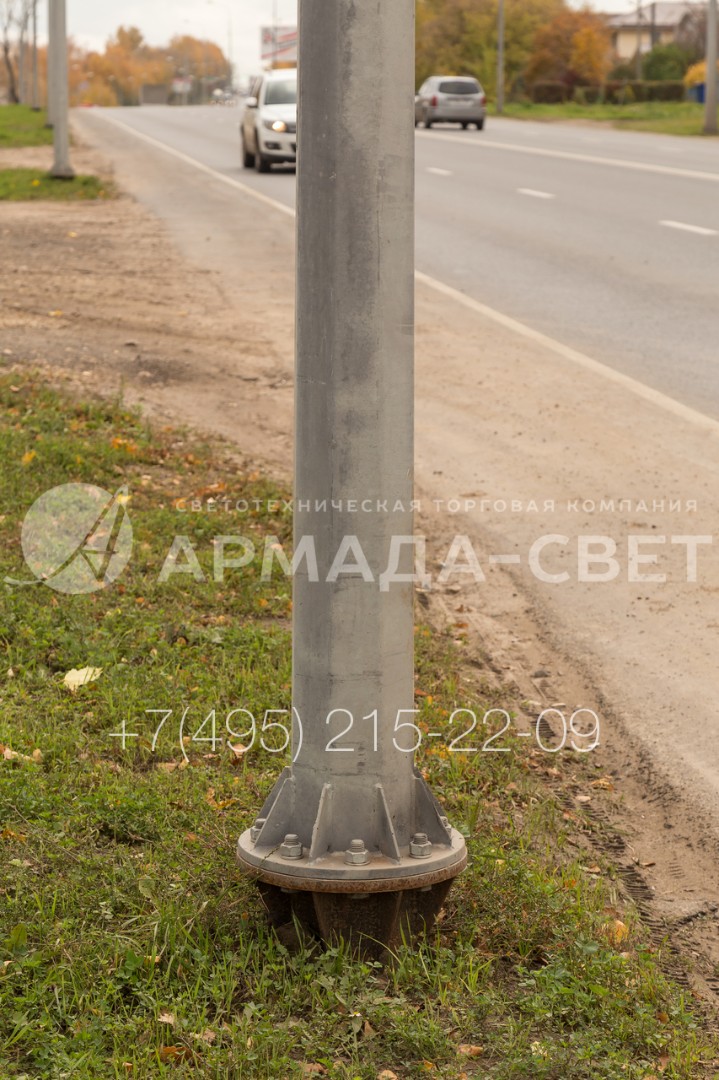

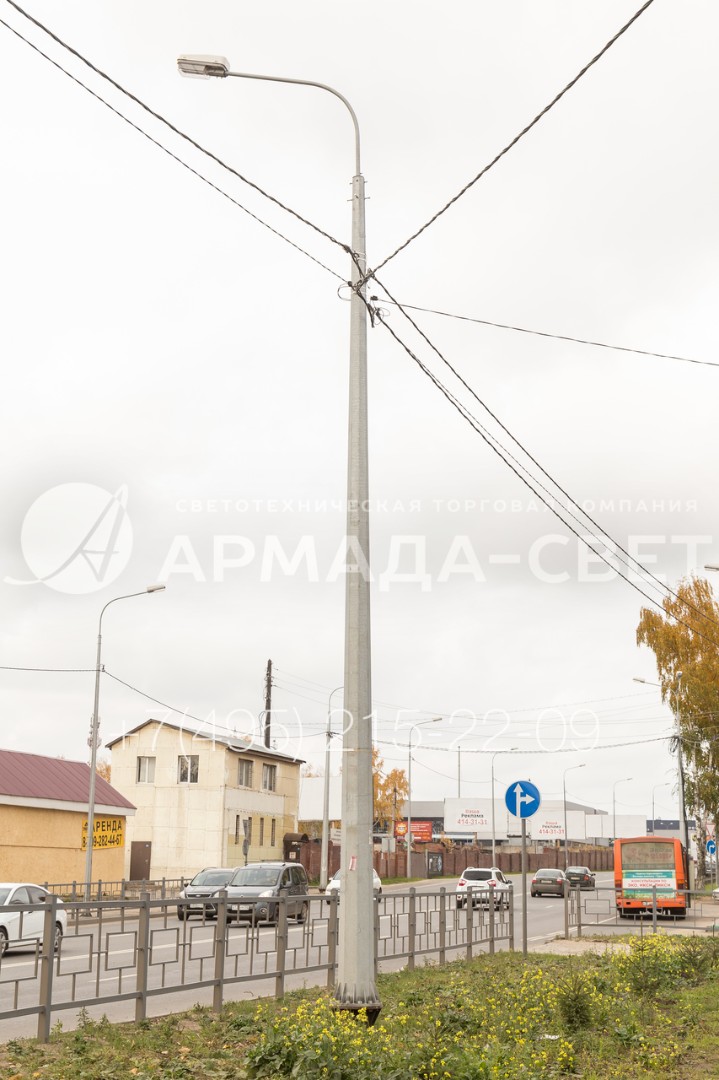

7) Опоры типа ОГУ в стандартной комплектации устанавливаются на фланец. Для монтажа такой опоры необходимо пробурить отверстие в грунте, закрепить в нем закладную деталь фундамента и забетонировать ее. После застывания бетона нужно прикрутить наземную часть с помощью болтов, которые видны в отверстиях фланца.

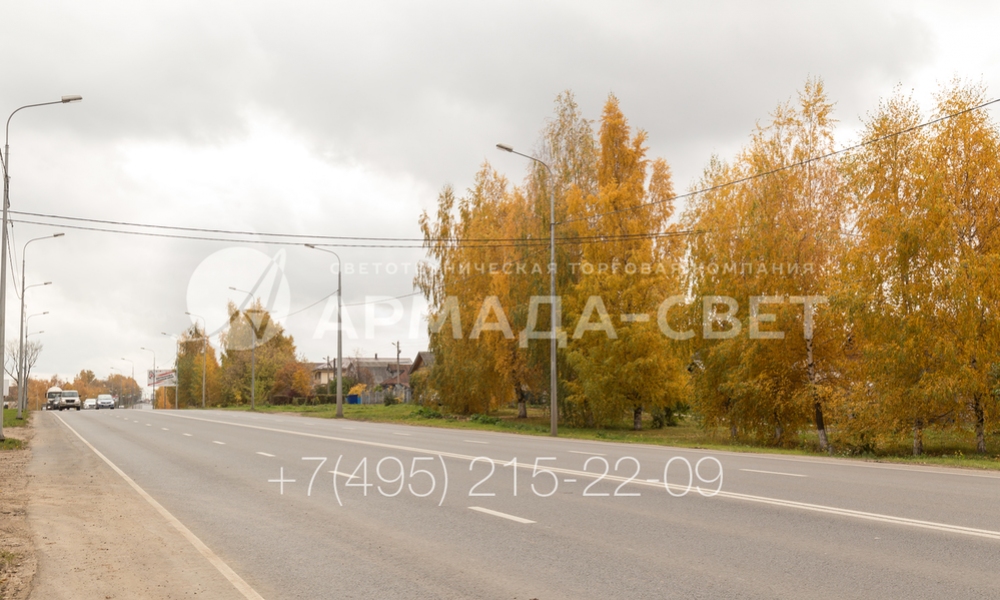

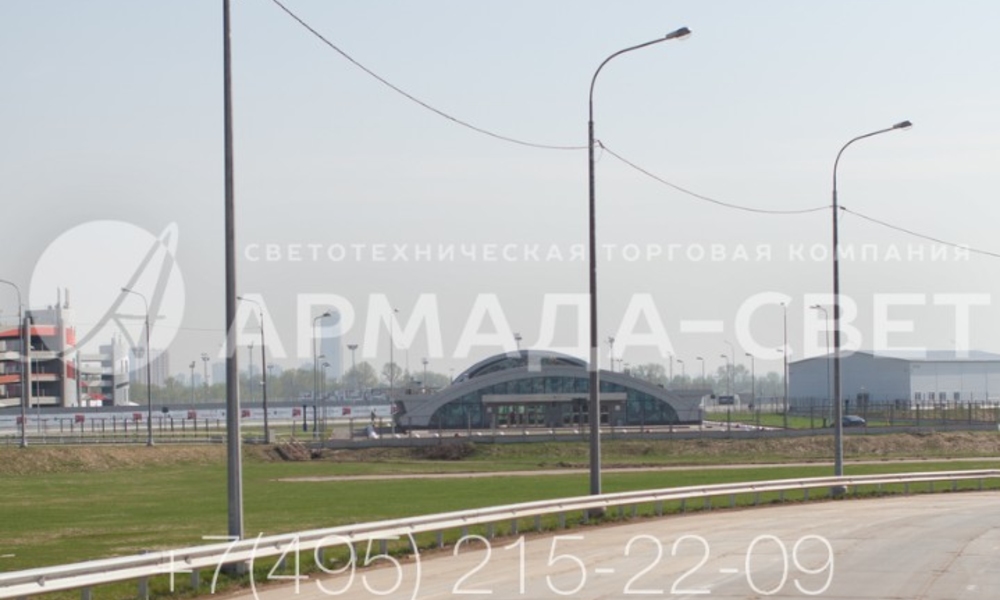

8) Опоры ОГУ часто применяются для строительства систем освещения автомобильных дорог. В этом случае возникает необходимость в защите углеродистой стали ствола от воздействия агрессивных веществ, которые применяются для обработки покрытия зимой. С этой целью опора цинкуется методом горячего цинкования в ваннах с расплавленным металлом.

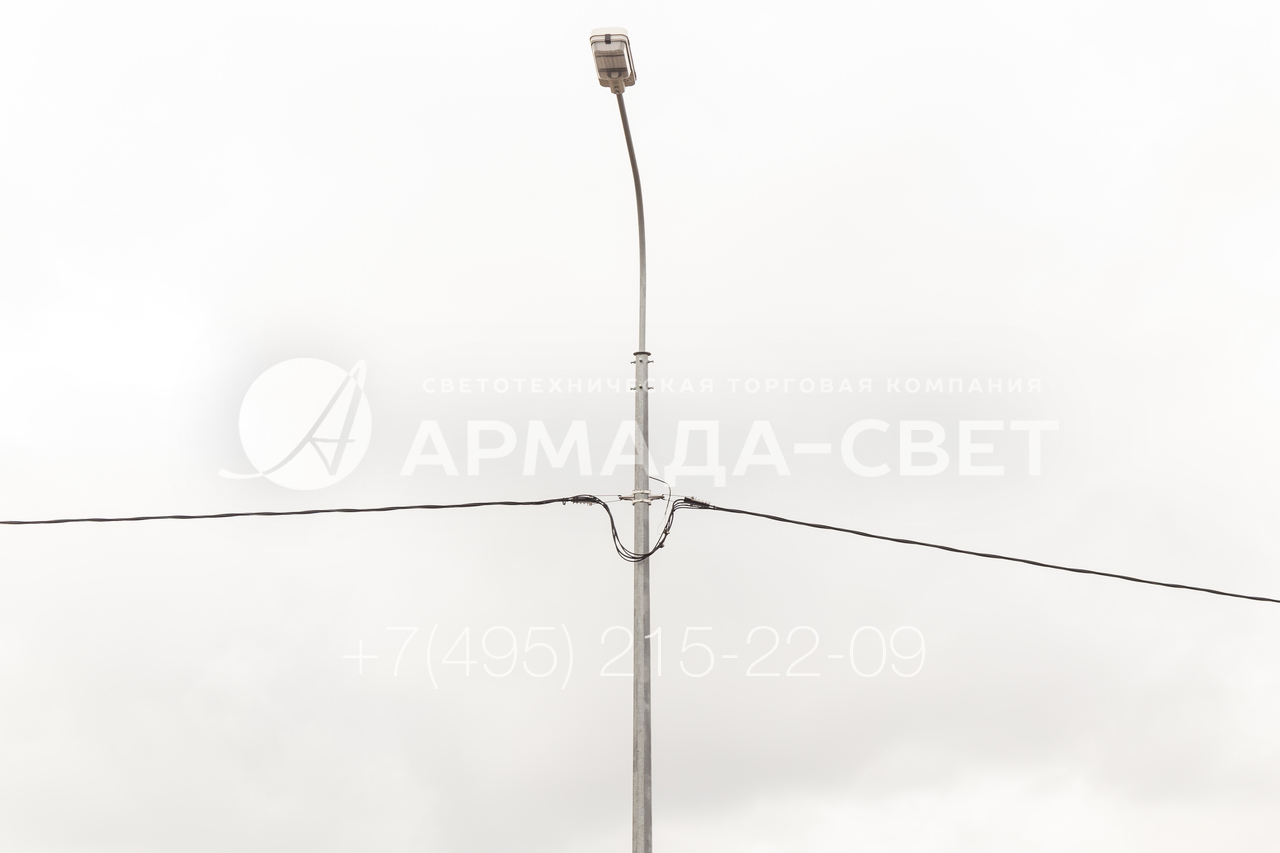

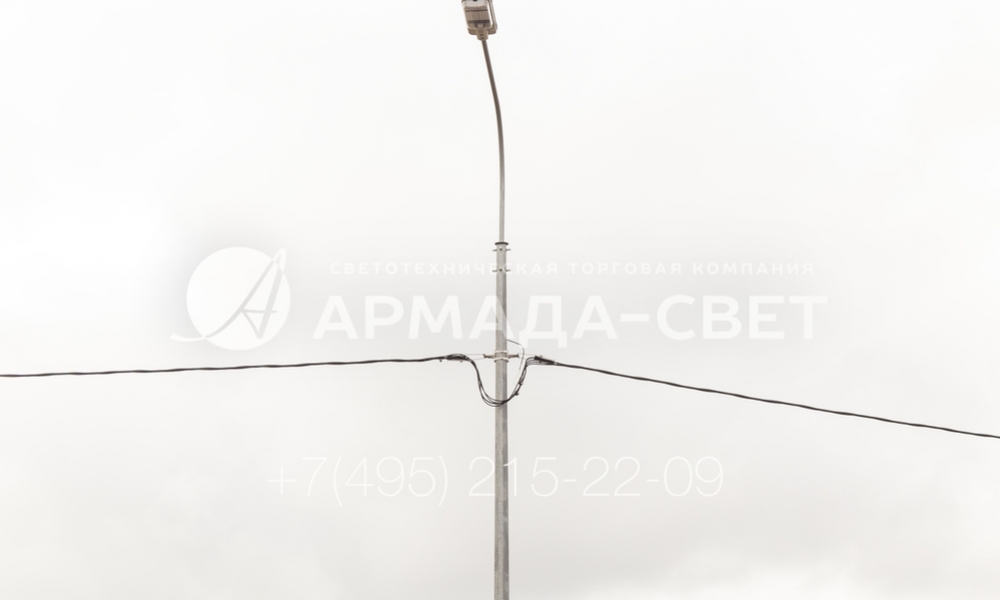

9) Опора ОГУ относится к категории силовых. Поэтому ее прочность рассчитана под удержание силовых электрических линий, которые проложены в воздухе. Для подвески кабеля нужно купить и закрепить на стволе отдельную арматуру. Она хорошо видна на фотографии. Ввод кабеля внутрь ствола производится через отверстие в верхней части.

10) Если планируется устанавливать усиленные силовые опоры на клумбах или тротуарах, целесообразно обратить внимание на прямостоечные модели. У них монтаж производится на хвостовик, поэтому покупать закладные детали фундамента не нужно. Место установки таких опор выглядит аккуратнее и не требует декорирования с помощью тумб.
