ОГУ-1.5-11/1.5-12 Опоры граненые силовые

+11

фото

Версия для печати

Область применения: Предназначены для установки светильников, воздушной подвески кабельных сетей наружного освещения (СИП), устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов.

Артикул производителя: ОГУ-1.5-11/1.5-12
Верхний диаметр (мм): 320
Вес (кг): 580-630
Высота (м): 11/12
Количество крепежных отверстий: 6
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 550
Назначение опоры: Силовая
Нижний диаметр (мм): 460
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 650
Способ установки: Фланцевая
Тип опоры: СФГ

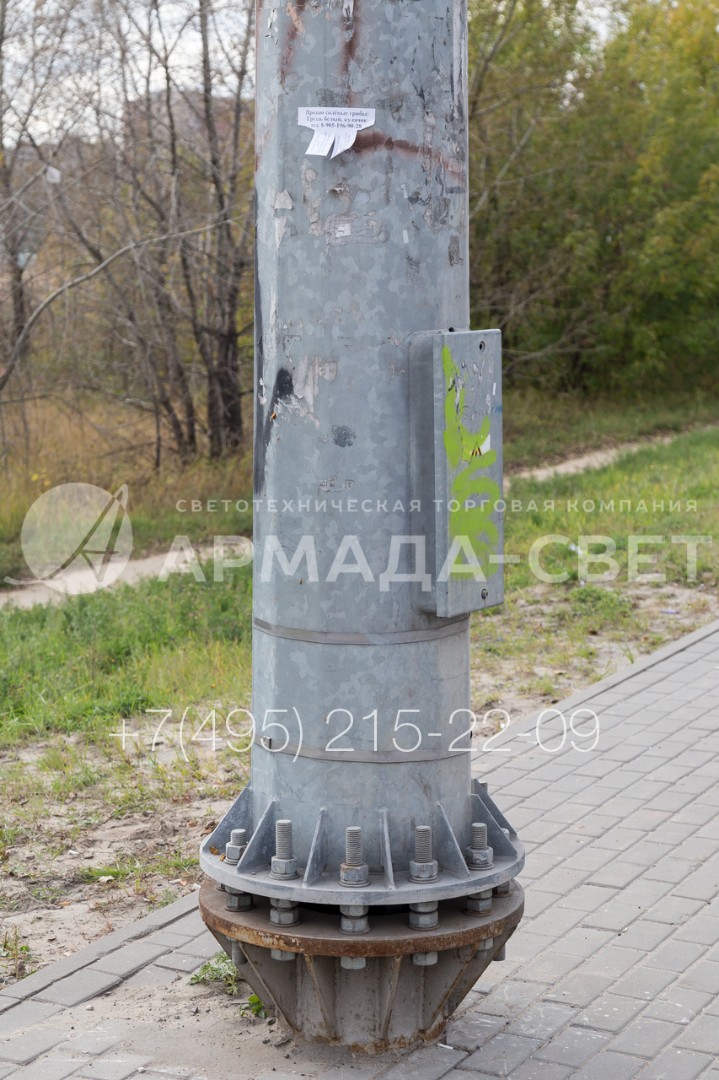

Установка: фланцевой частью на подготовленный фундамент (металлический закладной элемент и бетон)
Форма ствола опоры: Граненая

В наличии

Цена: от 169 070 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Граненая фланцевая опора ОГУ 1.5-11/1.5-12 – высотная металлоконструкция, установка которой позволяет организовать наружную подсветку на открытых площадках, в парковых зонах, придомовой территории в районах жилой застройки, а также на автодорогах и магистралях. Светильники, участвующие в создании необходимого уровня внешней иллюминации, размещаются на кронштейнах, фиксируемых к опоре болтовым соединением. Конструкция относится к силовым изделиям, что позволяет применять ее для подвеса СИП, а также использовать как площадку для размещения рекламных щитов.

Опорные столбы данного типа способны выдержать значительные нагрузки. Помимо собственного веса, установленных светильников и кабелей ОГУ 1.5-11/1.5-12 способна противостоять дополнительным нагрузкам. Технические параметры позволяют размещать столбы в регионах с сильными ветрами и неблагоприятным климатом.

Сырьем для производства опор выступают стальные листы, сгибаемые на станках с образованием граней. Изделие защищено от ржавчины и иных негативных факторов среды обработкой горячим цинкованием, что также увеличивает срок его действия до 30 лет. Монтирование столбов выполняется на бетонное основание с ЗДФ.

Габаритные размеры опор

Основные параметры опор ОГС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГУ		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГУ-1.5-11	169 070 ₽	320	460	650	550	580	11
ОГУ-1.5-12	183 645 ₽	320	460	650	550	630	12

Галерея

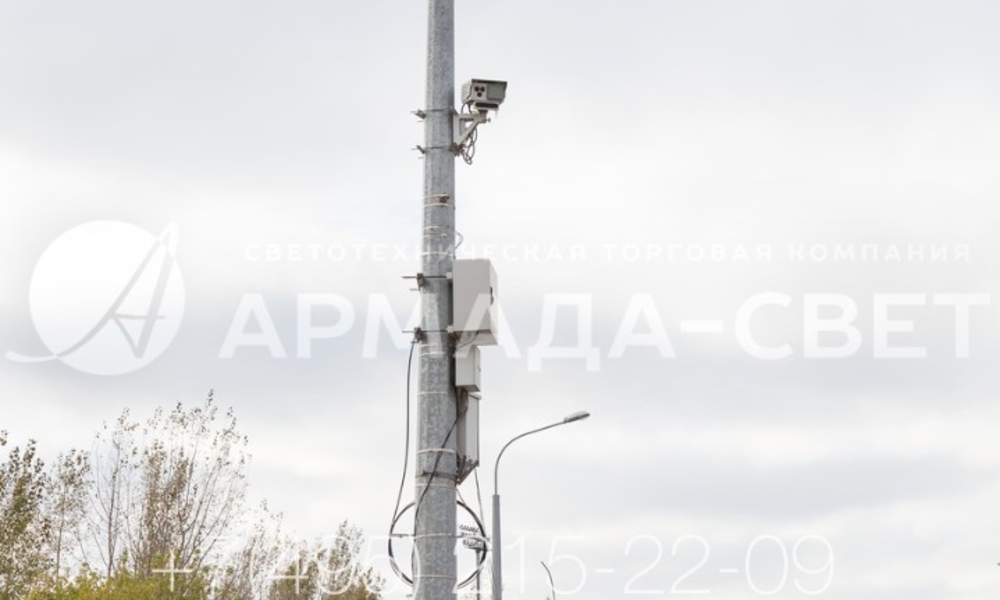

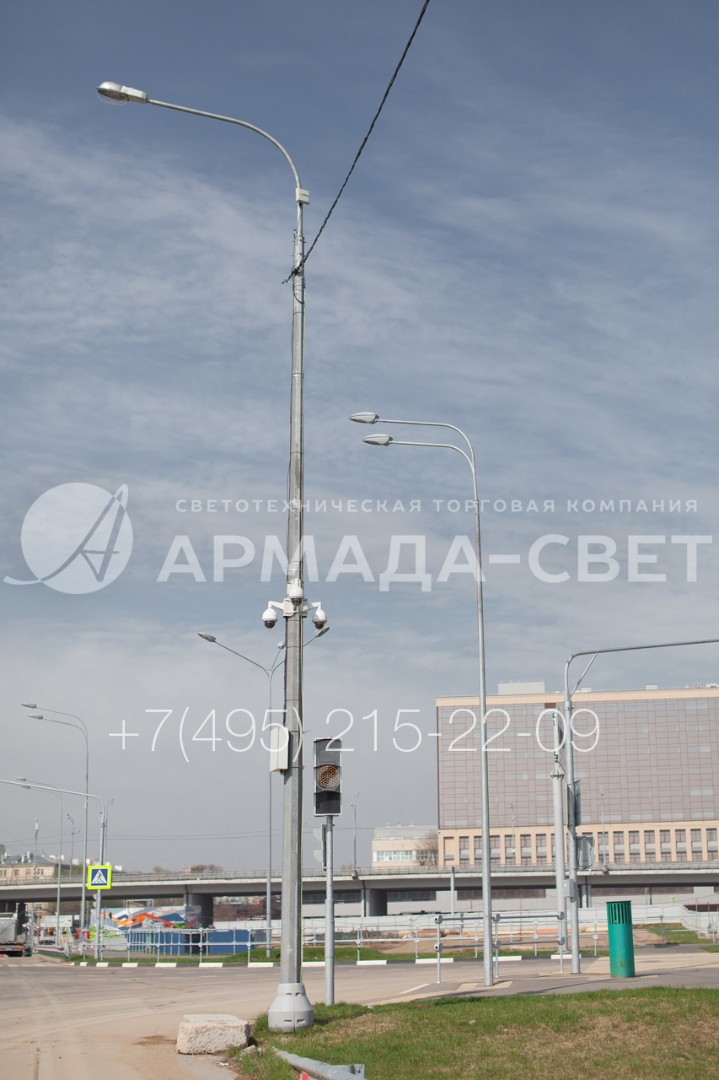

1) Опоры ОГУ – это усиленные граненые конструкции из листовой стали. В этой модификации они могут выдержать нагрузку на верхнюю часть 1500 кг. Доступны модели с высотой наземной части от фланца до оголовка 11 или 12 метров. В представленном на фото варианте на опоре установлены световые приборы, камеры наблюдения и коммутационные шкафы.

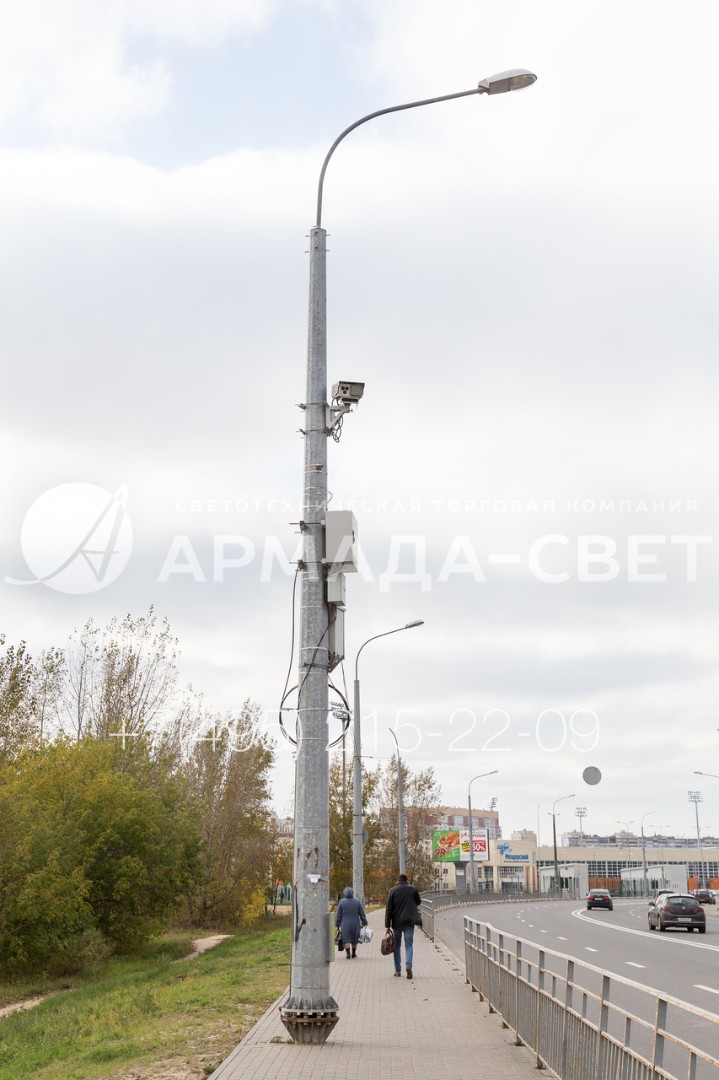

2) Осветительные опоры усиленного типа могут выполнять сразу несколько задач и удерживать большое количество оборудования. За счет этого инженеры-проектировщики сокращают число инженерных конструкций на улицах города. Освобождается место для комфортного передвижения пешеходов и маневрирования транспорта.

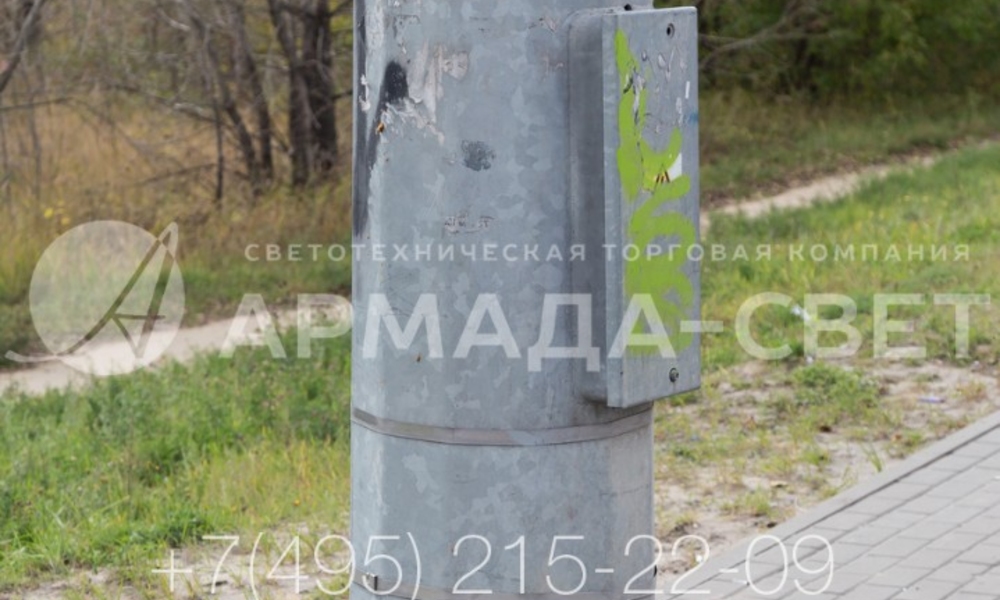

3) На фото изображено ревизионное отверстие опоры с граненым коническим стволом. Этот технологический лючок в нижней части нужен для того, чтобы выполнить коммутацию подземной силовой линии и внутренней проводки ствола. Отверстие закрыто крышкой, чтобы избежать доступа посторонних и намокания клеммной колодки с УЗО.

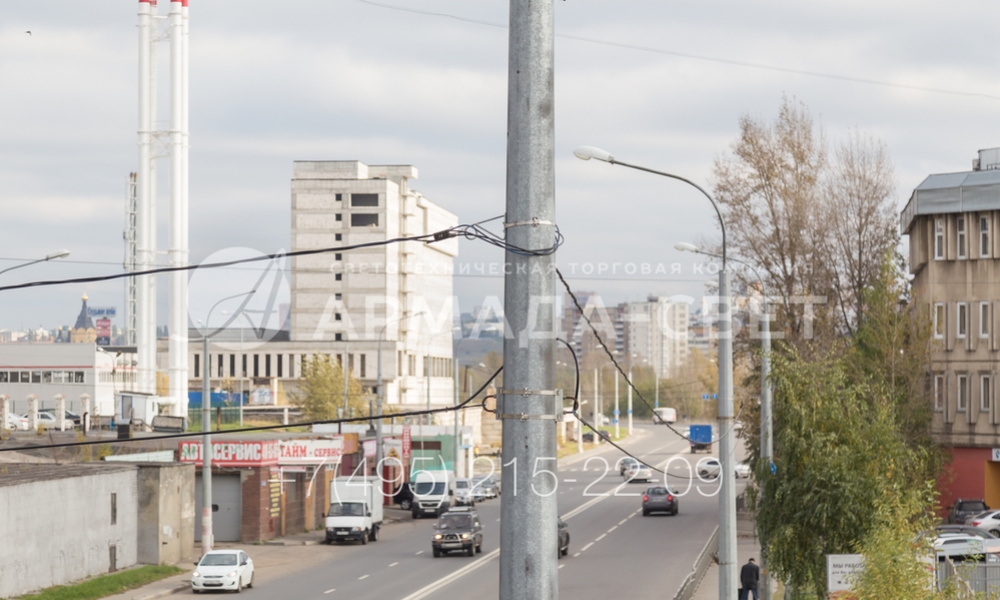

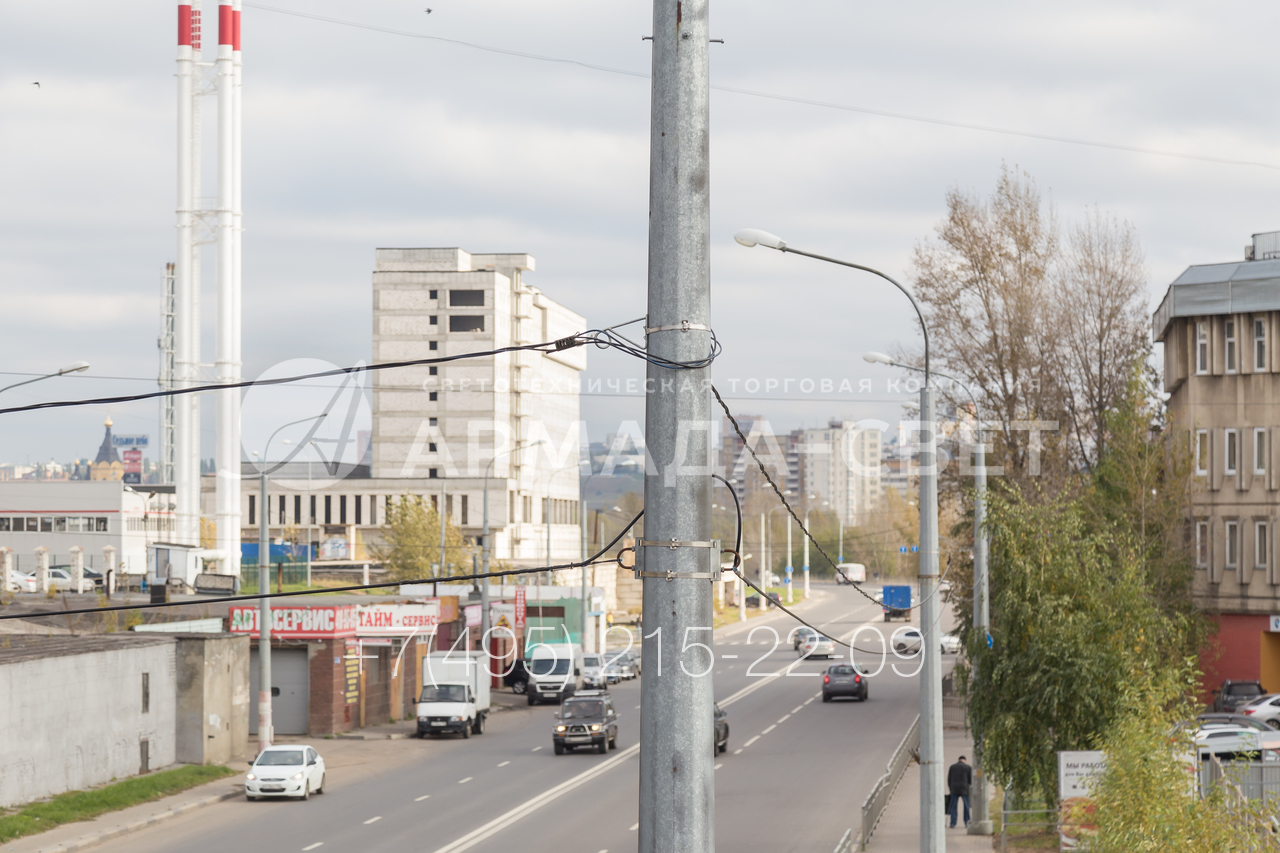

4) На фото изображены усиленные граненые конические опоры. В верхней части видны болты, которые фиксируют хвостовик кронштейна с осветительными приборами. Силовые линии подведены по воздуху и закреплены с помощью арматуры, которая фиксируется на стволе. Для этого не нужно изменять конструкцию опоры и сверлить в ней отверстия.

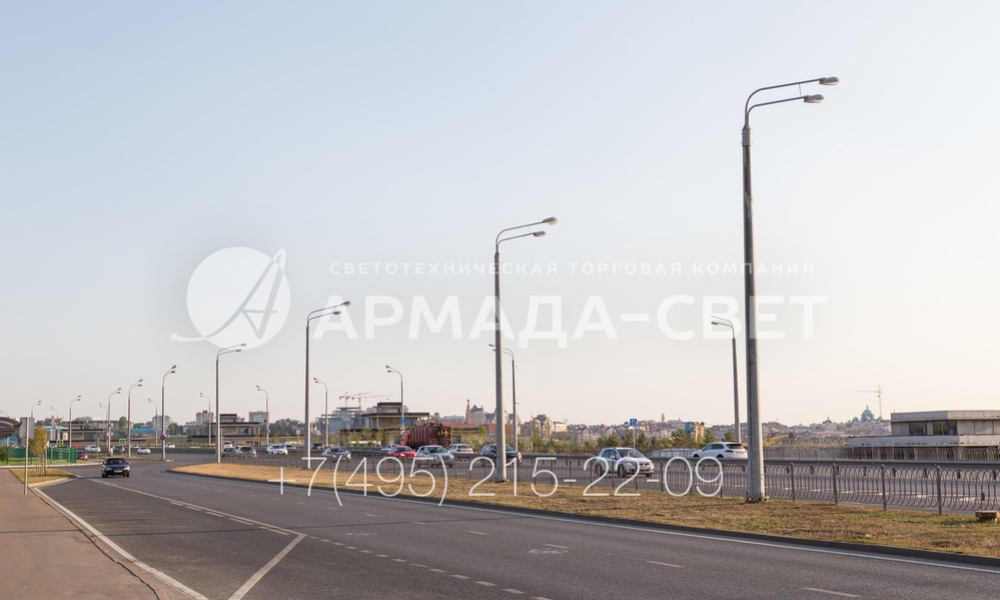

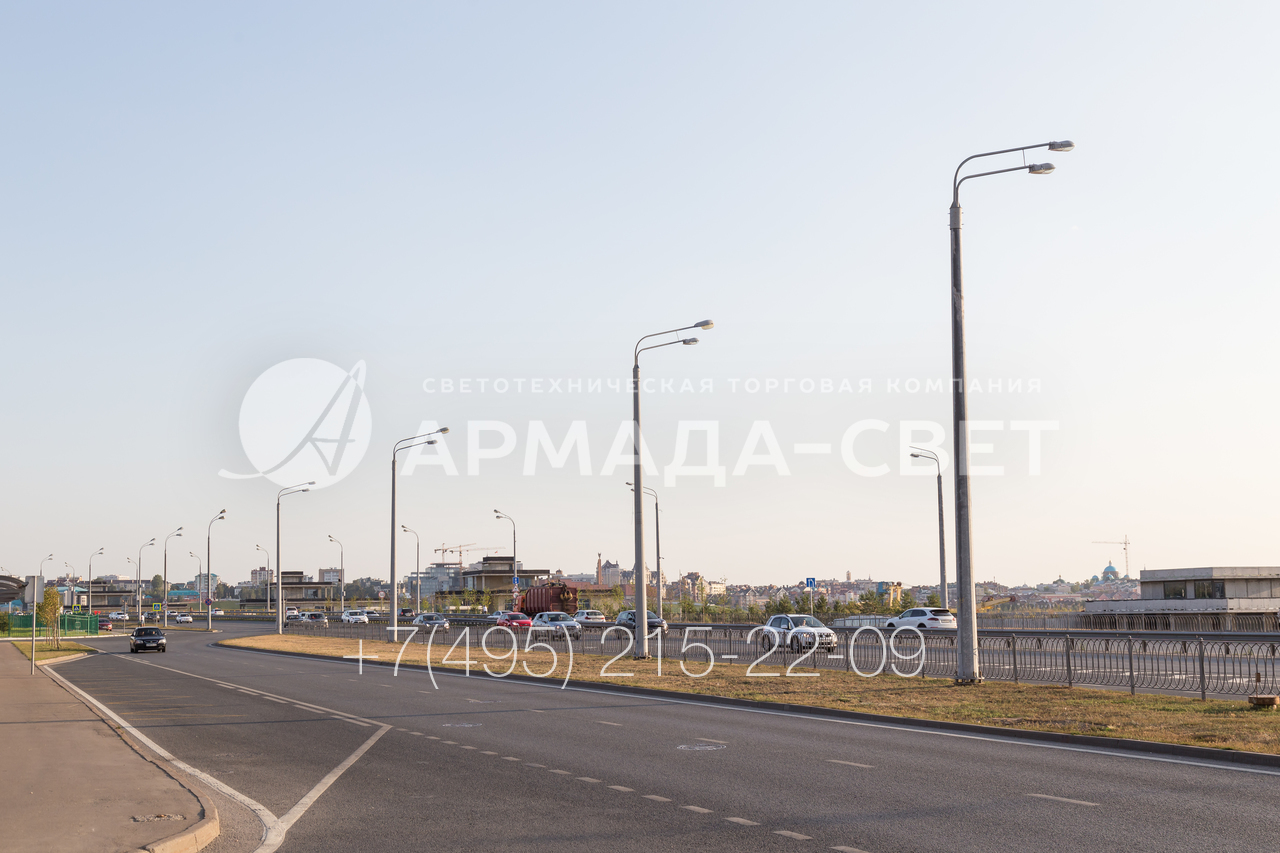

5) На фотографии представлена инженерная сеть освещения широкой автомобильной дороги. Чтобы сформировать яркое световое пятно на проезжей части на оголовок установлен кронштейн с двумя рожками под парный светильник. Используется усиленная инженерная опора, которая выдерживает нагрузку до 1,5 тонны на верхнюю часть.

6) Если необходимости в ярком световом потоке с одной стороны ствола нет, на оголовок устанавливаются однорожковые светильники с газоразрядными лампами. Такие источники света используются потому, что они потребляют минимальное количество электрической энергии и излучают яркий световой поток.

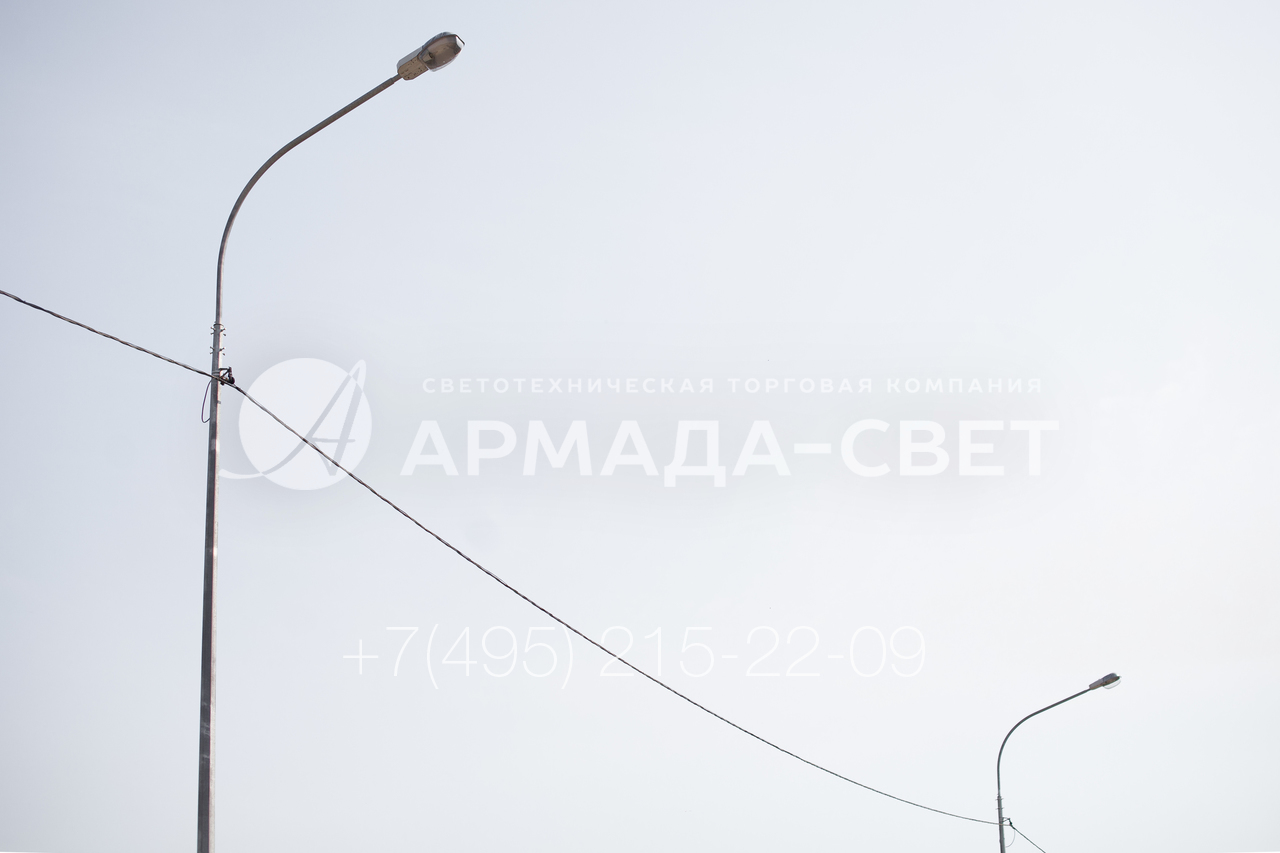

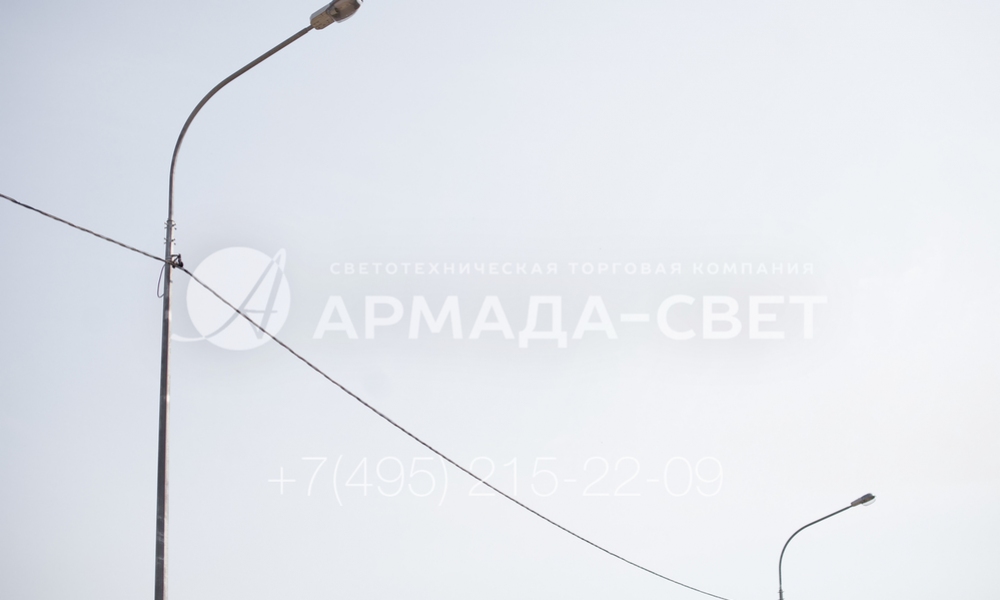

7) На фото изображены опоры уличного освещения с однорожковыми консольными светильниками. Они установлены на фланец, поэтому если конструкции будут повреждены в процессе эксплуатации, их можно заменить на новые без разрушения фундамента. Подводка кабеля выполнена по воздуху, чтобы уменьшить объемы земляных работ.

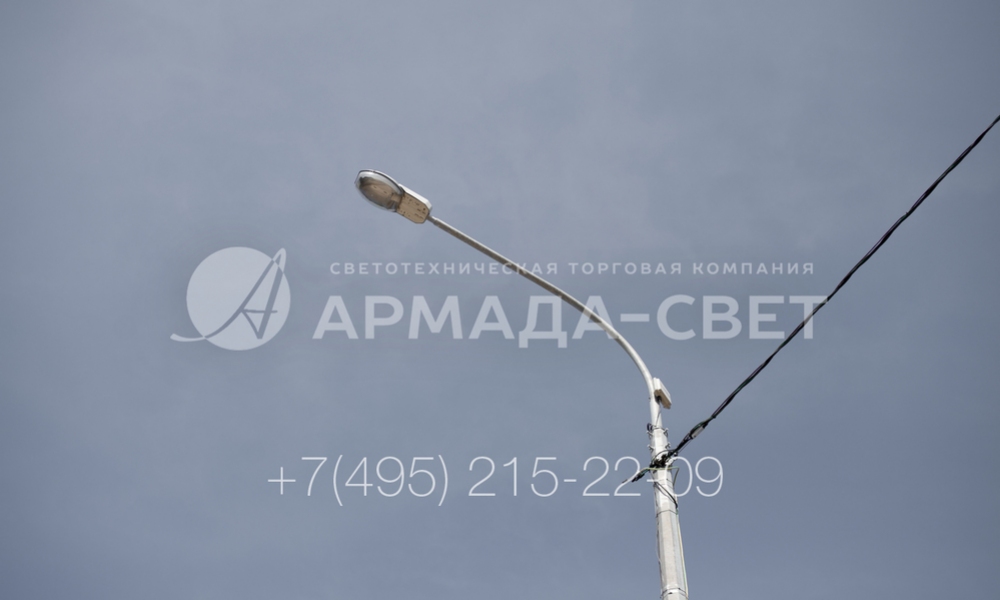

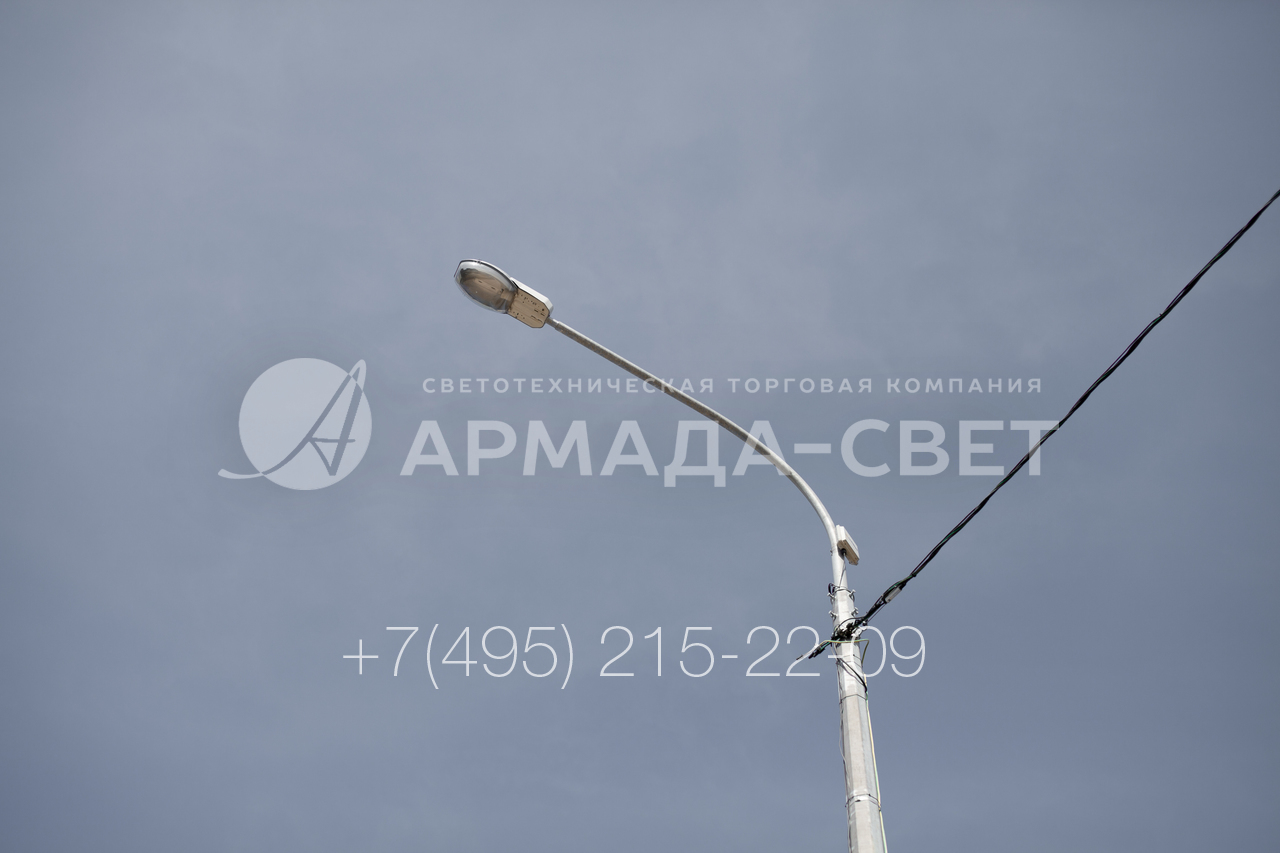

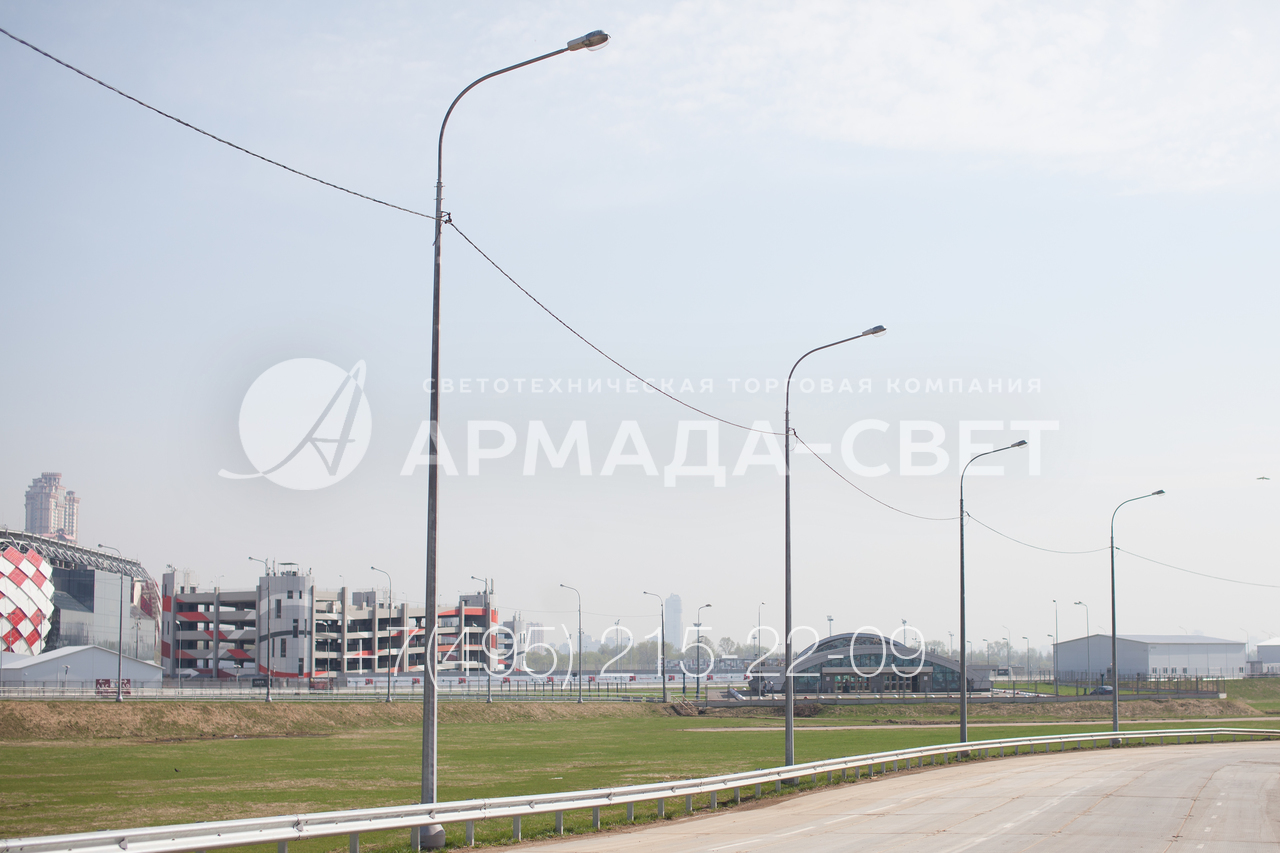

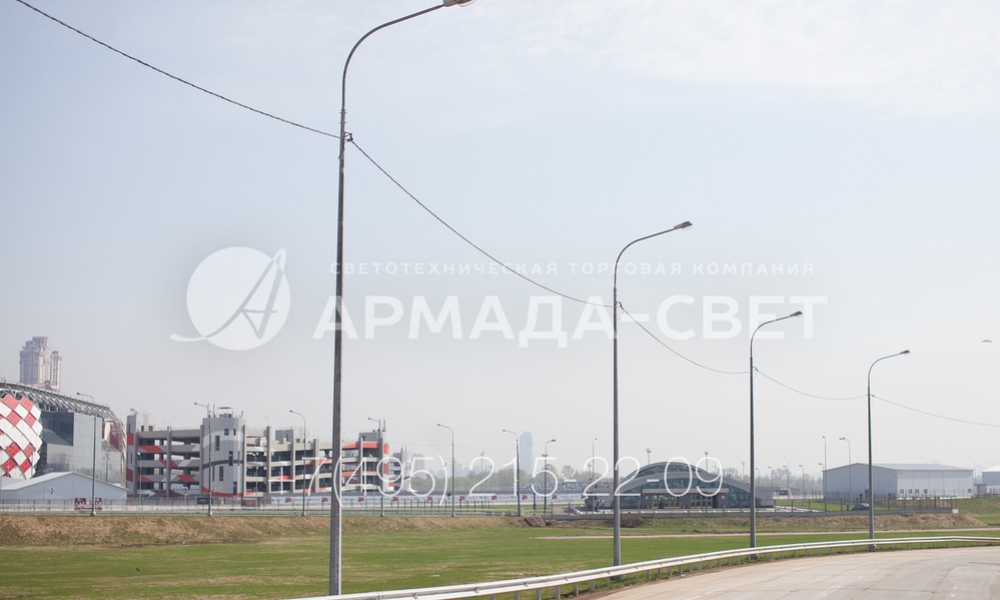

8) Силовые провода, по которым подается электричество к светильникам, проложены по воздуху. Для их соединения с электрической частью ствола отдельный кабель вводится внутрь через отверстие возле оголовка. Это сокращает протяженность внутренней проводки, а также улучшает внешний вид конструкции за счет протяжки провода внутри полой детали кронштейна.

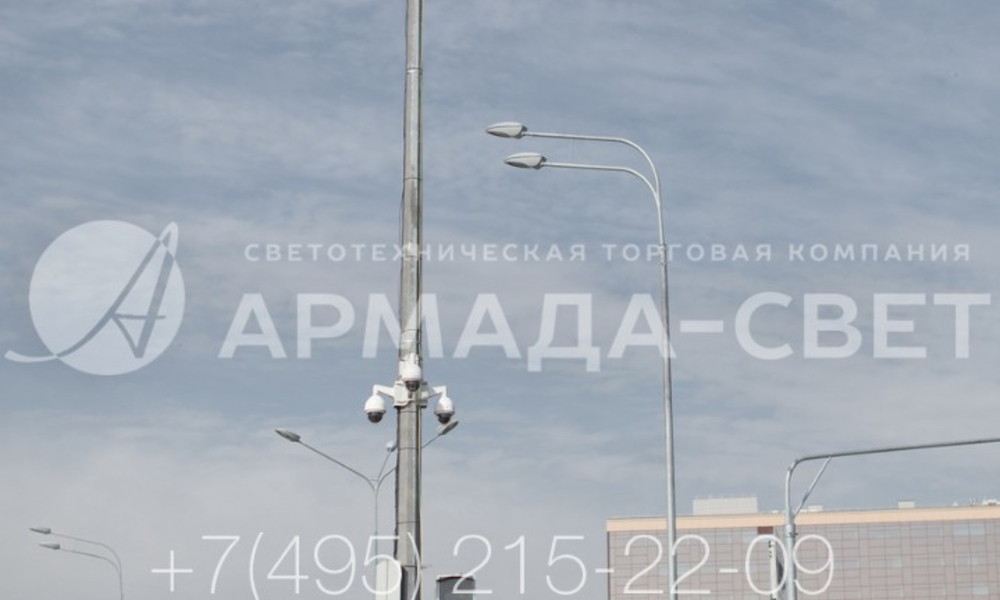

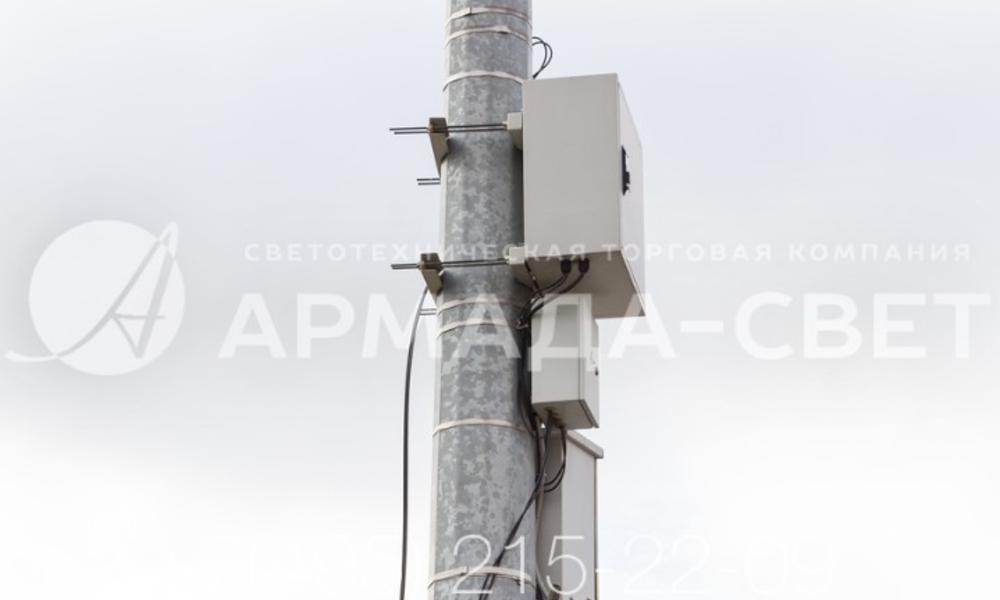

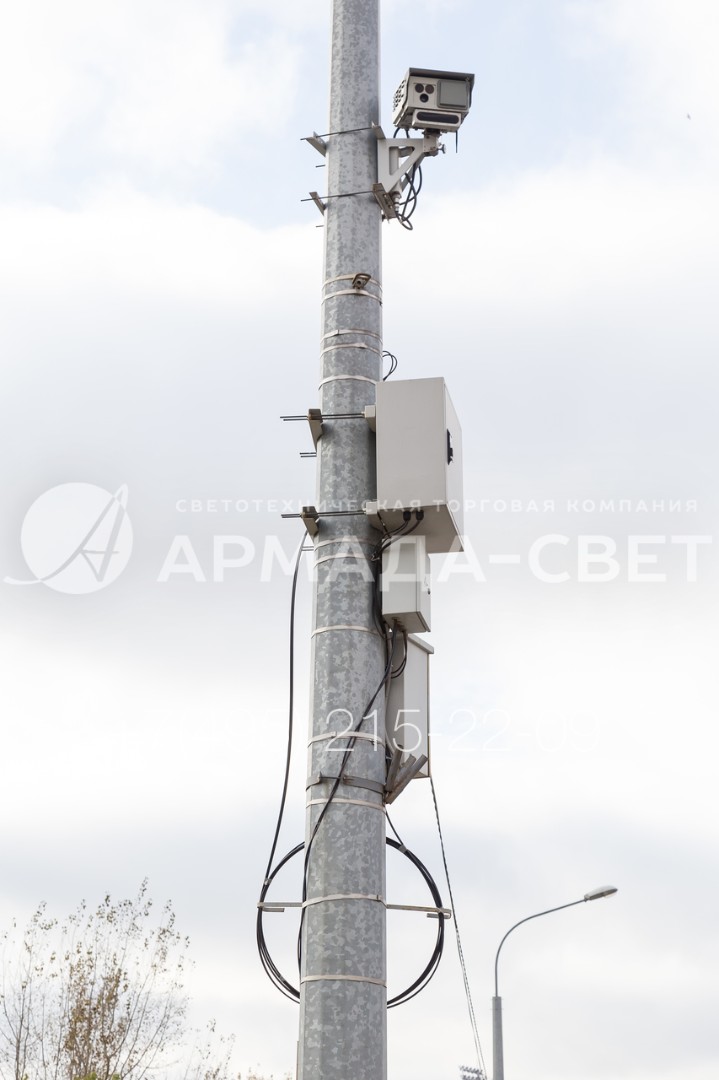

9) На фото изображена силовая осветительная опора, на стволе которой установлено мощное оборудование для видеонаблюдения. Ниже видеокамер с помощью кронштейнов закреплен стальной ящик, в которому установлены коммутационные устройства. Сам светильник запитывается с помощью воздушной СИП.

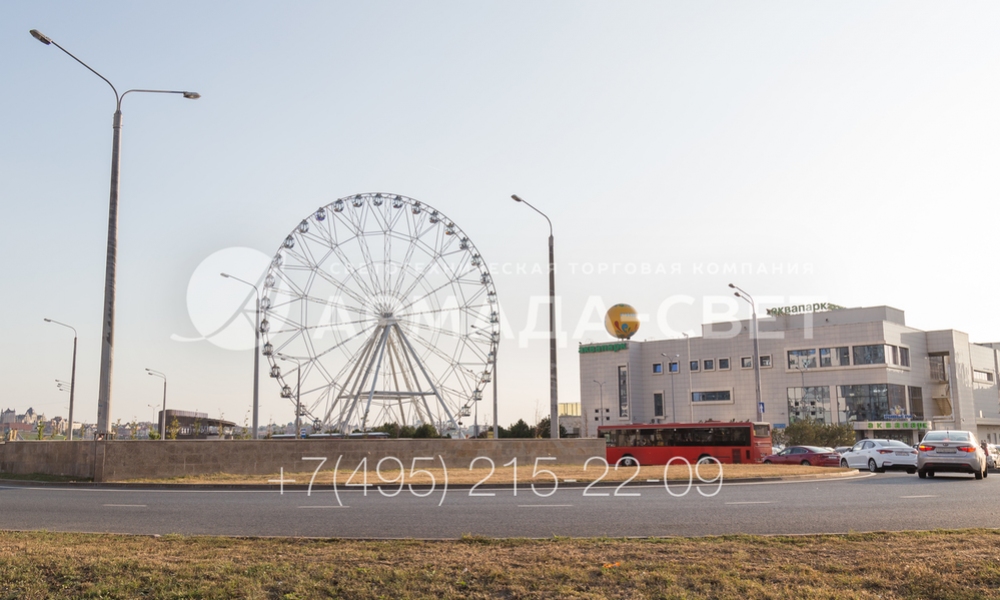

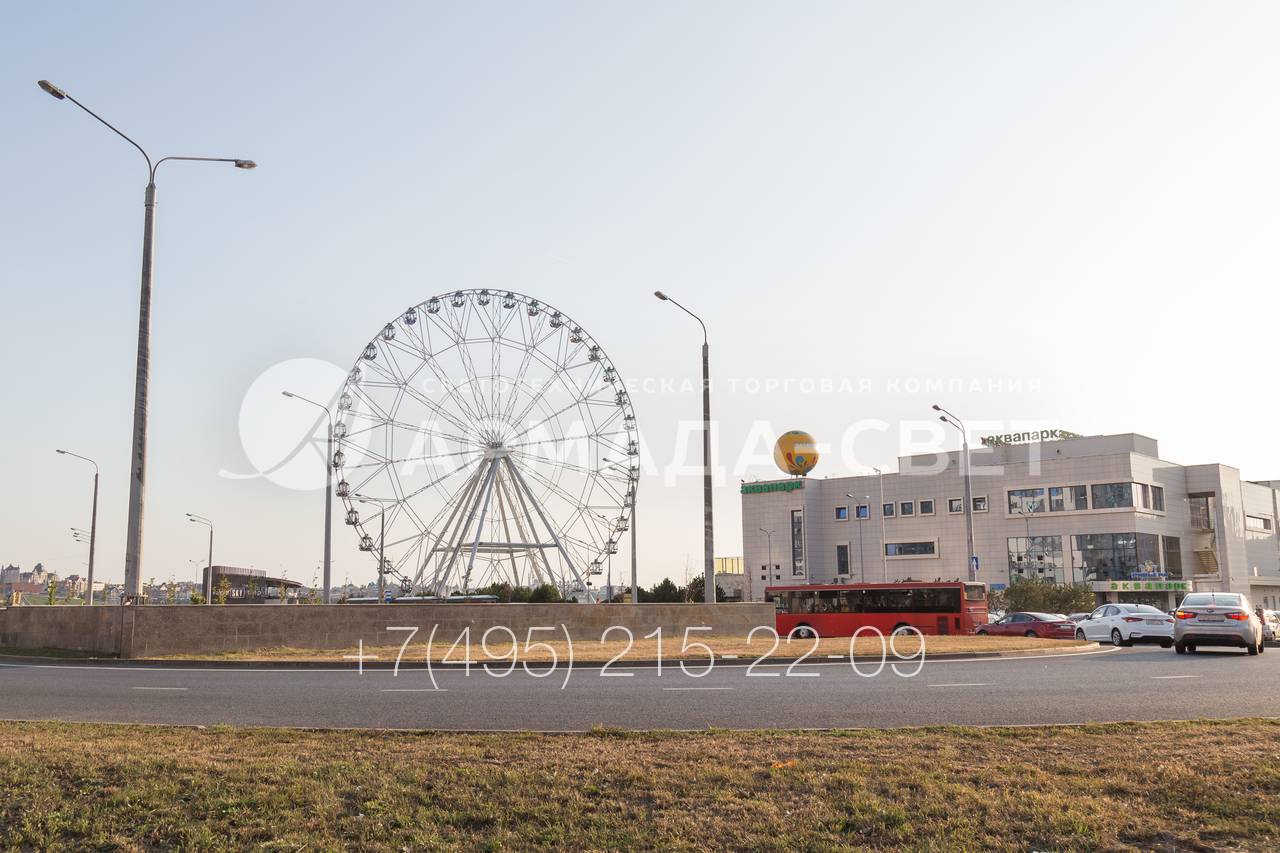

10) Опоры усиленного типа с граненым коническим стволом на фотографии используются для освещения развлекательного центра. Осветительные приборы установлены на кронштейнах с одним и двумя рожками. Подводка кабелей выполнена под землей, чтобы висящие в воздухе СИП н е портили внешний вид парка.
