ОГУ-2.1-12/2.2-11 Опоры граненые силовые 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ОГУ-2.1-12/2.2-11 Опоры граненые силовые

+10

фото

Версия для печати

Область применения: Предназначены для установки светильников, воздушной подвески кабельных сетей наружного освещения (СИП), устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов.

Артикул производителя: ОГУ-2.1-12/2.2-11
Верхний диаметр (мм): 320
Вес (кг): 682-742
Высота (м): 11/12
Количество крепежных отверстий: 6
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 550
Назначение опоры: Силовая
Нижний диаметр (мм): 460
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 650
Способ установки: Фланцевая
Тип опоры: СФГ
Установка: фланцевой частью на подготовленный фундамент (металлический закладной элемент и бетон)
Форма ствола опоры: Граненая

В наличии

Цена: от 198 803 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Модель силовой опоры ОГУ 2.2-11/2.1-12 представлена граненой металлоконструкцией, изготавливаемой из стальных листов с образованием граней. После сварки изделия с образованием сварного шва по всей длине столба конструкция подвергается горячему цинкованию. Такая обработка позволяет покрыть поверхность опоры слоем цинка, обеспечивающим надежную защиту от коррозии, внешнего влияния негативных факторов среды. Фонарные столбы ОГУ 2.2-11/2.1-12 применяются с целью организации уличной подсветки для территорий большой площади, автодорогах, в промышленном секторе, а также на городских площадях, бульварах, парках.

Конструкционное исполнение допускает использования опорных столбов для прокладки СИП, размещения рекламных щитов, дорожных указателей. Внешняя подсветка реализуется посредством размещения кронштейна, оснащенного светотехникой.

Внутри столб имеет полое строение, что обеспечивает ему минимальный вес при сохранении высокой устойчивости. Универсальность конструкции позволяет использовать внутреннюю пустоту при прокладке питающего провода.

ОГУ 2.2-11/2.1-12 размещается на бетонном фундаменте закладного типа. Опорный столб при этом соединяется с ЗДФ посредством фланца.

Габаритные размеры опор

Основные параметры опор ОГС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГУ		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГУ-2.1-12	216 293 ₽	320	460	650	550	742	12
ОГУ-2.2-11	198 803 ₽	320	460	650	550	682	11

Галерея

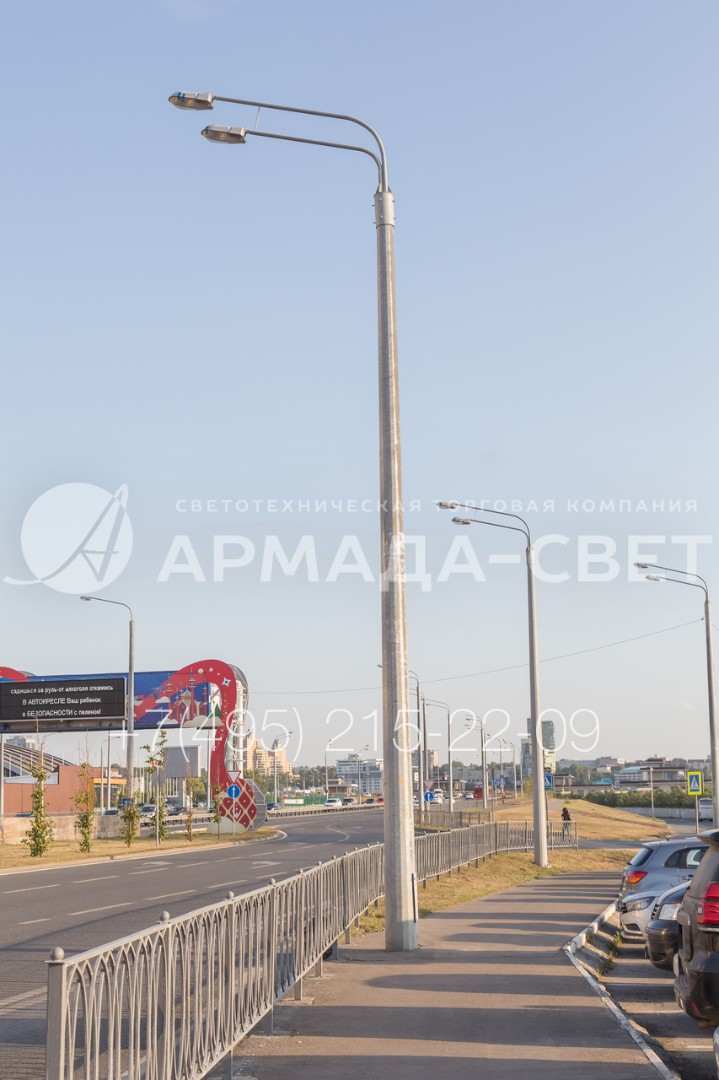

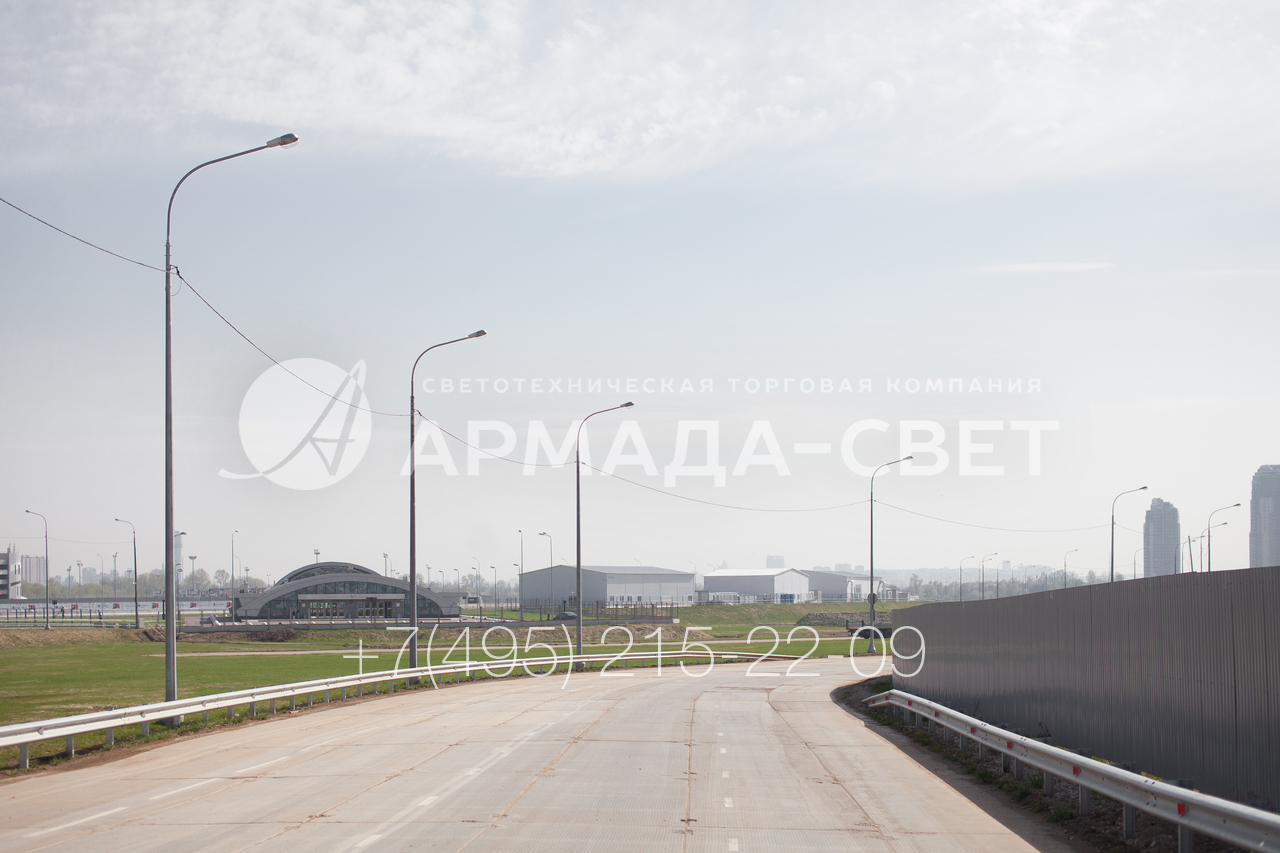

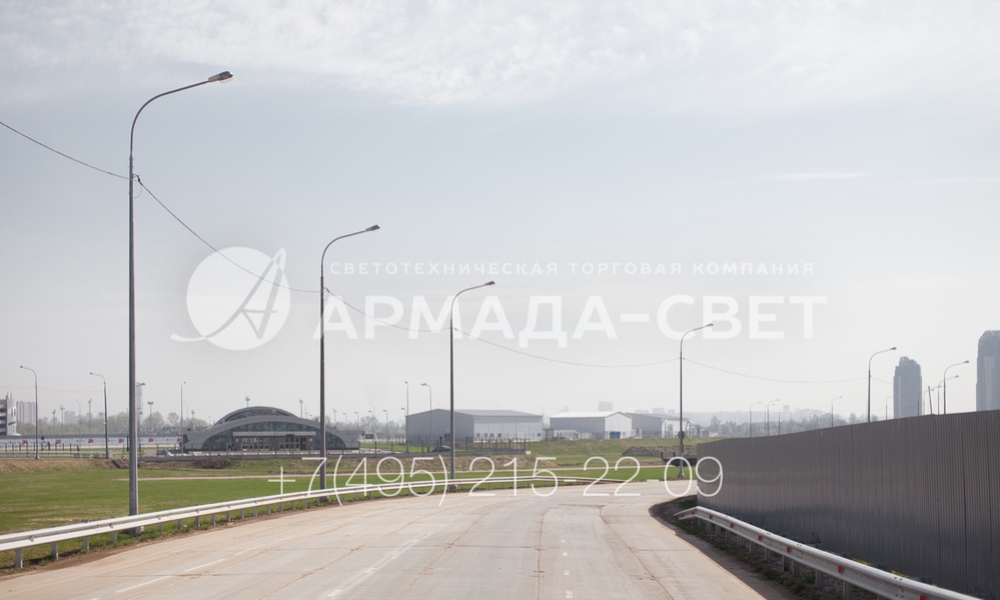

1) Опора, изображенная на фотографии, относится к категории усиленных. Поэтому она способна выдержать нагрузку на верхнюю часть в пределах 2100 кг. Высота может составлять 11 или 12 метров от фланца до оголовка в зависимости от оформленного заказа. На усиленную опору, помимо световых приборов, могут монтироваться другие тяжелые устройства.

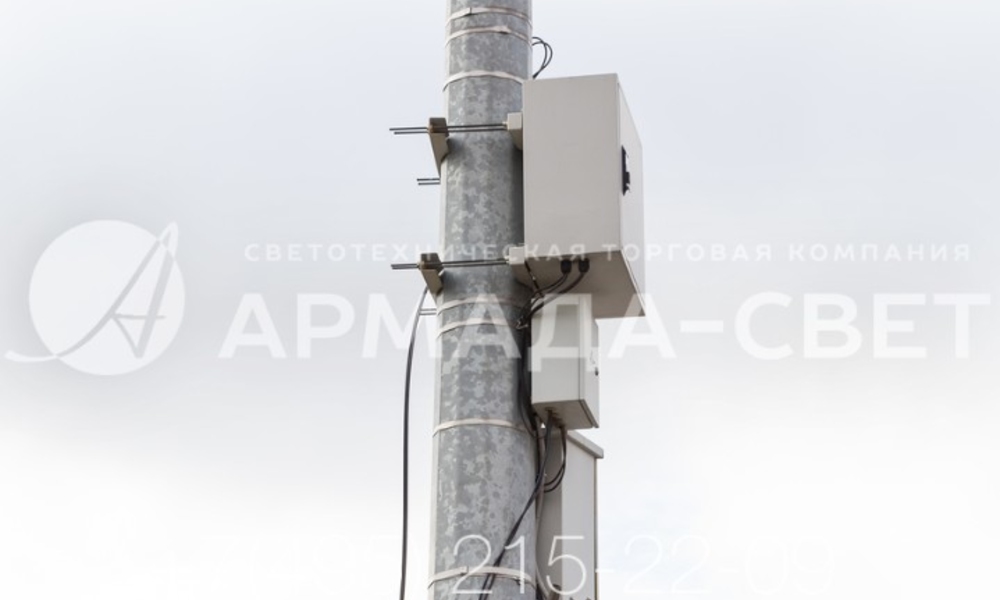

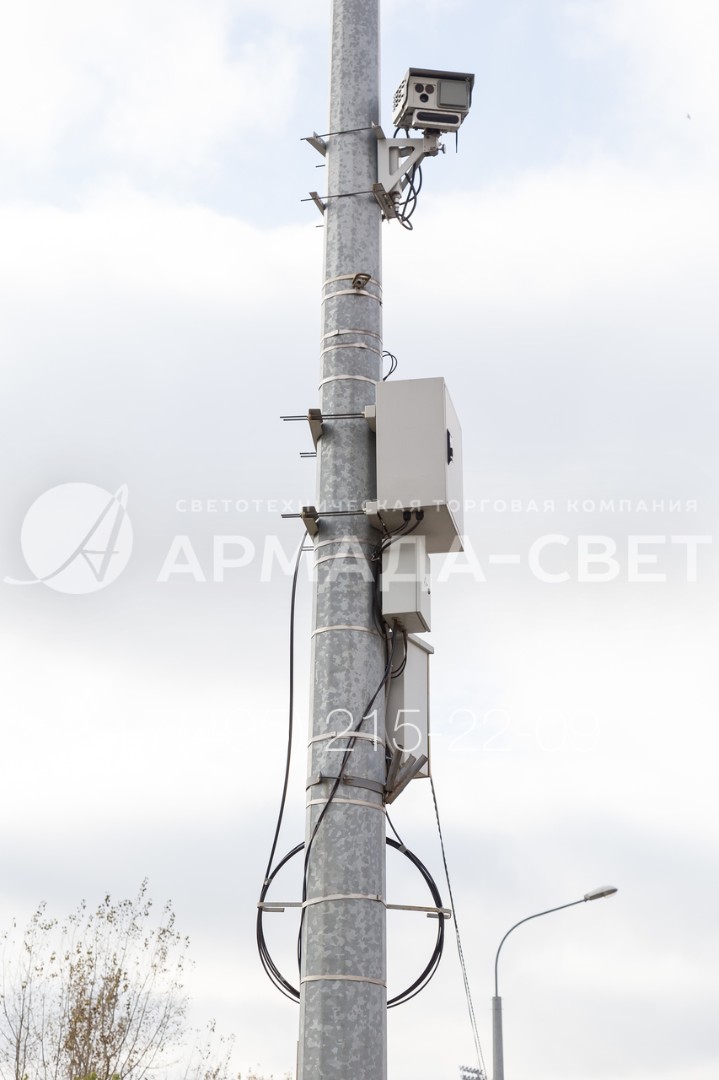

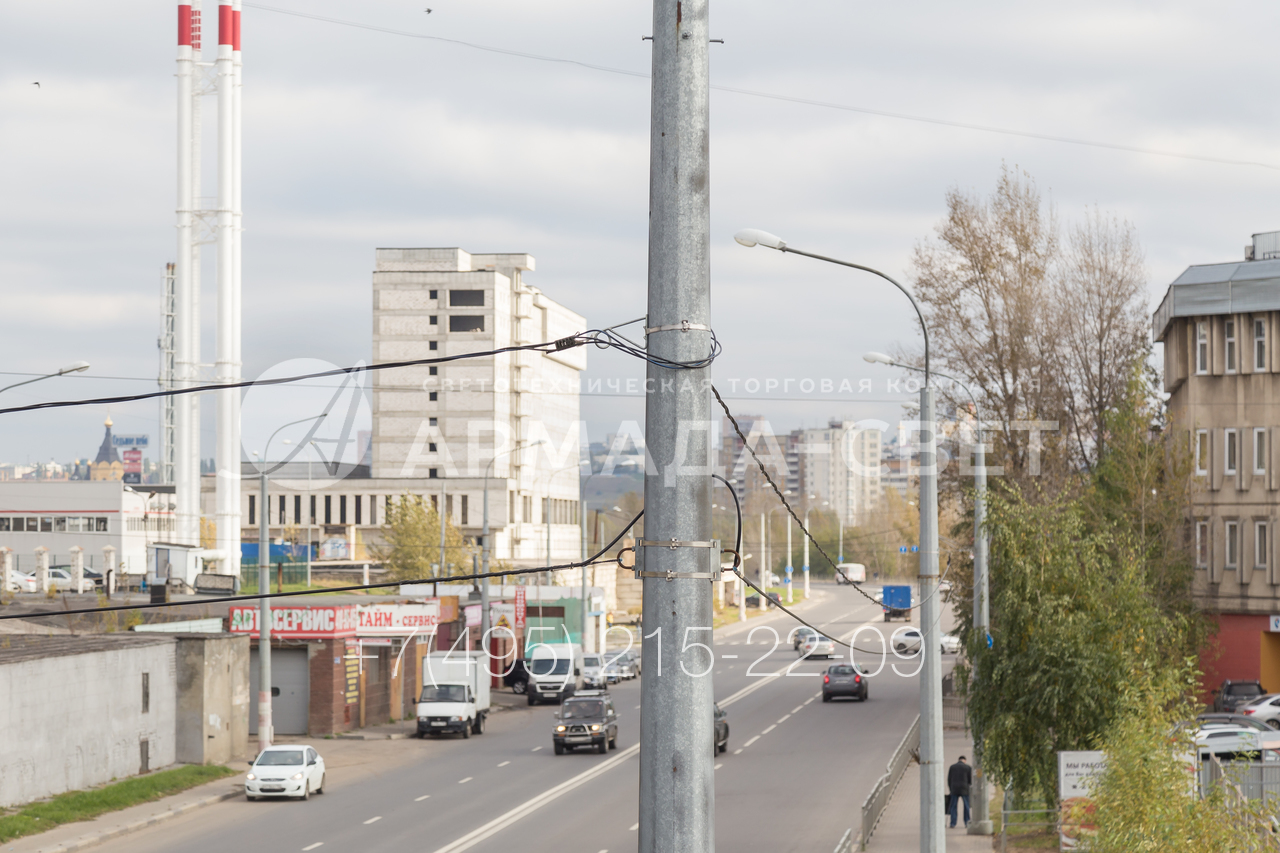

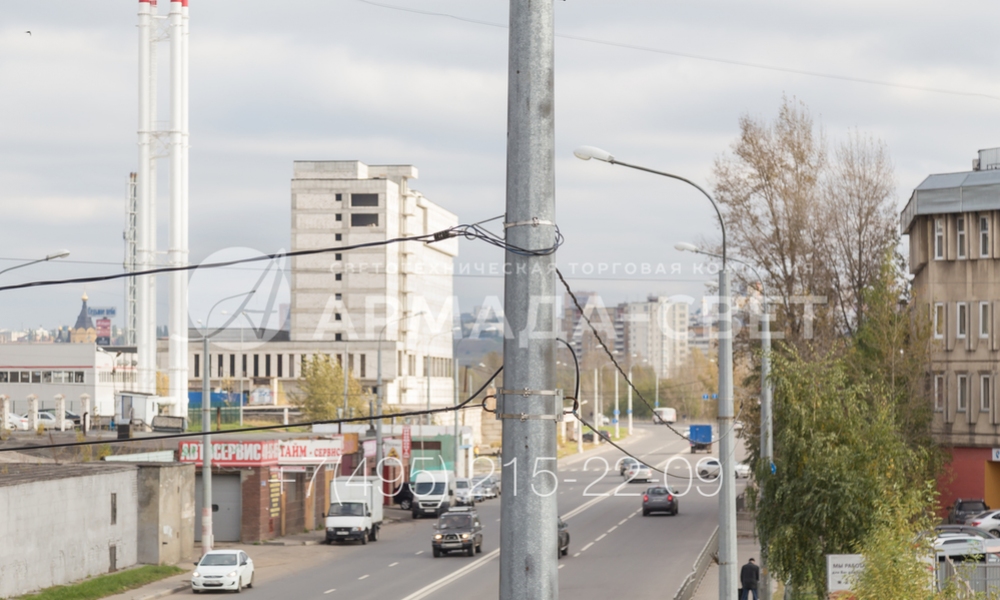

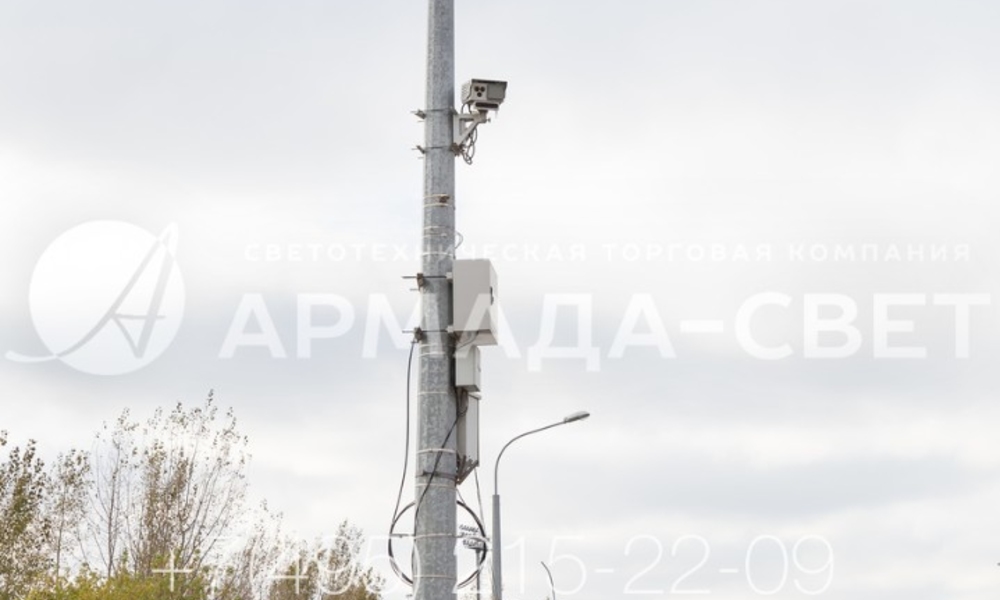

2) Проводка ствола, по которой подается питание к светильникам, прокладывается внутри. Однако другие коммутационные устройства могут устанавливаться снаружи. Крепление производится с помощью специальных кронштейнов без сверления углеродистой стали ствола. Рекомендуется использовать кабеля в защитных оболочках для предотвращения их повреждения.

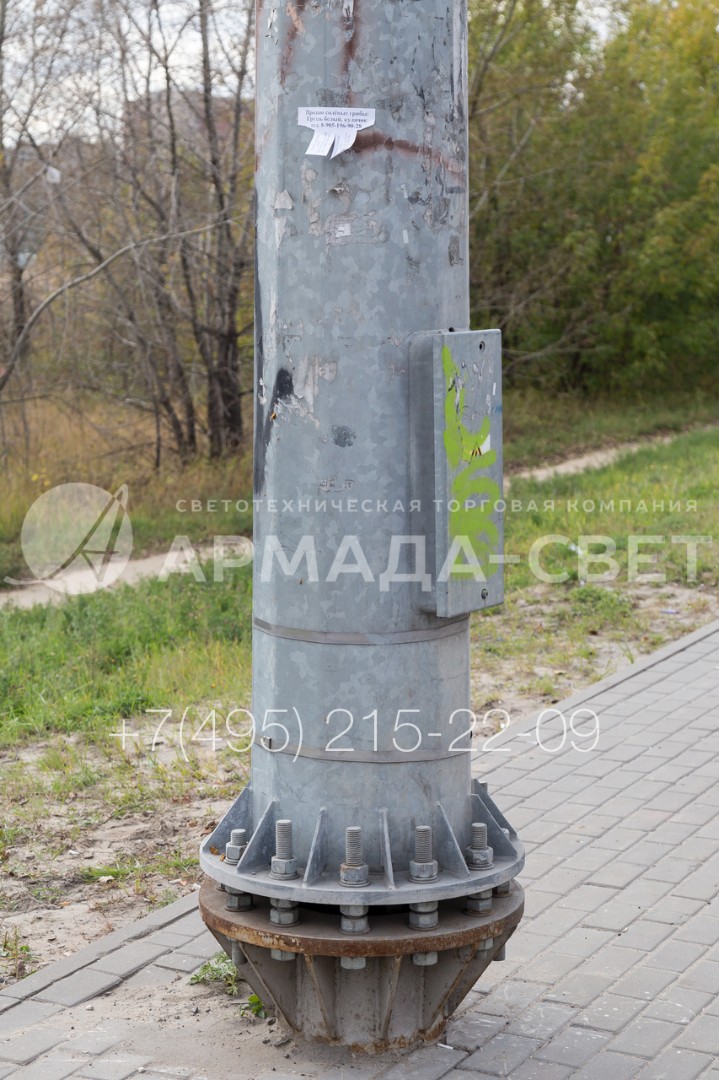

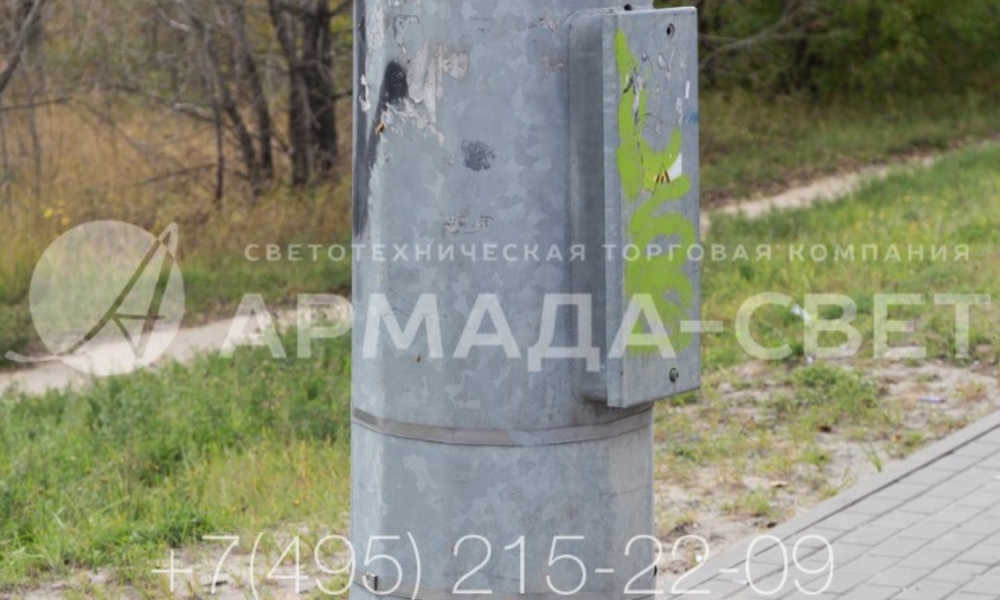

3) Если ствол подключается к силовым линиям под землей, необходимо выполнить коммутацию с внутренней проводкой. Это делается в ревизионном отверстии, которое сделано в нижней части конструкции. В нем на DIN-рейку смонтирована клеммная колодка и УЗО. Отверстие закрыто крышкой для предотвращения попадания воды и доступа посторонних.

4) Все опоры типа ОГУ делаются из углеродистой стали. Однако конкретная марка материала подбирается производителем в зависимости от того, в каких климатических условиях будет использоваться опора. При правильном выборе материала ствол способен выдержать очень низкую температуру, сильный ветер и механические воздействия.

5) Опоры с коническим граненым стволом делаются из рулонной листовой стали. Чтобы вырезать их нее детали нужной формы используется плазменная резка. Станки управляются компьютером, поэтому после порезки остается минимум отходов. Края не требуют механической обработки, что уменьшает себестоимость производства и цену для конечного покупателя.

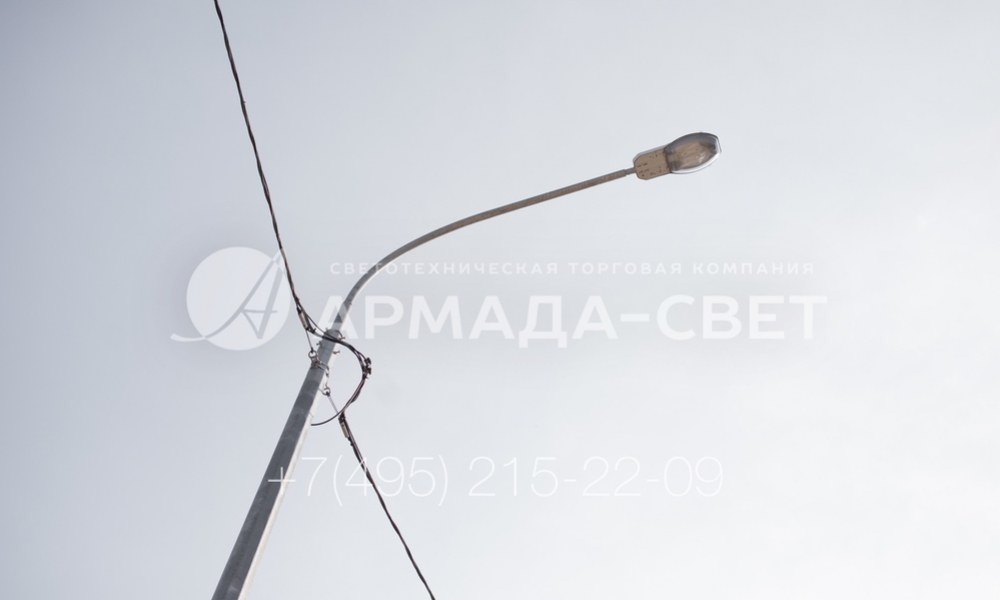

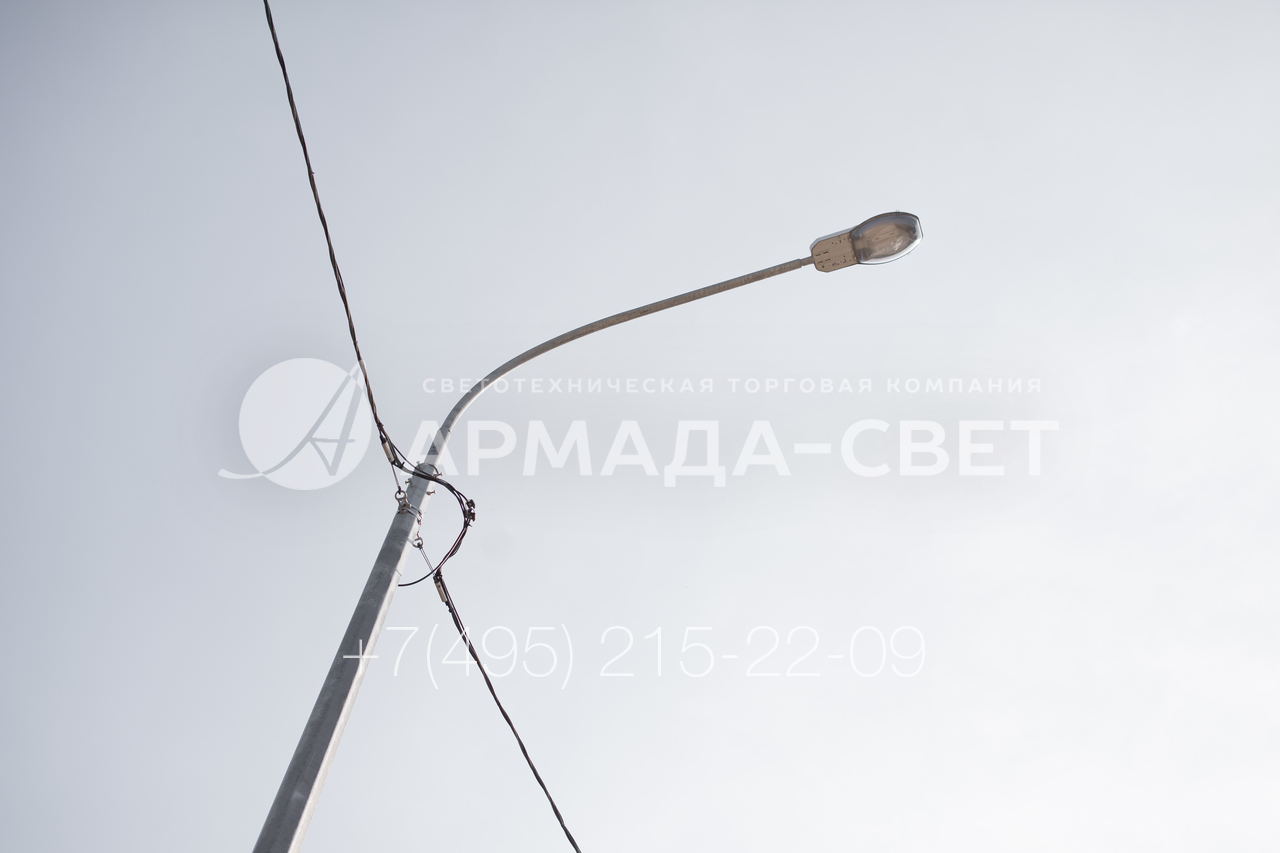

6) На фото изображена верхняя часть опору ОГУ, на которой установлен один кронштейн под световой прибор консольного типа. Чтобы сделать такой ствол, предварительно порезанные детали гнутся на гидравлических станках. Деформировать сталь нужно с низкой скоростью, чтобы сохранилась ее внутренняя структура и прочность осталась на нужном уровне.

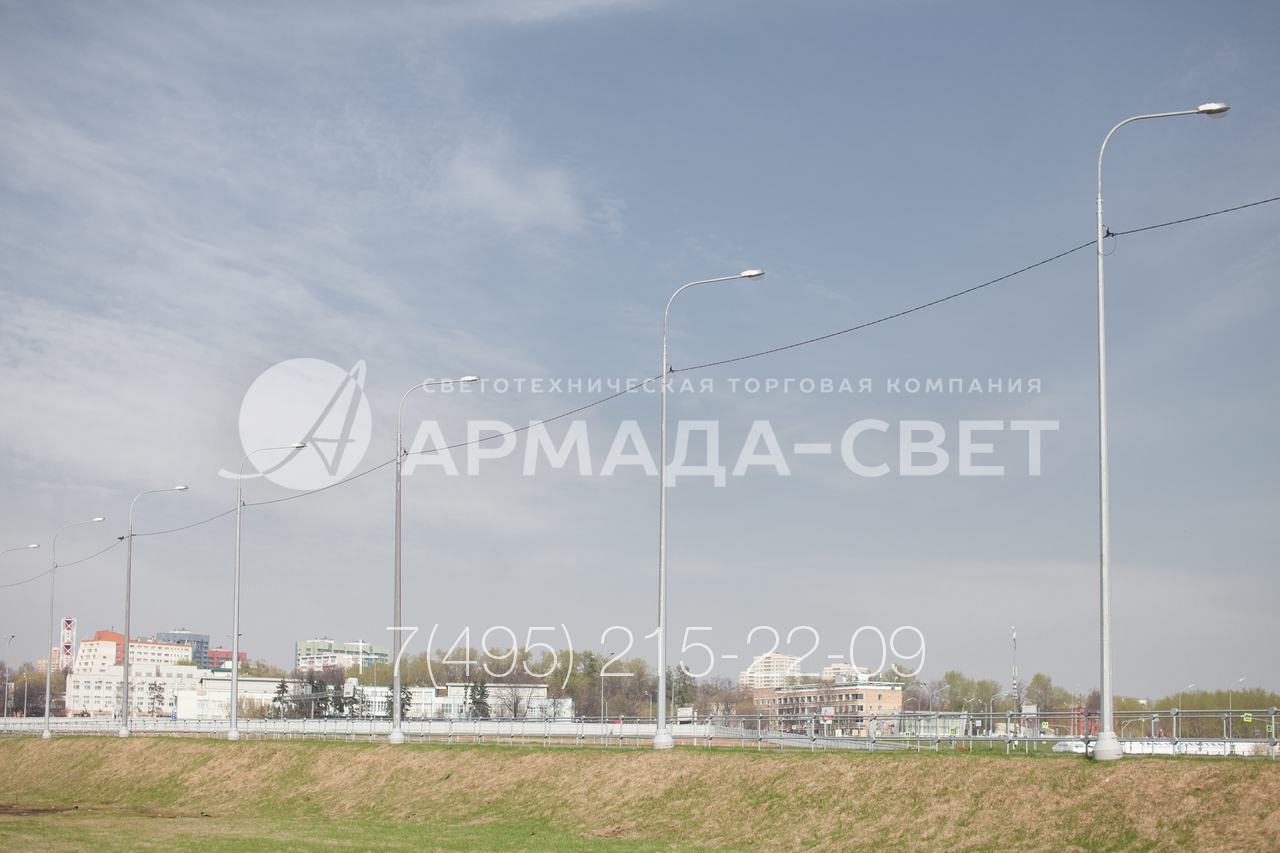

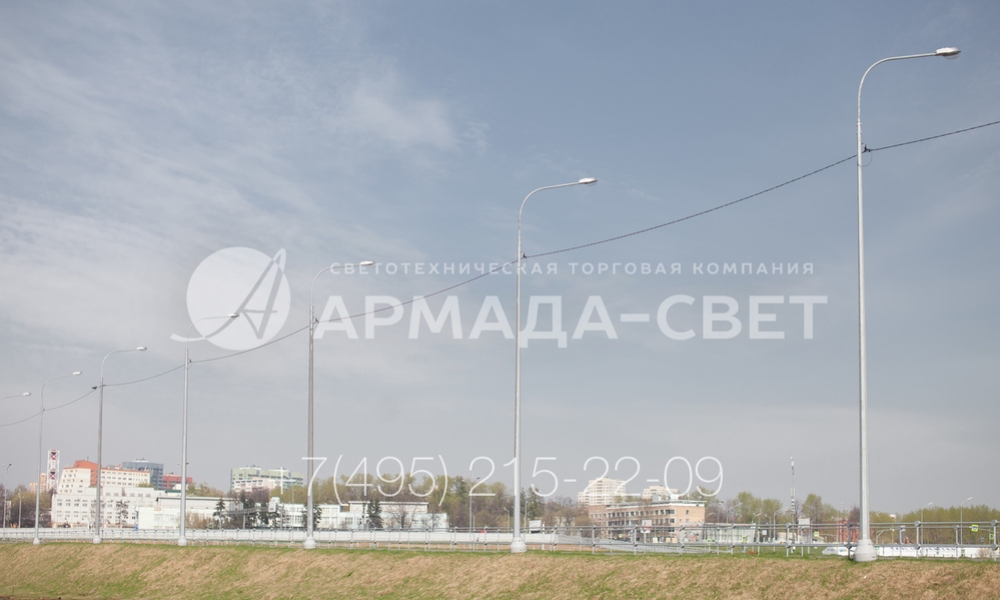

7) Опоры ОГУ на этой фотографии использованы для освещения проезжей части. На них установлены консольные кронштейны со светильниками, монтаж производится на фланец, подводка стволов выполнена по воздуху. При сборке стволов сваривание производится одним продольным сварным швом, чтобы улучшить внешний вид осветительных конструкций.

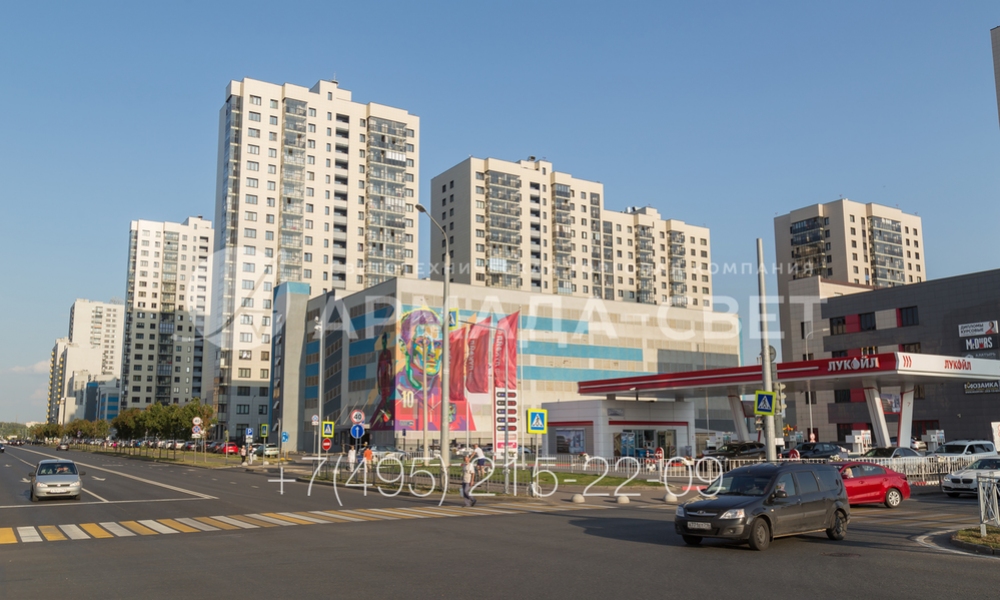

8) На фотографии изображены осветительные конструкции типа ОГУ, с помощью которых освещается территория коммерческого торгового объекта. Чтобы улучшить внешний вид открытого пространства и обеспечить работу световых приборов, кабели для питания подводятся подземным способом. На одном из стволов закреплен дорожный знак.

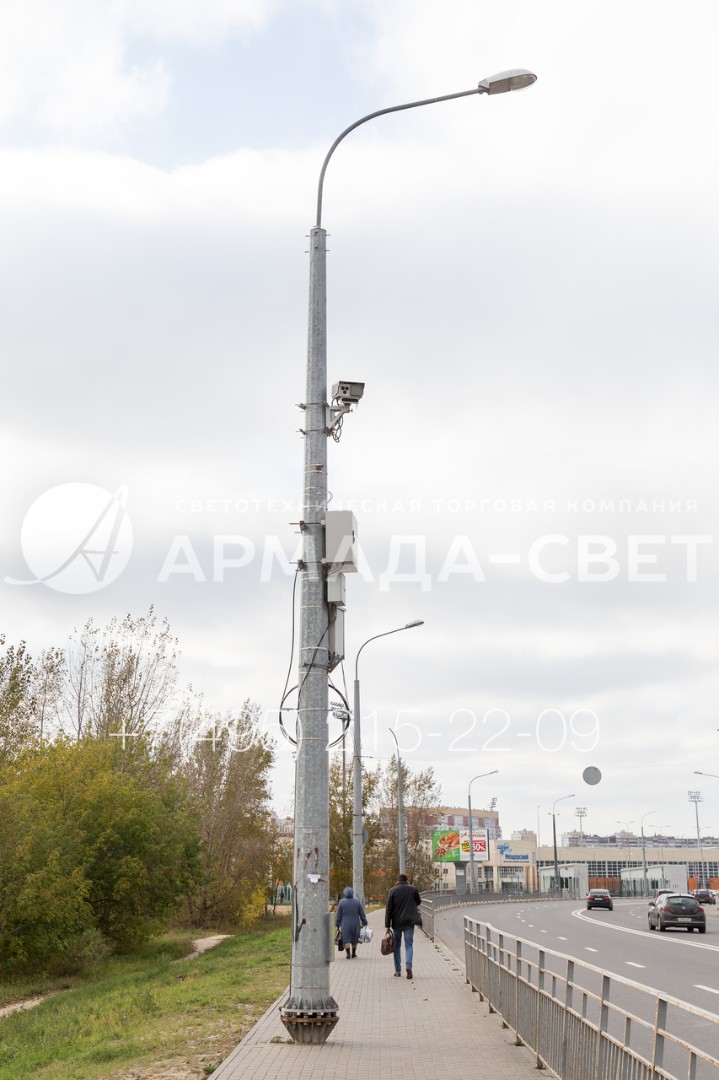

9) Если опоры устанавливаются на асфальтированных тротуарах в местах массового нахождения людей, лучше использовать модификации с прямостоечной установкой. В этом случае фланец в нижней части отсутствует и движению возле ствола ничего не мешает. Ревизионное отверстие с крышкой в нижней части упрощает коммутацию.
