ОГУ-2.5-12 Опоры граненые силовые 1

Запросить цену и срок

Москва +7 (495) 215-22-09

ОГУ-2.5-12 Опоры граненые силовые

+11

фото

Версия для печати

Область применения: Предназначены для установки светильников, воздушной подвески кабельных сетей наружного освещения (СИП), устройства низковольтных линий электропередач ВЛ-0,4 кВ, рекламных и информационных щитов.

Артикул производителя: ОГУ-2.5-12
Верхний диаметр (мм): 375
Вес (кг): 921
Высота (м): 12
Количество крепежных отверстий: 6
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 550
Назначение опоры: Силовая
Нижний диаметр (мм): 460
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 650
Способ установки: Фланцевая
Тип опоры: СФГ
Установка: фланцевой частью на подготовленный фундамент (металлический закладной элемент и бетон)
Форма ствола опоры: Граненая

В наличии

Цена: от 268 472 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Фланцевая опорная конструкция ОГУ 2.5-12 – высотный столб, изготавливаемый из стальных листов, сгибаемых на специальных станках в изделие с граненой поверхностью. Используется для создания наружной иллюминации на открытых площадках, в секторах жилой и производственной застройки, на автодорогах, транспортных развязках, парковых зонах. Особенности конструкции опоры позволяют применять ее для подвеса СИП, организации низковольтных ЛЭП, размещения дополнительных конструкций.

Образуемые в результате сгибания металлопроката грани выступают в качестве ребер жесткости, повышающих устойчивость конструкции. Изделие сваривается продольным швом автоматической сваркой. Надежность опоры позволяет устанавливать ее в местах с неблагоприятными климатическими условиями и сильными ветрами. Для защиты изделия от ржавчины и влияния внешних факторов среды металл проходит обработку горячим цинкованием. Защитное покрытие позволяет увеличить срок использования опоры до 30 лет.

Светильники размещаются в верхней части столба на кронштейнах. Опора монтируется на бетонный фундамент с находящимся внутри закладным элементом, соединение с ЗДФ выполняется через фланец.

Габаритные размеры опор

Основные параметры опор ОГС

Наименование	Цена	Верхний диаметр	Нижний диаметр	Размер опорного фланца	Межцентровое расстояние отверстий	Вес	Высота
ОГУ		d, мм	D, мм	A, мм	B, мм	m, кг	H, м
ОГУ-2.5-12	268 472 ₽	375	460	650	550	921	12

Галерея

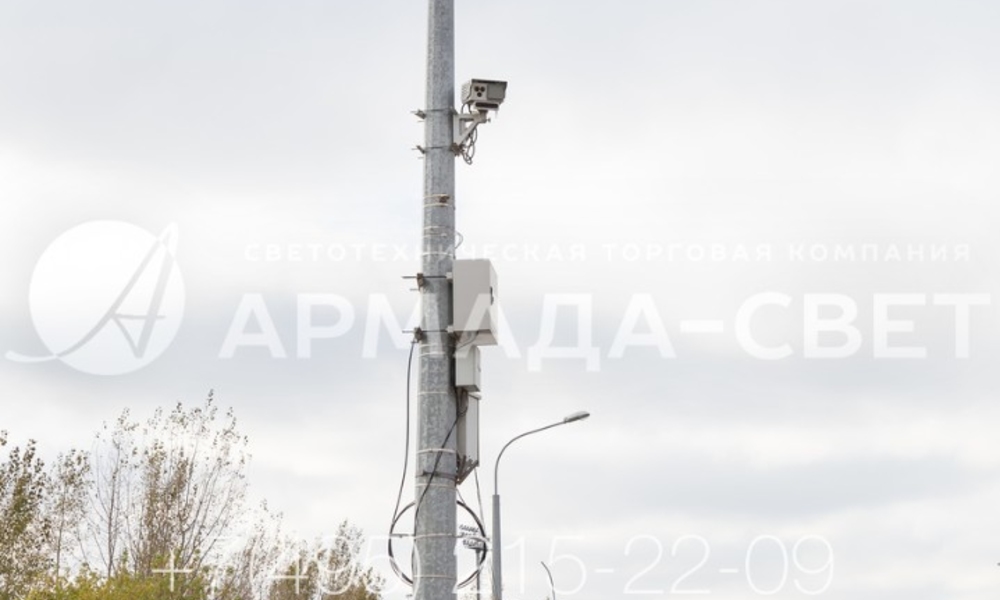

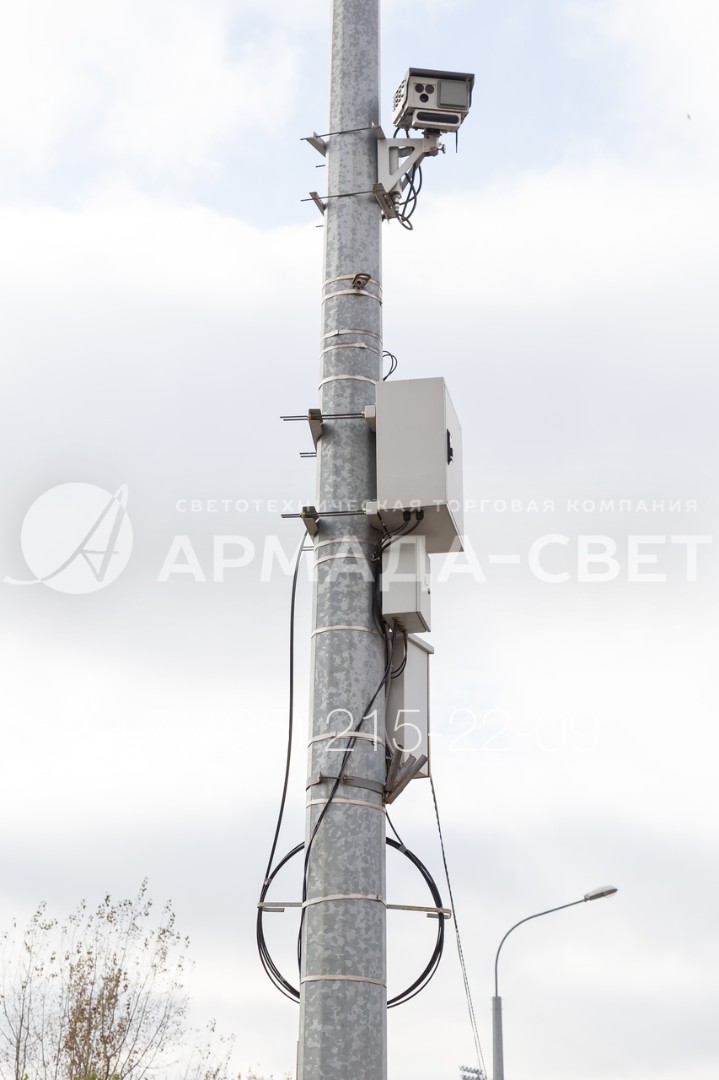

1) Если необходимо установить на одной инженерной опоре несколько видов тяжелого оборудования, используются опоры ОГУ. Это усиленные конструкции, которые выдерживают нагрузку на верхнюю часть в пределах 2500 кг при высоте в 12 метров. Поэтому они выдерживают вес от камеры, коммутационных шкафов, кабелей, светильников.

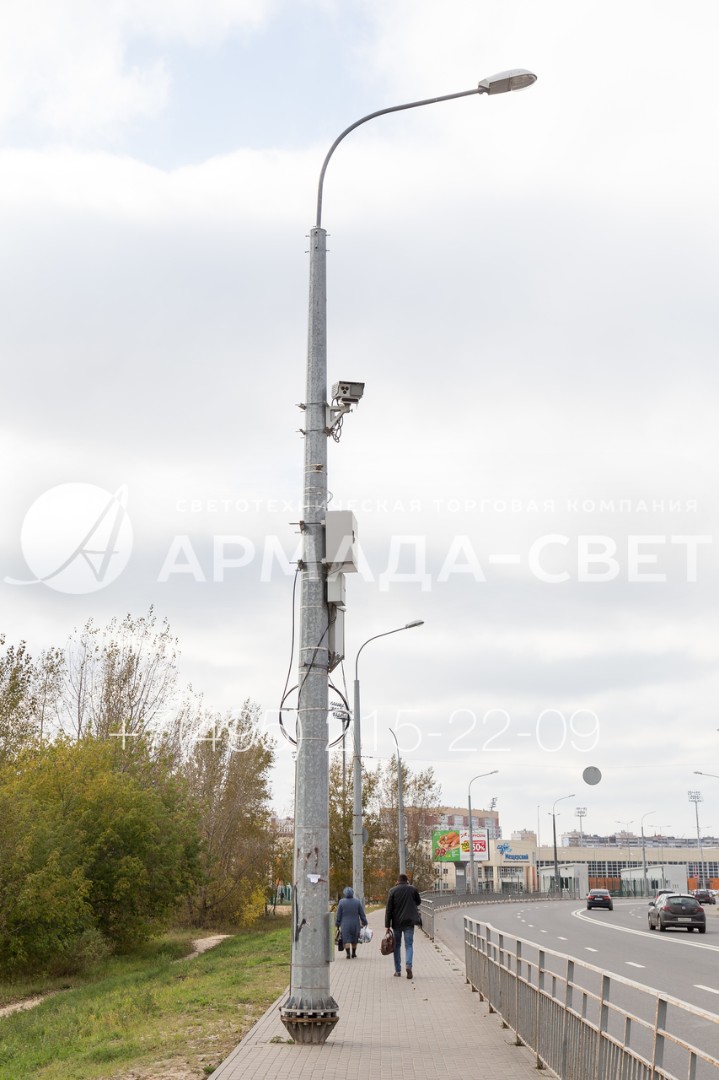

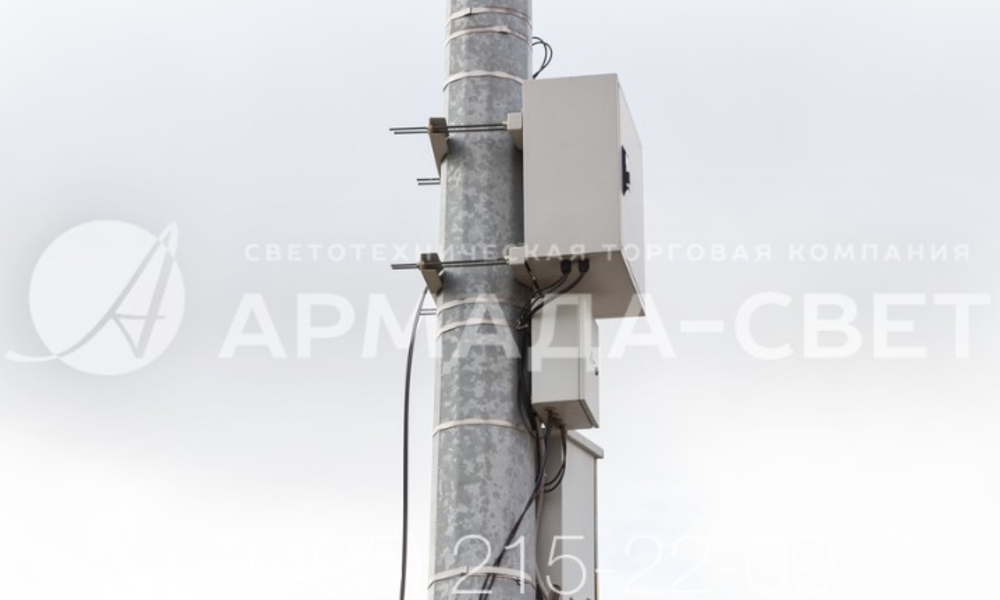

2) Для установки на стволах различного оборудования необходимо позаботиться о коммутационных шкафах. Они делаются из стали и имеют повышенную прочность. Крепятся на кронштейны без сверления листовой стали. За счет размещения в шкафах устройства защищаются от воздействия воды и механических повреждений.

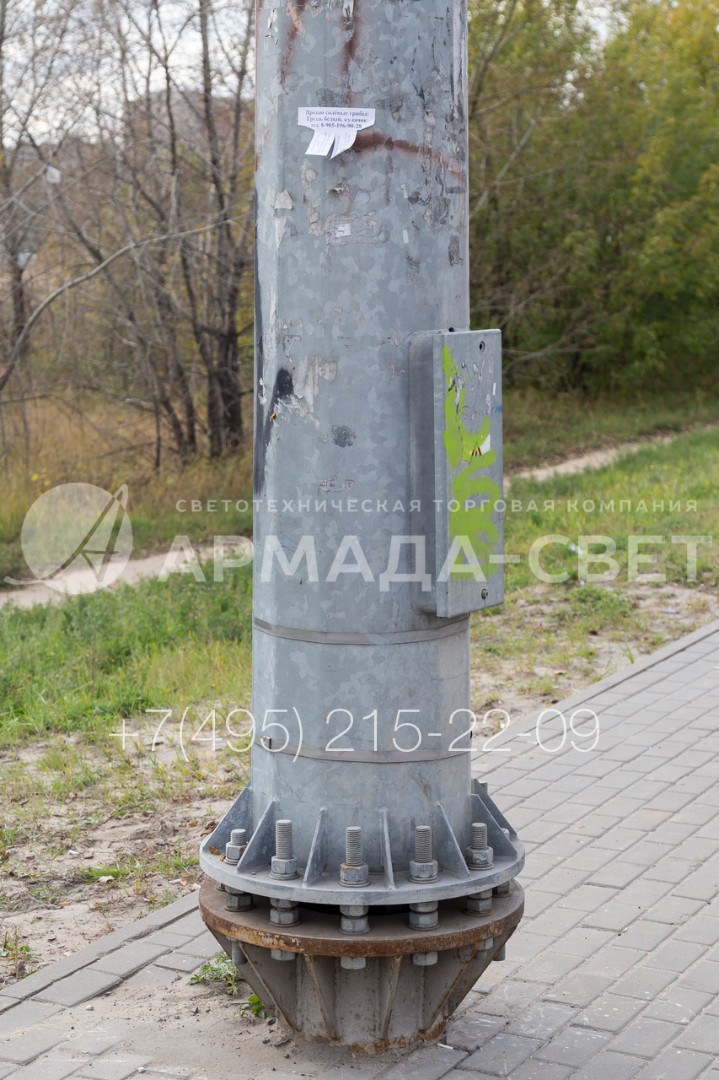

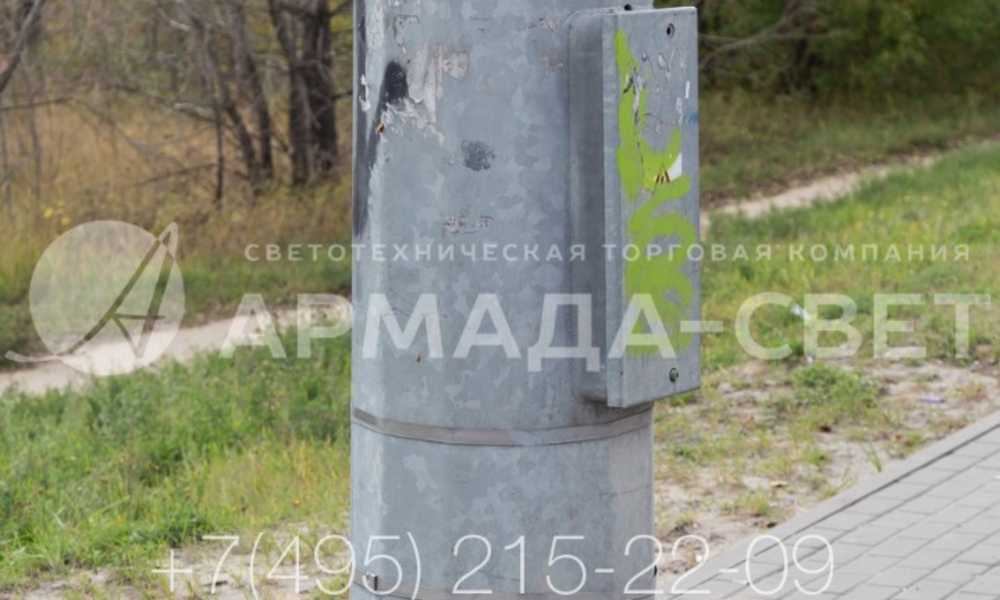

3) Производитель предусматривает возможность подземной подводки силовых кабелей для питания оборудования на стволе. В этом случае в типовую конструкцию вносятся изменения. В нижней части делается ревизионное отверстие с крышкой. Внутри него приваривается DIN-рейка, на которую фиксируется клеммная колодка и устройства защитного отключения.

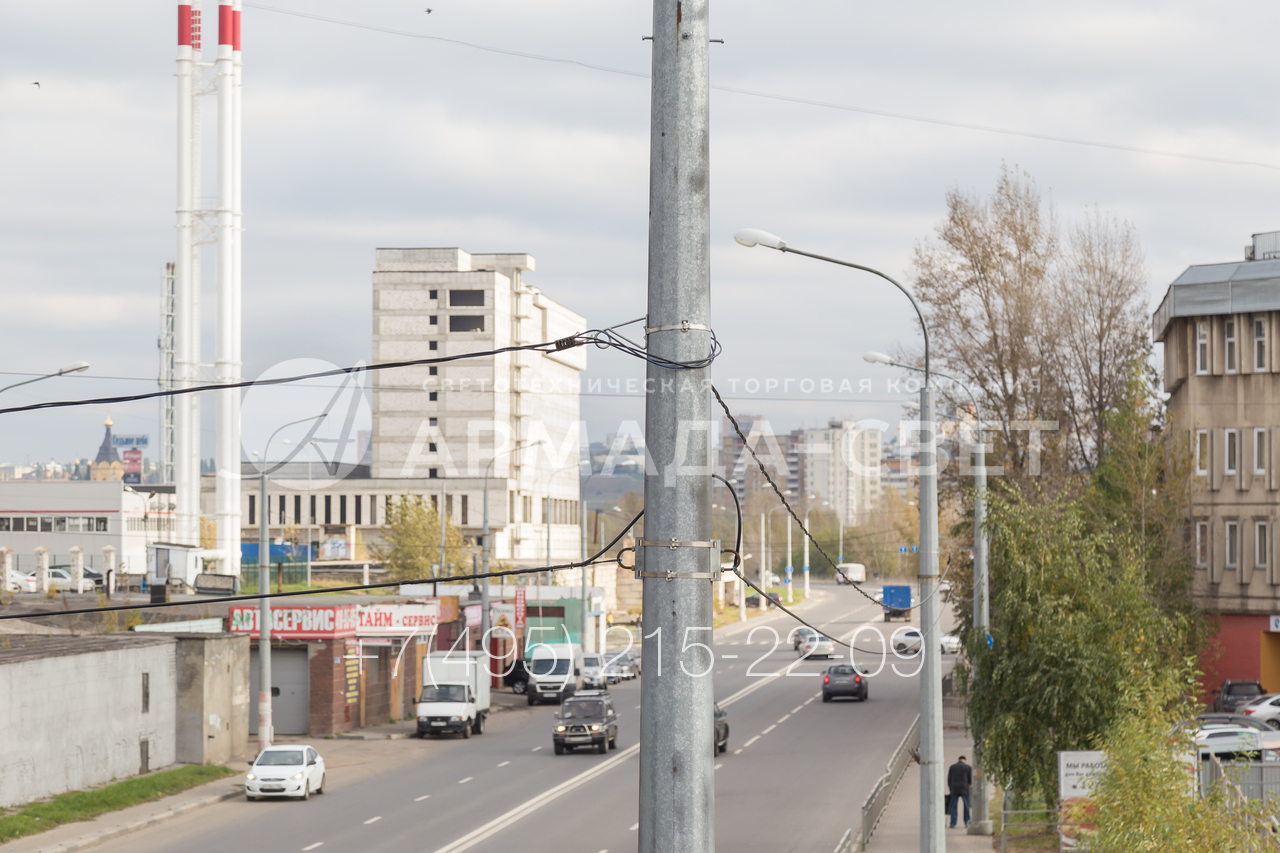

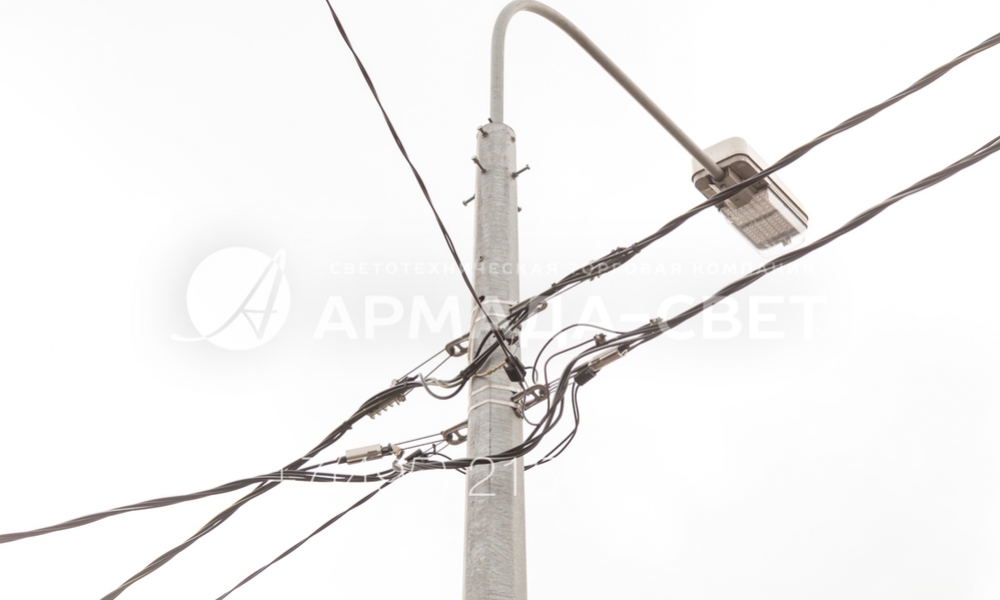

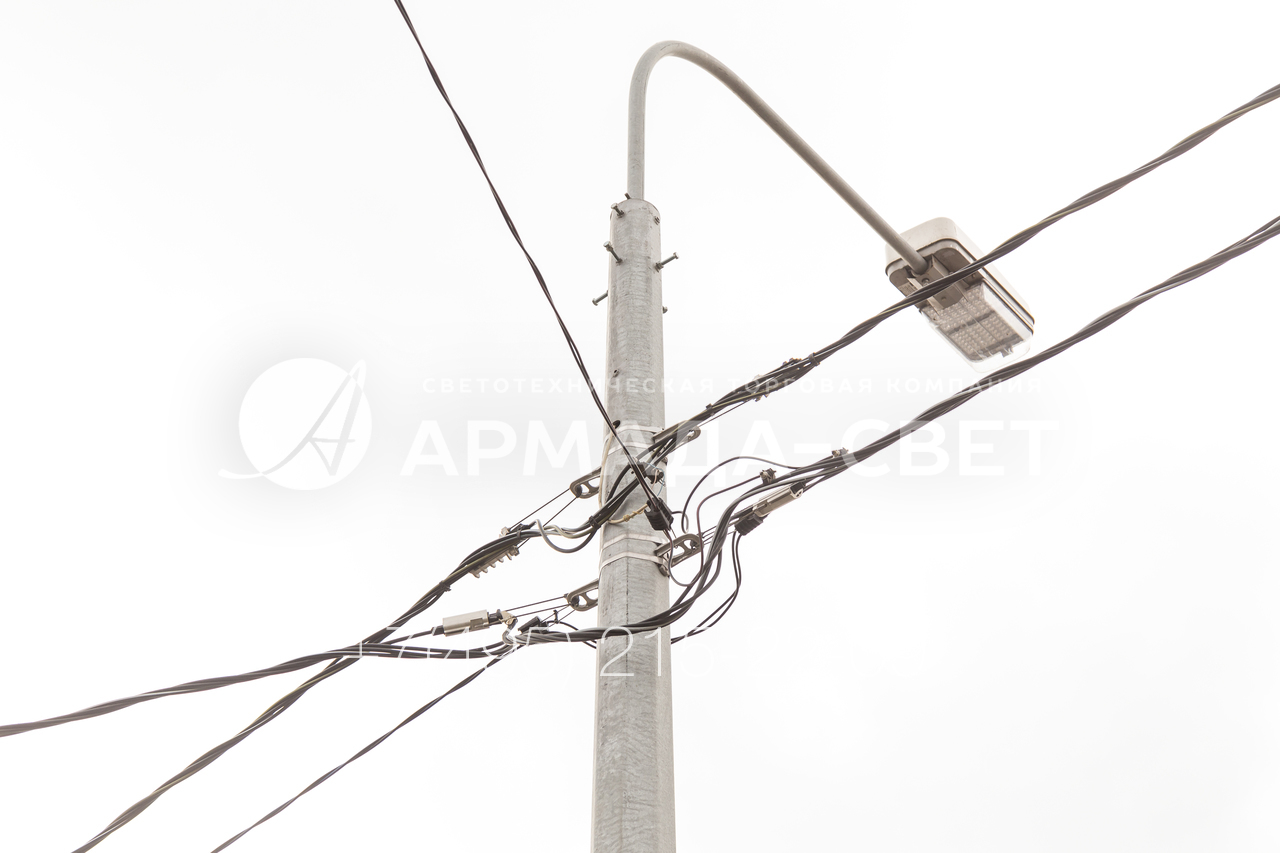

4) На фото изображена усиленная гранена опора, которая подключена к силовым линиям по воздуху. Этот вариант позволяет существенно упростить технологию строительства инженерной системы. Однако из-за висящих в воздухе проводов ухудшается внешний вид улицы. Поэтому такие варианты реже применяют в местах массового проживания людей.

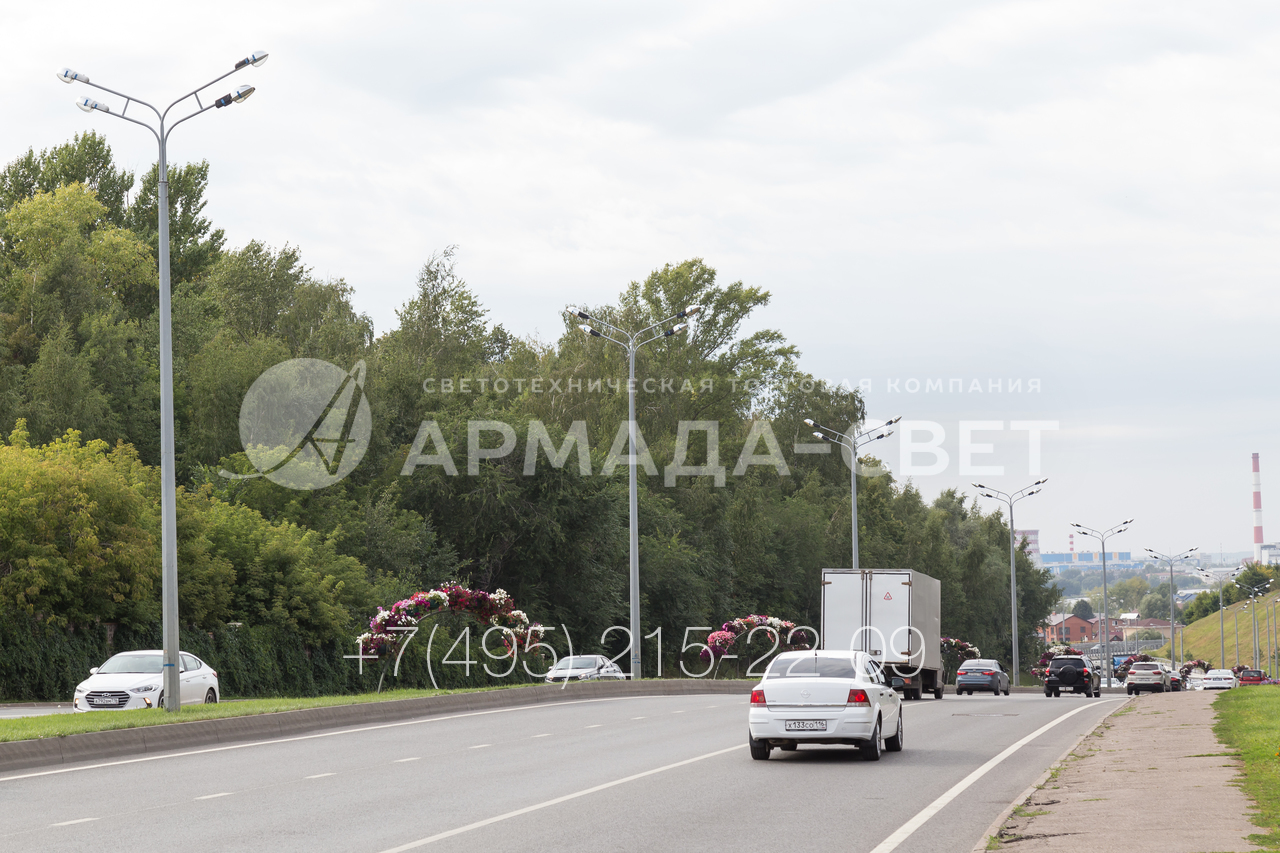

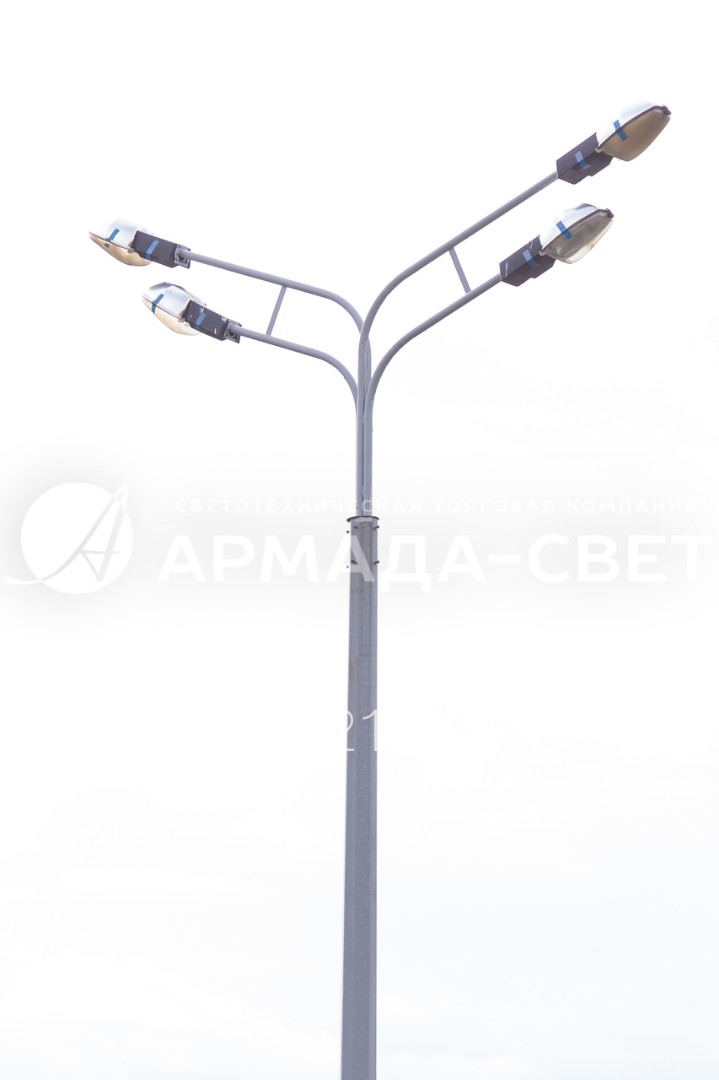

5) Благодаря высокой несущей способности опор, с их помощью можно сформировать заливающее освещение двух противоположных полос автомобильной дороги. На фото изображен кронштейн с четырьмя рожками под консольные светильники. Они размещены попарно, чтобы ярко осветить дорогу и увеличить безопасность дорожного движения.

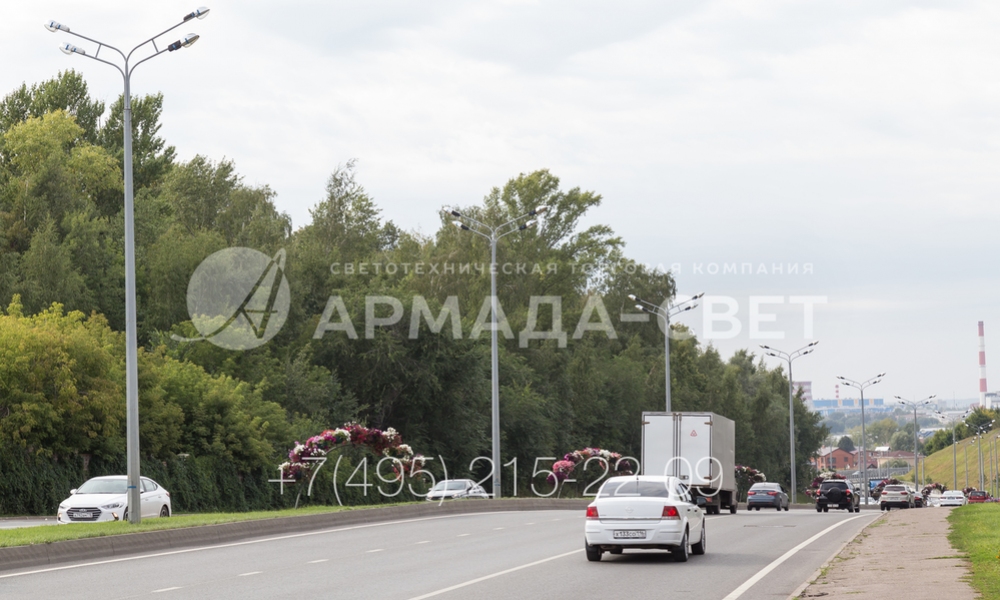

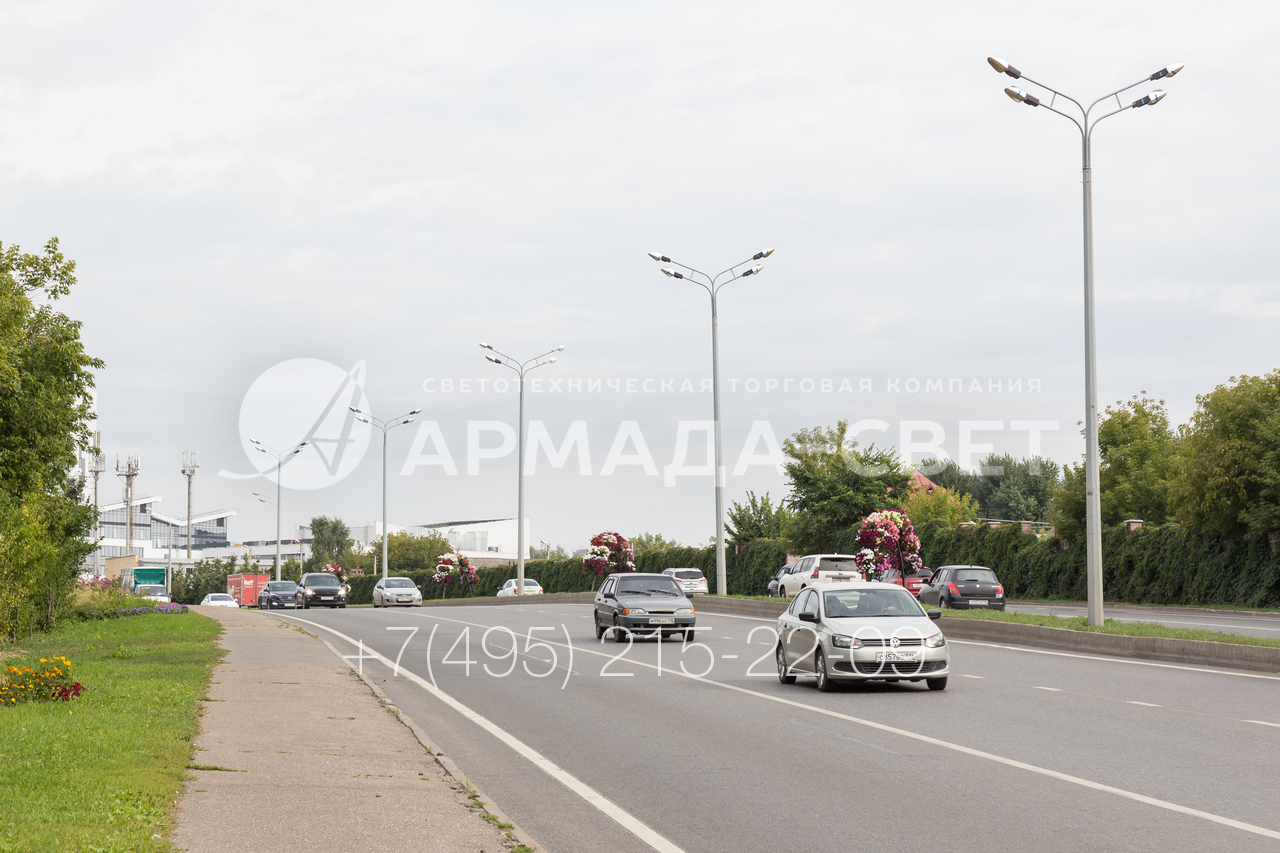

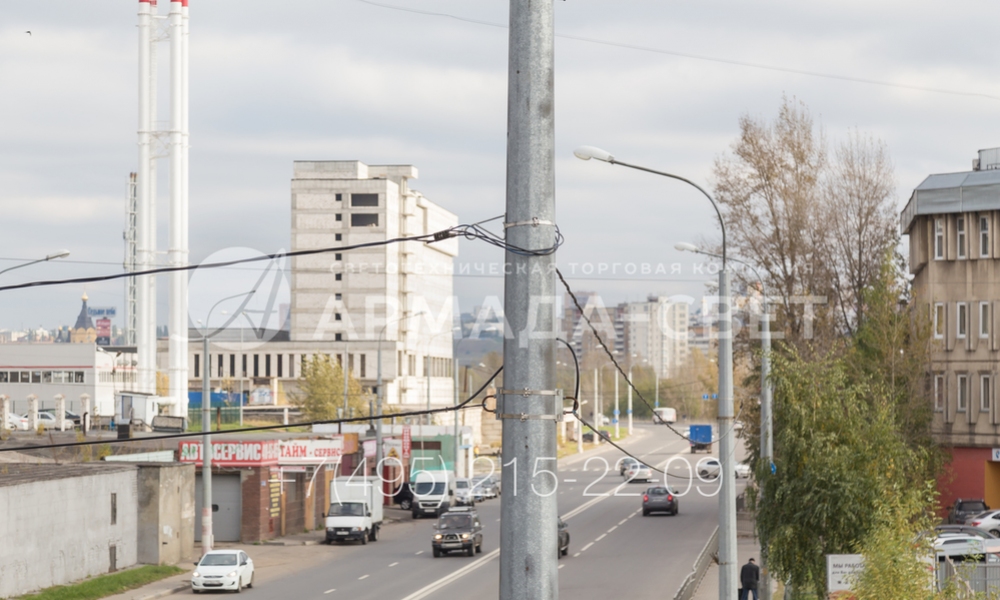

6) На фото изображена инженерная осветительная сеть, которая освещает автомобильную дорогу. Стволы установлены на центральной клумбе, что дает возможность сократить число изделий для системы освещения. На оголовках закреплены кронштейны с рожками, размещенными под углом 180 градусов относительно друг друга. Подводка кабеля выполнена под землей.

7) При использовании воздушной подводки кабеля для питания светильников на стволах посередине проезжей части увеличивается безопасность водителей и пешеходов. Кроме того, таким образом кабели защищены от повреждений из-за сильного ветра, снега или намерзшего льда. Следовательно, работа ламп будет обеспечена при любых погодных условиях.

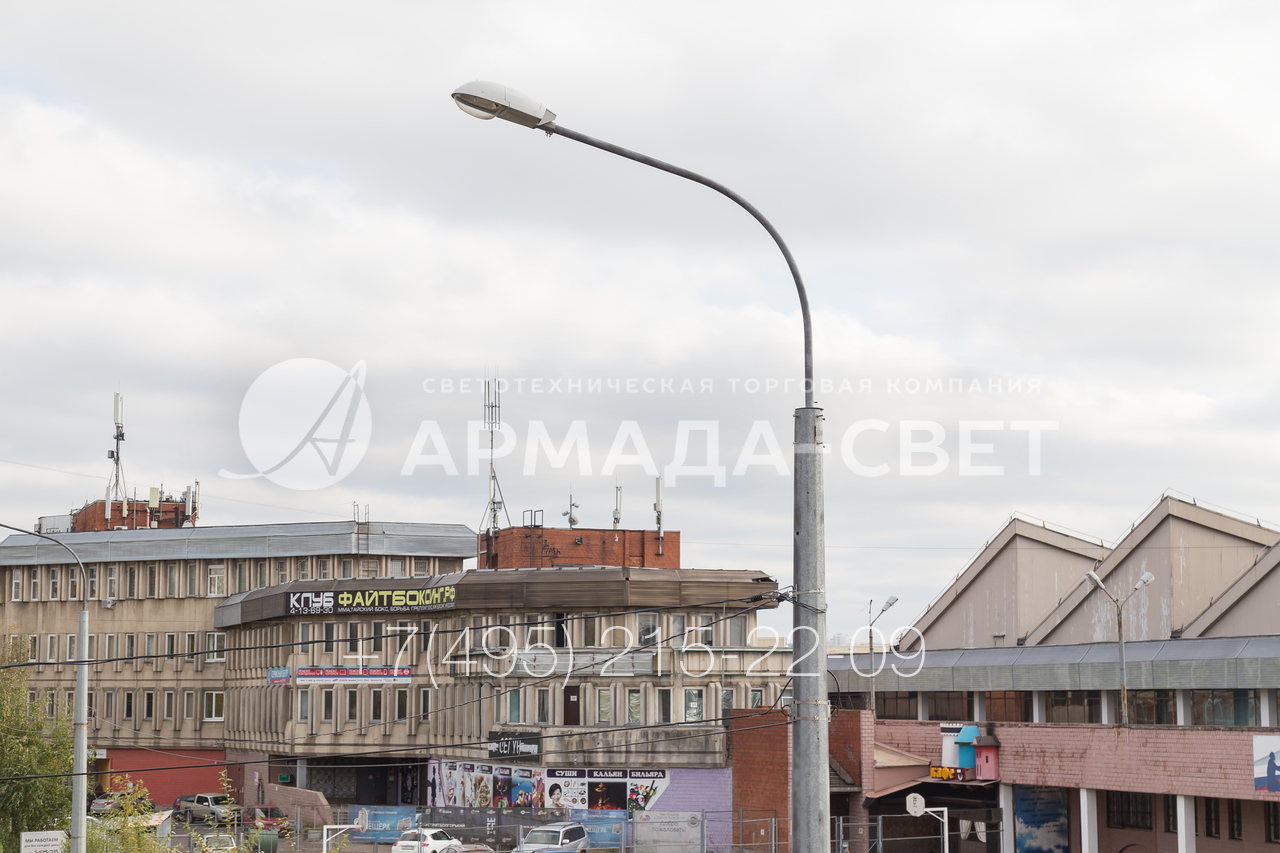

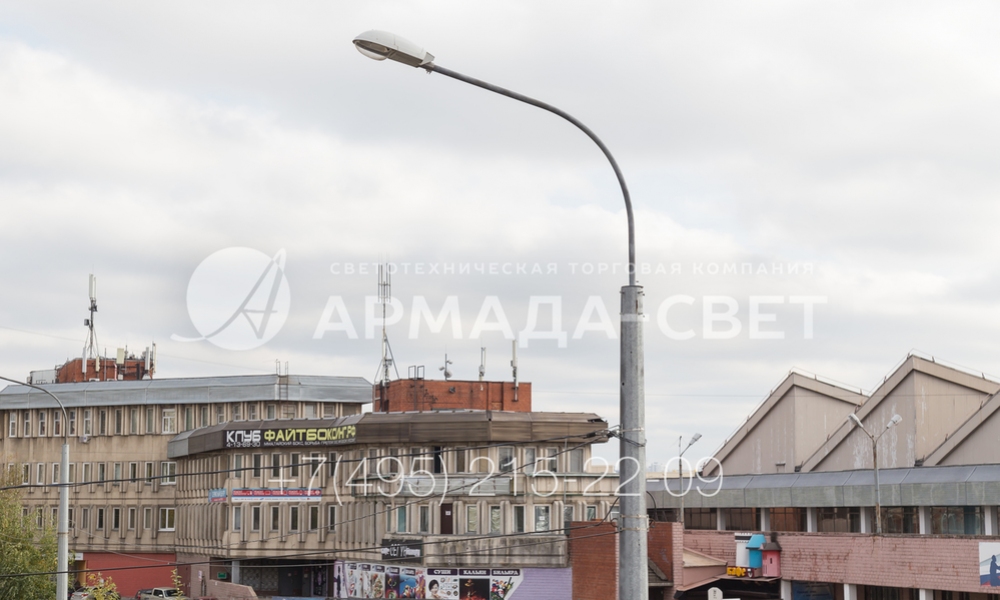

8) На фото изображена верхняя часть опоры уличного освещения с консольным кронштейном под светильник с газоразрядной лампой. Плюс усиленных опор в том, что они выдерживают вес светового оборудования и подвешенных к верхушке проводов, растяжек, тросов. Поэтому ствол можно использовать для решения нескольких инженерных задач.

9) Опоры уличного освещения типа ОГУ имеют ствол, сделанный в виде конуса. Диаметр его верхней части, где установлен кронштейн со светильником, меньше диаметра нижней части, где закреплен фланец. За счет разности в весе центр тяжести конструкции опускается ближе к уровню земли, поэтому изделие приобретает большую стабильность.

10) Воздушная подводка силовых линий уменьшает трудоемкость, увеличивает скорость и снижает цену монтажных работ по прокладке сети освещения на улицах города. Однако висящие в воздухе СИП портят внешний вид улиц. Поэтому по возможности рекомендуется прибегать к прокладке силовых линий под землей в траншеях с коммутацией через ревизионное отверстие.
