ОКСГф Опоры контактной сети фланцевые

Версия для печати

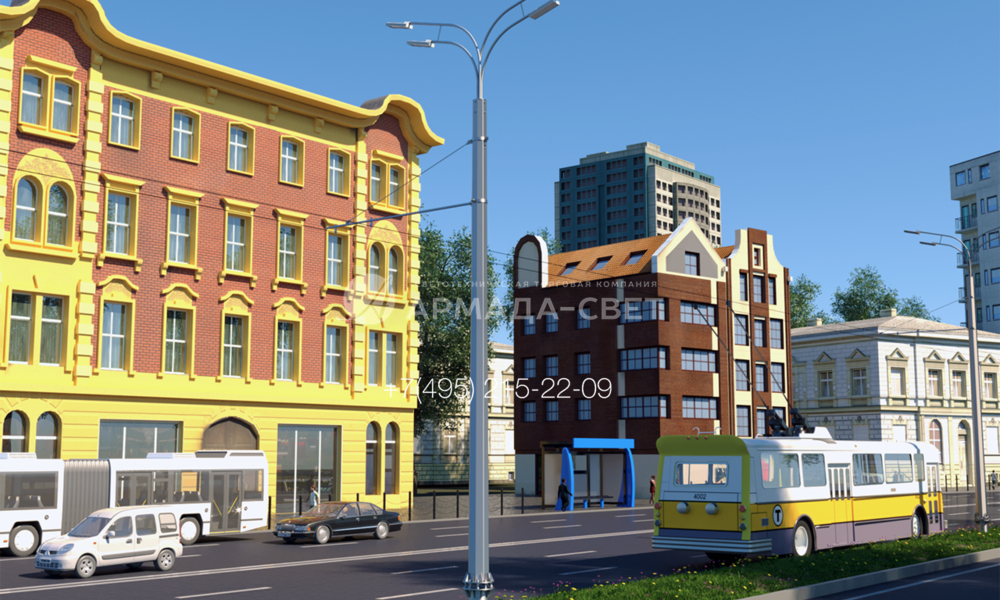

Область применения: опоры совмещают функцию поддерживающих устройств питающей линии контактной сети и элементов наружного освещения

Назначение опоры: Силовая, Контактной сети
Высота (м): 9-12
Тип опоры: СФГ
Вес (кг): 263-1253
Форма ствола опоры: Граненая
Верхний диаметр (мм): 168-377
Способ установки: Фланцевая
Материал: Металлопрокат
Нижний диаметр (мм): 273-426
Подвод кабеля: Воздушный
Количество крепежных отверстий: 8-10
Размер фланца (мм): 450-700
Артикул производителя: ОКСГф

В наличии

Цена: от 76 665 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

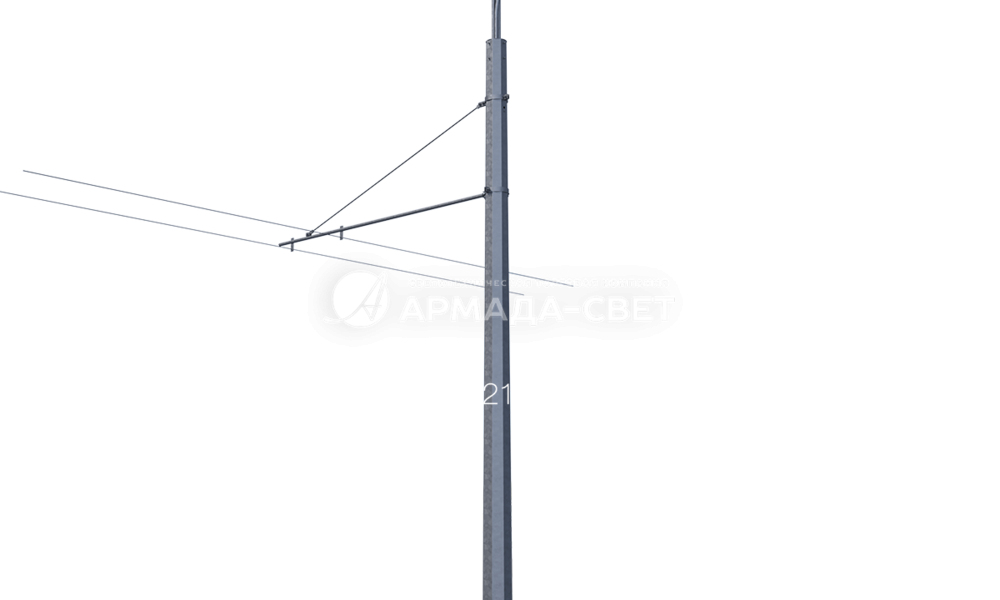

ОКСГф - опоры контактной сети граненые фланцевые совмещают в себе функцию поддерживающих устройств питающей линии контактной сети и элементов наружного освещения. В связи с этим опоры воспринимают большие нагрузки в сравнении с силовыми опорами, предназначенными исключительно для освещения, а также должны обладать большей жесткостью (отклонение под действием нагрузки не более 1/70 высоты опоры) для сохранения работоспособности контактной сети при различных климатических условиях. Ствол силовой граненой опоры контактной сети выполнен из листового металла методом последовательной гибки. В виду отсутствия поперечных сварных соединений обладают большей надежностью, а технология изготовления позволяет получить широкий набор типоразмеров по сравнению с трубчатыми аналогами.

Конструкция опоры

Силовые опоры контактной сети изготавливаются двухсоставными с поперечным сварным стыком в центральной части стойки из стальных труб. В верхней части опоры выполнно отверстие для возможности ввода питающего кабеля к светильнику.

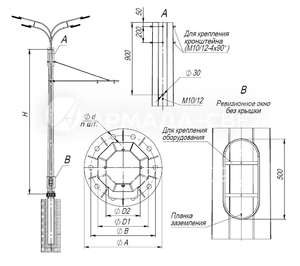

Габаритные размеры

Таблица модификаций опоры ОКСГф

Тип	Цена	Н, м	D1, мм	D2, мм	А/B, мм	d, мм	n, шт	Посадочное место кронштейна	Масса, кг
ОКСГф-0,4-9	76 665 ₽	9	273	168	450/370	28	8	О180	263
ОКСГф-0,4-10	89 491 ₽	10	325	168	525/425	28	8	О180	307
ОКСГф-0,4-11	100 276 ₽	11	325	168	525/425	28	8	О180	344
ОКСГф-0,4-12	116 600 ₽	12	325	219	525/425	28	8	О230	400
ОКСГф-0,7-9	110 770 ₽	9	325	219	525/425	34	8	О230	380
ОКСГф-0,7-10	125 345 ₽	10	325	219	525/425	34	8	О230	430
ОКСГф-0,7-11	145 750 ₽	11	377	219	570/480	34	8	О230	500
ОКСГф-0,7-12	160 325 ₽	12	377	219	570/480	34	8	О230	550
ОКСГф-1,0-9	115 726 ₽	9	377	219	570/480	40	8	О230	397
ОКСГф-1,0-10	134 673 ₽	10	377	219	570/480	40	8	О230	462
ОКСГф-1,0-11	161 491 ₽	11	377	273	570/480	40	8	О285	554
ОКСГф-1,0-12	204 633 ₽	12	426	273	630/530	40	8	О285	702
ОКСГф-1,5-9	134 090 ₽	9	426	273	630/530	40	8	О285	460
ОКСГф-1,5-10	152 163 ₽	10	426	273	630/530	40	8	О285	522
ОКСГф-1,5-11	206 965 ₽	11	426	273	630/530	40	10	О285	710
ОКСГф-1,5-12	236 115 ₽	12	426	325	630/530	40	10	О285	810
ОКСГф-1,8-9	160 325 ₽	9	426	273	630/530	40	10	О285	550
ОКСГф-1,8-10	190 058 ₽	10	426	325	630/530	40	10	О285	652
ОКСГф-1,8-11	218 625 ₽	11	426	325	660/545	46	8	О285	750
ОКСГф-1,8-12	249 524 ₽	12	426	325	660/545	46	10	О285	856
ОКСГф-2,0-9	177 815 ₽	9	426	325	660/545	46	8	О285	610
ОКСГф-2,0-10	202 010 ₽	10	426	325	660/545	46	8	О285	693
ОКСГф-2,0-11	227 370 ₽	11	426	325	660/545	46	10	О285	780
ОКСГф-2,0-12	256 520 ₽	12	426	377	660/545	46	10	О285	880
ОКСГф-2,5-9	177 815 ₽	9	426	325	660/545	46	10	О285	610
ОКСГф-2,5-10	212 795 ₽	10	426	325	660/545	46	10	О285	730
ОКСГф-2,5-11	297 330 ₽	11	426	377	700/565	52	8	О285	1020
ОКСГф-2,5-12	335 225 ₽	12	426	377	700/565	52	8	О285	1150
ОКСГф-3,0-9	187 726 ₽	9	426	377	700/565	52	8	О285	644
ОКСГф-3,0-10	263 516 ₽	10	426	377	700/565	52	8	О285	904
ОКСГф-3,0-11	312 488 ₽	11	426	377	700/565	52	10	О285	1072
ОКСГф-3,0-12	365 250 ₽	12	426	377	700/565	52	10	О285	1253

H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
