ОКСТф-1,5-9-01 Опоры контактной сети фланцевые

Версия для печати

Область применения: опоры контактной сети совмещают в себе функцию поддерживающих устройств питающей линии контактной сети и элементов наружного освещения

Назначение опоры: Силовая, Контактной сети
Высота (м): 9
Тип опоры: ОККСф, ОККф
Вес (кг): 584
Форма ствола опоры: Трубчатая
Верхний диаметр (мм): 273
Способ установки: Фланцевая
Материал: Трубный прокат
Нижний диаметр (мм): 426
Подвод кабеля: Воздушный
Количество крепежных отверстий: 8
Межцентровое расстояние отверстий B, мм: 530
Размер фланца (мм): 630
Артикул производителя: ОКСТф-1,5-9

В наличии

Цена: от 170 236 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

ОКСТф - опоры контактной сети трубчатые фланцевые совмещают в себе функцию поддерживающих устройств питающей линии контактной сети и элементов наружного освещения. В связи с этим опоры воспринимают большие нагрузки в сравнении с силовыми опорами, предназначенными исключительно для освещения, а также должны обладать большей жесткостью (отклонение под действием нагрузки не более 1/70 высоты опоры) для сохранения работоспособности контактной сети при различных климатических условиях. Трубчатые силовые опоры контактной сети изготавливаются двухсоставными с поперечным сварным стыком в центральной части стойки из стальных труб. В верхней части опоры выполнено отверстие для возможности ввода питающего кабеля к светильнику.

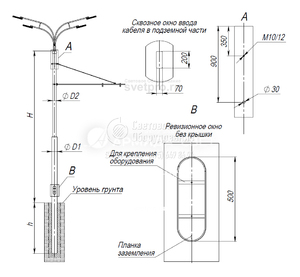

Габаритные размеры

Таблица модификаций опоры ОКСТф

Тип	Цена	Н, м	D1, мм	D2, мм	А/B, мм	d, мм	n, шт	Посадочное место кронштейна	Масса, кг
ОКСТф-1,5-9-01	170 236 ₽	9	426	273	630/530	40	8	О285	584
ОКСТф-1,5-9-02	170 236 ₽	9	426	273	630/530	40	8	О285	584

H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
