СФГ-1000-10 Опоры силовые фланцевые граненые 1

Запросить цену и срок

Москва +7 (495) 215-22-09

СФГ-1000-10 Опоры силовые фланцевые граненые

фото

Версия для печати

Область применения: Площади, улицы и дороги с низкой и средней интенсивностью движения, дворы, территории микрорайнов, АЗС, парковки, автостоянки, многоуровневые развязки, улицы и дороги с высокой и средней интенсивностью движения.

Артикул производителя: СФГ-1000-10
Верхний диаметр (мм): 130
Вес (кг): 396
Высота (м): 10
Количество крепежных отверстий: 12
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 440
Назначение опоры: Силовая
Нижний диаметр (мм): 320
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 540
Способ установки: Фланцевая
Тип опоры: СФГ
Установка: На железобетонные фундаменты, имеющие в своем составе закладной элемент
Форма ствола опоры: Граненая

В наличии

Цена: от 115 434 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Силовые фланцевые граненые опоры используют для проведения освещения на улицах, площадях и дорогах. Осветительные приборы закрепляют на них кронштейнами, но благодаря тому, что питающий кабель можно проложить подземным или воздушным способом, эти конструкции подходят и для протяжки СИП.

На выбор мы предлагаем опоры СФГ высотой 8, 9 и 10 м – это высота без учета подземной части, которая составляет 2,5 3 м. Подземная и надземная части соединены сварочным швом. Конструкцию производят из стального проката: 8 граней ствола выполняют роль ребер жесткости, позволяя выдерживать нагрузку до 2000 кг. Для защиты от коррозии на металл наносят покрытие методом горячего цинкования. Это обеспечивает срок эксплуатации конструкций до 30 лет. Можно заказать дополнительное лакокрасочное покрытие, его цвет оговаривается при оформлении заявки.

Одно из преимуществ опор СФГ – фланцевый монтаж – в нижней части конструкции приварен фланец, который соединяется с закладной металлической деталью фундамента. Параметры фундамента рассчитывают, принимая во внимание нагрузку, характеристики грунта и особенности климата.

Габаритные размеры и технические детали опор

Основные параметры опор СФГ

Наименов-е опоры	Цена	Наименов-е закладного элемента фундамента	Обозначение установочного места кронштейна	P, кг	H, мм	H1, мм	h1, мм	Dн, мм	Dв, мм	S, мм	d, мм	n, мм	А, мм	Б, мм	Масса*, кг
СФГ-1000-10,0-01-ц	115 434 ₽	ЗФ-30/12/Д440-3,0-б	Ф6, Ф7, Ф8, Ф16	1000	10000	10000	3000	320	130	6	М30	12	540	440	396

P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).

Галерея

1) Использование дорогих силовых граненых опор из листовой стали позволяет сократить общие затраты на строительство инженерной инфраструктуры города. Например, на одной опоре можно разместить большое количество разного оборудования. Это позволяет сократить число опор и оставить больше места для прохода пешеходов по тротуару.

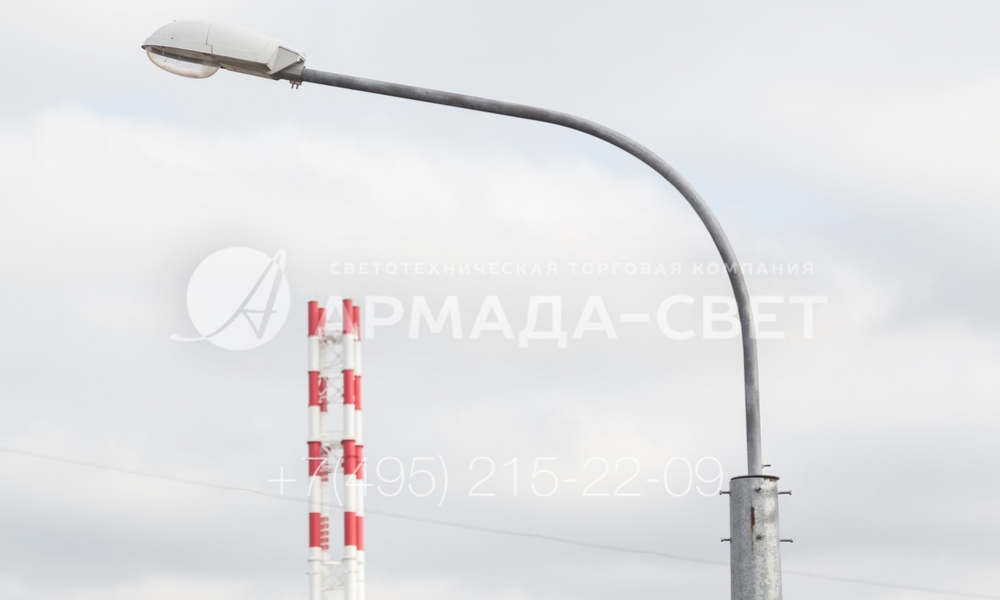

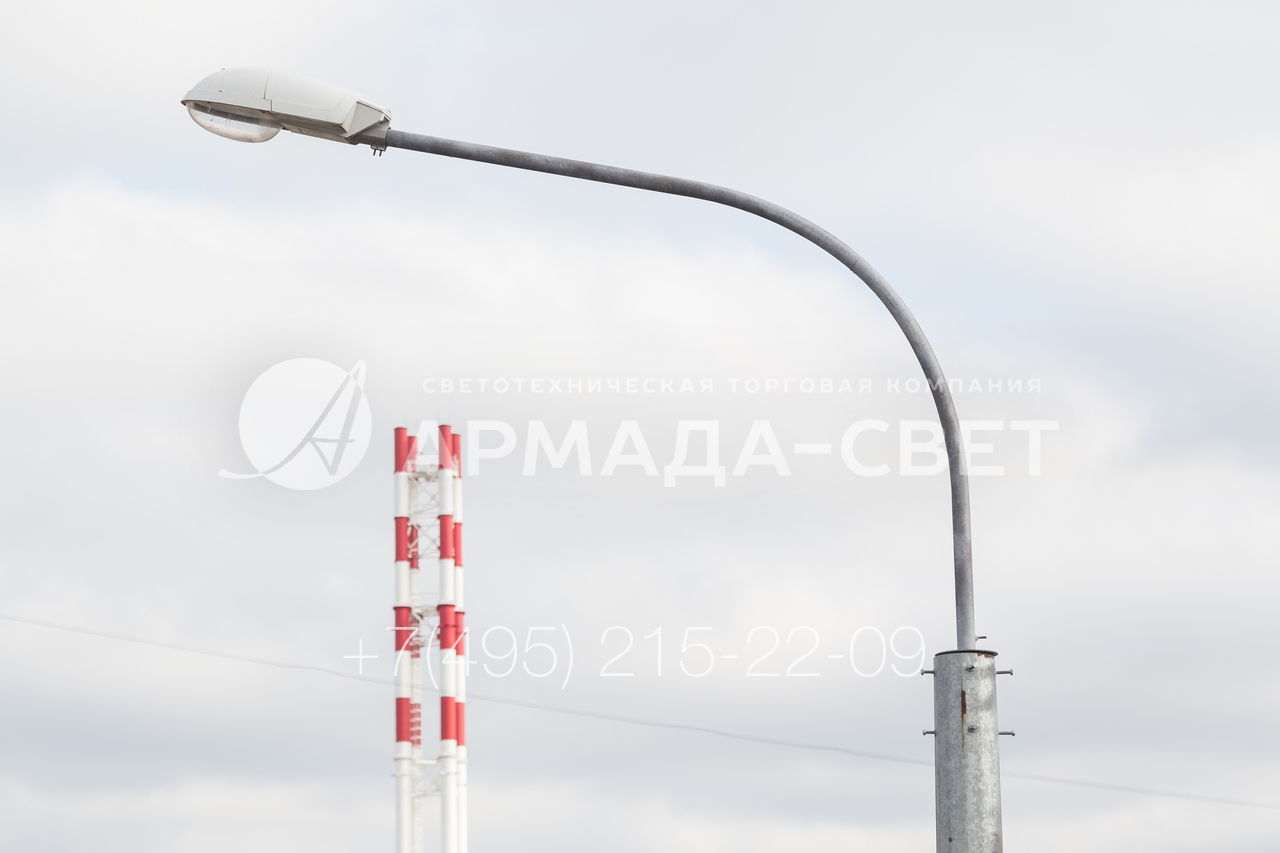

2) Несмотря на воздушную подводку кабелей к опорам наружного освещения, они выглядят элегантно и минималистично. Связано это с тем, что кабель для подачи питания к светильнику проходит внутри ствола и полой детали кронштейна. На фото изображен однорожковый кронштейн с газоразрядным светильником.

3) Фланцевые опоры хороши тем, что их можно устанавливать практически в любых местах. Если нет возможности сделать фундамент в точке установки, можно закрепить наземную часть через консоль. В этом случае вертикальная ось опоры и ось закладной детали фундамента будут смещены относительно друг друга.

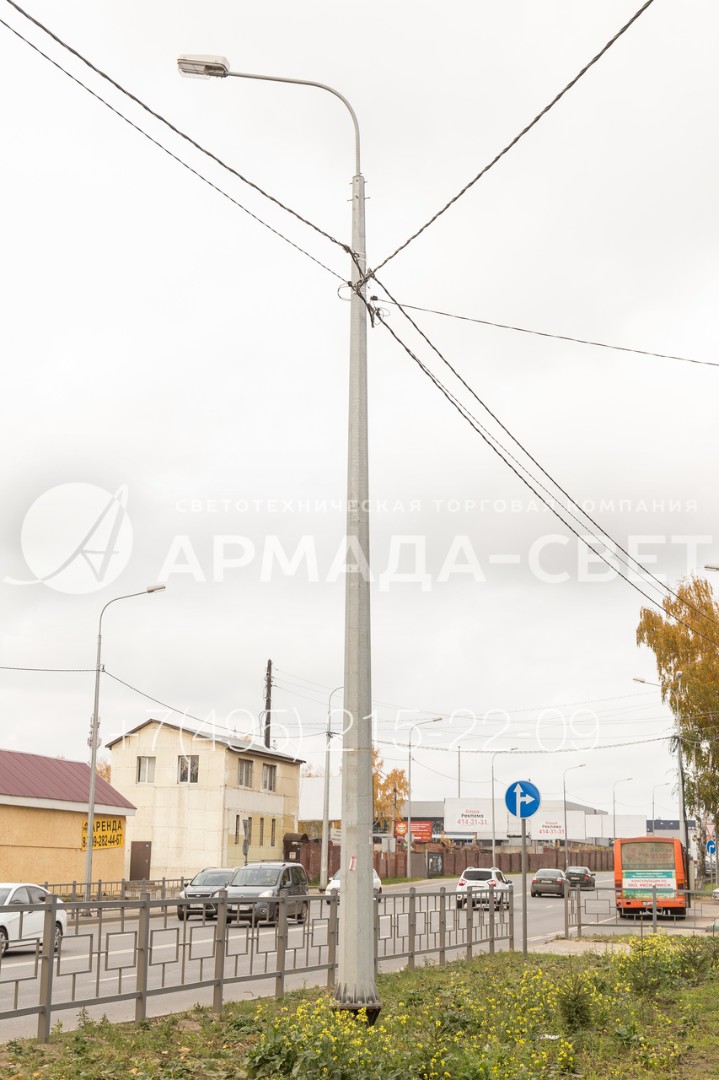

4) Силовые опоры открывают широкие возможности для прокладки силовых линий между конструкциями. Однако следует оптимизировать число кабелей, чтобы они не захламляли воздушное пространство улицы. Для подключения используются особые провода, которые сохраняют свои характеристики при сильном морозе и под прямыми солнечными лучами.
