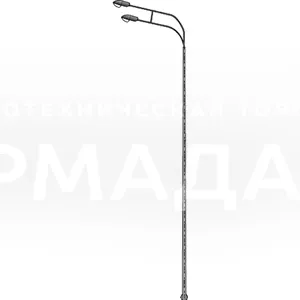

СФГ-2000-10 Опоры силовые фланцевые граненые 1

Запросить цену и срок

Москва +7 (495) 215-22-09

СФГ-2000-10 Опоры силовые фланцевые граненые

фото

Версия для печати

Область применения: Площади, улицы и дороги с низкой и средней интенсивностью движения, дворы, территории микрорайнов, АЗС, парковки, автостоянки, многоуровневые развязки, улицы и дороги с высокой и средней интенсивностью движения.

Артикул производителя: СФГ-2000-10
Верхний диаметр (мм): 180
Вес (кг): 546
Высота (м): 10
Количество крепежных отверстий: 12
Материал: Листовой прокат
Межцентровое расстояние отверстий B, мм: 560
Назначение опоры: Силовая
Нижний диаметр (мм): 445
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Размер фланца (мм): 690
Способ установки: Фланцевая
Тип опоры: СФГ
Установка: На железобетонные фундаменты, имеющие в своем составе закладной элемент
Форма ствола опоры: Граненая

В наличии

Цена: от 159 159 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Силовые фланцевые граненые опоры используют для проведения освещения на улицах, площадях и дорогах. Осветительные приборы закрепляют на них кронштейнами, но благодаря тому, что питающий кабель можно проложить подземным или воздушным способом, эти конструкции подходят и для протяжки СИП.

На выбор мы предлагаем опоры СФГ высотой 8, 9 и 10 м – это высота без учета подземной части, которая составляет 2,5 3 м. Подземная и надземная части соединены сварочным швом. Конструкцию производят из стального проката: 8 граней ствола выполняют роль ребер жесткости, позволяя выдерживать нагрузку до 2000 кг. Для защиты от коррозии на металл наносят покрытие методом горячего цинкования. Это обеспечивает срок эксплуатации конструкций до 30 лет. Можно заказать дополнительное лакокрасочное покрытие, его цвет оговаривается при оформлении заявки.

Одно из преимуществ опор СФГ – фланцевый монтаж – в нижней части конструкции приварен фланец, который соединяется с закладной металлической деталью фундамента. Параметры фундамента рассчитывают, принимая во внимание нагрузку, характеристики грунта и особенности климата.

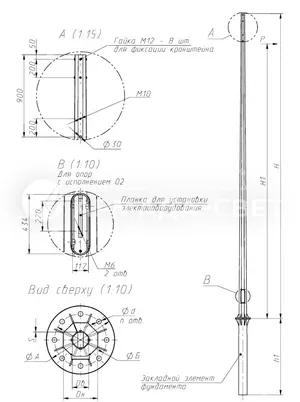

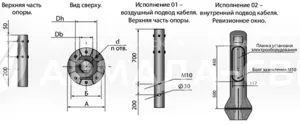

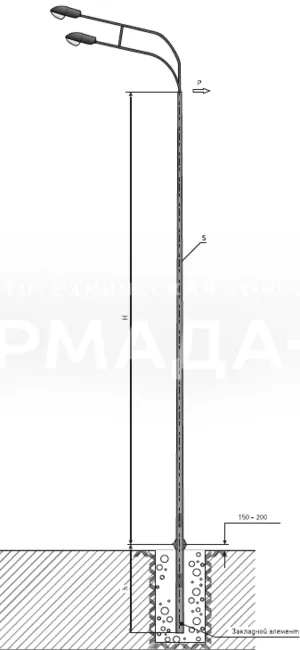

Габаритные размеры и технические детали опор

Основные параметры опор СФГ

Наименов-е опоры	Цена	Наименов-е закладного элемента фундамента	Обозначение установочного места кронштейна	P, кг	H, мм	H1, мм	h1, мм	Dн, мм	Dв, мм	S, мм	d, мм	n, мм	А, мм	Б, мм	Масса*, кг
СФГ-2000-10,0-01**-ц	159 159 ₽	ЗФ-36/12/Д560-3,0-б	Ф19	2000	10000	10000	3000	445	180	6	М36	12	690	560	546

P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).

Галерея

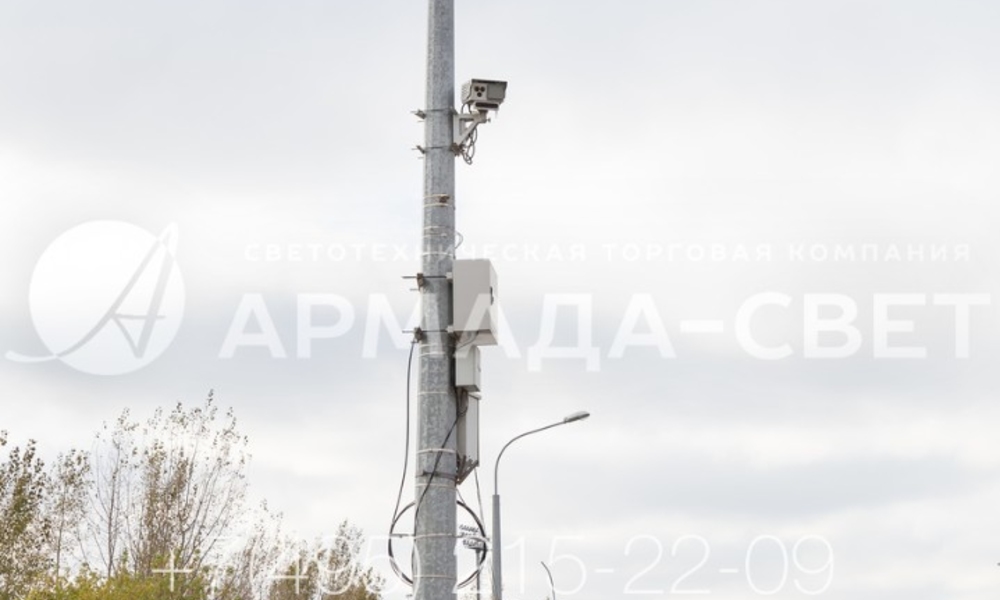

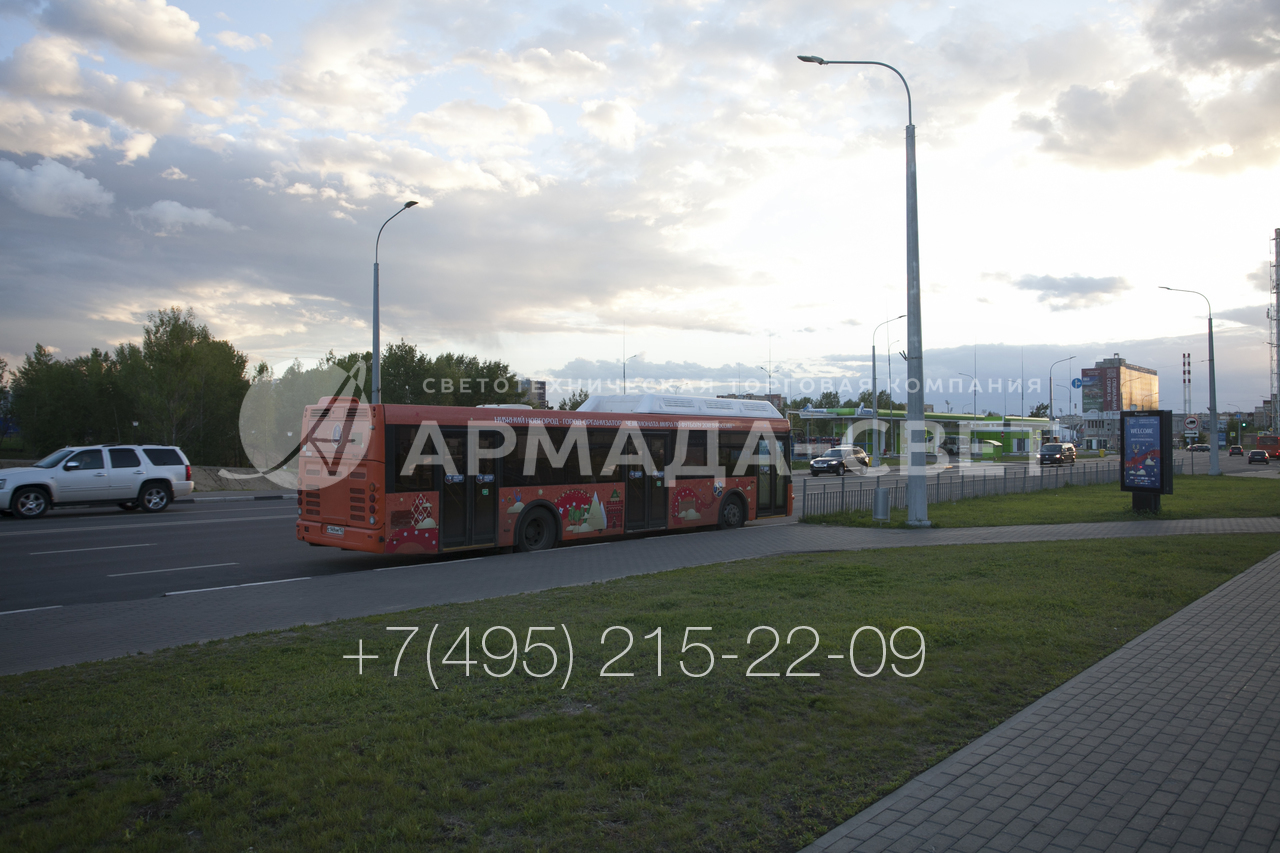

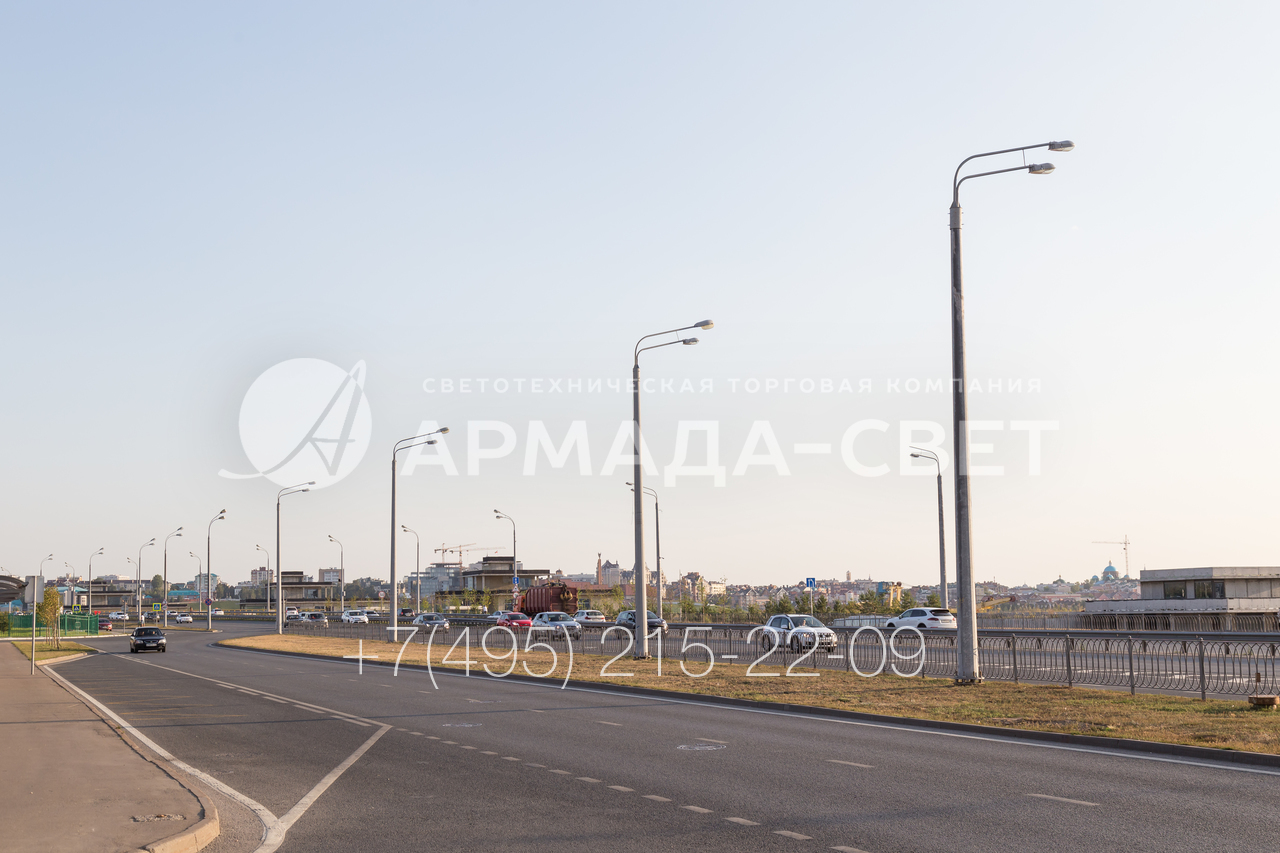

1) Силовые трубчатые опоры имеют относительно высокую стоимость в сравнении с другими вариантами. Но именно они отличаются самой большой несущей способностью. Верхняя часть представленной на фото конструкции выдерживает нагрузку до 2 тонн при высоте наземной части 10 метров. Поэтому на ней крепится большое количество оборудования.

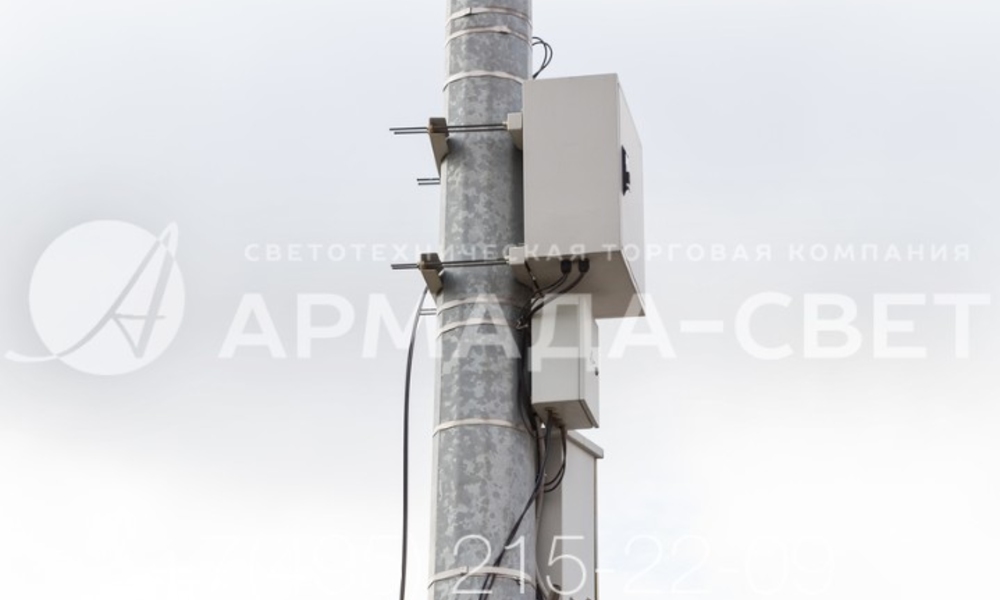

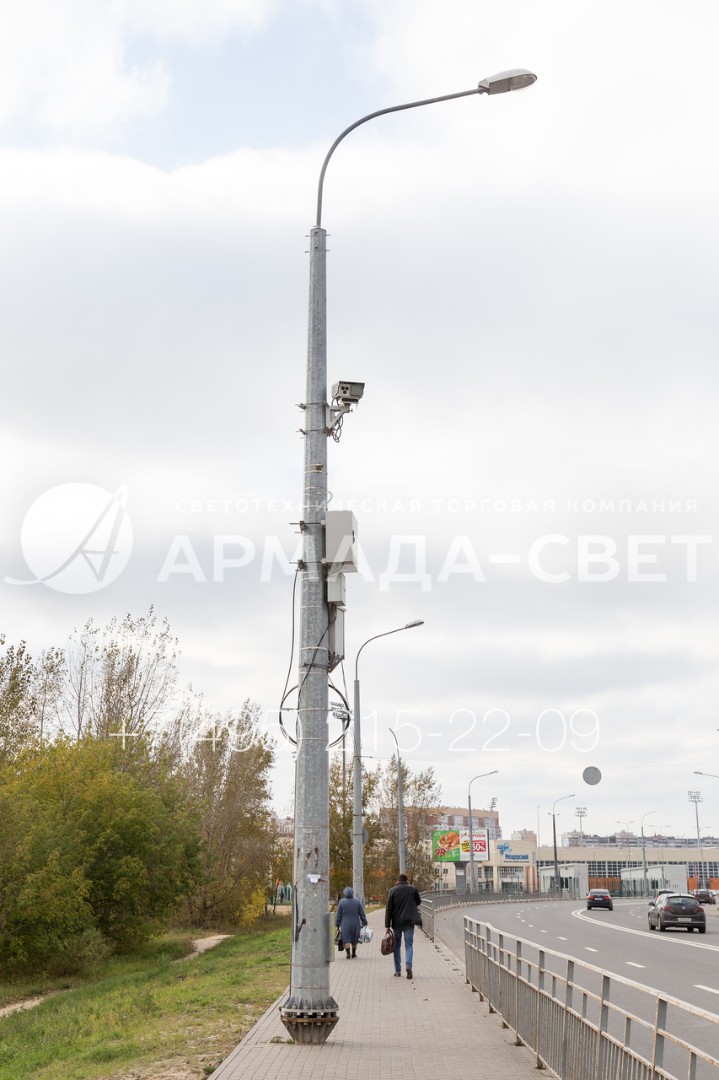

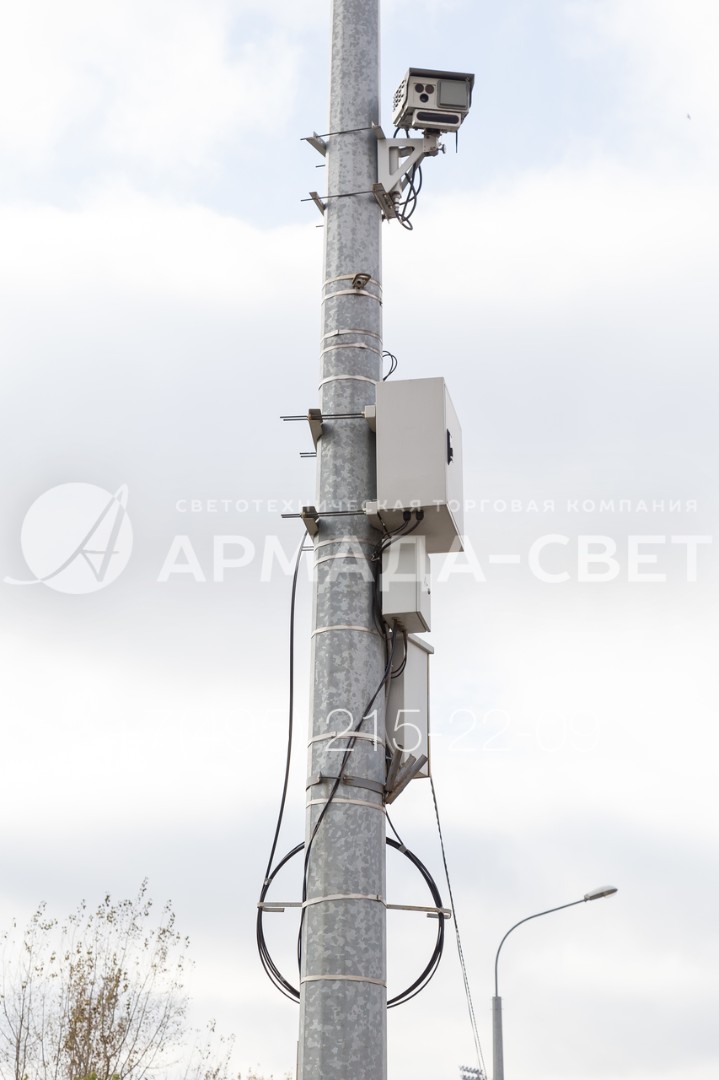

2) Благодаря несущей способности в 2 тонны на одну осветительную конструкцию силового типа можно установить множество тяжелых устройств. В представленном на фото примере на опоре закреплены несколько коммутационных шкафов с электротехническими приборами. Сделано это с помощью специальных скоб.

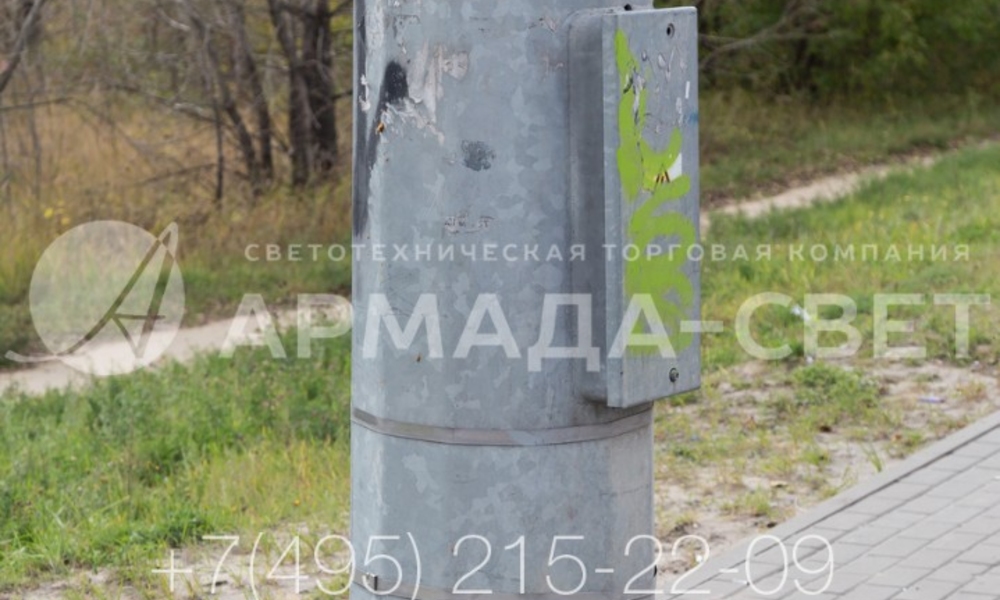

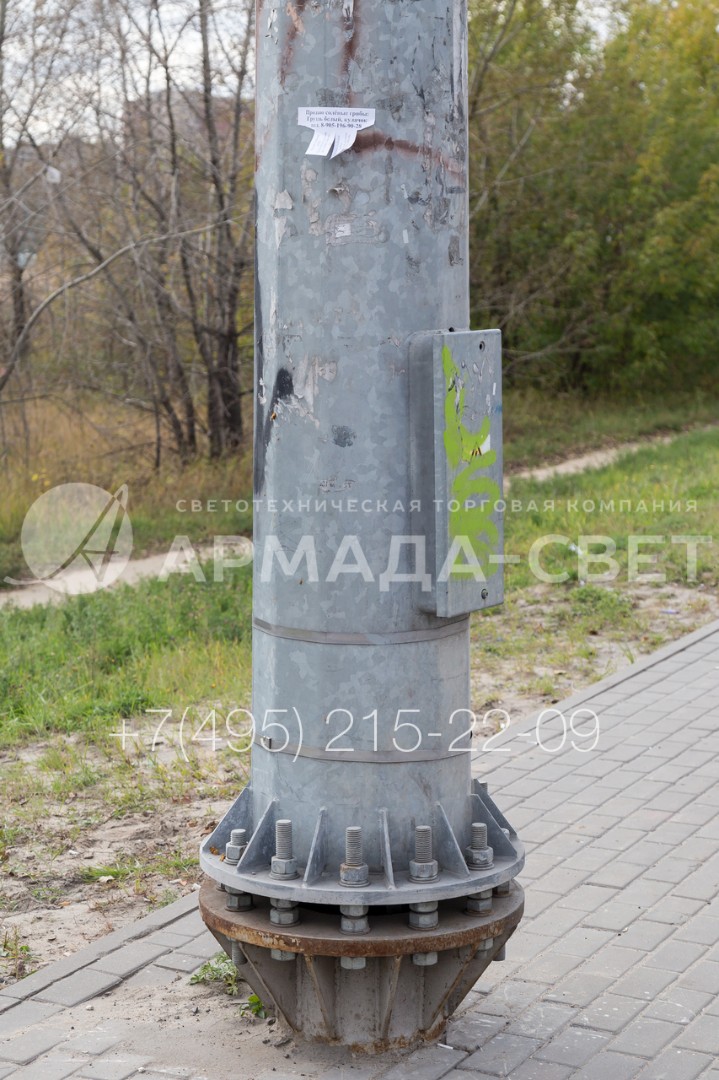

3) Если предполагается подземная подводка кабелей к опорам, в нижней части делается ревизионное отверстие. Это вытянутый технологический лючок, в котором установлена DIN-рейка для монтажа клеммной колодки и устройств защитного отключения. Также предусмотрена крышка, ограничивающая доступ посторонних и защищающая от дождя.

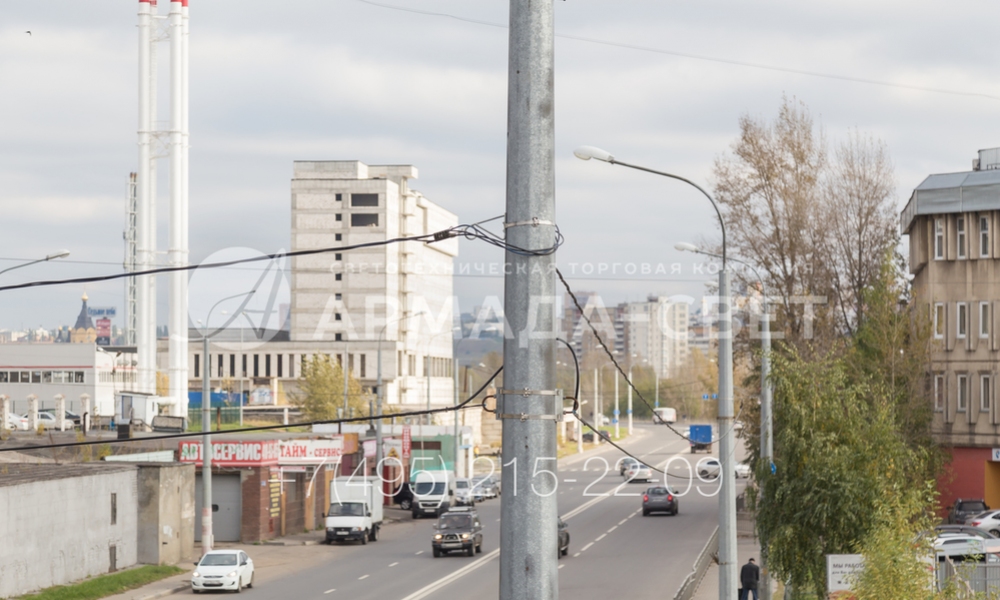

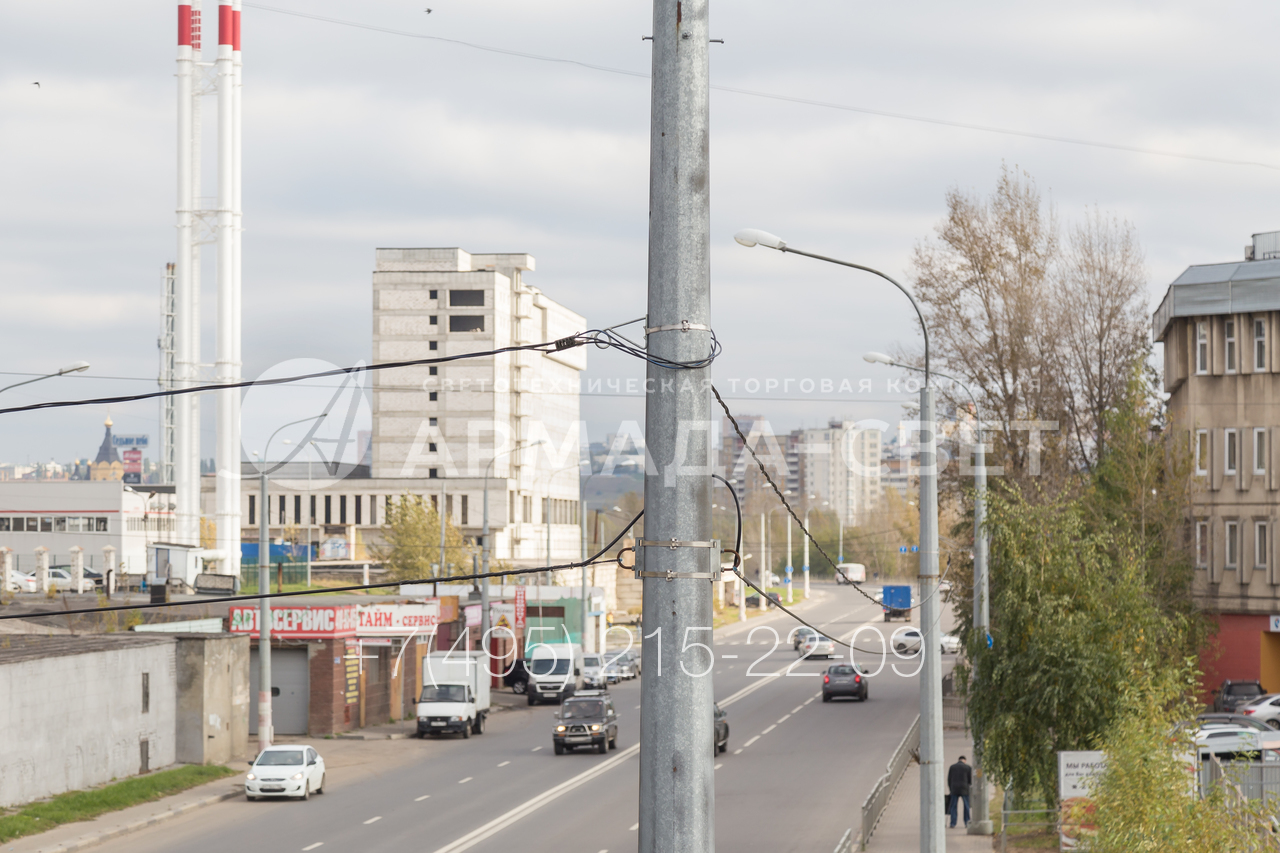

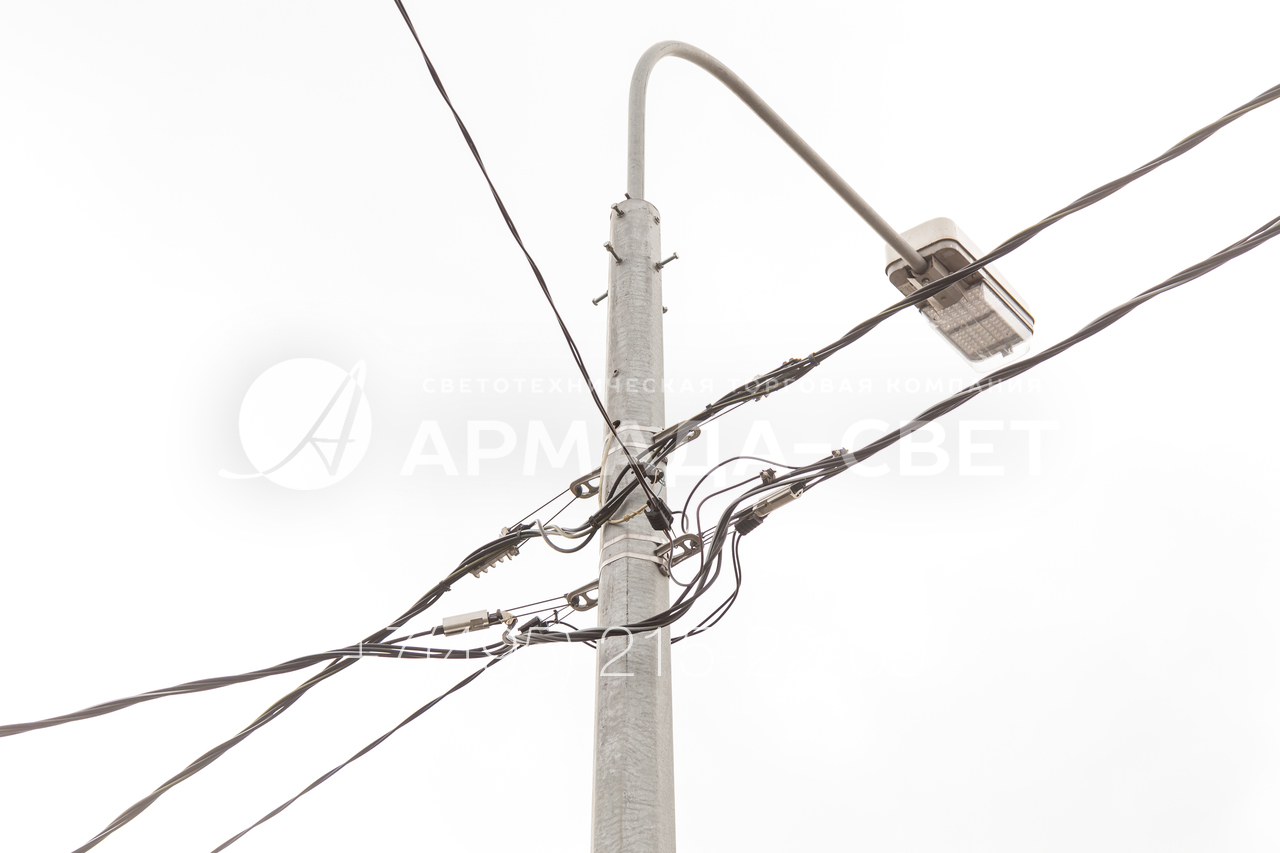

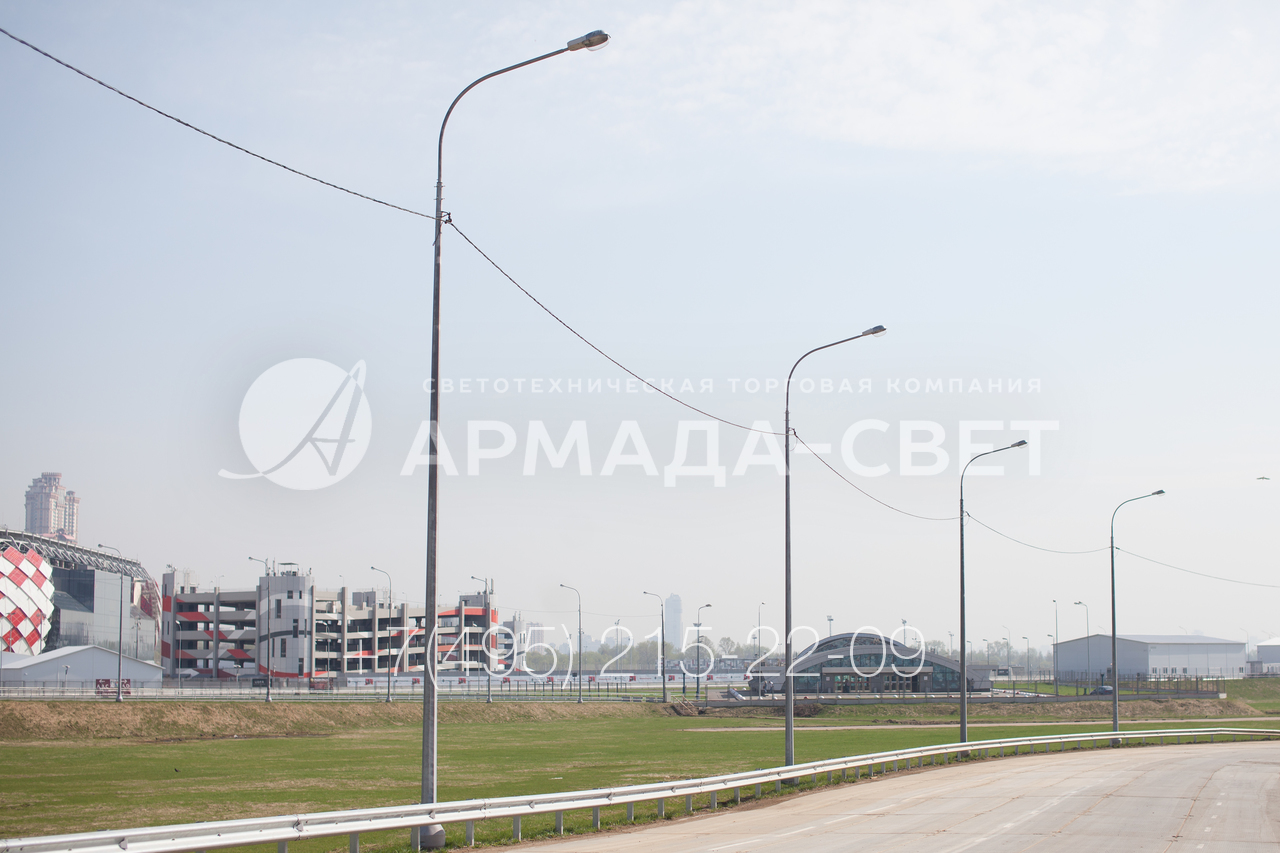

4) Применение силовых проводов, которые проложены по воздуху, позволяет выполнять строительство осветительной сети прямо на заасфальтированных тротуарах или засеянных травой газонах. При выполнении земляных работ достаточно пробурить отверстия под закладные детали. Не нужно рыть котлованы под провода.
