СПГ-1000-9 Опоры силовые прямостоечные граненые

фото

Версия для печати

Область применения: Улицы и дороги с низкой и средней интенсивностью движения, дворы, территории микрорайнов, АЗС, парковки, автостоянки, улицы и дороги с высокой и средней интенсивностью движения.

Артикул производителя: СПГ-1000-9
Верхний диаметр (мм): 130
Вес (кг): 439
Высота (м): 9
Материал: Листовой прокат
Назначение опоры: Силовая
Нижний диаметр (мм): 350
Подвод кабеля: Воздушный
Покрытие: Горячее цинкование
Способ установки: Прямостоечная
Тип опоры: СПГ
Установка: В подготовленный котлован
Форма ствола опоры: Граненая

В наличии

Цена: от 127 969 ₽ *

* Базовая цена за 1 шт. носит справочный характер. Не является публичной офертой. Уточняйте цены на ваше количество.

Позвоните в отдел продаж и узнайте точную цену
+7 (495) 215-22-09
или запросите цену онлайн:

Запросить цену и сроки

Видеоответы на частые вопросы

Описание

Прямостоечные граненые опоры устанавливают во дворах, на улицах, парковках и дорогах. На высоте 8–12 м на опору при помощи кронштейнов крепят осветительные приборы. Есть и другой вариант применения конструкции: поддержка линий СИП или установка рекламных, информационных щитов. Питающий кабель подводят и подземным, и воздушным путем: для этого предусмотрены специальные отверстия. Опоры выдерживают усилие от 400 до 1 300 кг.

Подземная часть опоры составляет 2,5 м, надземная – 11,5 м. Для производства используют стальной прокат толщиной от 4 до 8 мм. Его сгибают на специальном станке, создавая форму многоугольника от 8 до 12 граней, благодаря которым они сохраняют высокую устойчивость и надежность. Граненые опоры легче других типов трубчатых опор: их вес не превышает 504 кг, поэтому конструкции не трудно перевозить и монтировать. У опор 8 граней, благодаря которым они сохраняют высокую устойчивость и надежность, для увеличения срока службы конструкции до 30 лет на нее наносят антикоррозионный слой методом горячего цинкования.

Опоры СПГ устанавливают в подготовленный котлован и заливают бетоном. Параметры фундамента предварительно рассчитывают, принимая во внимание нагрузку, особенности почвы и климата.

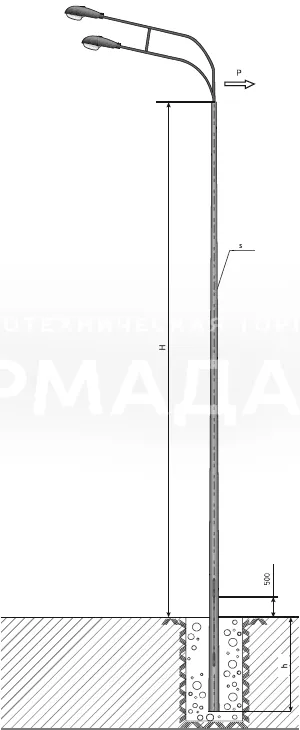

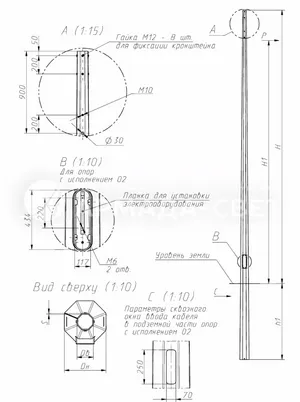

Габаритные размеры и технические детали опор

Основные параметры опор СПГ

Наименование опоры	Цена	Обознач-е установочного места кронштейна	P, кг	H, мм	H1, мм	h1, мм	Dн, мм	Dв, мм	S, мм	Масса*, кг
СПГ-1000-9,0/11,5-01**-ц	127 969 ₽	Ф6, Ф7, Ф8, Ф16	1000	9000	9000	2500	350,0	130	6	439

P – максимальное горизонтальное усилие в точке опоры на высоте H1
H – высота надземной части опоры
H1 – высота приложения к опоре максимального горизонтального усилия Р
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
S – толщина стенки опоры

* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия.
** Способ подвода питающего кабеля: 01 – воздушный (базовое исполнение), 02 – внутренний (увеличение указанной массы на 5 кг).

Галерея

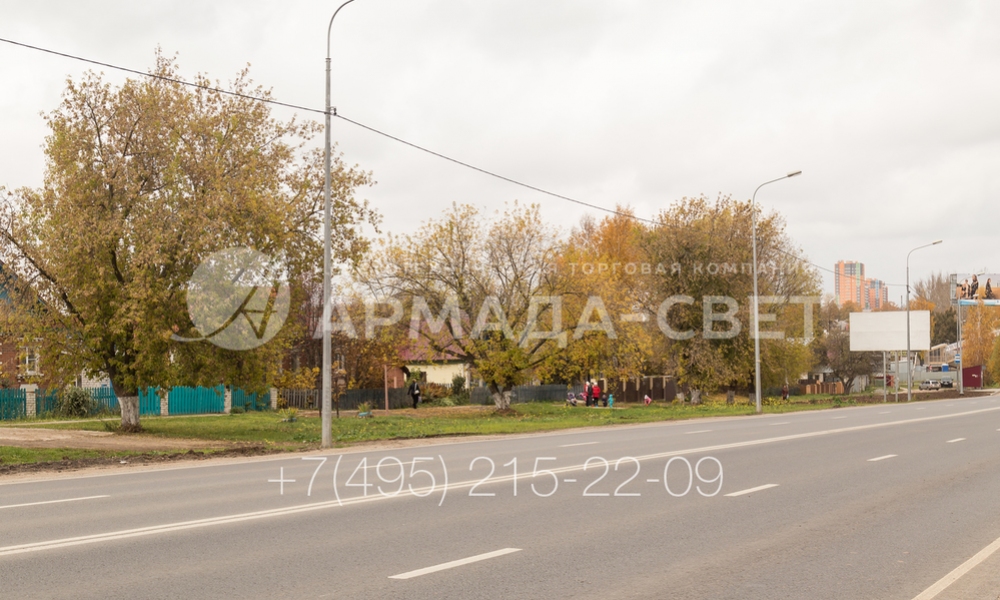

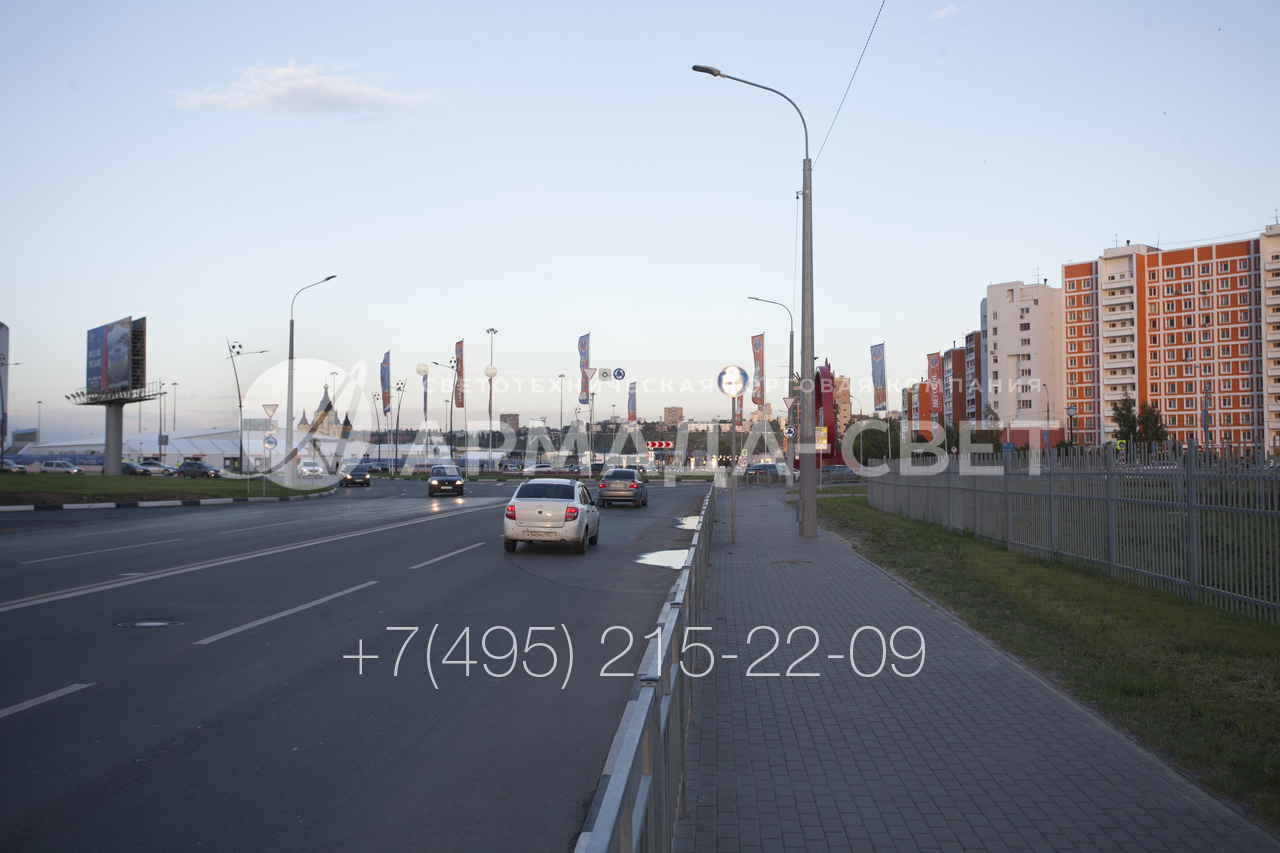

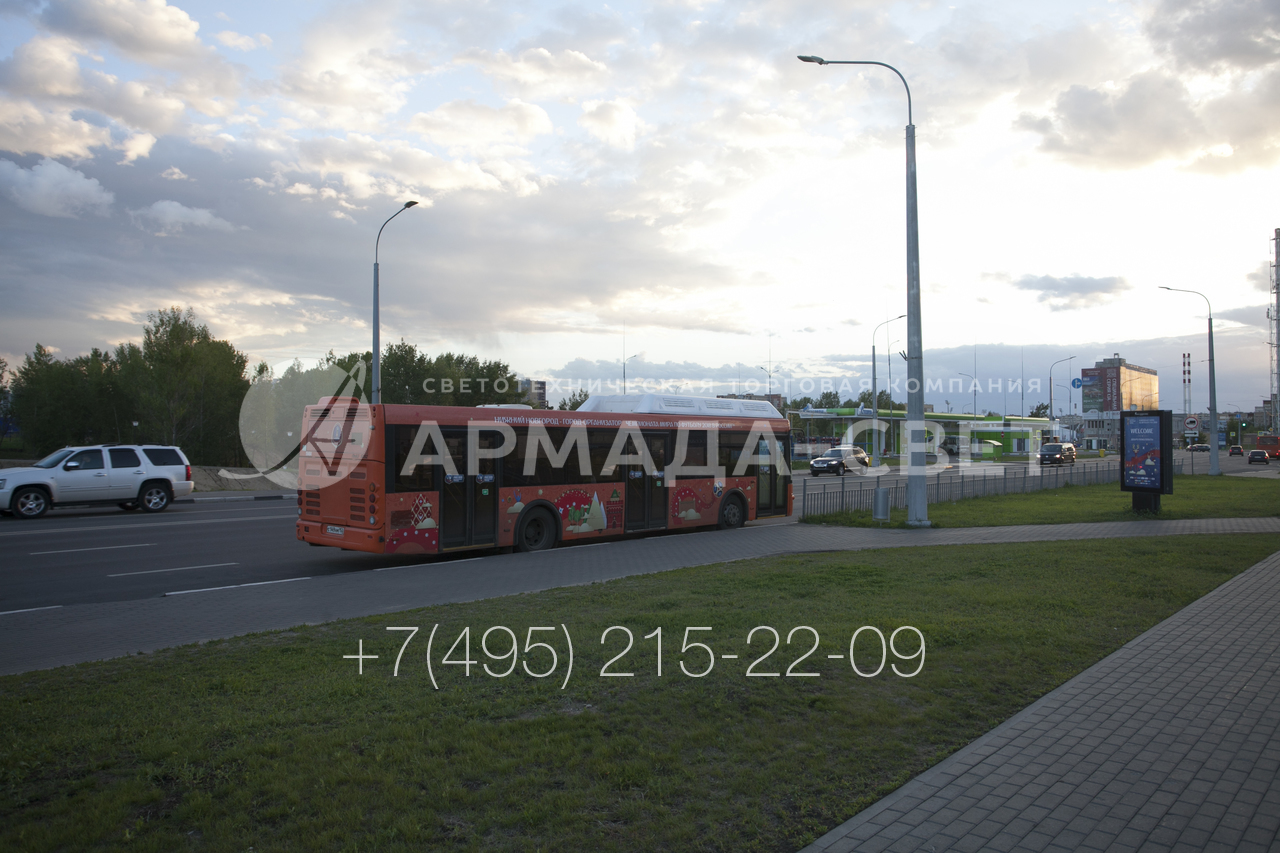

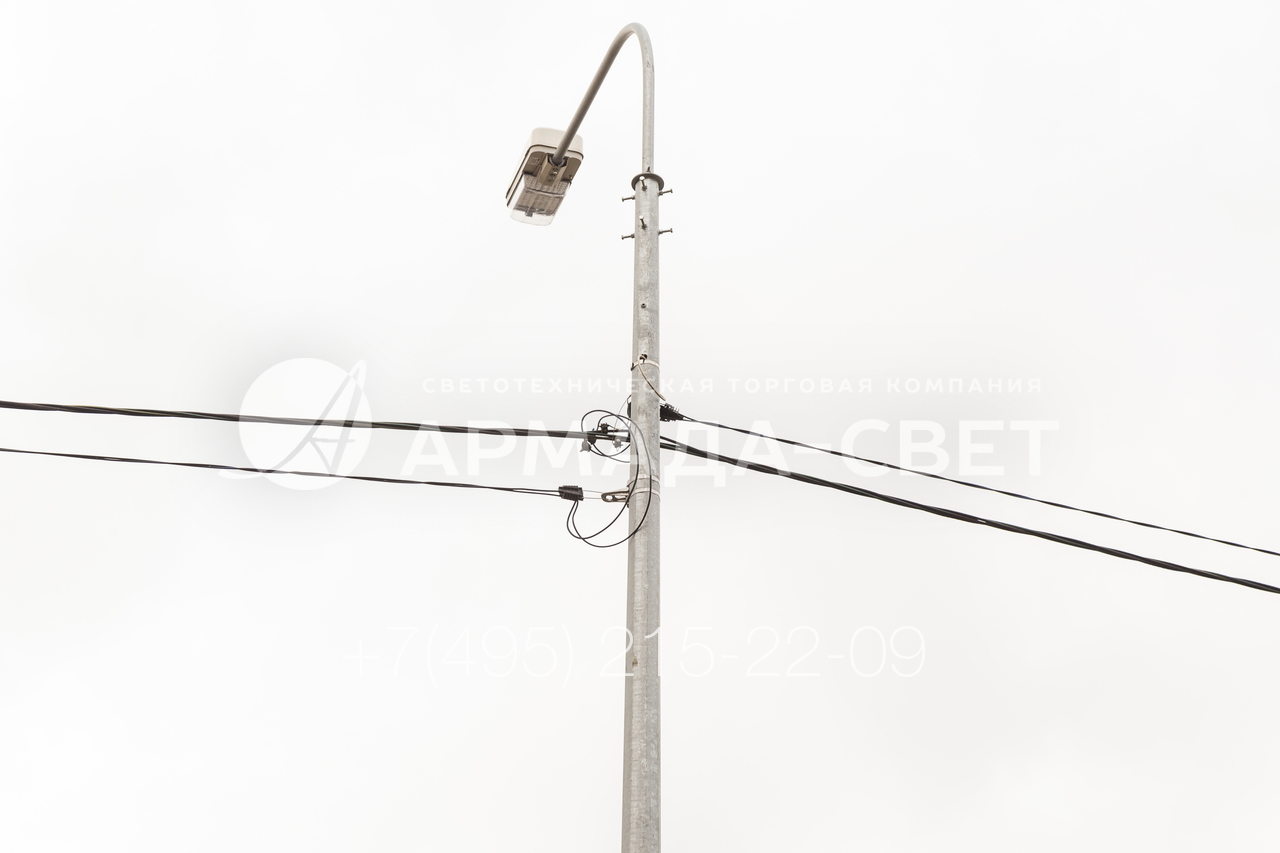

1) Опоры типа СПГ-1000-9, изображенные на фотографии, при высоте над уровнем земли в 9 метров способны выдерживать нагрузку на верхнюю часть до 1 тонны. Помимо осветительных приборов, они выдерживают нагрузку от подвешенных силовых линий. Причем к стволу можно крепить несколько самонесущих проводов и растяжек.

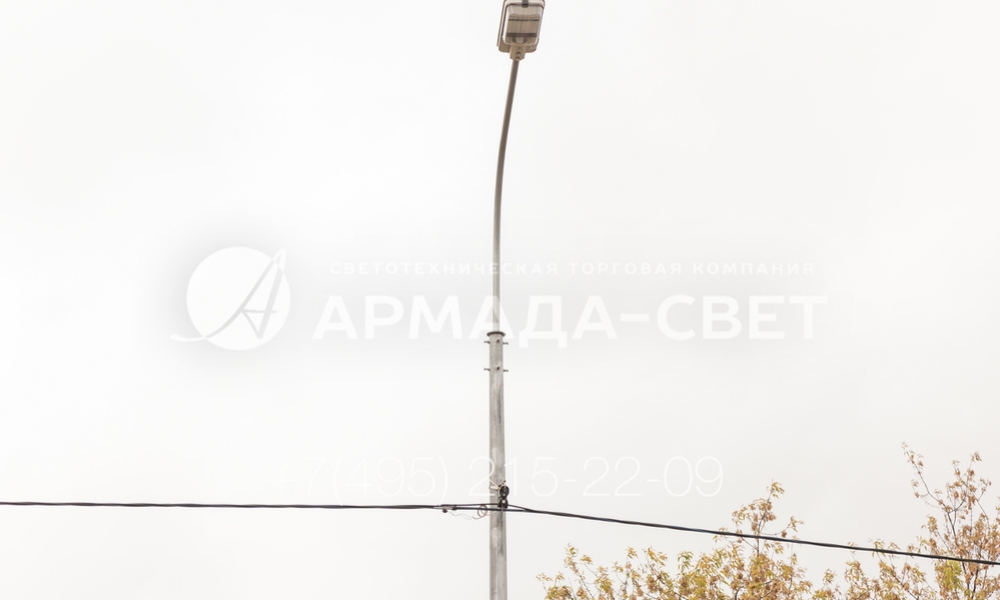

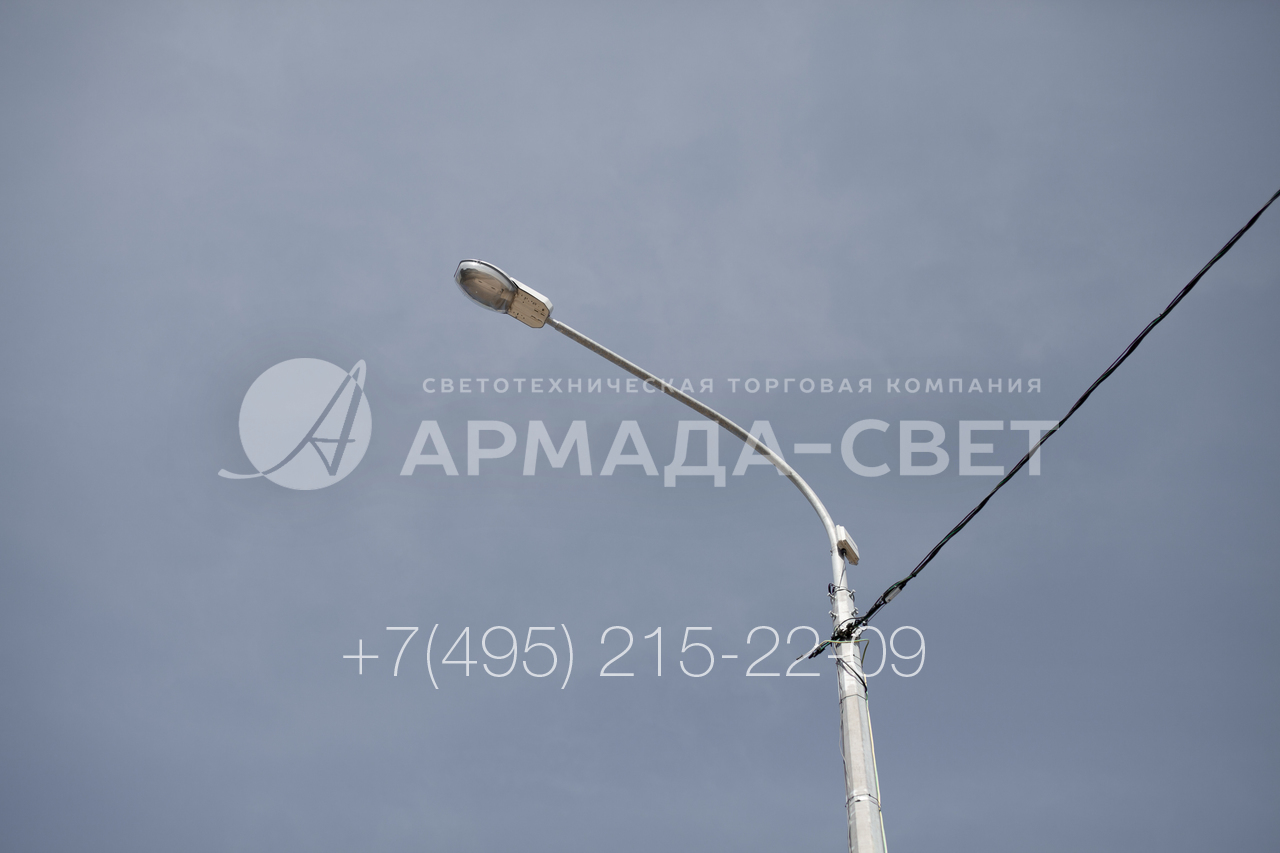

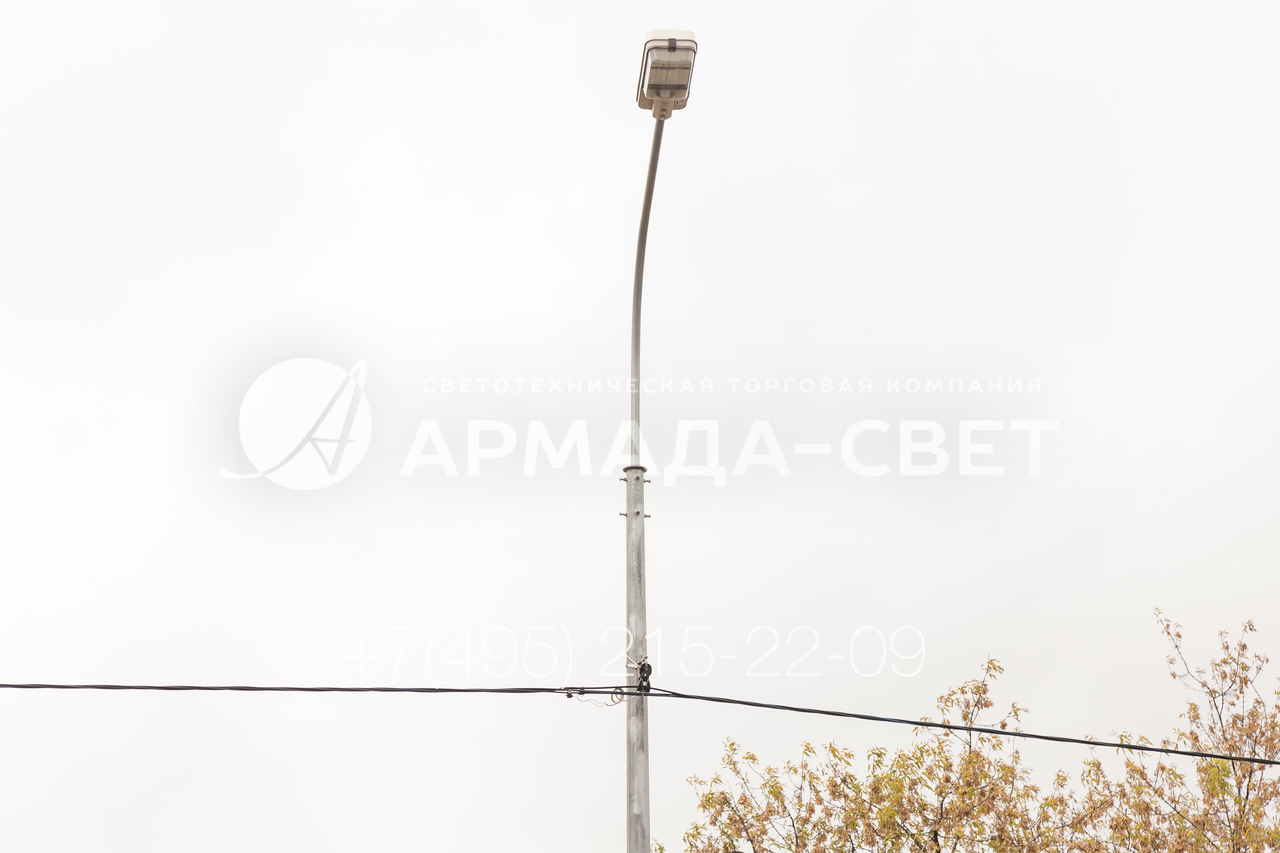

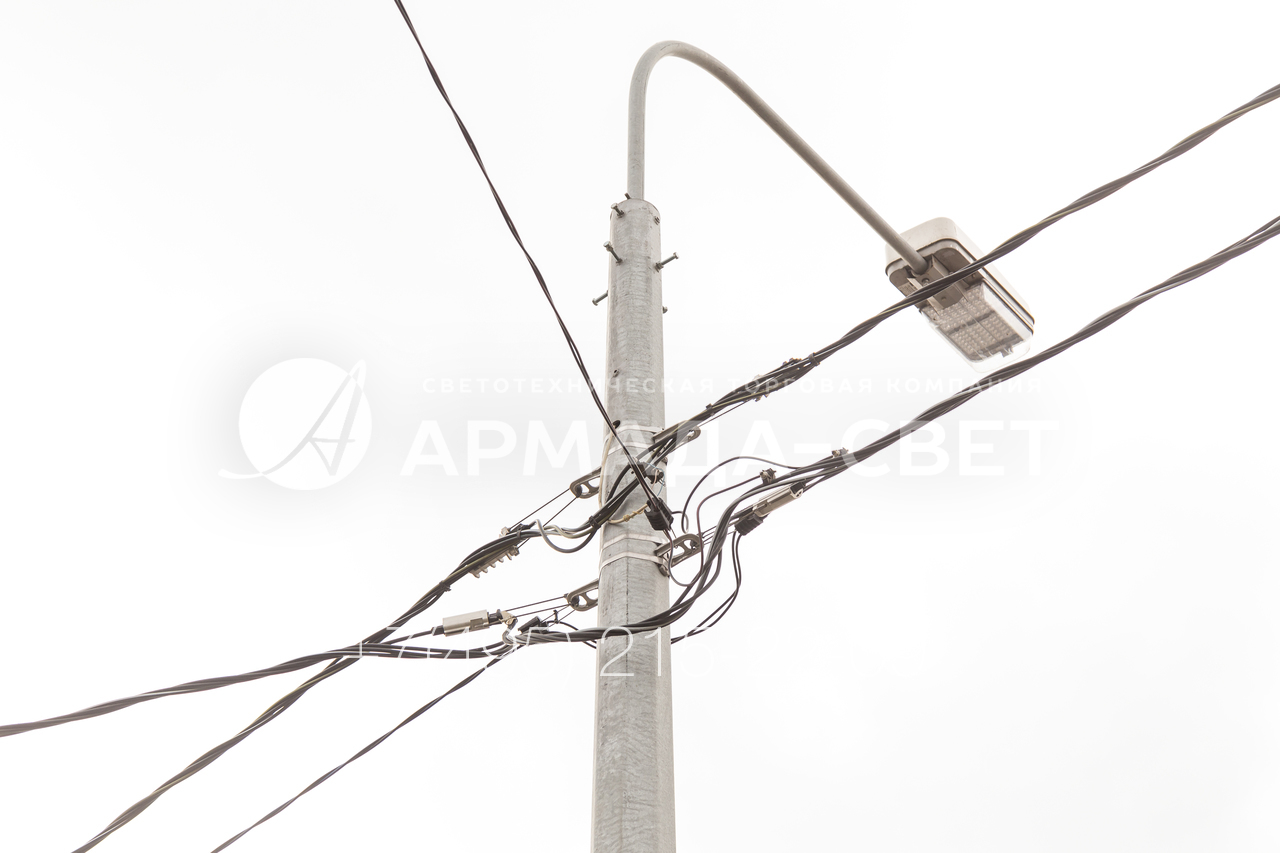

2) На фото изображен типичный кронштейн со светильником консольного типа с газоразрядной лампой. Он установлен на оголовке граненой силовой опоры с коническим стволом. Обратите внимание, что крепление кронштейна осуществляется с помощью хвостовика. Он вставляется внутрь ствола и прикручивается с помощью болтов.

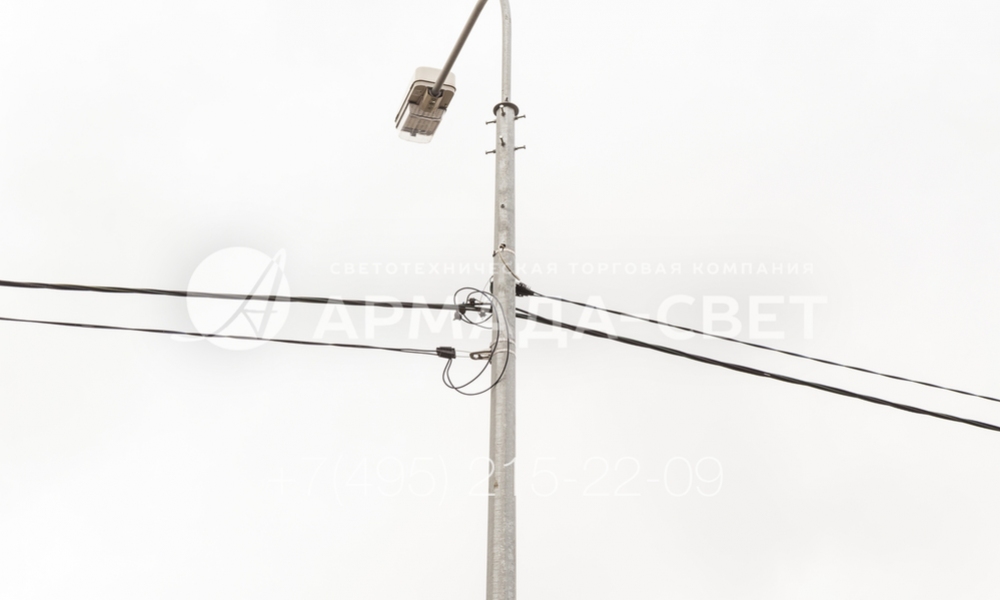

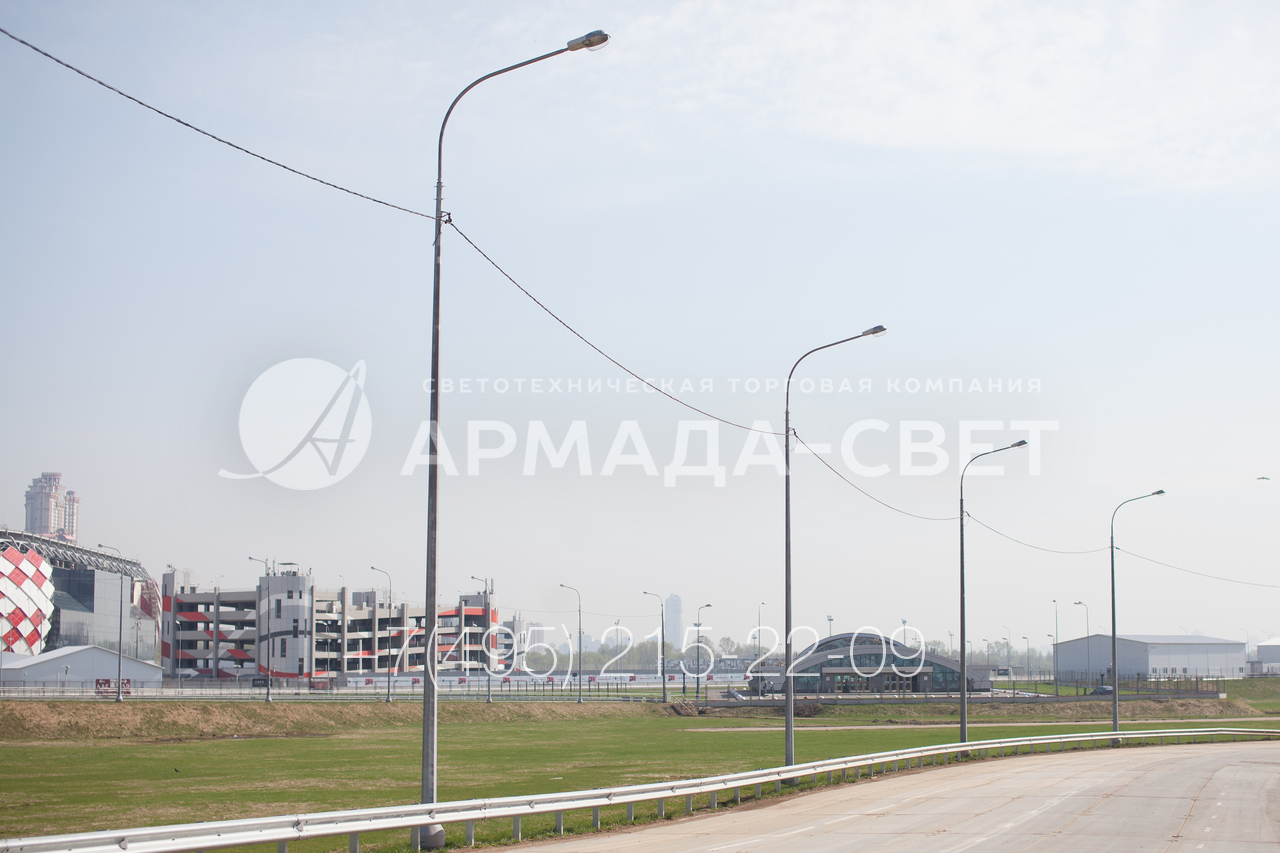

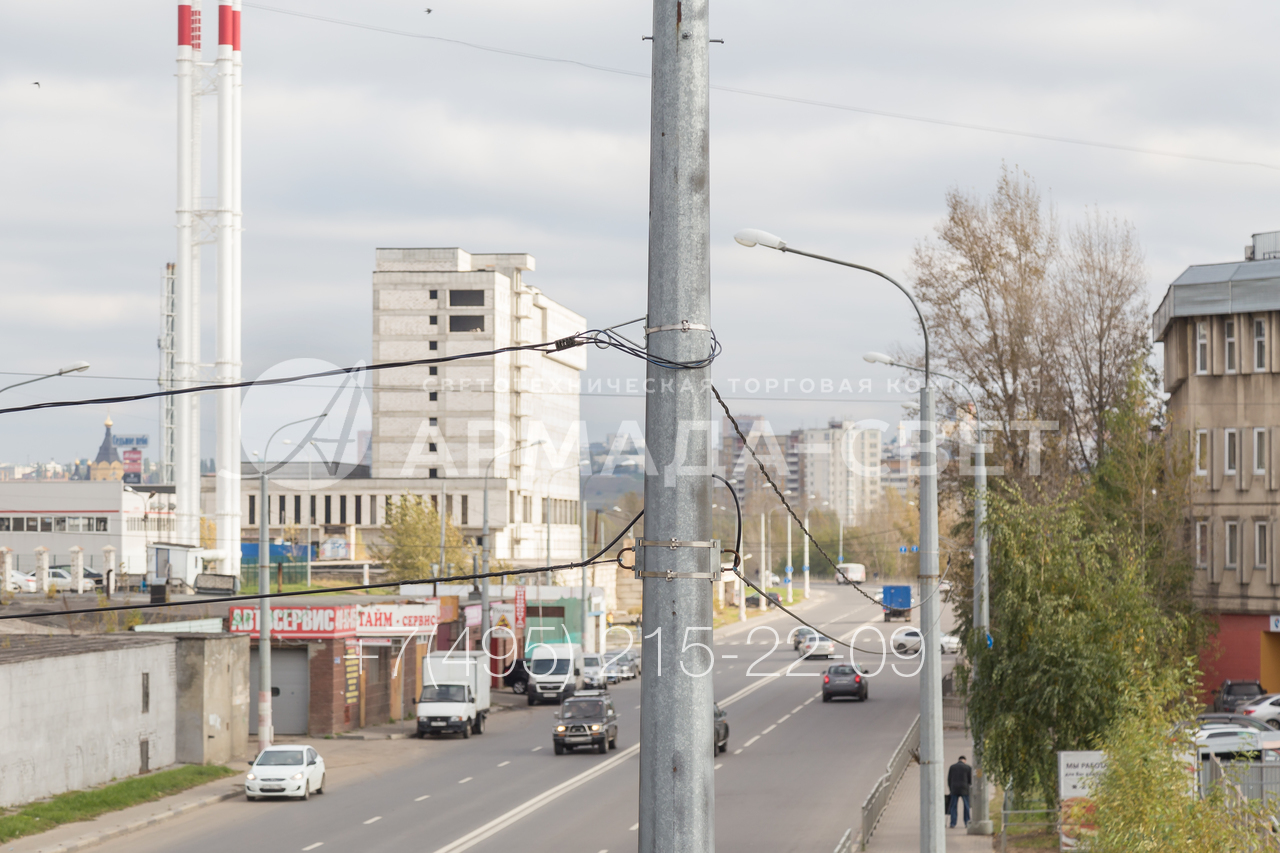

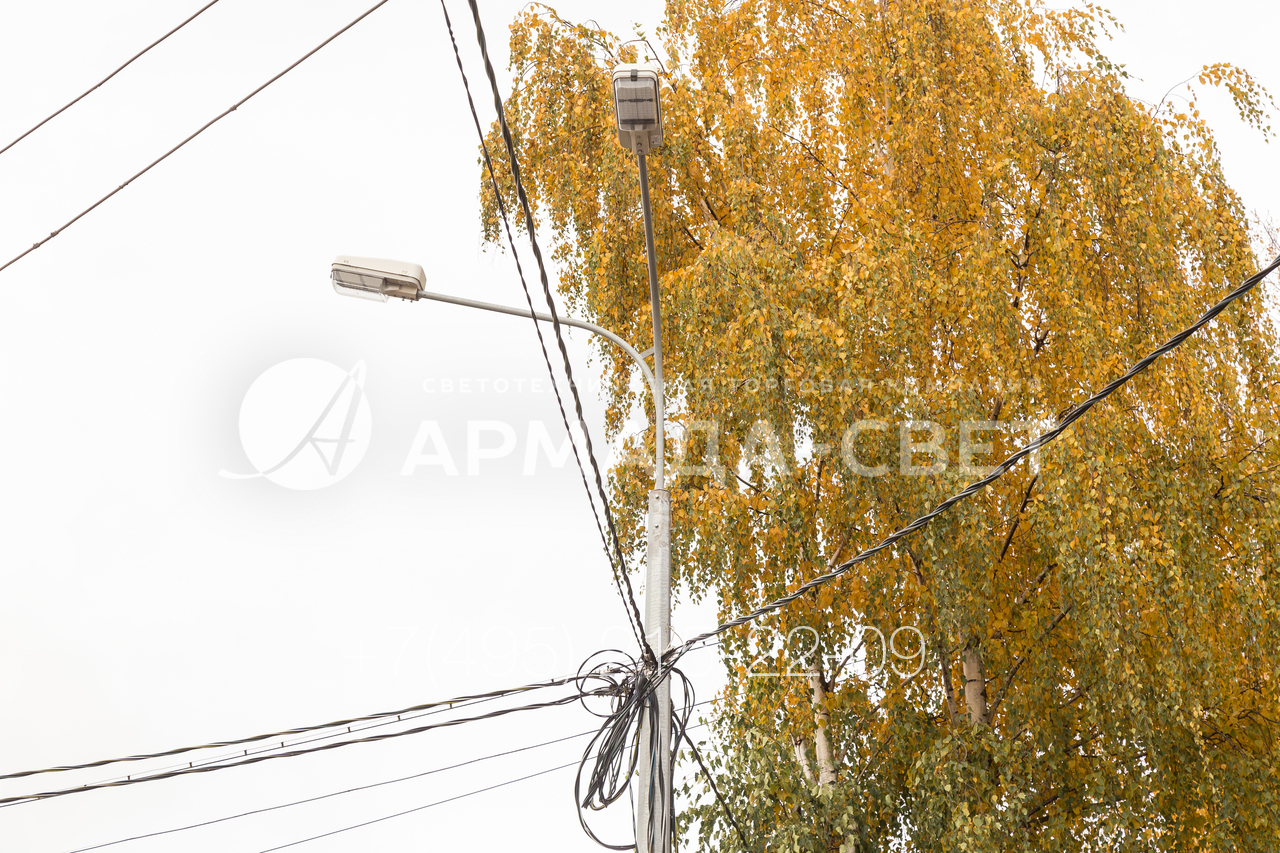

3) На фото изображена силовая опора с граненым стволом, к которой подведено большое количество кабелей. Предельная нагрузка на верхнюю часть у этой конструкции составляет 1 тонну. Поэтому помимо проводов осталась возможность установить на верхушке сразу два консольных светильника с кронштейном.

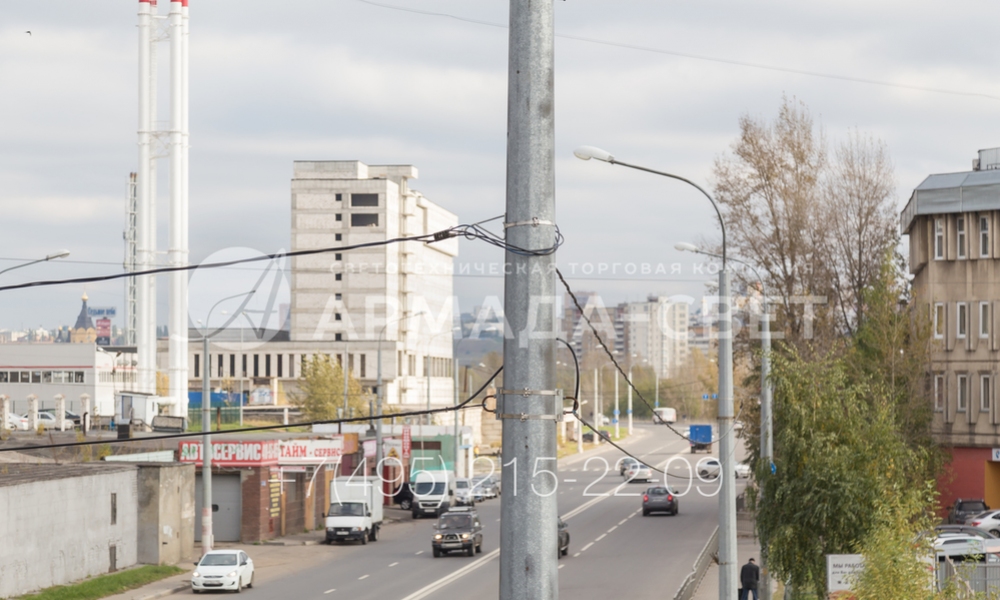

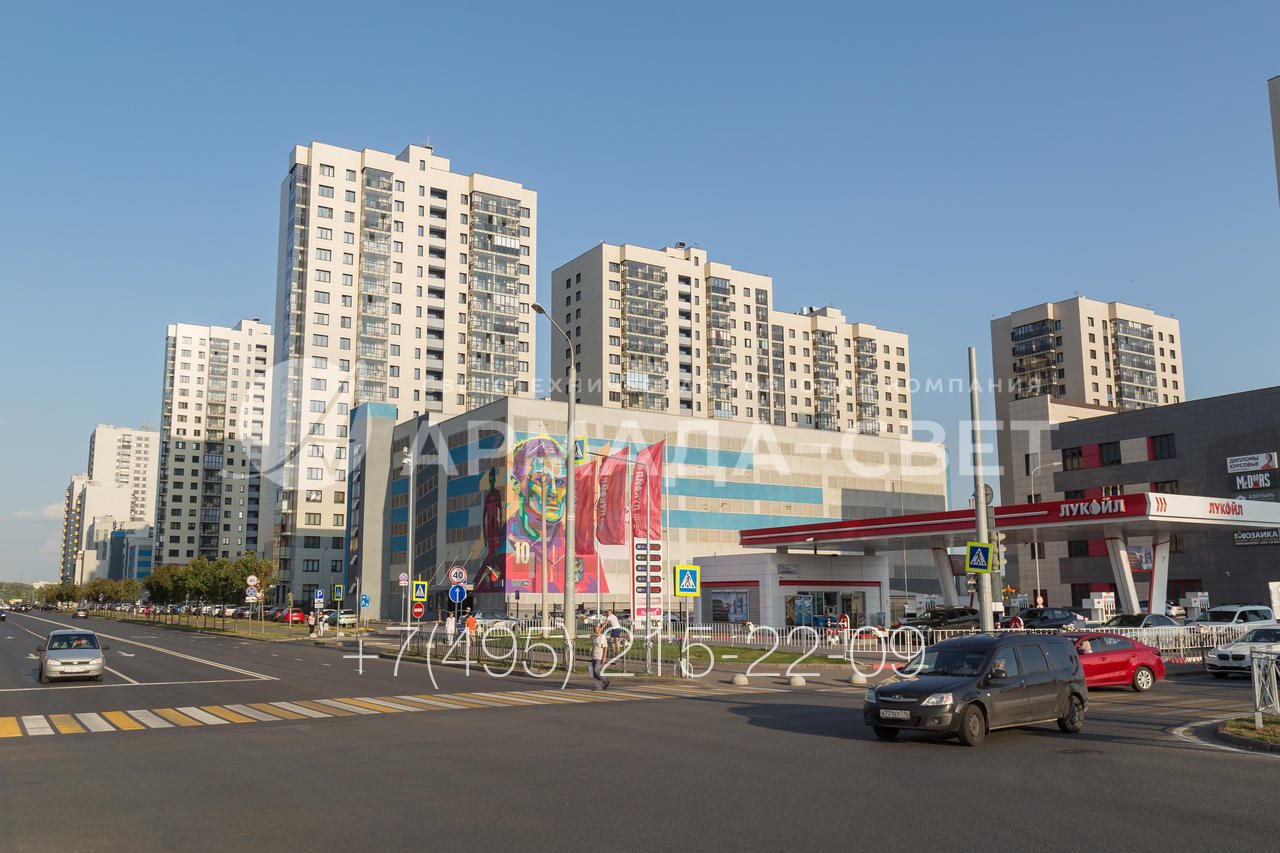

4) К силовым опорам необязательно подводить кабели по воздуху. По желанию заказчика в стволе может быть сделано ревизионное отверстие и удлиненная внутренняя проводка. После этого силовой кабель подводится под землей. Однако к изображенной на фото опоре дополнительно прикреплены растяжки для крепления баннеров над проезжей частью.

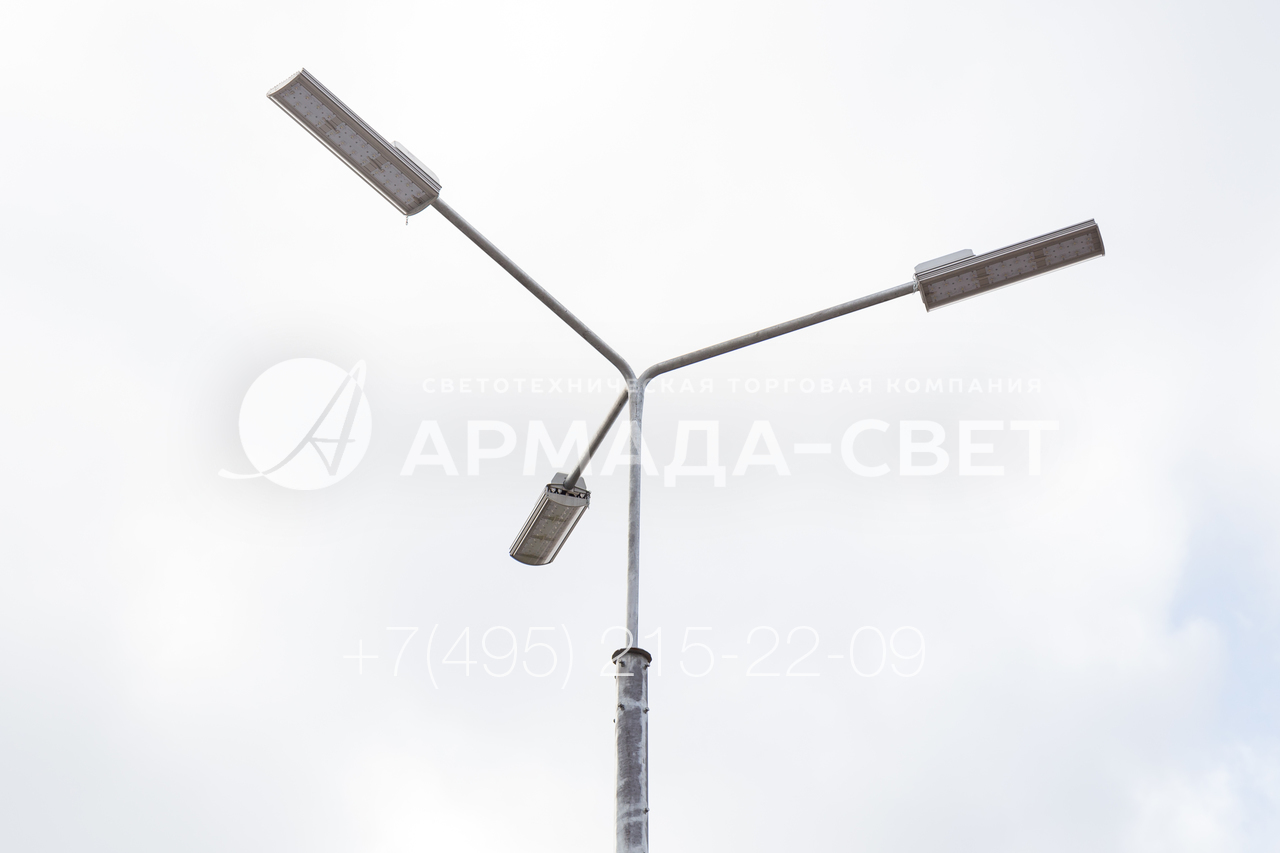

5) На фото приведен пример использования осветительной опоры СПГ для создания заливающего освещения. Для этого на оголовок устанавливается кронштейн с тремя рожками с углом 120 градусов относительно друг друга и высокой центральной частью. Чтобы сэкономить на уличном освещении, используются светодиодные светильники.

6) Прямостоечные силовые опоры СПГ стоят дешевле аналогичных моделей, у которых имеется фланец для установки. Они монтируются непосредственно в грунте и не требуют дополнительной покупки закладных деталей фундамента. Однако необходимо помнить, что демонтировать конструкции без разрушения основания не получится.

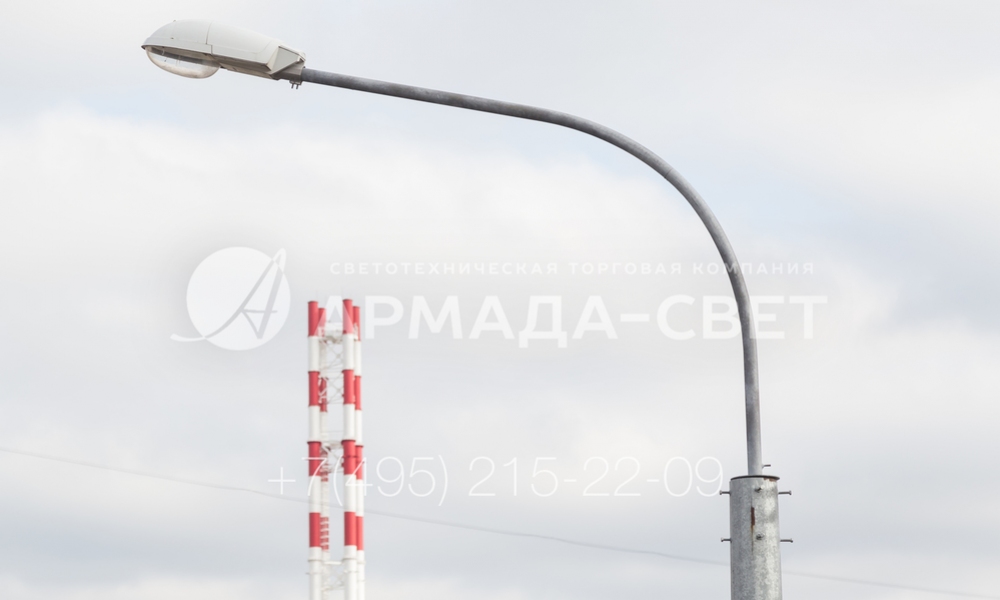

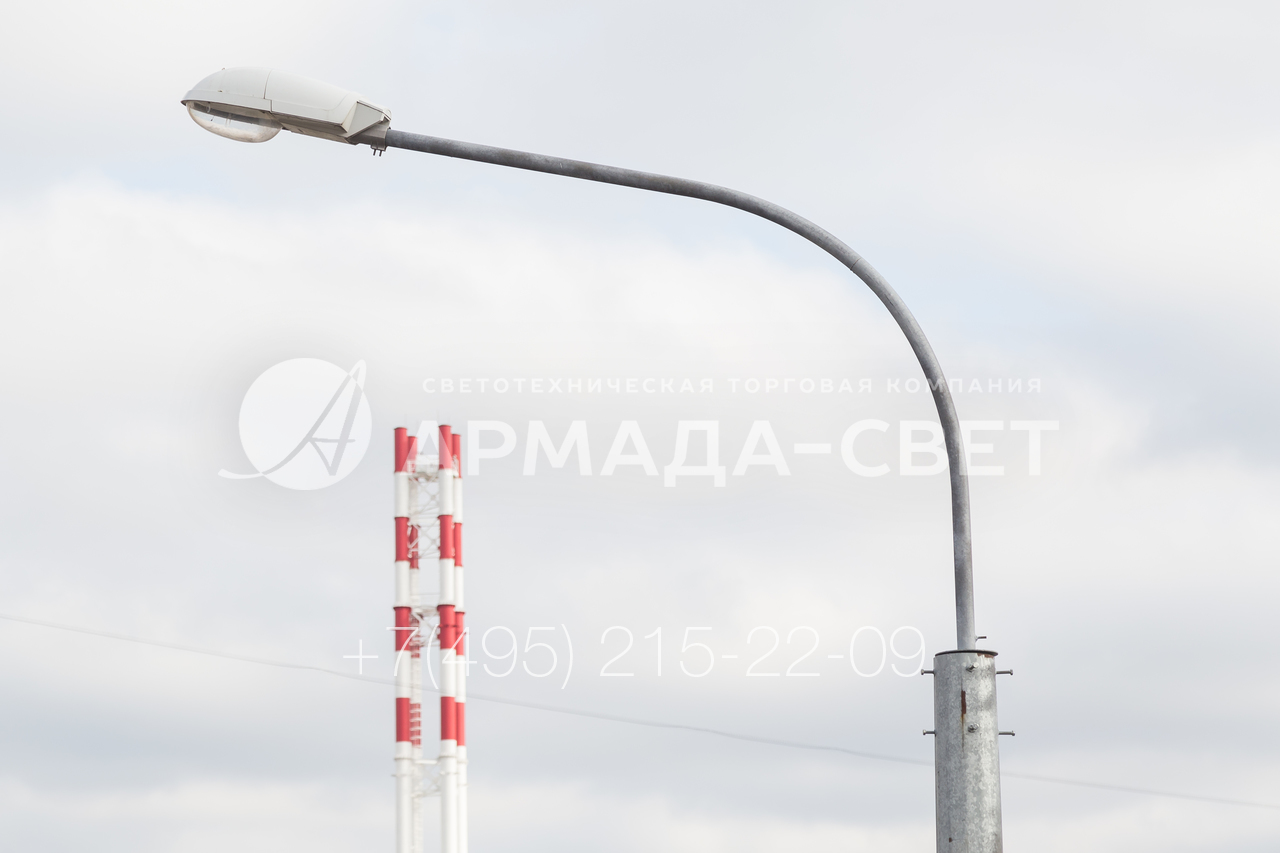

7) Вместо светодиодных ламп для освещения улиц на силовые опоры с граненым стволом могут устанавливаться модели с газоразрядными лампами. Пускорегулирующая аппаратура уже встроена в корпус светового прибора. Поэтому достаточно только проложить воздушную силовую линию и соединить ее с внутренней проводкой ствола.

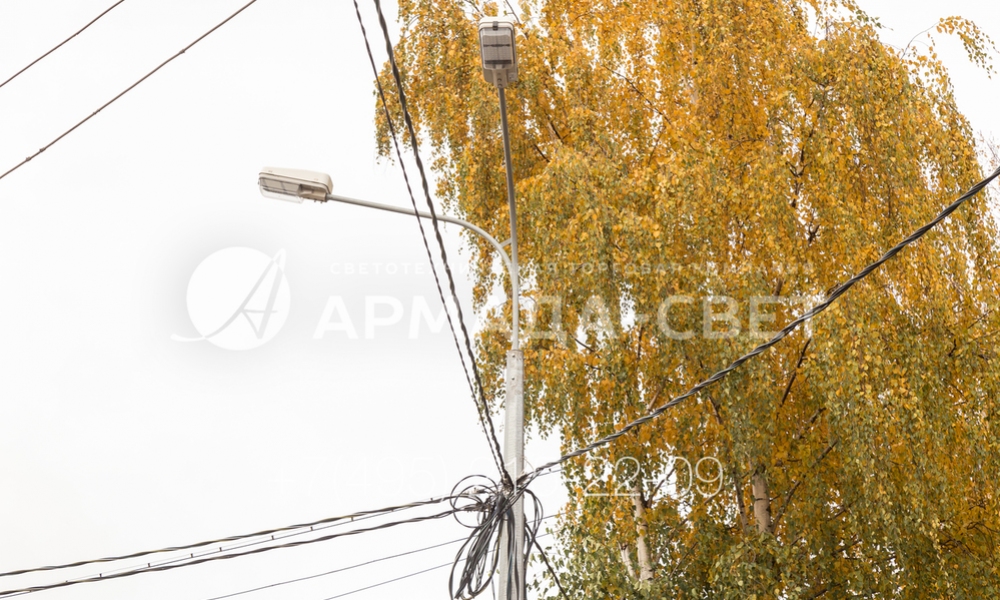

8) Опора и кронштейн под консольный светильник цинкуются для защиты от коррозии. Поэтому имеют практически одинаковый срок службы. Технические характеристики осветительной конструкции сохраняются до 30 лет без изменений. Для улучшения внешнего вида опор их можно окрасить в любой цвет из палитры RAL.
